Descripción

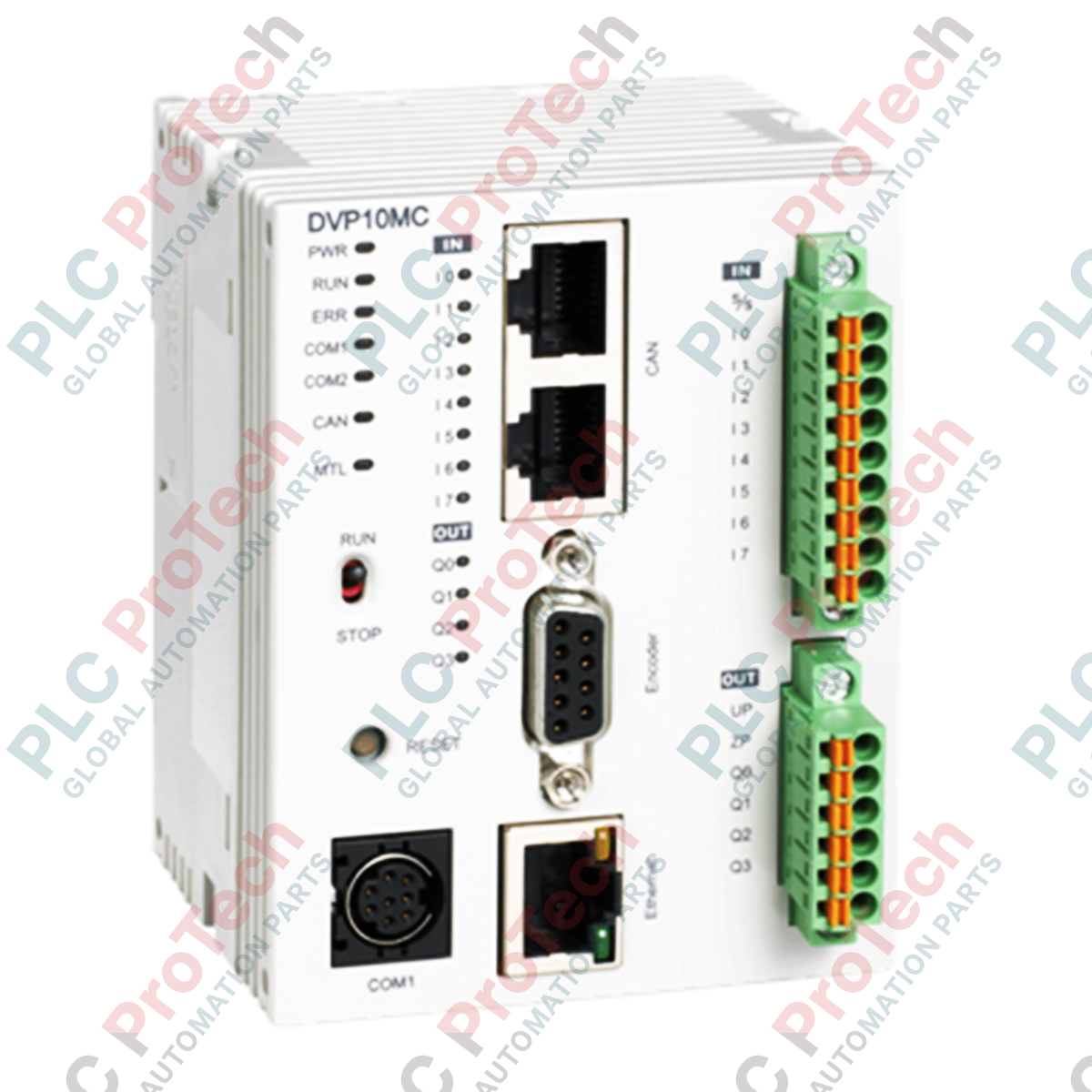

Como nodo de control multieje de alto rendimiento, el DVP10MC11T de Delta Electronics coordina perfiles de movimiento complejos a través de redes CANopen dedicadas. Este controlador de movimiento integra las capacidades de secuenciación de PLC y control de movimiento multieje en un único formato compacto, y se comunica directamente con variadores de motores de CA y sistemas servo. Diseñado para minimizar la latencia del sistema, la unidad está equipada con entradas digitales de alta velocidad y salidas de transistor para activar eventos rápidamente, detectar marcas de registro y coordinar sistemas de uso general.
Características
-
Sincronización multieje: Controla hasta 16 ejes físicos mediante una red CANopen de control de movimiento altamente fiable e inmune al ruido.
-
Arquitectura de control unificada: Combina la programación lógica y el control de movimiento (incluidos leva electrónica, cizalla volante y corte rotativo) en un solo entorno.
-
Interfaces de comunicación integradas: Cuenta con puertos integrados CANopen, Ethernet (Modbus TCP) y serie RS-485 (Modbus ASCII/RTU) para una conectividad de red flexible.
-
E/S de alta velocidad del sistema: Las entradas digitales integradas de alta velocidad responden a pulsos de retroalimentación rápidos para lograr un posicionamiento preciso y funciones de enclavamiento.
-
Ejecución de programas estándar: Admite lógica de escalera de PLC y texto estructurado, además de bloques de instrucciones especializados de control de movimiento.
Aplicaciones
-
Maquinaria de embalaje y etiquetado: Coordina ejes de alimentación de alta velocidad, seguimiento de registros y mecanismos de corte rotativo.
-
Equipos textiles: Gestiona relaciones de transmisión electrónicas y aplicaciones de bobinado con control preciso de la tensión.
-
Sistemas de manipulación de materiales: Acciona robots pórtico multieje, mesas de clasificación automatizada y líneas transportadoras sincronizadas.
-
Sistemas de impresión y corte: Sincroniza el posicionamiento de la cuchilla con las entradas de marcas de registro para realizar un corte continuo sin desviación.
Especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Delta Electronics |
| Número de modelo |
DVP10MC11T |
| Serie del producto |
Serie DVP (familia de control de movimiento MC) |
| Tipo de dispositivo |
Controlador de movimiento de tipo de red |
| Puntos de entrada y salida |
10 puntos (integrados) |
| Tipo de entrada |
Entrada digital de alta velocidad de CC (tipo H) |
| Tipo de salida |
Transistor (sumidero / NPN) |
| Ejes controlados |
Hasta 16 ejes mediante la red CANopen |
| Tensión de alimentación |
24 VCC (rango aceptable: de 20,4 VCC a 28,8 VCC) |
| Puertos de comunicación |
CANopen, Ethernet, RS-485 |
| Temperatura de funcionamiento |
De 0 a 55 °C (sin condensación) |
| Peso de envío (calculado) |
2,0 kg |
| Dimensiones del paquete (calculadas) |
165 x 120 x 95 mm |
Conexiones e interfaces
| Nodo de interfaz |
Asignación funcional / definición de terminales |
| 24 VCC / 0 V |
Entrada de alimentación de control principal del sistema (bloque de terminales de tipo tornillo) |
| CANopen (5 pines) |
Bus de control de movimiento (CAN_H, CAN_L, CAN_GND, Shield, V+) |
| Ethernet (RJ-45) |
Puerto Modbus TCP de 10/100 Mbps y de carga/descarga de programas |
| RS-485 (SG+, SG-) |
Enlace serie Modbus para HMI auxiliar o integración de periféricos locales |
Conclusiones de ingeniería basadas en pruebas empíricas
Modelos alternativos y compatibilidad
Al ampliar la capacidad del sistema, tenga en cuenta las diferencias en los umbrales de rendimiento entre el DVP10MC11T (protocolo CANopen) y el DVP15MC11T (protocolo EtherCAT). Los bloques de programa creados con el software CANopen Builder requieren pasos estrictos de traducción si se migran a topologías basadas en EtherCAT debido a las variaciones del mecanismo de asignación directa de ejes en el software de programación de Delta.
Errores comunes de la aplicación y notas de ingeniería
Es fundamental adaptar correctamente la impedancia del troncal de la red CANopen. No dependa únicamente de las terminaciones internas de los accionamientos; instale físicamente una resistencia de 120 ohmios y 1/4 W entre las líneas CAN_H y CAN_L en los extremos físicos de la red de comunicación. No hacerlo provoca colisiones de paquetes, tiempos de sincronización erráticos o fallos de alarma genéricos del accionamiento por «tiempo de espera de comunicación CANopen» durante perfiles de alta velocidad.
Consejos de puesta en servicio y cableado
Enrute siempre la alimentación lógica de 24 VCC por separado de las líneas de alimentación primaria de los servos. En entornos con mucho ruido, asegúrese de que el terminal de tierra funcional (FE) del controlador esté conectado a tierra en el punto de tierra central en estrella del panel mediante una pletina de cobre de baja impedancia para evitar que el ruido eléctrico de modo común interrumpa el seguimiento del registro de entradas de alta velocidad.
Directrices de instalación
ADVERTENCIA CRÍTICA: Desenergice todos los sistemas de distribución de energía, disyuntores aguas arriba y sistemas de accionamiento antes de iniciar el montaje mecánico o las terminaciones de E/S. Verifique que el circuito esté completamente sin tensión mediante un multímetro digital calibrado. Las tensiones residuales en los condensadores del accionamiento del motor pueden realimentar el controlador de movimiento y dañar permanentemente la CPU.
1
Monte el controlador a presión en un riel DIN simétrico estándar de 35 mm de ancho. Asegúrese de que los clips de retención queden bloqueados firmemente en su posición.
2
Conecte el cable de tierra funcional del sistema (FE) directamente a la placa de tierra del chasis para reducir las interferencias externas de RF de alta frecuencia.
3
Conecte los conectores de comunicación, verificando que el apantallamiento de CANopen sea continuo en todos los segmentos de la línea y solo esté conectado a tierra en un nodo del extremo del controlador.
4
Aplique alimentación de control de 24 VCC y supervise los LED de estado del panel frontal (POWER, RUN, ERROR) para confirmar los procedimientos correctos de arranque del diagnóstico interno.
