Descripción

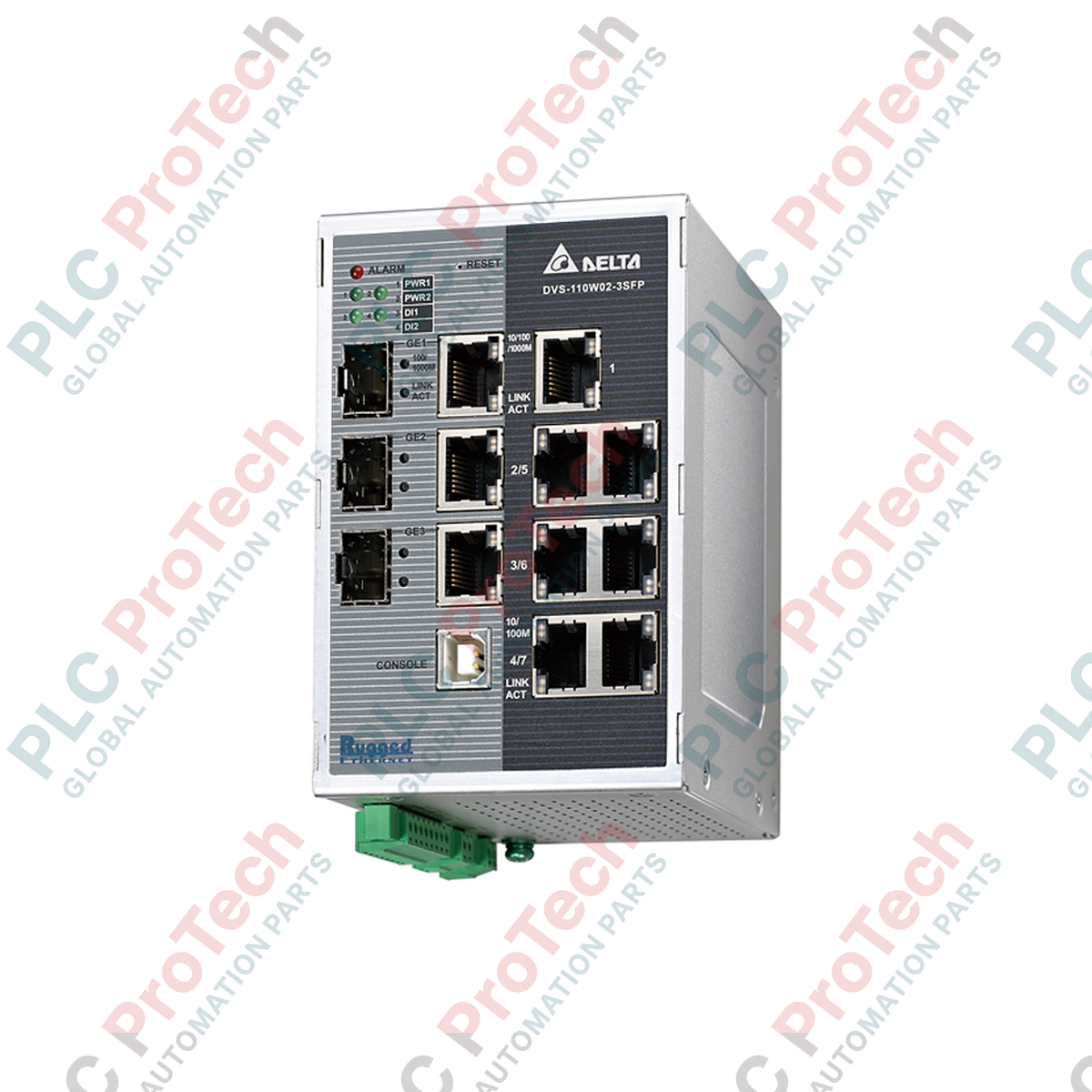

Diseñado para un despliegue resistente en entornos industriales exigentes, el Delta Electronics DVS-110W02-3SFP funciona como una sólida columna vertebral de comunicaciones con 7 puertos Fast Ethernet y 3 puertos combo Gigabit Ethernet. Este switch gestionado optimiza los bucles de control industrial críticos al ofrecer ranuras SFP redundantes de doble velocidad junto con medios físicos de cobre, lo que garantiza una conexión troncal de fibra flexible a largas distancias. Albergado en un resistente chasis metálico IP40, este dispositivo funciona de forma fiable en un amplio rango de temperaturas, de -40 °C a 75 °C, y cumple los estrictos requisitos de subestaciones, parques eólicos y sistemas inteligentes de gestión del tráfico.
Características principales
-
Densidad de puertos flexible: Incorpora 7 puertos de cobre RJ45 10/100Base-T(X) y 3 puertos combo 10/100/1000Base-T / 100/1000Base-SFP.
-
Diagnóstico reforzado: Dos entradas digitales y dos salidas de relé para notificaciones inmediatas de alarma en el sitio e integración del estado del sistema.
-
Mecanismos de redundancia: Admite entradas de alimentación duales redundantes para conservar el estado de la red durante fallos de la fuente primaria.
-
Carcasa de grado industrial: La robusta carcasa metálica IP40 proporciona una disipación térmica superior y una alta inmunidad electromagnética.
-
Gestión avanzada: Permite redundancia integral en anillo, configuración de VLAN, prioridades de QoS y funciones SNMP seguras.
Aplicaciones
- Automatización de subestaciones y nodos de recopilación SCADA para energías renovables.
- Sistemas de armarios de control de tráfico que requieren una alta tolerancia a temperaturas de funcionamiento.
- Redes de plantas de agua y aguas residuales con redes PLC redundantes distribuidas.
- Automatización de plantas industriales con redes Ethernet industriales mixtas de cobre a fibra.
Especificaciones técnicas
| Parámetro |
Valor |
| Fabricante |
Delta Electronics |
| Número de modelo |
DVS-110W02-3SFP |
| Serie |
Serie DVS-110 |
| Puertos de cobre RJ45 |
7 x 10/100Base-T(X), MDI/MDI-X automático |
| Puertos combo |
3 x 10/100/1000Base-T o 100/1000Base-SFP activos de doble velocidad |
| Entradas digitales (DI) |
2 entradas de contacto seco (detección máxima de estado) |
| Salidas digitales (DO) |
2 salidas de relé (nominales de 1 A a 24 VCC) |
| Rango de tensión de entrada |
Entradas de bloque de terminales de alimentación redundante dual de 12 a 48 VCC |
| Protección de la carcasa |
Carcasa metálica IP40 |
| Temperatura de funcionamiento |
-40 °C a 75 °C |
| Temperatura de almacenamiento |
-40 °C a 85 °C |
| Opciones de montaje |
Estándar de montaje en riel DIN, montaje en pared opcional |
| Peso de envío (calculado) |
2,0 kg |
Conexiones e interfaces
| Bloque de terminales/puertos |
Asignación de interfaces |
| Puertos 1 a 7 |
Pines RJ45 10/100Base-T(X) para dispositivos de campo locales |
| Puertos 8 a 10 (Combo) |
Puertos de cobre/fibra de doble propósito para enlaces ascendentes Gigabit |
| Bloque de terminales (V1+, V1-) |
Entrada de alimentación primaria de CC (12 a 48 VCC) |
| Bloque de terminales (V2+, V2-) |
Entrada de alimentación de respaldo/redundante de CC (12 a 48 VCC) |
| Bloque de terminales (DI1, DI2, DI COM) |
Entradas digitales para la supervisión remota de sensores de contacto seco |
| Bloque de terminales (R1, R2) |
Salidas de contacto de relé para alertas automatizadas de disparo o fallo |
Información de ingeniería empírica
Modelos alternativos y compatibilidad
El DVS-110W02-3SFP representa el modelo premium de alta disponibilidad de la serie DVS-110. A diferencia de los modelos sin SFP (por ejemplo, DVS-110W02), que dependen exclusivamente de enlaces ascendentes de cobre RJ45, esta variante admite topologías de modo mixto. Si sustituye switches de series anteriores, asegúrese de que los transceptores SFP activos coincidan con la longitud de onda óptica y los límites de distancia de los transceptores existentes, ya que el firmware moderno de Delta supervisa estrictamente los parámetros DDMI y puede informar fallos de diagnóstico SFP si se instalan componentes incompatibles o de baja calidad.
Errores comunes de aplicación y notas de ingeniería
Aunque el switch DVS-110W02-3SFP funciona perfectamente hasta 75 °C, operar cerca de este límite dentro de paneles de control de alta tensión sin ventilación puede acelerar el envejecimiento de los condensadores electrolíticos internos. Para evitar bolsas térmicas localizadas, mantenga al menos 50 mm de espacio vertical libre por encima y por debajo del chasis del switch. Además, los transceptores SFP de grado estándar pueden sobrecalentarse y fallar si funcionan en entornos que superen los 60 °C; verifique siempre que los transceptores instalados estén homologados para rangos de funcionamiento industrial prolongado.
Consejos de puesta en servicio y cableado
Para evitar bucles de tierra durante el funcionamiento, conecte directamente el chasis del switch a la placa de tierra del gabinete de campo mediante un conductor de cobre de calibre adecuado, conectado al tornillo de tierra de protección del bloque superior del switch. Además, configure los umbrales de alerta SNMP en la utilidad de gestión del switch durante la puesta en servicio inicial para detectar cambios en las entradas digitales de contacto seco, lo que permitirá detectar de inmediato aperturas físicas de la puerta del gabinete o disparos localizados de dispositivos de protección contra sobretensiones (SPD).
Directrices de instalación
ADVERTENCIA CRÍTICA
Verifique que todas las líneas de alimentación de CC entrantes estén completamente desenergizadas y bloqueadas antes de cablear los conectores del bloque de terminales. No aislar la alimentación puede provocar arcos eléctricos transitorios, con posibles daños al equipo o lesiones personales. Asegúrese de que el terminal de tierra de protección esté completamente conectado antes de completar cualquier conexión de interfaz o alimentación.
1
Monte el DVS-110W02-3SFP en un riel DIN simétrico estándar de 35 mm, fijándolo con el soporte de montaje integrado en la parte posterior y bloqueado mediante resorte.
2
Conecte el terminal de tierra funcional/de protección de la parte superior del cuerpo del switch directamente a la barra de tierra del gabinete mediante un cable de cobre de baja impedancia.
3
Inserte los conductores de alimentación pelados en el conector del bloque de terminales, fije los terminales de tornillo y conecte el bloque al switch (V1 y V2 para topologías redundantes).
4
Inserte los cables de cobre RJ45 necesarios y los transceptores SFP correspondientes, confirmando el bloqueo mediante clic de todas las conexiones físicas.
