EL7041-1000 BECKHOFF Interfaz de motor paso a paso de 1 canal, 48 V CC, 5 A

Descripción general del producto

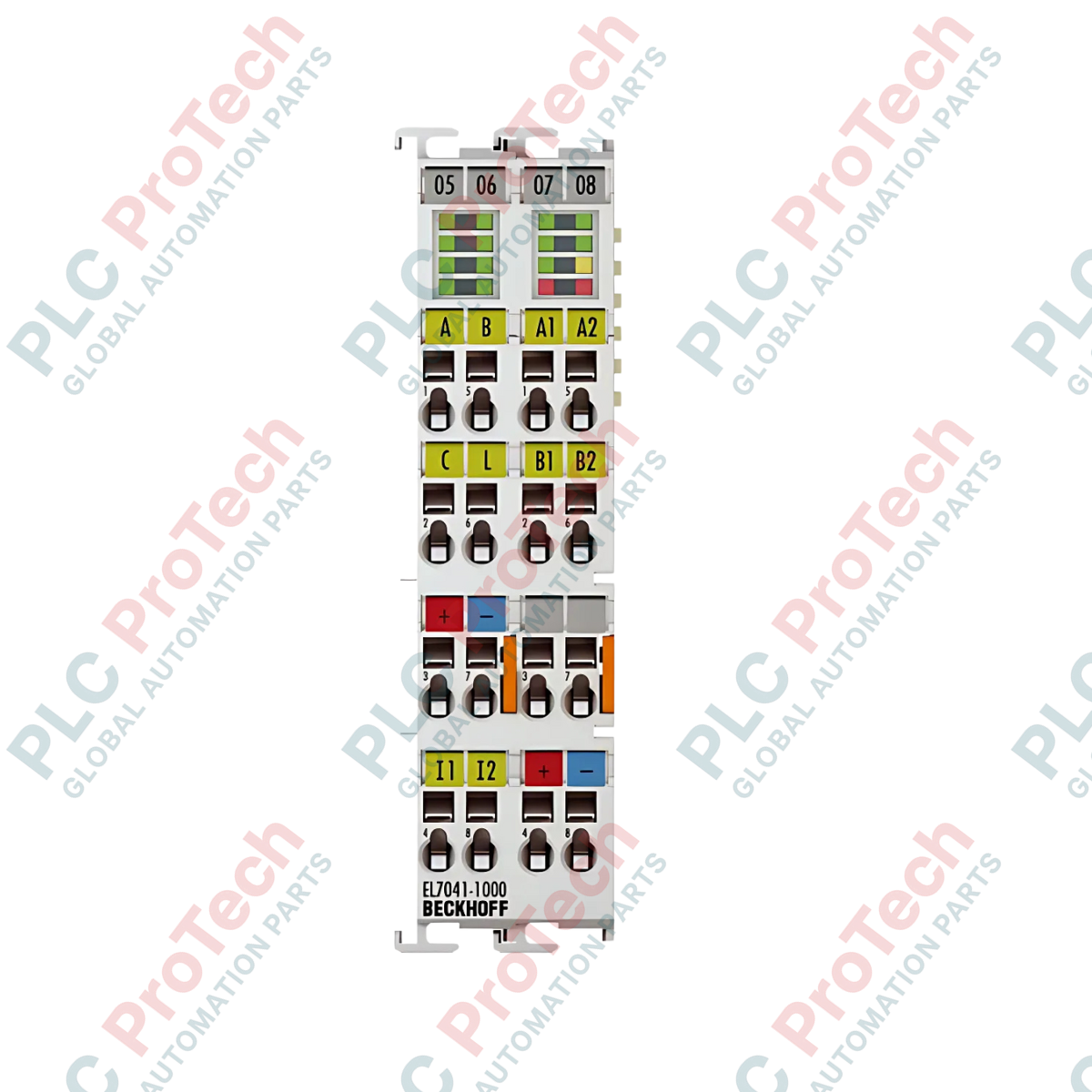

El EL7041-1000 (EL70411000) es un terminal EtherCAT de alto rendimiento diseñado para el control directo de motores paso a paso en un formato compacto montado sobre carril DIN. Como parte de la cartera de tecnología de accionamiento compacta de Beckhoff, este módulo admite motores paso a paso de 2 fases (unipolares o bipolares) con una tensión nominal de hasta 48 V CC y una corriente de salida considerable de 5 A. La variante -1000 está optimizada específicamente para el control de movimiento en lazo cerrado e incorpora una interfaz integrada para codificadores incrementales. Esto permite obtener una realimentación precisa de la posición, detectar paradas del motor y mejorar la exactitud de los pasos en aplicaciones industriales B2B como la impresión 3D, el etiquetado CNC, la recogida de alta precisión y los equipos de laboratorio automatizados.

Arquitectura del hardware y lógica de control de movimiento

La arquitectura del EL7041-1000 integra la electrónica de potencia y la lógica de realimentación en una sola carcasa de 24 mm de ancho. Utiliza el bus posterior EtherCAT de alta velocidad para recibir comandos de movimiento del entorno de ejecución TwinCAT NC o CNC. El módulo incorpora dos entradas digitales específicas para la supervisión de posiciones finales (interruptores de límite) y una interfaz completa para un codificador de desplazamiento, lo que permite un control de posición "real".

La etapa de potencia utiliza un control avanzado de corriente PWM para garantizar una rotación suave del motor con una resonancia mínima. Al integrar directamente la realimentación del codificador en el terminal, el EL7041-1000 puede compensar en tiempo real los pasos perdidos y ofrecer la fiabilidad de un servosistema al precio rentable de una solución con motor paso a paso. El nivel de cableado enchufable (serie ES) permite sustituir rápidamente el módulo sin desconectar los cables de campo individuales.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cómo funciona la funcionalidad de lazo cerrado en el EL7041-1000?

El terminal compara constantemente la posición de paso ordenada con la realimentación real del codificador incremental. Si se detecta una discrepancia (por ejemplo, debido a un atasco mecánico o a una resonancia), el sistema TwinCAT puede ajustar el par o activar un error, evitando la pérdida de sincronización habitual en los sistemas de motores paso a paso de lazo abierto.

¿Cuál es la ventaja de la alimentación de 48 V CC?

Una tensión más alta permite que el motor paso a paso mantenga el par a velocidades superiores. Aunque el motor pueda estar dimensionado para una tensión nominal inferior, el bus de 48 V CC ayuda a superar la fuerza contraelectromotriz de las bobinas del motor, ampliando considerablemente el rango de velocidades utilizable del accionamiento.

¿Puedo utilizar este terminal sin un codificador?

Sí. Aunque el -1000 está diseñado para funcionar con realimentación, puede operar en el modo estándar de lazo abierto. Sin embargo, para aplicaciones que no requieren realimentación, el EL7041 estándar puede ser una alternativa más rentable.

Guía de ingeniería e instalación

• Gestión térmica: Con una carga de 5 A , el EL7041-1000 genera un calor considerable. Debe montarse horizontalmente en el carril DIN para permitir un flujo de aire vertical. Asegúrese de que el terminal no esté colocado directamente junto a otros módulos que generen mucho calor sin una separación suficiente o refrigeración forzada si la temperatura ambiente supera los 45 grados Celsius.

• Apantallamiento y puesta a tierra: Los cables de los motores paso a paso transportan señales PWM de alta frecuencia que pueden causar interferencias electromagnéticas. Utilice siempre cables de par trenzado apantallados tanto para los conductores del motor como para la realimentación del codificador. El apantallamiento debe conectarse a la tierra funcional (FE) mediante una abrazadera de baja impedancia lo más cerca posible del terminal.

• Desacoplamiento de la fuente de alimentación: Utilice una fuente de alimentación dedicada de 24-48 V CC para el potencial del motor. Se recomienda encarecidamente colocar un terminal de condensador de búfer (por ejemplo, EL9576) en el mismo segmento para absorber la energía regenerada durante la desaceleración del motor y estabilizar la tensión durante las demandas máximas de corriente.

Ventajas de ingeniería

El EL7041-1000 es una solución de movimiento "todo en uno" de primer nivel. Al integrar el accionamiento, la realimentación y las entradas de los interruptores de límite en una sola sección de E/S, reduce considerablemente el espacio necesario en el panel y el trabajo de cableado. Su compatibilidad con la biblioteca TwinCAT NC PTP (punto a punto) permite configurar fácilmente rampas de aceleración, limitación del jerk y supervisión del error de seguimiento. Para los fabricantes de maquinaria B2B, este terminal ofrece una vía sólida y escalable hacia un control de movimiento de alto rendimiento sin la complejidad de las unidades de accionamiento independientes tradicionales.
