Descripción

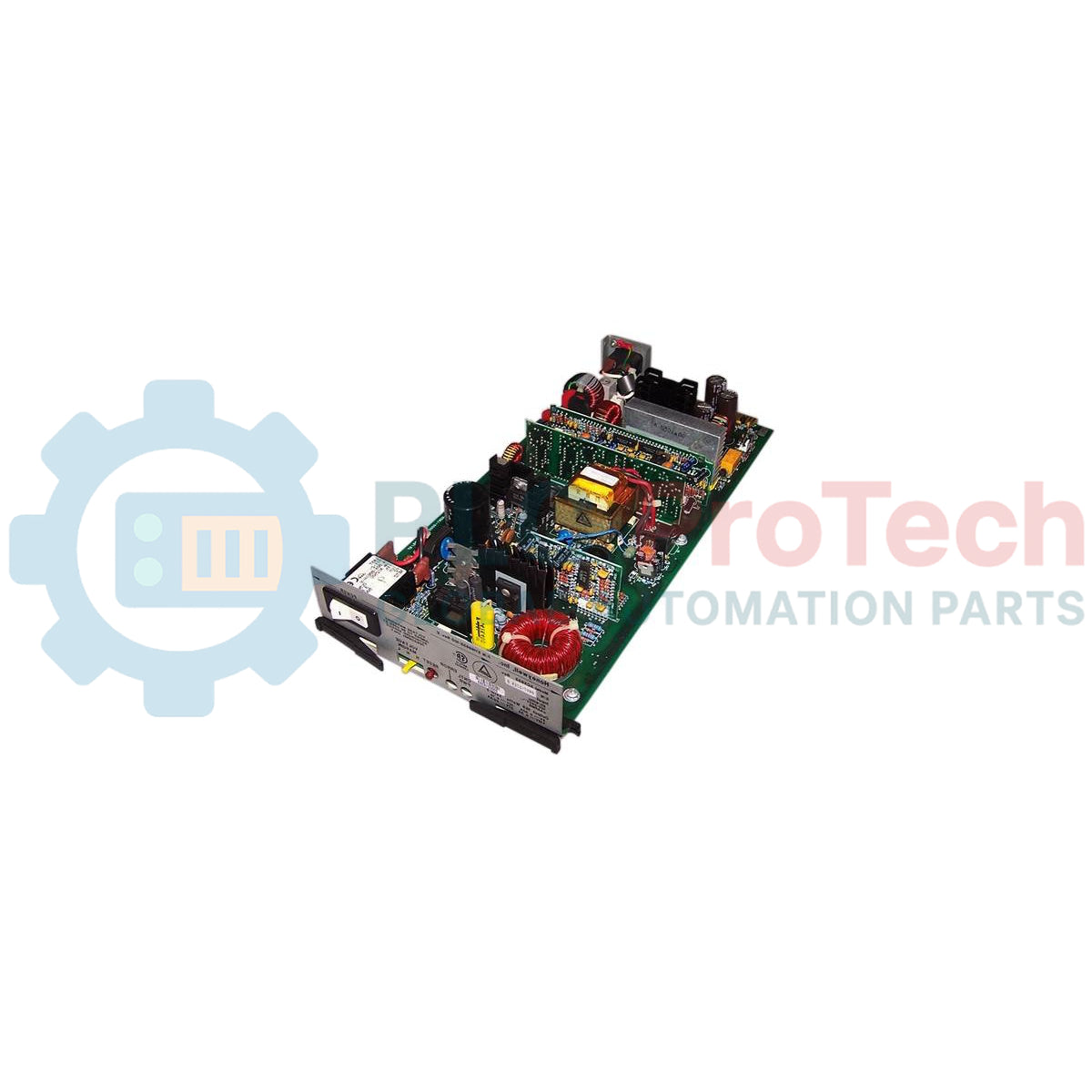

La alimentación de CC fiable del sistema en redes de control distribuido antiguas se mantiene mediante el Honeywell 51196655-100, un robusto módulo de alimentación montado en bastidor, diseñado para integrarse con la arquitectura DCS TDC 3000 de Honeywell. Este conjunto proporciona tensiones de funcionamiento reguladas directamente a los paneles posteriores de los nodos locales, lo que garantiza el funcionamiento continuo de tarjetas de control críticas, interfaces de red y módulos de procesador. La unidad incorpora protección contra sobrecorriente y configuraciones ajustables de referencia del reloj para permitir una sincronización precisa del hardware entre nodos distribuidos.
Características
-
Compatibilidad con sincronización de doble reloj: Incluye el puente de placa J102 para cambiar manualmente entre el funcionamiento con reloj interno (frecuencia de línea) y externo.
-
Protección integrada: La protección contra sobretensión, cortocircuitos y sobretemperatura protege los componentes posteriores del panel posterior.
-
Disipación térmica industrial: Diseñado con disipadores de calor de gran superficie para permitir un funcionamiento continuo en armarios de control cerrados.
-
Diseño enchufable para bastidor: Factor de forma robusto con conectores traseros de pines de alta fiabilidad para su inserción directa en bastidores de tarjetas TDC 3000.
Aplicaciones
-
Nodos TDC 3000: Suministro de energía limpia para módulos de interfaz de red (NIM) y arquitecturas de red de control local (LCN).
-
Refinación y procesamiento petroquímico: Sistemas de alimentación para automatización de procesos de alta disponibilidad.
-
Sistemas de secuencia de eventos (SOE): Instalaciones de registro de eventos de campo sincronizadas con el reloj.
Especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Honeywell |
| Número de pieza / SKU |
51196655-100 |
| Compatibilidad del sistema |
Sistema de control distribuido (DCS) TDC 3000 |
| Selector de referencia del reloj |
Puente J102 (opciones INT / EXT) |
| Configuración predeterminada del puente del reloj |
INT (frecuencia de línea interna) |
| Tipo de montaje |
Ranura de bastidor de tarjetas del sistema TDC 3000 |
| País de origen |
Estados Unidos |
| Peso de envío (calculado) |
3,0 kg (6,61 lb) |
| Dimensiones del paquete (calculadas) |
320 mm x 240 mm x 110 mm |
Conexiones e interfaces
| Terminal / componente |
Asignación de función / circuito |
| Puente J102 (posición INT) |
Pines configurados para el reloj de frecuencia de línea interna (nodos DCS estándar) |
| Puente J102 (posición EXT) |
Pines configurados para el reloj externo del sistema (necesarios para configuraciones SOE con NIM) |
| Asignación de pines del conector de borde trasero |
Interfaz de alimentación dedicada con pines de alimentación de CC de alta resistencia |
Perspectivas empíricas de ingeniería
Modelos alternativos y compatibilidad
Este módulo sirve como reemplazo directo de las configuraciones de alimentación de archivos de tarjetas TDC 3000 heredadas. Al cambiar las fuentes de alimentación, verifique que la revisión del módulo coincida con el esquema de puesta a tierra del plano posterior del bastidor de tarjetas existente para evitar posibles perturbaciones por bucles de tierra.
Errores de aplicación y notas de ingeniería
De forma predeterminada, todas las fuentes de alimentación 51196655-100 de reemplazo se envían desde el inventario con el puente J102 colocado en la posición Interna (INT). Esto es adecuado para nodos generales. Si su arquitectura depende del seguimiento de la Secuencia de Eventos (SOE), deben verificarse el Maestro de Reloj, el Esclavo de Reloj y los Módulos de Interfaz de Red (NIM) con requisitos específicos de SOE, y realizarse ajustes manuales en las configuraciones del reloj externo.
Consejos de puesta en servicio y cableado
Compruebe siempre el estado físico del J102 el cabezal de puentes antes de deslizar el módulo por los rieles guía del chasis. Si el modo de reloj no coincide con el de los nodos vecinos, pueden producirse pérdidas de sincronización o marcas de tiempo de red que muestren códigos de fallo del sistema durante intervalos de mucho tráfico.
Directrices de instalación
ADVERTENCIA CRÍTICA
Desconecte todas las fuentes de alimentación de CA/CC principales que alimentan el bastidor de tarjetas antes de intentar insertar o retirar este módulo de fuente de alimentación. La inserción con tensión de tarjetas de alimentación puede provocar arcos eléctricos de alta tensión en el plano posterior y causar daños físicos permanentes a los procesadores de control de procesos o las tarjetas de interfaz adyacentes.
1
Verifique que la alimentación de la sección específica del bastidor de tarjetas se haya apagado y bloqueado.
2
Compruebe y coloque el puente de configuración J102 para operaciones de reloj INT o EXT, según la disposición del sistema de su instalación.
3
Alinee cuidadosamente los bordes de la PCB con las guías de tarjetas dentro del bastidor TDC 3000.
4
Empuje el módulo suavemente pero con firmeza directamente hacia atrás hasta que los conectores traseros encajen por completo en el receptáculo del plano posterior; luego apriete cualquier mecanismo de bloqueo o tornillos de retención del chasis.
