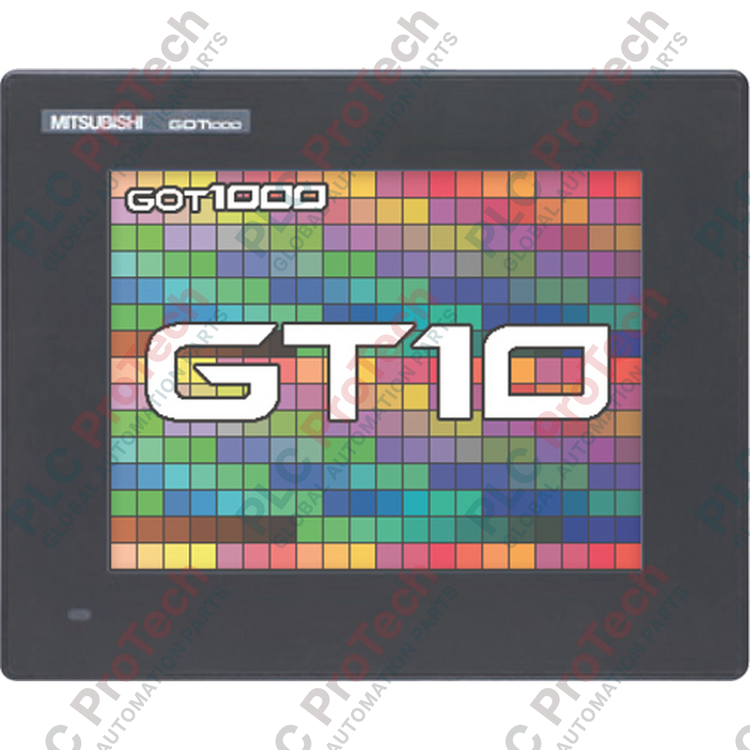

Fabricante: Mitsubishi Electric
Número de producto: GT1055-QSBD
País de origen:Estados Unidos
Tipo de producto: Paneles HMI
Pago: Transferencia bancaria, Western Union
Peso: 8000g
Puerto de envío: Xiamen
Garantía: 12 meses

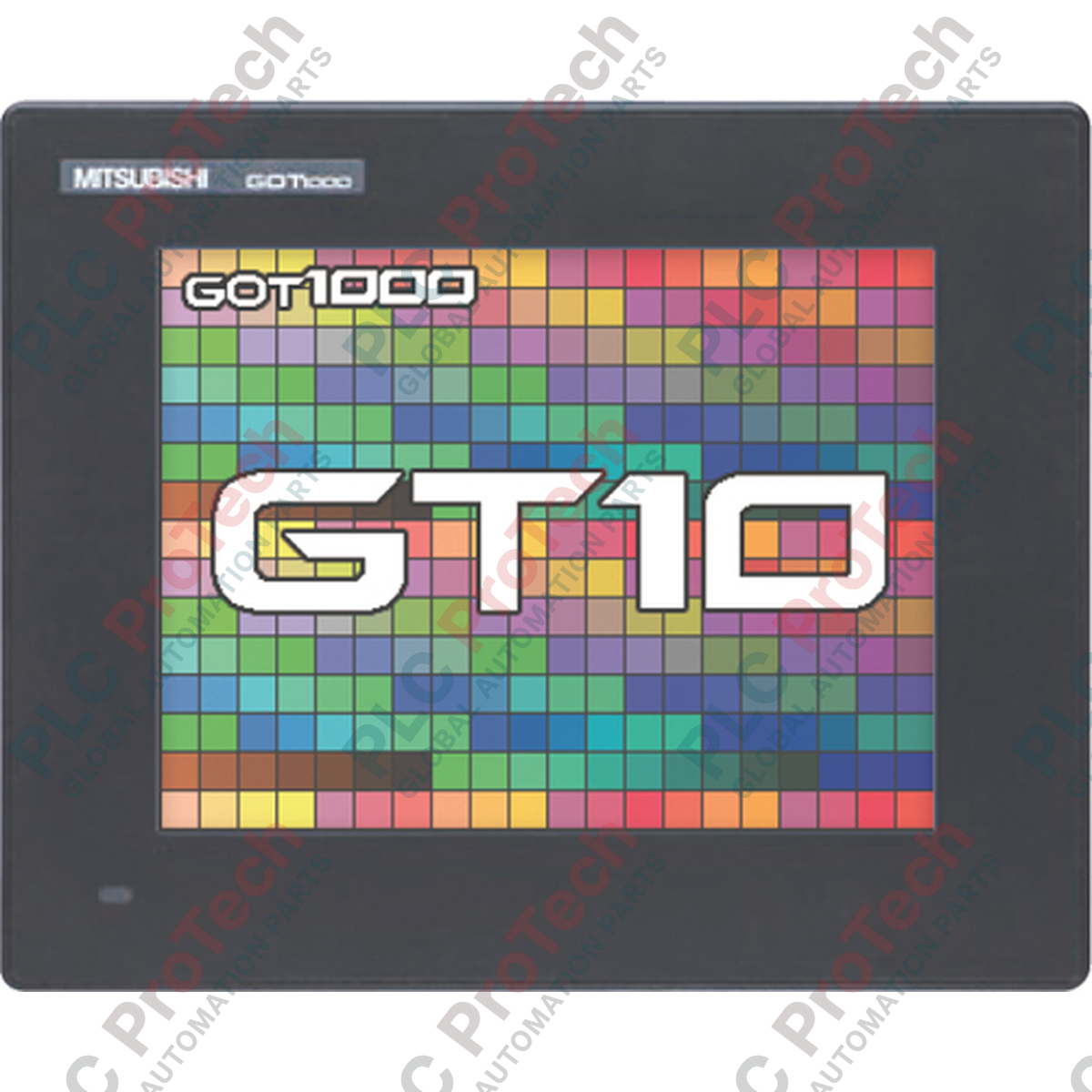

Facilitando la supervisión fiable de máquinas en tiempo real y la entrada táctil del operador, el Mitsubishi Electric GT1055-QSBD funciona como una interfaz de control de operador de tamaño mediano dentro de la arquitectura de la serie GOT1000. Equipada con una pantalla de cristal líquido STN a color de 5,7 pulgadas, esta HMI admite hasta 256 colores con una resolución QVGA estándar de 320 x 240 puntos, lo que garantiza una visualización clara de los procesos de la planta. Diseñado para entornos industriales exigentes, el panel frontal cuenta con un grado de protección IP67F frente a la entrada de polvo y niebla de aceite, mientras que su panel táctil resistivo matricial proporciona un accionamiento mecánico sensible para secuencias de control críticas.
| Parámetro | Valor de especificación |
|---|---|
| Fabricante | Mitsubishi Electric |
| Número de modelo | GT1055-QSBD |
| Serie | GOT1000 |
| Tipo de pantalla | Cristal líquido STN a color (256 colores) |
| Tamaño de pantalla / resolución | 5,7 pulgadas / QVGA (320 x 240 píxeles) |
| Unidad de retroiluminación | Tubo de cátodo frío (no reemplazable), vida útil aproximada de 75 000 horas |
| Tensión de alimentación de entrada | 24 V CC (+10 %, -15 %) |
| Consumo de energía | 9,84 W o menos (normal), 4,32 W o menos (retroiluminación apagada) |
| Corriente de irrupción | 15 A o menos (duración de 2 ms con carga máxima) |
| Memoria de usuario | Flash de 3 MB (SO/proyecto), SRAM de 128 KB (alarmas/recetas) |
| Batería de respaldo | Batería de litio GT11-50BAT (vida útil aproximada de 5 años) |
| Protección contra la entrada de elementos | Equivalente a IP67F (solo el panel frontal) |
| Temperatura de funcionamiento | Pantalla: de 0 a 50 °C; sin pantalla: de 0 a 55 °C (montaje horizontal) |
| Dimensiones externas | 164 mm (W) x 135 mm (H) x 56 mm (D) |
| Dimensiones del recorte del panel | 153 mm (W) x 121 mm (H) |
| Peso neto | 0,7 kg (sin incluir los soportes de montaje) |
| Puerto de interfaz | Tipo de conector y especificaciones |
|---|---|
| RS-422/485 (compartido) | D-sub de 9 pines (hembra). Compatible con la versión de H/W C o posterior. Velocidades de transmisión: hasta 115200 bps. Resistencia de terminación configurada mediante un interruptor físico integrado (OPEN, 110 Ohm, 330 Ohm). |
| RS-422 (dedicado) | D-sub de 9 pines (hembra). Presente en las versiones de H/W A a B anteriores. Velocidades de transmisión: hasta 115200 bps. |
| RS-232 | D-sub de 9 pines (macho). Canal serie dedicado compatible con velocidades de transmisión de hasta 115200 bps. |
| Dispositivo USB | Canal USB Mini-B. Velocidad máxima de 12 Mbps para transferir datos del proyecto y actualizar el firmware. |
| Extensión de memoria | Interfaz dedicada para insertar la tarjeta de memoria GT10-50FMB. |
Al instalar o reemplazar un GT1055-QSBD, verifique la revisión de hardware (H/W) impresa en la etiqueta de características de la unidad. Las unidades clasificadas como revisión H/W A y B emplean exclusivamente una interfaz RS-422 dedicada en el puerto hembra D-sub de 9 pines. Las unidades correspondientes a la revisión H/W C o posterior incorporan una configuración compartida RS-422/485 actualizada, conmutable mediante un selector integrado de resistencia de terminación. Si realiza la migración de revisiones anteriores a la versión C, asegúrese de que los parámetros de comunicación y el cableado sean compatibles con la nueva configuración de pines de doble propósito.
La retroiluminación interna CCFL (lámpara fluorescente de cátodo frío) es muy sensible a las temperaturas extremas. El funcionamiento continuo del panel cerca de su umbral de 50 °C puede acelerar el envejecimiento de la retroiluminación. Para maximizar la vida útil, los ingenieros deben implementar la función de temporizador Screen Save en GT Designer para apagar la retroiluminación durante los periodos de inactividad de la planta. Además, la unidad de retroiluminación de este modelo está integrada y el usuario final no puede repararla ni reemplazarla; un fallo físico de la retroiluminación requiere reemplazar el conjunto completo.
Dado que esta unidad funciona con 24 V CC, la tensión de rizado debe supervisarse estrictamente y mantenerse por debajo de 200 mV. Un rizado de alta frecuencia elevado en el carril de CC puede provocar un registro errático de las coordenadas táctiles o interrupciones intermitentes de las comunicaciones en la línea RS-422. Tienda siempre la línea de alimentación de 24 V CC por separado de las líneas de motores de CA de alta tensión y asegúrese de que el chasis de la HMI esté conectado directamente a una toma de tierra de clase D (resistencia de 100 ohmios o menos).
Prepare el recorte del panel de montaje con las dimensiones exactas de 153 mm x 121 mm. Asegúrese de que el espesor de la placa de montaje esté entre 1,0 mm y 5,0 mm para garantizar una compresión adecuada de la junta.
Verifique que la tira de sellado impermeable esté correctamente asentada en el canal del bisel posterior de la HMI para garantizar un sellado contra el polvo y los líquidos con grado IP67F.
Inserte el GT1055-QSBD en el recorte y apriete desde la parte posterior los cuatro soportes de montaje incluidos. Utilice un par de apriete de 0,20 a 0,25 N·m para evitar que se deforme el marco de plástico de la HMI.
Termine los conductores de alimentación de 24 V CC con terminales de horquilla M3 (RAV1.25-3 o V2-N3A). Apriete los tornillos del bloque de terminales con un par de 0,5 a 0,8 N·m.
