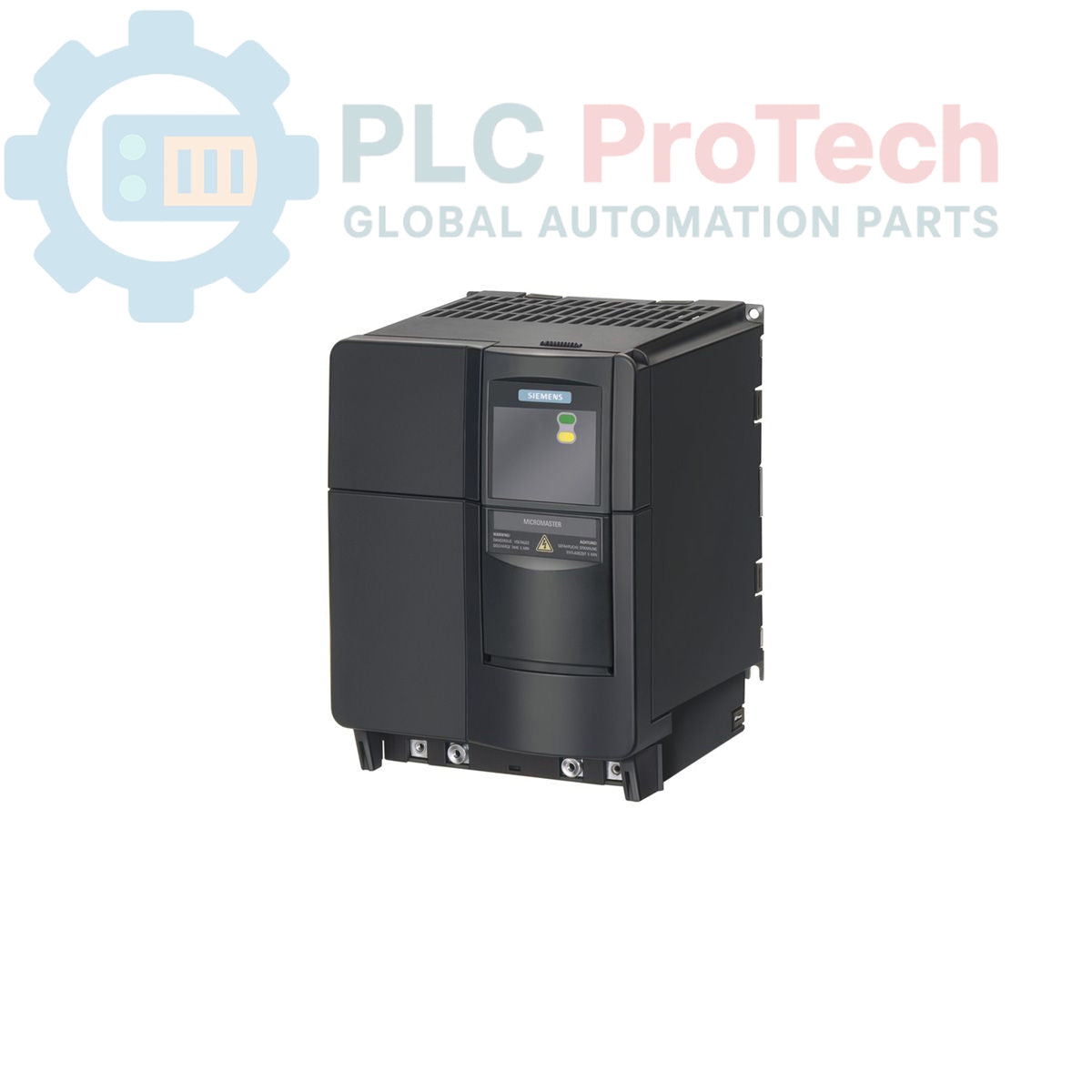

Siemens 6SE6440-2UE21-5CA1 MICROMASTER 440 Convertidor de frecuencia

Descripción

El 6SE6440-2UE21-5CA1 es un convertidor de frecuencia MICROMASTER 440 diseñado para aplicaciones industriales exigentes de control de motores. Este inversor de alto rendimiento está diseñado para tensiones de alimentación trifásicas de 500 V a 600 V CA (±10%) a 47-63 Hz. Ofrece una potencia nominal de par constante de 1,5 kW con una capacidad de sobrecarga considerable: 150% durante 60 segundos y 200% durante 3 segundos, lo que lo hace adecuado para cargas dinámicas complejas. Para aplicaciones de par cuadrático, como bombas centrífugas o ventiladores, el accionamiento admite hasta 2,2 kW. La unidad cuenta con una envolvente con grado de protección IP20 para su instalación en armarios protegidos y está optimizada para funcionar a temperaturas ambiente de entre -10 degC y +50 degC. Esta configuración se suministra sin un panel de operador básico (BOP) ni un panel de operador avanzado (AOP).

Características

• Serie: MICROMASTER 440
• Tensión de entrada: 500-600 V CA trifásica
• Potencia de salida: 1,5 kW (par constante) / 2,2 kW (par cuadrático)
• Capacidad de sobrecarga: 150% durante 60 s / 200% durante 3 s
• Envolvente: protección IP20
• Temperatura ambiente: -10 degC a +50 degC
• Interfaz de operador: excluida (no incluye AOP/BOP)

Aplicaciones

• Sistemas transportadores y manipulación de materiales
• Control de bombas y ventiladores (par cuadrático)
• Husillos de máquinas herramienta
• Máquinas de embalaje
• Control general de motores industriales

Especificaciones técnicas

Directrices de instalación

• Montaje: La unidad debe montarse verticalmente en un armario de control. Asegúrese de dejar suficiente espacio de ventilación por encima y por debajo del dispositivo para facilitar el flujo de aire.
• Condiciones ambientales: Asegúrese de que la instalación en el armario proteja la unidad de la humedad, el polvo conductor y los vapores corrosivos. Mantenga la temperatura interna del armario dentro del intervalo especificado de -10 degC a +50 degC.
• Cableado: Conecte la alimentación trifásica a los terminales de entrada y los cables del motor a los terminales de salida. Asegúrese siempre de que la fuente de alimentación esté aislada antes de realizar el cableado.
• Puesta a tierra: Establezca una conexión sólida con la barra de tierra del sistema para garantizar el cumplimiento de los requisitos de compatibilidad electromagnética y la seguridad del operador.
• Puesta en servicio: Como esta unidad se suministra sin panel de operador, la configuración requerirá un BOP/AOP externo o herramientas de software basadas en PC para ajustar los parámetros.
