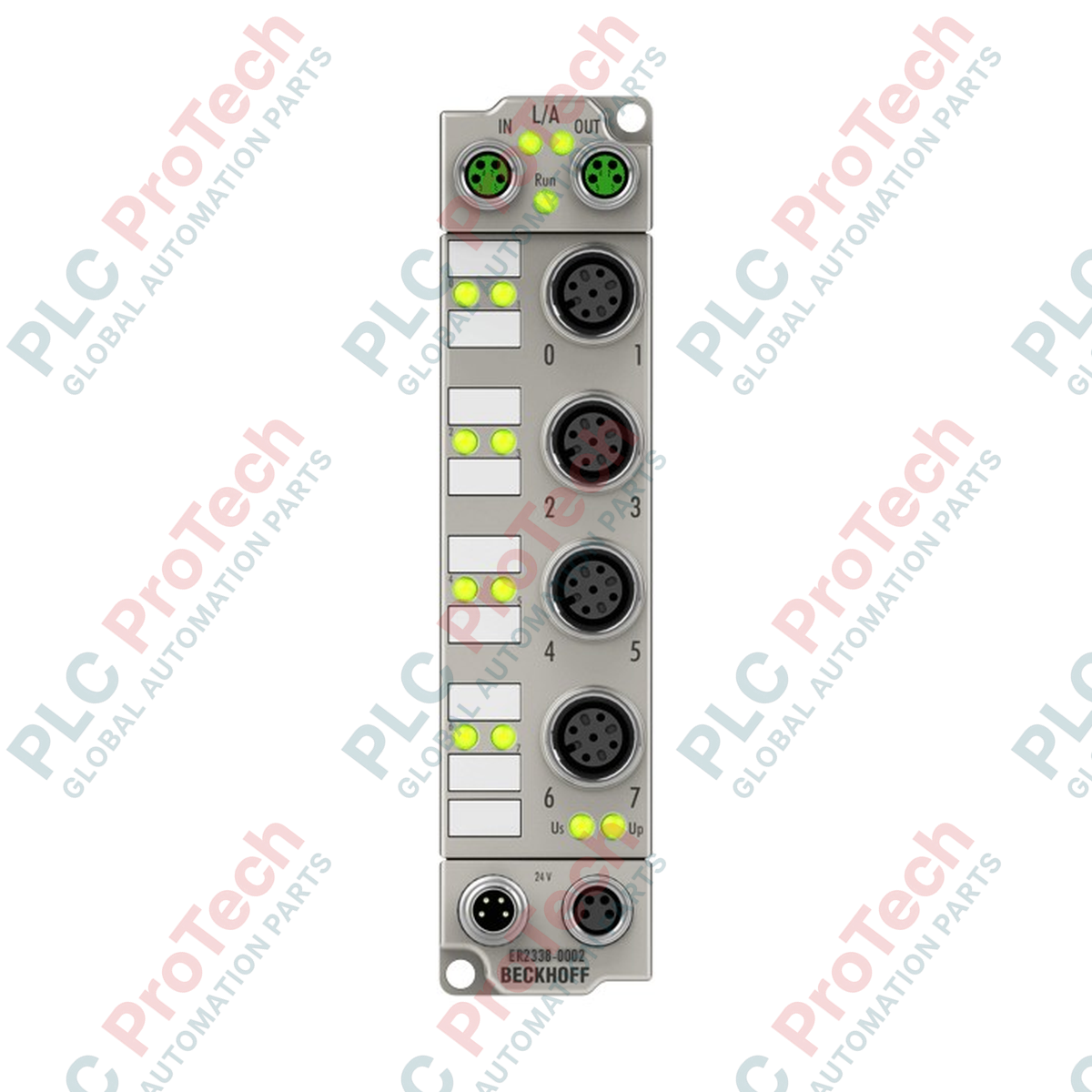

ماژول ورودی/خروجی دیجیتال ۸ کاناله EtherCAT Box مدل Beckhoff ER2338-0002

SKU ER2338-0002

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: BECKHOFF

  • شماره محصول: ER2338-0002

  • کشور سازنده:آلمان

  • نوع محصول: ماژول‌های جعبه EtherCAT

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 500g

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

پردازش مستقیم سیگنال‌های دیجیتال غیرمتمرکز در محیط‌های دشوار IP67 به‌طور کارآمد با ماژول EtherCAT Box Beckhoff ER2338-0002 انجام می‌شود. این ماژول میدانی مستحکم دارای هشت کانال دیجیتال است که هرکدام را می‌توان مستقل از بقیه به‌صورت ورودی یا خروجی پیکربندی کرد و به این ترتیب، امکان تطبیق انعطاف‌پذیر سیستم را مستقیماً روی ماشین‌آلات فراهم می‌کند. ER2338-0002 که با محفظه‌ای مستحکم از زینک دایکست طراحی شده است، از طریق اتصالات شیلددار M8 EtherCAT ارتباط پرسرعت فیلدباس را برقرار می‌کند و نیاز به کابینت‌های کنترلی محافظ را از بین می‌برد و پیچیدگی سیم‌کشی میدانی را کاهش می‌دهد.

ویژگی‌های کلیدی

  • ورودی/خروجی با پیکربندی آزاد: هشت کانال مستقل که می‌توان آن‌ها را به‌عنوان ورودی دیجیتال 24 ولت DC یا خروجی دیجیتال 0.5 آمپر پیکربندی کرد.
  • حفاظت صنعتی: محفظه دارای گواهی IP65، IP66 و IP67، ساخته‌شده از زینک دایکست برای مقاومت مکانیکی فوق‌العاده.
  • رابط‌های استاندارد: اتصال مطمئن ورودی/خروجی با سوکت‌های M12 پنج‌پین با کدگذاری A، در کنار رابط‌های ارتباطی M8 EtherCAT.
  • فیلتر ورودی: فیلتر سخت‌افزاری سریع ورودی با زمان 10 میکروثانیه، بهینه‌شده برای تشخیص سیگنال حسگر با سرعت بالا.
  • حفاظت جامع: حفاظت یکپارچه در برابر اتصال کوتاه برای مسیرهای تغذیه حسگر و بار.

کاربردها

  • ماشین‌آلات تولید غیرمتمرکز و سلول‌های مونتاژ خودرو.
  • یکپارچه‌سازی ابزار انتهایی بازوهای رباتیک در مواردی که فضای فیزیکی برای محفظه‌ها محدود است.
  • نوارهای نقاله جابه‌جایی مواد و خطوط مرتب‌سازی خودکار که در معرض رطوبت و ذرات زائد هستند.
  • صنایع فرایندی با ارتعاش بالا که به رابط‌های ورودی/خروجی قابل‌اعتماد و نصب مستقیم نیاز دارند.

مشخصات فنی

سازنده Beckhoff
مدل / شماره کالا ER2338-0002
پروتکل EtherCAT
تعداد کانال‌ها 8 ورودی یا خروجی دیجیتال (هرکدام به‌صورت مستقل قابل پیکربندی)
اتصال ورودی/خروجی M12، 5 پین، کدگذاری A
رابط اتصال باس 2 سوکت M8، شیلددار، پیچی
زمان فیلتر ورودی 10 میکروثانیه
ولتاژ سیگنال «0» -3 تا +5 ولت
ولتاژ سیگنال «1» 11 تا 30 ولت (جریان ورودی 6 میلی‌آمپر، EN 61131-2 Type 3)
ولتاژ بار نامی 24 ولت DC (-15 درصد / +20 درصد)
حداکثر جریان خروجی 0.5 آمپر برای هر کانال (مقاوم در برابر اتصال کوتاه)
اتصال منبع تغذیه ورودی: 1 عدد M8 نر، 4 پین؛ خروجی: 1 عدد M8 ماده، 4 پین
ایزولاسیون الکتریکی 500 ولت
دمای کاری -25 تا +60 درجه سانتی‌گراد
دمای نگهداری -40 تا +85 درجه سانتی‌گراد
درجه حفاظت IP65 / IP66 / IP67 (مطابق با EN 60529)
وزن خالص ماژول 265 g
وزن بسته‌بندی‌شده 2.0 کیلوگرم

اتصالات و تخصیص پین‌ها

پین کانکتور M12 تخصیص سیگنال/مدار
پین 1 تغذیه حسگر +24 V DC (Us)
پین 2 ورودی/خروجی دیجیتال B
پین 3 زمین (Us)
پین 4 ورودی/خروجی دیجیتال A
پین 5 زمین عملکردی (FE)

بینش‌های مهندسی مبتنی بر تجربه

مدل‌های جایگزین و سازگاری

ER2338-0002 از سری محفظه‌های دایکست روی است و در مقایسه با مدل مشابه با روکش پلاستیکی، EP2338-0002، حفاظت فیزیکی بیشتری فراهم می‌کند. هر دو ماژول ویژگی‌های الکترونیکی، پیکربندی رجیسترها و فایل‌های XML مربوط به TwinCAT یکسانی دارند؛ اما برای نصب در محیط‌هایی که در معرض ضربه‌های مکانیکی، سیالات برش خورنده یا پاشش جوشکاری هستند، باید از سری ER استفاده شود.

اشتباهات رایج در کاربرد و نکات مهندسی

هنگام پیکربندی کانال‌ها به‌عنوان خروجی دیجیتال برای راه‌اندازی بارهای القایی (مانند سیم‌پیچ کنتاکتورهای سنگین یا شیرهای هیدرولیکی)، مطمئن شوید که ولتاژ برگشتی سرکوب می‌شود. با اینکه ماژول دارای حفاظت داخلی است، جهش‌های ولتاژِ پیوسته و سرکوب‌نشده، تنش حرارتی را افزایش می‌دهند. مصرف جریان کل در همه کانال‌ها نباید از حداکثر محدوده تغذیه کانکتور ورودی برق M8 بیشتر شود؛ این مقدار معمولاً حداکثر 4 آمپر است.

نکات راه‌اندازی و سیم‌کشی

برای حفظ آب‌بندی حفاظتی IP67، همه درگاه‌های بدون استفاده M12 و M8 باید با درپوش‌های محافظ تأییدشده پوشانده شوند و این درپوش‌ها با گشتاور 0.6 نیوتن‌متر سفت شوند. برای اطمینان از سازگاری الکترومغناطیسی (EMC) مناسب هنگام وجود نویز فرکانس بالای درایوهای فرکانس متغیر (VFD)، همیشه از کابل‌های Cat5e با شیلد دوگانه برای مسیر EtherCAT استفاده کنید.

دستورالعمل‌های نصب

هشدار بسیار مهم

پیش از نصب یا اتصال EtherCAT Box، همه منابع تغذیه کنترلیِ برق‌رسان به سیستم را قطع کنید. قطع‌نکردن کامل برق خطوط ولتاژ بار (Up) و خطوط تغذیه حسگر (Us) ممکن است باعث ایجاد قوس الکتریکی شود و به سخت‌افزار رابط‌های ارتباطی یا دستگاه‌های میدانی متصل، آسیب دائمی وارد کند.

1
ماژول را با دو پیچ M3 از میان سوراخ‌های نصب یکپارچه، به‌صورت صاف روی قاب دستگاهی تمیز و مقاوم در برابر لرزش نصب کنید.
2
برای اطمینان از عملکرد بهینه حفاظ EMC، اتصال زمین عملکردی را با استفاده از پروفیل اتصال به زمین تعیین‌شده برقرار کنید.
3
کابل ورودی EtherCAT با کانکتور M8 را به درگاه "IN" وصل کنید و شبکه خروجی را از طریق درگاه "OUT" به دستگاه بعدی متصل کنید.
4
المحکم‌کردن حسگرها و عملگرهای ابزار دقیق میدانی M12. مطمئن شوید همه کانکتورهای پیچی با دست سفت شده‌اند و با گشتاور دقیق 0.6 نیوتن‌متر محکم شده‌اند.

FAQ

تفاوت فیزیکی اصلی بین سری‌های EP2338 و ER2338 چیست؟

سری ER2338 دارای محفظه‌ای مستحکم از جنس روی ریخته‌گری‌شده است که برای بارهای مکانیکی زیاد و محیط‌های صنعتی سخت طراحی شده، در حالی که سری EP2338 از محفظه پلاستیکی استاندارد استفاده می‌کند.

آیا می‌توان از کانال‌های دیجیتال ER2338-0002 به‌طور هم‌زمان به‌عنوان ورودی و خروجی استفاده کرد؟

بله. هر یک از ۸ کانال دیجیتال را می‌توان به‌صورت جداگانه، به‌عنوان ورودی دیجیتال ۲۴ ولت DC یا خروجی دیجیتال ۰٫۵ آمپر پیکربندی کرد و امکان ایجاد چیدمان‌های انعطاف‌پذیر با سیگنال‌های ترکیبی را فراهم آورد.

گشتاور نصب پیشنهادی برای اتصالات M12 و M8 چقدر است؟

برای حفظ درجه حفاظت فیزیکی IP65/66/67 ماژول، همه کانکتورهای پیچی M12 و M8 باید دقیقاً با گشتاور ۰٫۶ نیوتن‌متر محکم شوند.

تغذیه حسگرها و بارها در این ماژول چگونه تأمین می‌شود؟

تغذیه ماژول از طریق اتصال‌های استاندارد ۴ پین M8 انجام می‌شود. تغذیه حسگر (Us) مستقیماً به ورودی‌ها/خروجی‌ها توزیع می‌شود و برق کمکی را می‌توان به ماژول‌های EtherCAT پایین‌دست منتقل کرد.
