تولیدکننده: BECKHOFF
شماره محصول: ER5101-1002
کشور سازنده:آلمان
نوع محصول: ماژولهای باکس EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۱۵۰ میلیمتر × ۵۰ میلیمتر × ۴۵ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

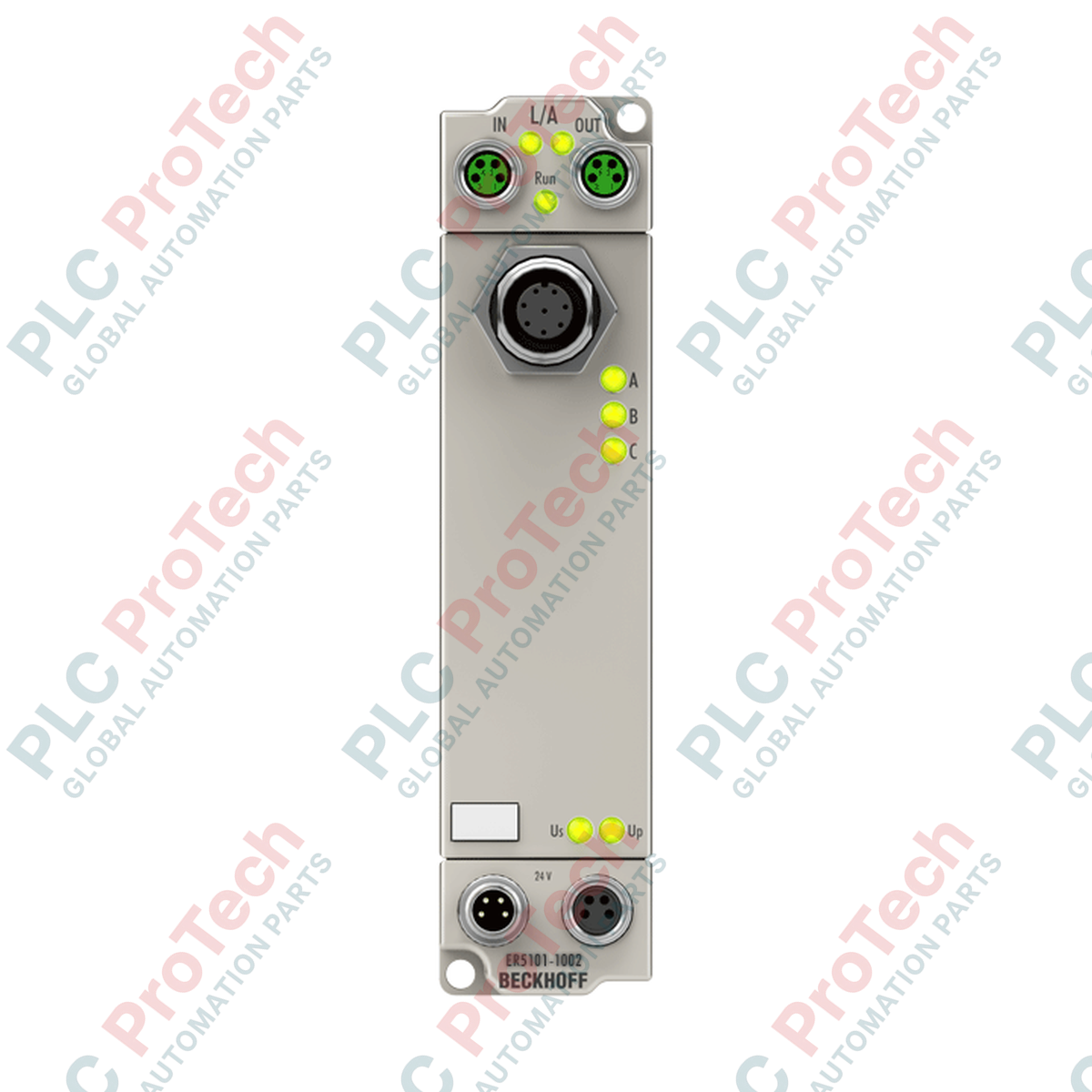

این محصول که برای یکپارچهسازی مستقیم در میدان و بدون تابلو برق طراحی شده است، Beckhoff ER5101-1002 یک رابط انکودر افزایشی تککاناله با عملکرد بالا را در معماری مقاوم و مستقل از فیلدباس EtherCAT Box ارائه میدهد. این ماژول مستحکم امکان خواندن مستقیم سیگنالهای تفاضلی RS422، ورودیهای تکسویه TTL یا مولدهای قطار پالس را فراهم میکند تا موقعیتیابی بلادرنگ دقیق و ردیابی سرعت امکانپذیر شود. این دستگاه که درون محفظه ریختهگریشده سنگین از جنس روی قرار گرفته است، حفاظت کامل IP67 را ارائه میدهد و برای محیطهای صنعتی سخت در معرض رطوبت زیاد، نم و آلودگی گردوغبار ایدهآل است.
| پارامتر مشخصات | مقدار / رتبهبندی |
|---|---|
| تولیدکننده | Beckhoff Automation |
| شماره مدل | ER5101-1002 |
| رابط سیگنال | انکودر افزایشی تککاناله (A، B، C / RS422، TTL) |
| حداکثر فرکانس ورودی | ۴٬۰۰۰٬۰۰۰ افزایش در ثانیه (با ارزیابی چهاربرابری) |
| ولتاژ نامی سیستم | ۲۴ ولت DC (۱۵٪- / ۲۰٪+) |
| تغذیه انکودر / حسگر | ۲۴ ولت DC، حداکثر ۵۰۰ میلیآمپر (VCC) |
| شمارنده داخلی | باینری ۱۶ بیتی یا ۳۲ بیتی |
| نرخ انتقال | ۱۰۰ مگاباد (EtherCAT) |
| رابطهای اتصال باس | ۲ × سوکت M8، شیلددار، پیچی |
| رابطهای ورودی تغذیه | ورودی تغذیه: ۱ × M8 نری (۴ پین)؛ خروجی: ۱ × M8 مادگی (۴ پین) |
| مصرف جریان (US) | معمولاً ۱۳۰ میلیآمپر + بار حسگر |
| ایزولاسیون الکتریکی | ۵۰۰ ولت |
| محافظت محفظه | IP65 / IP66 / IP67 (مطابق با EN 60529) |
| دمای کاری | ۰ تا ۵۵+ درجه سانتیگراد |
| دمای نگهداری | ۲۵- تا ۸۵+ درجه سانتیگراد |
| تأییدیهها و نشانها | CE، UL |
| کشور مبدأ | آلمان |
| وزن حمل (محاسبهشده) | ۰٫۴۵ کیلوگرم |
| ابعاد بستهبندی (محاسبهشده) | ۱۵۰ میلیمتر × ۵۰ میلیمتر × ۴۵ میلیمتر |
| اتصال / پین M8 | نامگذاری سیگنال | تخصیص عملکردی |
|---|---|---|
| پین ۱ تغذیه | US (+۲۴ ولت DC) | تغذیه ولتاژ کنترل برای تجهیزات الکترونیکی داخلی و توان حسگر |
| پین ۲ تغذیه | UP (+۲۴ ولت DC) | تغذیه ولتاژ بار برای عملگرها/خروجیهای جانبی پاییندست |
| پین ۳ تغذیه | GNDS | مرجع زمین برای ولتاژ کنترل (US) |
| پین ۴ تغذیه | GNDP | مرجع زمین برای ولتاژ بار (UP) |
ER5101-1002 از نظر عملکرد معادل ماژول پلاستیکی EP5101-0002 است. در کاربردهای دارای لرزش زیاد یا محیطهای حاوی خنککنندههای تهاجمی ماشینآلات، جایگزینی سری EP با ER5101-1002 از جنس فولاد ریختگی روی توصیه میشود تا دوام فیزیکی افزایش یابد. همیشه بررسی کنید پیکربندی TwinCAT EtherCAT System Manager، شرح XML دستگاه (ESI) منطبق با سختافزار را وارد کرده باشد؛ این شرح باید دقیقاً نمایانگر نسخه سختافزاری درجشده روی برچسب ماژول باشد تا از ناسازگاری پیکربندی و خطاهای مقداردهی اولیه جلوگیری شود.
هنگام استفاده از انکودرهای پرجریان، جریان مصرفی تجمعی تغذیه حسگر را در خط ۲۴ ولت DC (VCC) پایش کنید. ER5101-1002 حداکثر ۵۰۰ میلیآمپر ارائه میدهد. اگر یک انکودر نوری با نیاز جریان بالا یا گرمکنندهها یکپارچه شده است، برای جلوگیری از اضافهبار رگولاتور داخلی ماژول باید از تغذیه خارجی استفاده شود. همچنین هنگام زنجیرهای کردن تغذیه در چند EtherCAT Box، مطمئن شوید جریان کل عبوری از کانکتورهای توان M8 از حد مطلق ۴ آمپر در هر مدار بیشتر نشود.
برای به حداقل رساندن نویز الکتریکی و تضمین شمارش مطمئن پالسها تا ۴ مگاهرتز، برای خطوط انکودر از کابل زوجتابیده کاملاً شیلددار استفاده کنید. مطمئن شوید شیلد کابل بهطور کامل به محفظه کانکتور M12 متصل شده است. برای انکودرهای TTL تکسَر، ورودیهای کانال منفیِ بدون استفاده (A inv، B inv و C inv) را از طریق TwinCAT CoE (رجیستر CoE با آدرس 0x8000) پیکربندی کنید تا سطوح آستانه داخلی تنظیم شوند و از تولید پالسهای کاذب ناشی از ورودیهای شناور جلوگیری شود.
جعبه ER5101-1002 را با استفاده از دو پیچ M3، از طریق سوراخهای نصب یکپارچه بالایی و پایینی، روی سطحی صاف و دارای میراکننده لرزش نصب کنید. گشتاور پیچهای نصب را روی ۰٫۸ نیوتنمتر تنظیم کنید.
اتصالات EtherCAT را با استفاده از کابلهای شیلددار M8 برقرار کنید. برای اطمینان از آببندی محیطی IP67، حلقههای پیچی را با دست محکم کنید.
انکودر را با استفاده از کابلکشی صنعتی M12 به رابط درگاه حسگر متصل کنید و مطمئن شوید شیلد کابل بهطور کامل روی بدنه کانکتور اتصال یافته است.
توان سیستم ۲۴ ولت DC (US) را وصل کنید و برای آغاز پیکربندی پارامترهای دستگاه، از طریق Beckhoff TwinCAT System Manager اسکن تشخیصی اجرا کنید.
