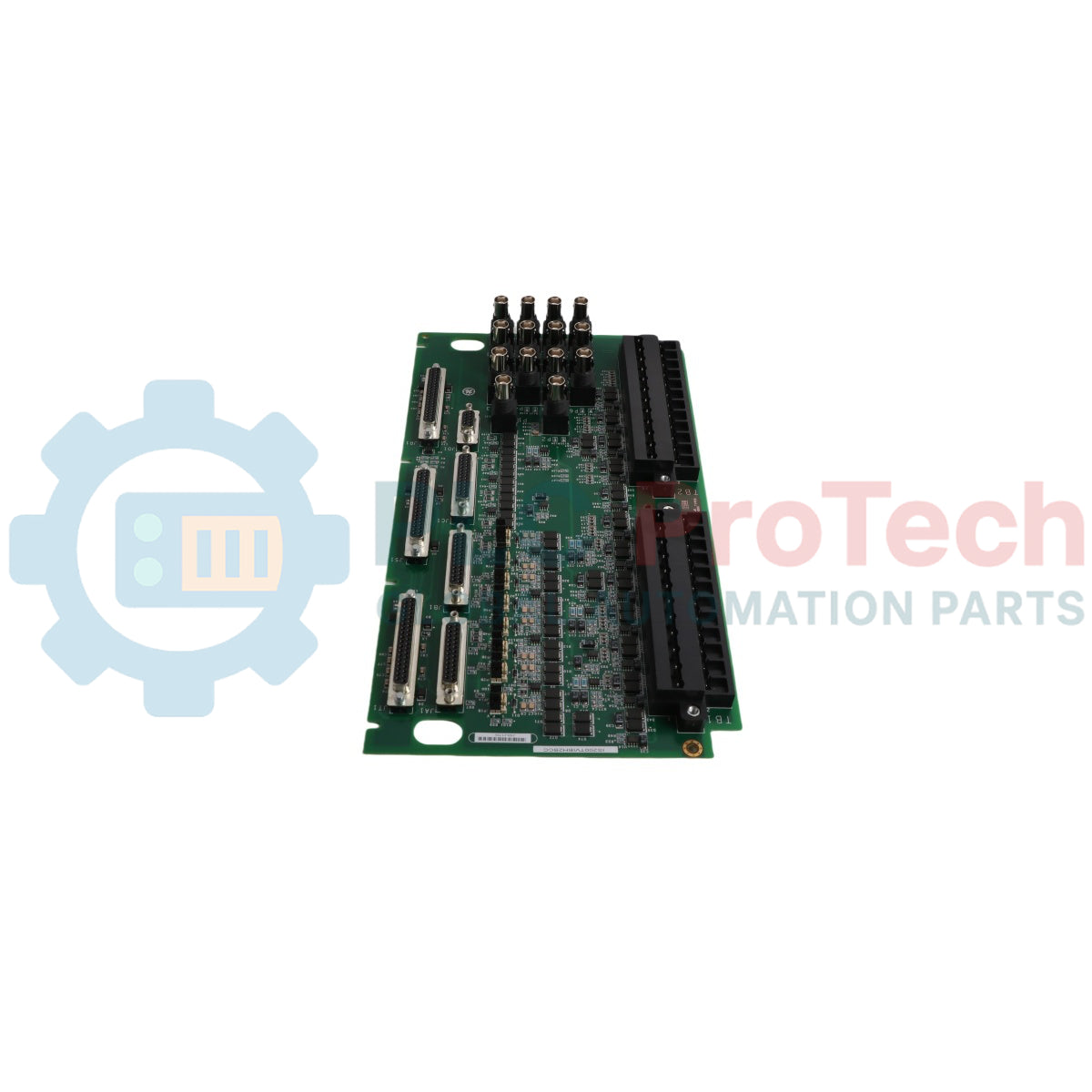

برد ارتعاشی ترمینیشن Mark VI مدل IS200TVIBH2BCC از General Electric

توضیحات

IS200TVIBH2BCC به‌عنوان یک برد ترمینال اختصاصی ارتعاش عمل می‌کند که توسط GE Industrial Systems، زیرمجموعه تولیدی General Electric، برای سری کنترل Mark VI Speedtronic ساخته شده است. این ماژول به‌عنوان یک لایه اتصال حیاتی در مجموعه بزرگ‌تر برد ارتعاش و موقعیت VVIB عمل می‌کند و مسیرهای رابط مستقیم را برای حداکثر چهارده پروب مجاورت Bently Nevada فراهم می‌سازد که وظیفه پایش ارتعاش شفت مکانیکی را بر عهده دارند. IS200TVIBH2BCC که برای پشتیبانی از کاربردهای تشخیصی قدرتمند طراحی شده است، سیگنال‌های خام بافرشده را خروجی می‌دهد تا جمع‌آوری محلی پارامترها توسط تجهیزات قابل‌حمل گردآوری داده، بدون ایجاد اختلال در پایش فعال حفاظت ماشین‌آلات، امکان‌پذیر شود.

این اصلاح سخت‌افزاری ترمینالِ قابل‌پیکربندی، سازگاری سیستم را فراتر از حلقه‌های کنترلی سنتی توربین‌های بخار و گاز نیروگاهی گسترش می‌دهد و مسیرهای یکپارچه‌سازی تأییدشده‌ای را برای سامانه‌های مدیریت توربین‌های بادی صنعتی ارائه می‌کند. این برد که به چندین جفت جامپر سخت‌افزاری قابل‌پیکربندی مجهز است، مسیریابی دقیق سیگنال حسگر و مبناهای تطبیق امپدانس را در سامانه‌های تشخیص پویای ماشین‌آلات دوار برقرار می‌سازد.

ویژگی‌ها

• رابط پایش چندپروبه: مسیرهای اتصال مستقیم برای حداکثر چهارده پروب خارجی Bently Nevada فراهم می‌کند تا تحلیل پیوسته ارتعاش شفت انجام شود.
• خروجی‌های تشخیصی اختصاصی: چهارده کانکتور مستقل BNC را در خود جای داده است که برای جداسازی و توزیع مستقیم بردارهای سیگنال بافرشده حسگر به تجهیزات قابل‌حمل ثبت داده طراحی شده‌اند.
• بلوک‌های ترمینال قابل‌جداشدن با چگالی بالا: دارای دو بلوک ترمینال پیچی است که هرکدام از 24 اتصال ورودی/خروجی پشتیبانی می‌کنند و در مجموع 48 نقطه اتصال ترمینال میدانی قابل‌جداشدن ارائه می‌دهند.
• معماری بسیار قابل‌پیکربندی: به شانزده جفت جامپر سخت‌افزاری قابل‌پیکربندی مجهز است تا چیدمان برد و تنظیمات پایش تعیین‌شده در کارخانه تغییر کند.
• محافظت لایه‌ای صنعتی: با پوشش نازک و تخصصی محافظ هم‌شکل مدار محافظت می‌شود؛ این پوشش اجزای برد را به‌طور کامل در برابر آلودگی‌های خورنده کپسوله می‌کند.

کاربردها

• پایش ارتعاش شفت توربین‌های گاز سنگین، بخار و بادی با Mark VI Speedtronic
• ثبت داده‌های تشخیص پویای ماشین‌آلات و نگهداری پیش‌بینانه در زمان واقعی
• شرطی‌سازی سیگنال پروب مجاورت و مسیریابی آن به بلوک ترمینال در محل نصب

مشخصات فنی

راهنمای نصب

• محکم‌کردن بلوک ترمینال: اطمینان حاصل کنید که دو بلوک ترمینال بزرگ قابل‌جداشدن، با استفاده از چهار پیچ نگهدارنده ارائه‌شده توسط کارخانه، روی ساختار کارت مدار پایه محکم شده باشند تا هم‌راستایی پل فیزیکی حفظ شود.
• اعتبارسنجی نقشه جامپر: پیش از اعمال برق تحریک حلقه، بررسی کنید که موقعیت و هم‌راستایی برچسب شانزده جفت جامپر سخت‌افزاری با مشخصات تعیین‌شده محل نصب سیستم مطابقت داشته باشد.
• ایزولاسیون شیلد سیگنال: سیم‌های شیلد انتقال پروب خارجی را از طریق نقاط مشترک مناسب ترمینال به زمین متصل کنید تا اختلالات الکترومغناطیسی محیط کارخانه در خروجی‌های BNC کاهش یابد.
