تولیدکننده: Mitsubishi Electric

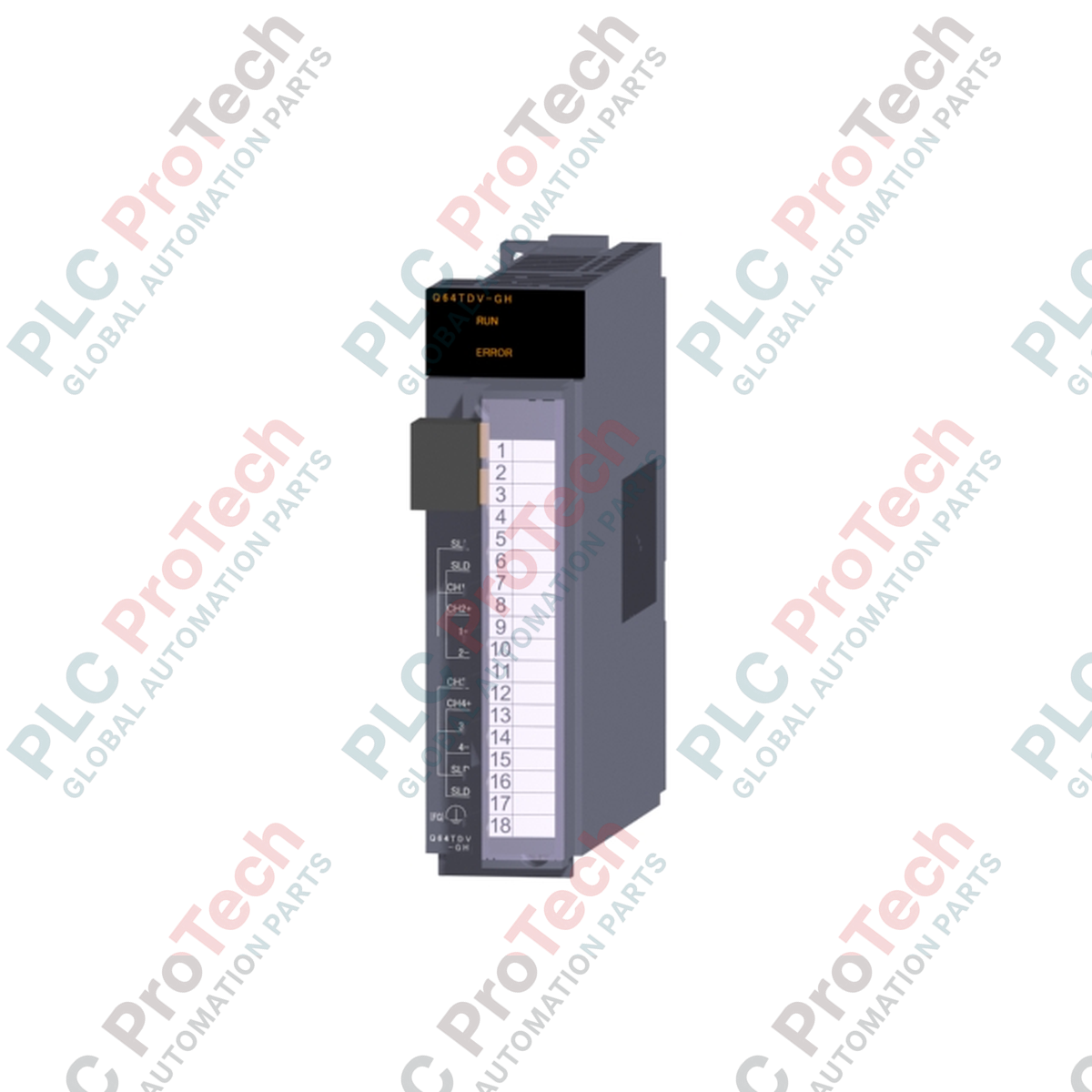

شماره محصول: Q64TD
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژولهای ورودی آنالوگ PLC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1500g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
با ادغام نظارت دمای دقیق مستقیماً در معماری کنترل MELSEC Q، میتسوبیشی الکتریک Q64TD چهار کانال مستقل با ورودیهای آنالوگ ترموکوپل و میکرو ولتاژ با ایزولاسیون کانال به کانال ارائه میدهد. این ماژول هوشمند سیگنالهای حسگر میلیولت کوچک را به مقادیر باینری 16 بیتی علامتدار با وضوح بالا تبدیل میکند و به سیستم PLC میزبان امکان میدهد پروفایل حرارتی دقیق و تنظیمات فرآیند را انجام دهد. طراحی شده برای محیطهای صنعتی چالشبرانگیز، این ماژول دارای تشخیص قطع اتصال هر کانال و ایزولاسیون الکتریکی قوی مبتنی بر ترانسفورماتور بین کانالها است که نویز حلقه زمین را کاهش داده و دقت اندازهگیری را بهبود میبخشد.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | میتسوبیشی الکتریک |
| کد مدل | Q64TD |
| سری | سری MELSEC Q |
| کانالهای ورودی | 4 کانال + 1 کانال جبران اتصال سرد |
| انواع ترموکوپل | B، R، S، K، E، J، T، N (JIS C1602-1995) |
| دامنه ورودی میکرو ولتاژ | -100 تا +100 میلیولت (مقاومت ورودی >= 2 مگااهم) |
| وضوح خروجی دیجیتال | باینری 16 بیتی علامتدار (-2700 تا 18200 برای دما) |
| وضوح میکرو ولتاژ | 4 میکروولت |
| جبران اتصال سرد | Pt100 خارجی (دقت: ±1.0 درجه سانتیگراد) |
| دوره نمونهبرداری | 20 میلیثانیه / کانال |
| سرعت تبدیل | دوره نمونهبرداری × 3 |
| حداکثر ولتاژ ورودی مطلق | ±5 ولت DC |
| ولتاژ شکست دیالکتریک | 1780 ولت AC Vrms / 3 سیکل (ارتفاع تا 2000 متر) |
| مصرف جریان داخلی | 0.50 آمپر (در 5 ولت DC) |
| نقاط اشغال شده ورودی/خروجی | 16 نقطه (اختصاص ماژول عملکرد هوشمند) |
| ابعاد فیزیکی | 98 میلیمتر (ارتفاع) × 27.4 میلیمتر (عرض) × 112 میلیمتر (عمق) |
| وزن | 0.25 کیلوگرم |
| وزن حمل و نقل (محاسبه شده) | 1.5 کیلوگرم |
ماژول Q64TD یک ماژول بومی سری MELSEC Q است و باید روی واحد پایه اصلی Q33B، Q35B، Q38B یا Q312B یا واحدهای توسعه سازگار نصب شود. یکپارچهسازهای سیستم باید ماژول را در GX Developer یا GX Works2/GX Works3 به عنوان "ماژول عملکرد هوشمند" با مصرف 16 نقطه پیکربندی کنند. اطمینان حاصل کنید که فریمور CPU PLC از رویههای پیکربندی ماژول هوشمند پشتیبانی میکند تا از خطاهای نوشتن پارامتر در هنگام راهاندازی جلوگیری شود.
در حالی که کانالهای ترموکوپل از ایزولاسیون الکتریکی مبتنی بر ترانسفورماتور بین کانالها بهرهمند هستند، مدار جبران اتصال سرد (رابط Pt100) از منبع تغذیه منطق داخلی توالیدهنده عایقبندی نشده است. اطمینان حاصل کنید که سیمهای سنسور اتصال سرد Pt100 به صورت فیزیکی از کابلهای ولتاژ بالا جدا شده و در داخل لولههای فلزی زمینشده عبور داده شوند تا از تزریق نویز EMI/RFI به بکپلین PLC جلوگیری شود.
هنگام سیمکشی ترموکوپلها، همیشه از کابل جبران مخصوص نوع ترموکوپل استفاده کنید (مثلاً سیم جبران نوع K برای سنسورهای نوع K). سیم مسی استاندارد باعث ایجاد اتصالات کمکی در ترمینال بلوک ماژول شده و باعث انحراف خوانش میشود. پیچهای ترمینال M3 را با گشتاور 0.42 تا 0.58 نیوتنمتر سفت کنید تا از تماسهای شل و اندازهگیریهای ناپایدار جلوگیری شود.
هشدار حیاتی:
تمام منابع تغذیه خارجی را جدا کرده و رک PLC را قبل از وارد کردن یا خارج کردن ماژول Q64TD خاموش کنید. کار کردن روی سیستم روشن ممکن است به کانکتورهای باس بکپلین آسیب زده و کدهای خطا روی ماژولهای فعال ایجاد کند.
قلاب پایین پشت ماژول Q64TD را با سوراخ راهنمای ماژول روی واحد پایه تراز کنید.
ماژول را محکم در واحد پایه فشار دهید تا کاملاً همسطح شود، سپس در صورت نصب در محیطهای با لرزش زیاد، پیچ ثابتکننده ماژول (M3 x 12) را سفت کنید.
سیمهای سنسور را با استفاده از سرسیمهای متناسب با ترمینال بلوک M3 سیمکشی کنید و از تطابق صحیح قطب مثبت (+) و منفی (-) اطمینان حاصل کنید.
برق را به رک اصلی وصل کنید و وضعیت LED "RUN" روی پنل جلویی ماژول را بررسی کنید که به رنگ سبز روشن باشد.
