Description

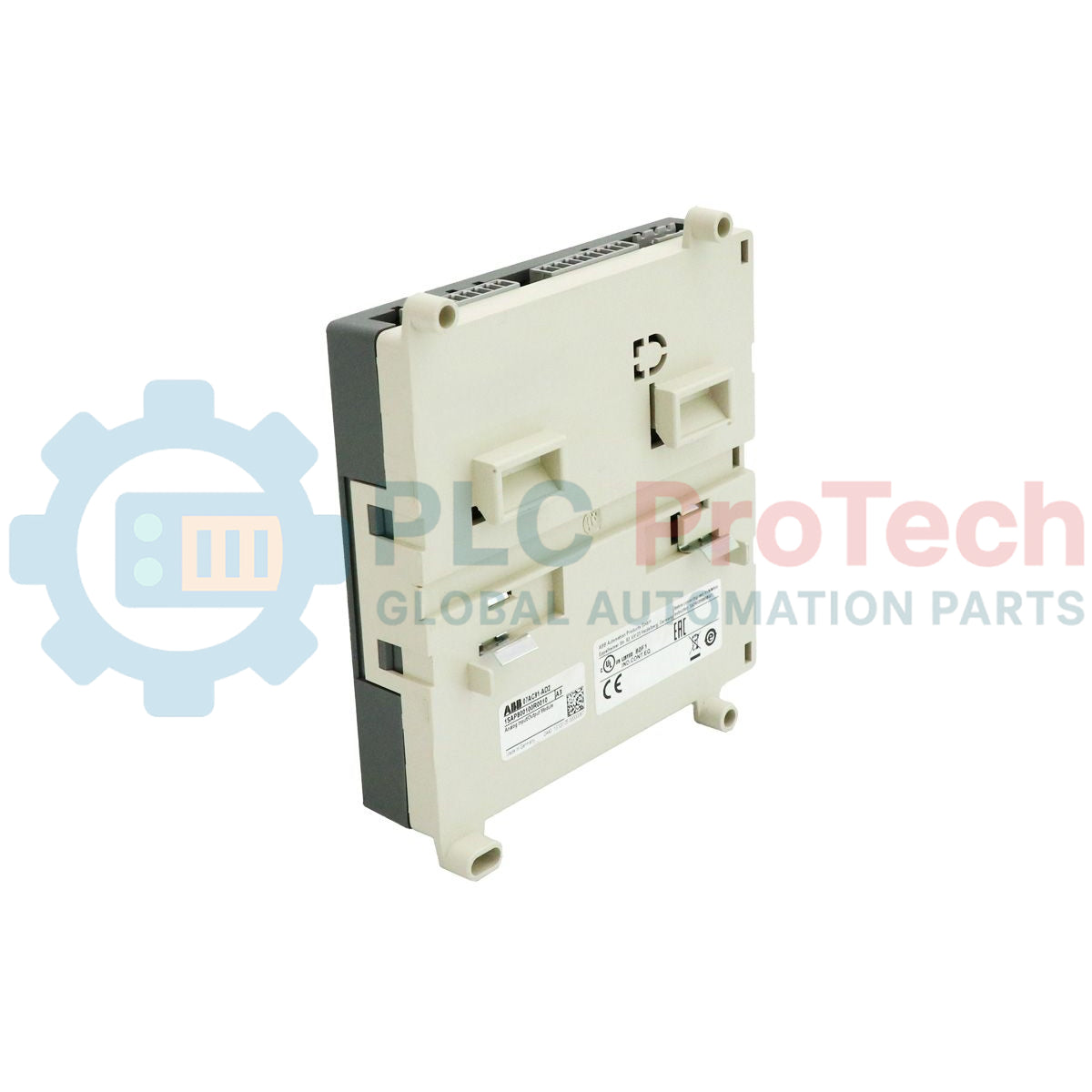

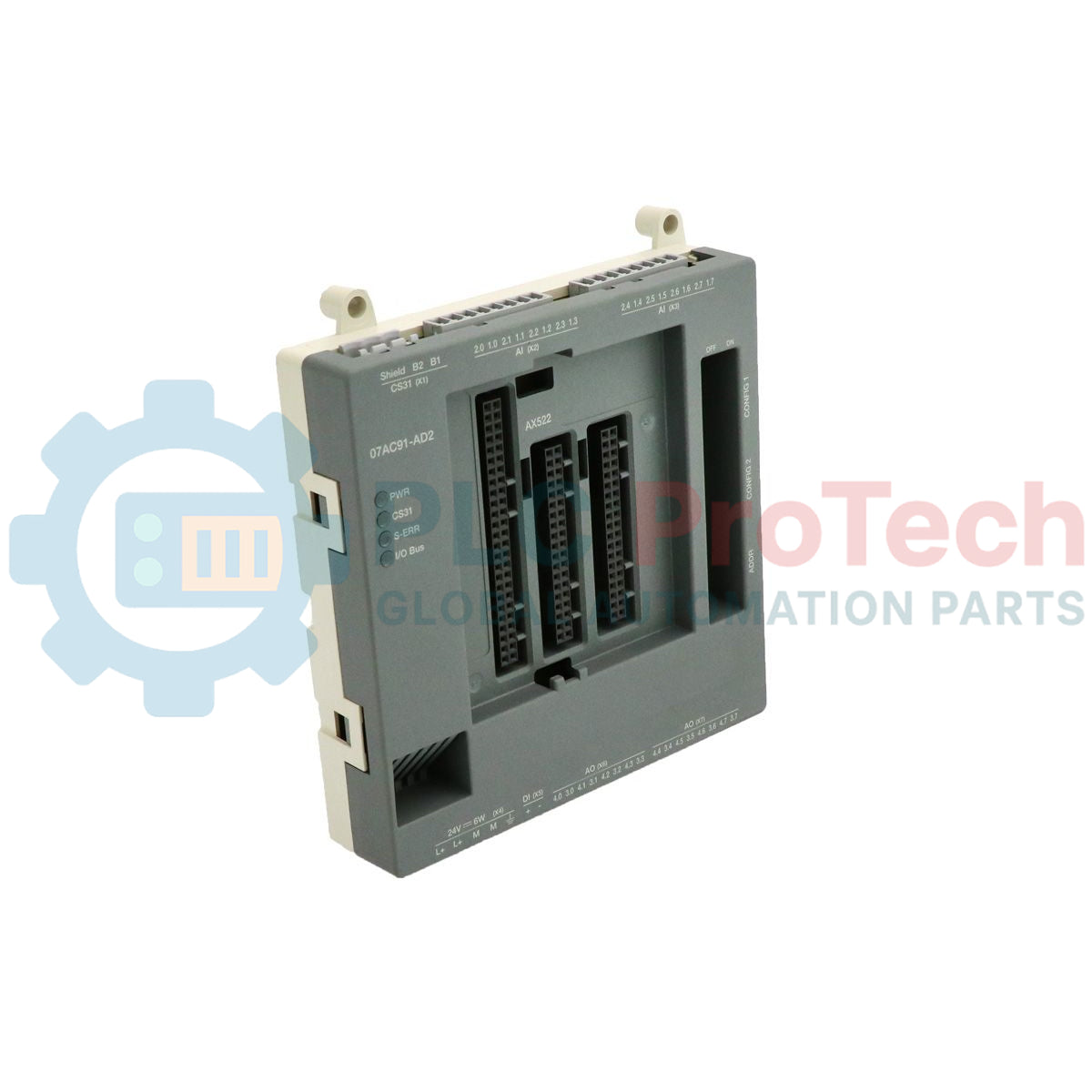

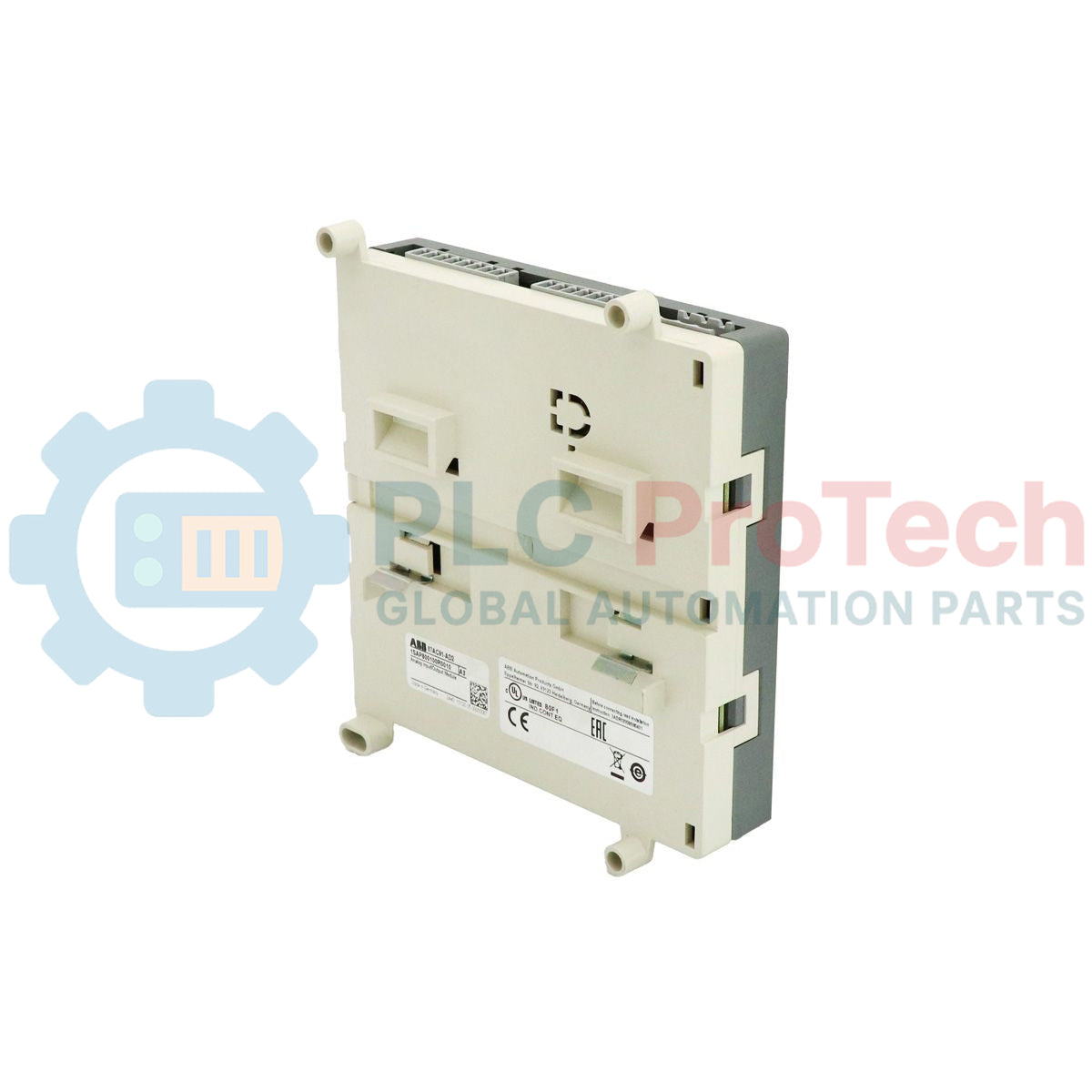

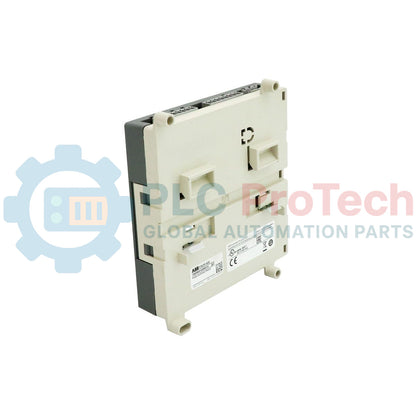

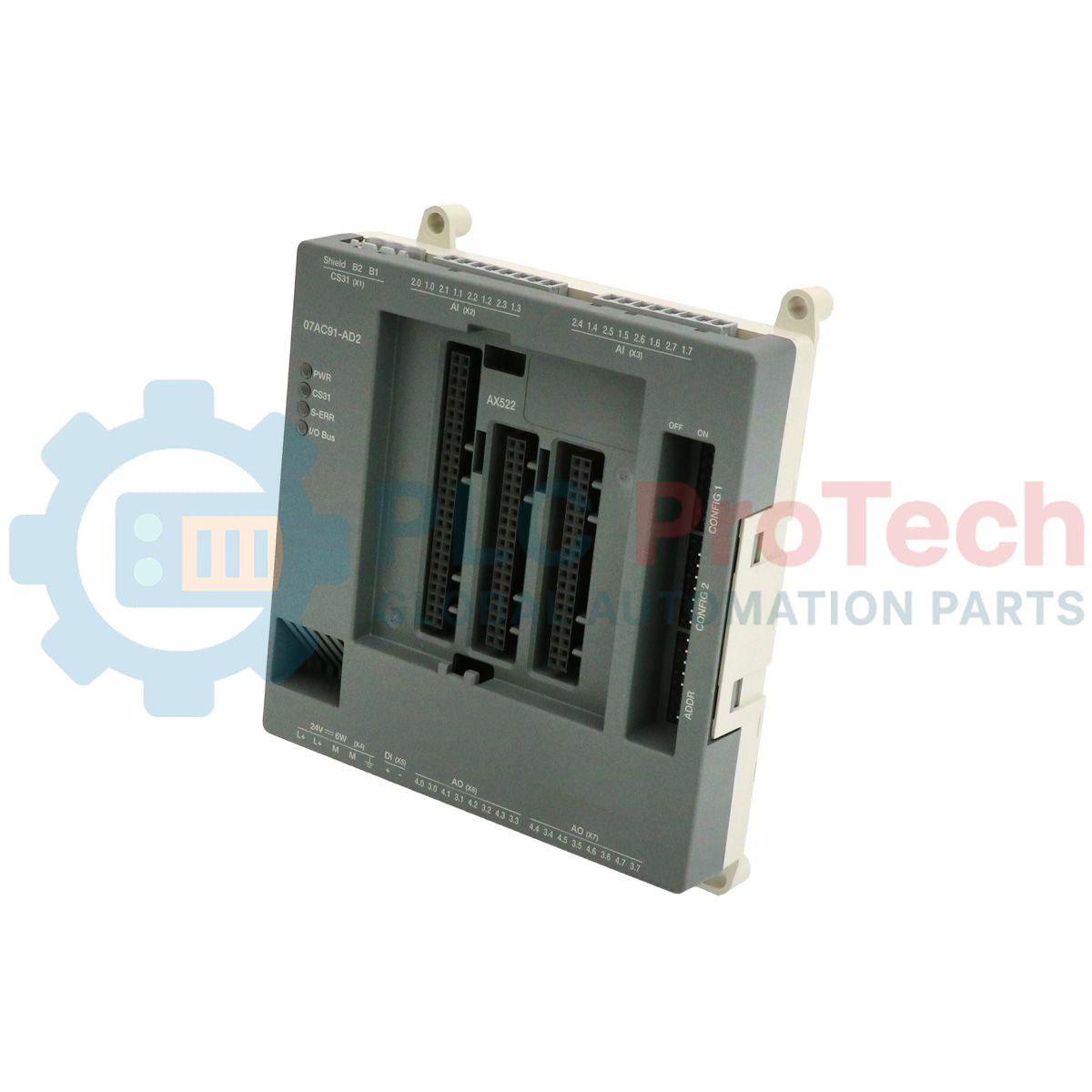

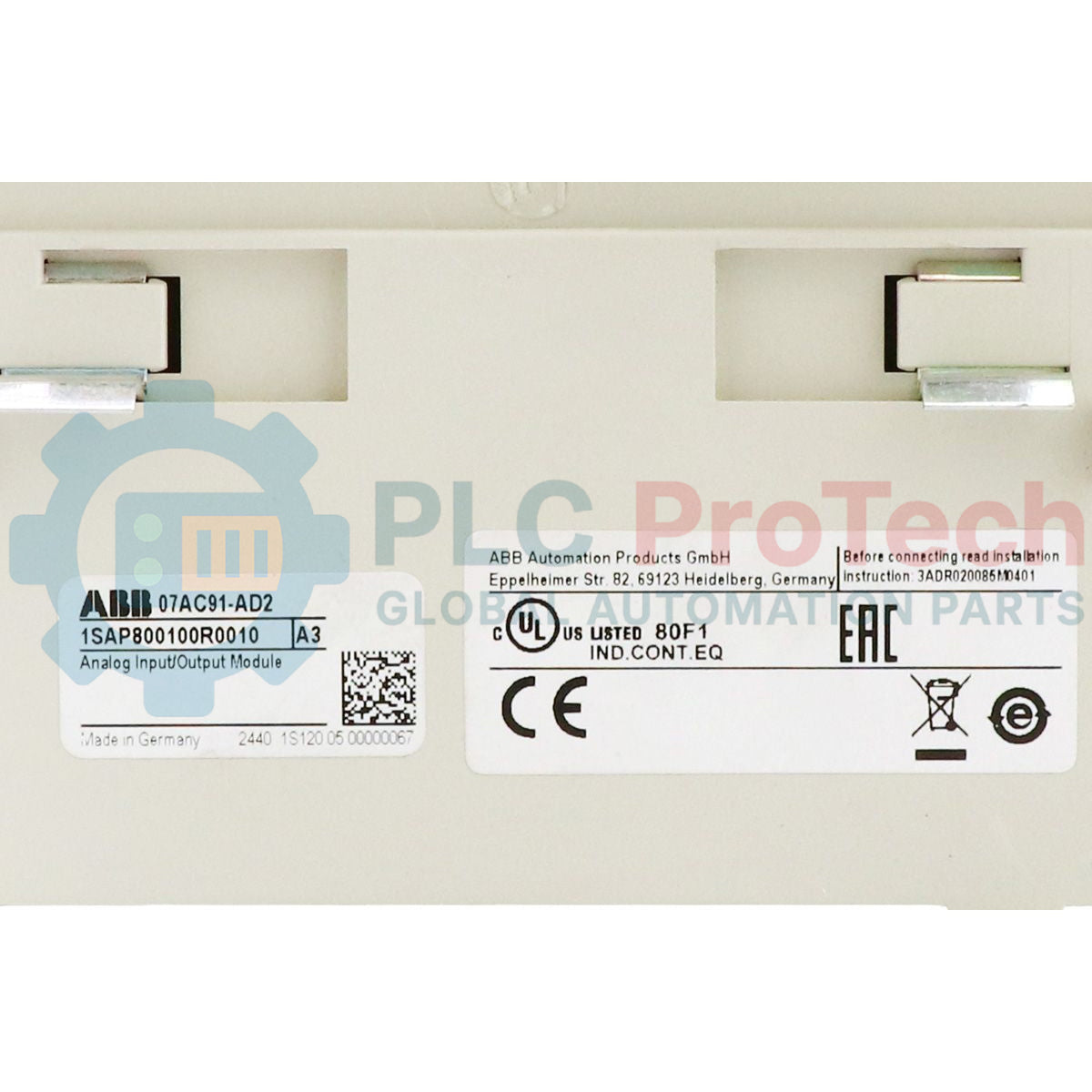

Conçu pour une intégration fluide dans les réseaux d’automatisation industrielle décentralisés, l’ABB 1SAP800100R0010 est un module d’entrées/sorties de configuration analogique 07AC91-AD2 hautement fiable. Fonctionnant avec le robuste protocole de bus de terrain CS31, cet appareil permet de gérer un grand nombre d’instruments analogiques déportés sans nécessiter un espace excessif dans l’armoire. Doté de 8 entrées analogiques et de 8 sorties analogiques avec une résolution de 12 bits plus signe, il prend en charge les signaux de tension (U) et de courant (I). Conçu pour s’adapter à différents besoins, ce matériel accepte des schémas de raccordement physiques à 2 et 3 fils, ce qui le rend hautement compatible avec les capteurs et transmetteurs industriels standard.
Fonctionnalités
- Module à double fonctionnalité fournissant 8 entrées analogiques et 8 sorties analogiques.
- Paramétrage flexible des plages de signaux de tension et de courant.
- Résolution de conversion de 12 bits plus signe pour des cycles de mesure stables.
- Interface de bus système CS31 intégrée pour une communication distribuée fiable.
- Prise en charge de configurations polyvalentes à 2 et 3 fils pour capteurs et actionneurs.
- Blocs de jonction enfichables pour simplifier le câblage sur site et accélérer la maintenance par remplacement.
Applications
- Réseaux de télémétrie SCADA distribuée et d’extension d’E/S d’API.
- Commande de stations de pompage et d’installations industrielles de traitement de l’eau.
- Commande de machines et de lignes de production utilisant des systèmes de bus de terrain CS31 existants.
- Systèmes de surveillance CVC et de chambres environnementales.
Spécifications techniques
| Paramètre |
Spécification |
| Fabricant |
ABB |
| Code de commande |
1SAP800100R0010 |
| Désignation du modèle |
07AC91-AD2 |
| Type de module |
Module d’entrées/sorties de configuration analogique |
| Entrées analogiques |
8 (configurable ; tension/courant) |
| Sorties analogiques |
8 (configurable ; tension/courant) |
| Résolution |
12 bits + signe |
| Alimentation auxiliaire |
24 VCC |
| Bus système |
Bus CS31 |
| Types de câblage pris en charge |
2 fils, 3 fils |
| Méthode de connexion |
Bornes enfichables |
| Code de marchandise |
85371091 |
| Poids d’expédition (calculé) |
0,20 kg |
| Dimensions de l’emballage (calculées) |
120 mm x 80 mm x 60 mm |

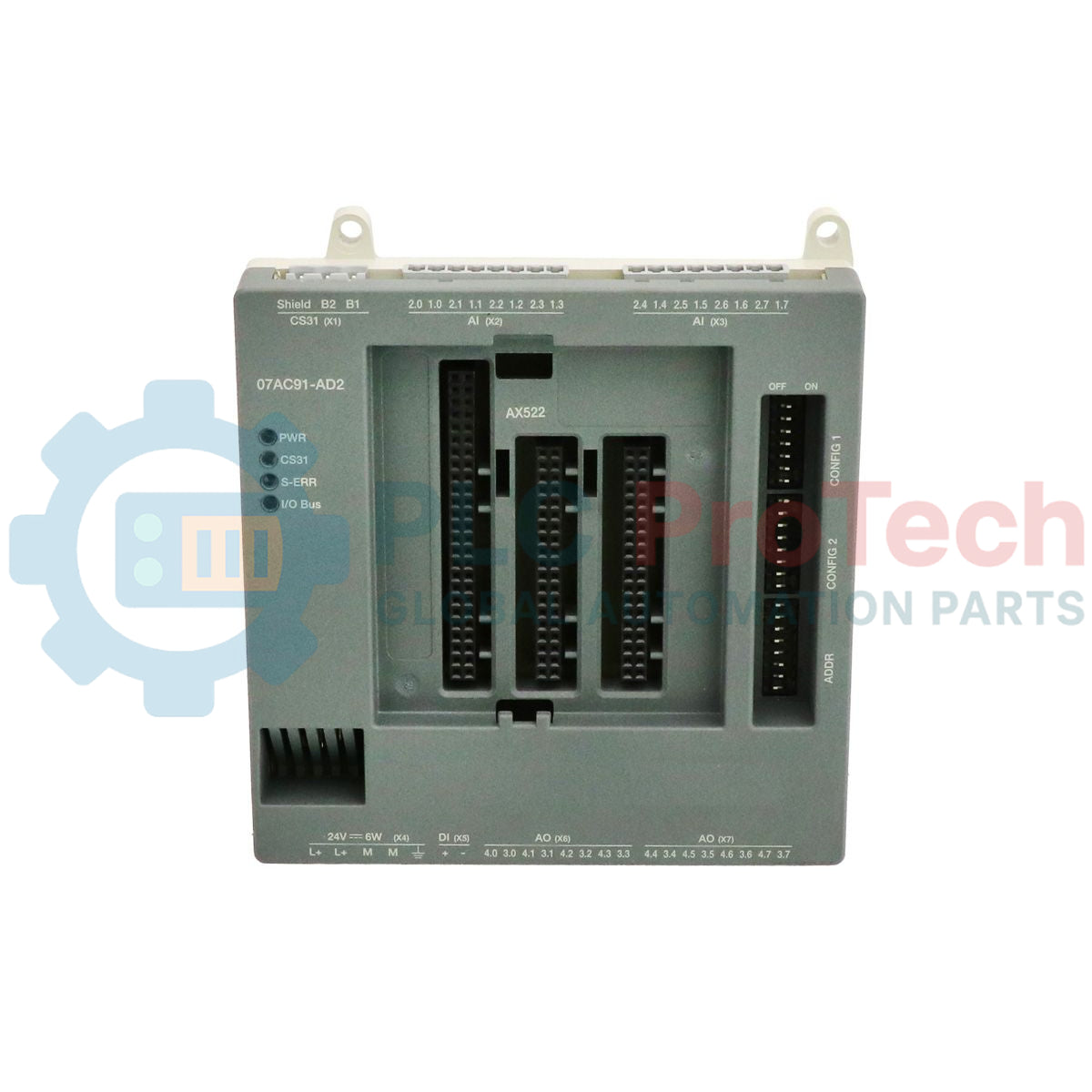

Connexions et interfaces
| Groupe d’interfaces |
Affectation des bornes/ports |
Détails fonctionnels |
| Alimentation électrique |
L+, M |
Entrée d’alimentation auxiliaire externe 24 VCC et masse du système. |
| Bus de terrain CS31 |
Bus1, Bus2, Blindage |
Ligne de bus de communication série du système et mise à la terre pour le blindage. |
| Entrées analogiques |
I0+ à I7+, Commun |
Canaux configurés pour des boucles de tension ou de courant actives/passives. |
| Sorties analogiques |
O0+ à O7+, Commun |
Signaux de sortie de tension/courant contrôlés pour les actionneurs locaux. |
Informations techniques empiriques
Modèles alternatifs et compatibilité
Le module 07AC91-AD2 s’intègre directement aux contrôleurs maîtres AC31 existants et peut être intégré aux systèmes AC500 plus récents à l’aide d’un module maître de bus CS31 approprié (tel que le CI590 ou des ports série intégrés configurés pour le CS31). Assurez-vous que le logiciel de configuration de l’API contient le profil de description de configuration de module GSD ou équivalent correspondant exactement à la révision d’index matériel du 1SAP800100R0010 afin d’éviter les incompatibilités de configuration du système lors de la mise en service.
Pièges liés à l’application et remarques d’ingénierie
Les erreurs de communication courantes sur le bus CS31 proviennent généralement d’une terminaison incorrecte ou de longues dérivations. Assurez-vous qu’une résistance de terminaison de 120 ohms est présente aux extrémités physiques du réseau CS31. En raison de la grande sensibilité des conversions analogiques sur 12 bits, ne faites jamais cheminer les câbles d’entrée analogique parallèlement à des lignes haute tension ou à des variateurs de moteur CA sans respecter une séparation standard et prévoir des barrières physiques de blindage adéquates.
Conseils de mise en service et de câblage
Configurez toujours les commutateurs rotatifs d’adresse du module avant le démarrage du système. Le maître du bus CS31 balaie les plages d’adresses au démarrage ; toute modification dynamique des adresses lorsque l’unité est active provoquera un défaut du bus du processeur maître. Raccordez directement les fils de blindage des signaux à la barre de terre fonctionnelle (FE) à l’intérieur de l’armoire de commande et évitez de mettre les blindages à la terre aux deux extrémités afin d’éliminer le risque de courants destructeurs de boucle de terre.
Directives d’installation
AVERTISSEMENT CRITIQUE
Isolez toutes les sources d’alimentation électrique avant d’effectuer le montage physique, le raccordement des bornes ou la configuration des commutateurs d’adresse. Le fait de ne pas mettre hors tension les sources externes de 24 VCC et les lignes d’alimentation haute tension peut provoquer une électrocution mortelle, la destruction du module ou un fonctionnement erratique des boucles de régulation.
1
Montez le module sur un rail DIN standard de 35 mm, en vous assurant que le mécanisme de verrouillage est enclenché et que l’unité est correctement fixée.
2
Configurez l’adresse correcte de la station CS31 sur le module à l’aide des commutateurs d’adresse matériels situés sur le boîtier.
3
Vérifiez les paramètres de terminaison ; installez une résistance de 120 ohms si ce module se trouve à l’extrémité physique du segment de bus CS31.
4
Câblez les entrées et sorties analogiques à l’aide de câbles blindés à paires torsadées, conformément à votre configuration de signal à 2 ou 3 fils.
5
Mettez sous tension la ligne auxiliaire 24 VCC et vérifiez que les LED d’état du module indiquent une négociation réussie de la communication sur le bus.
