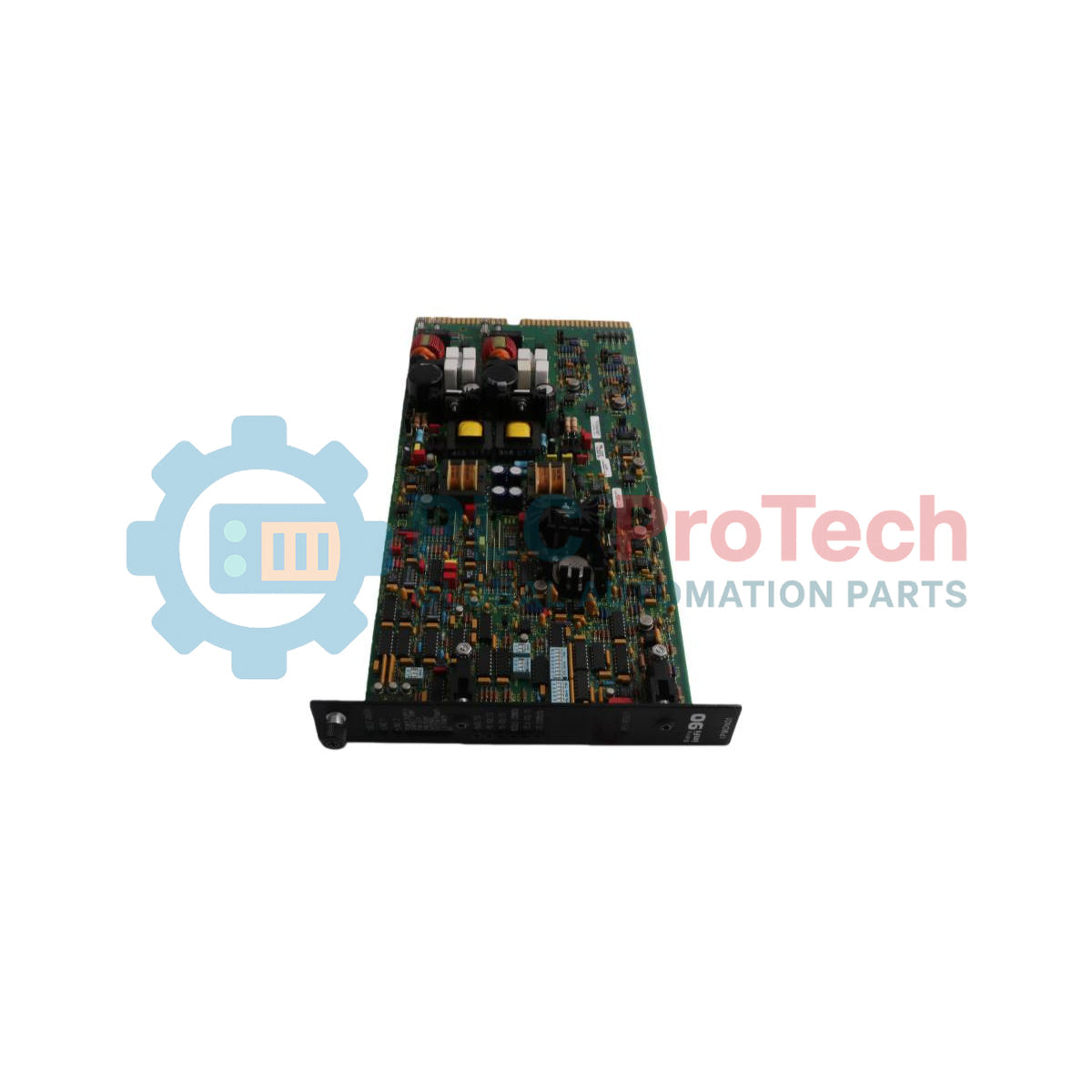

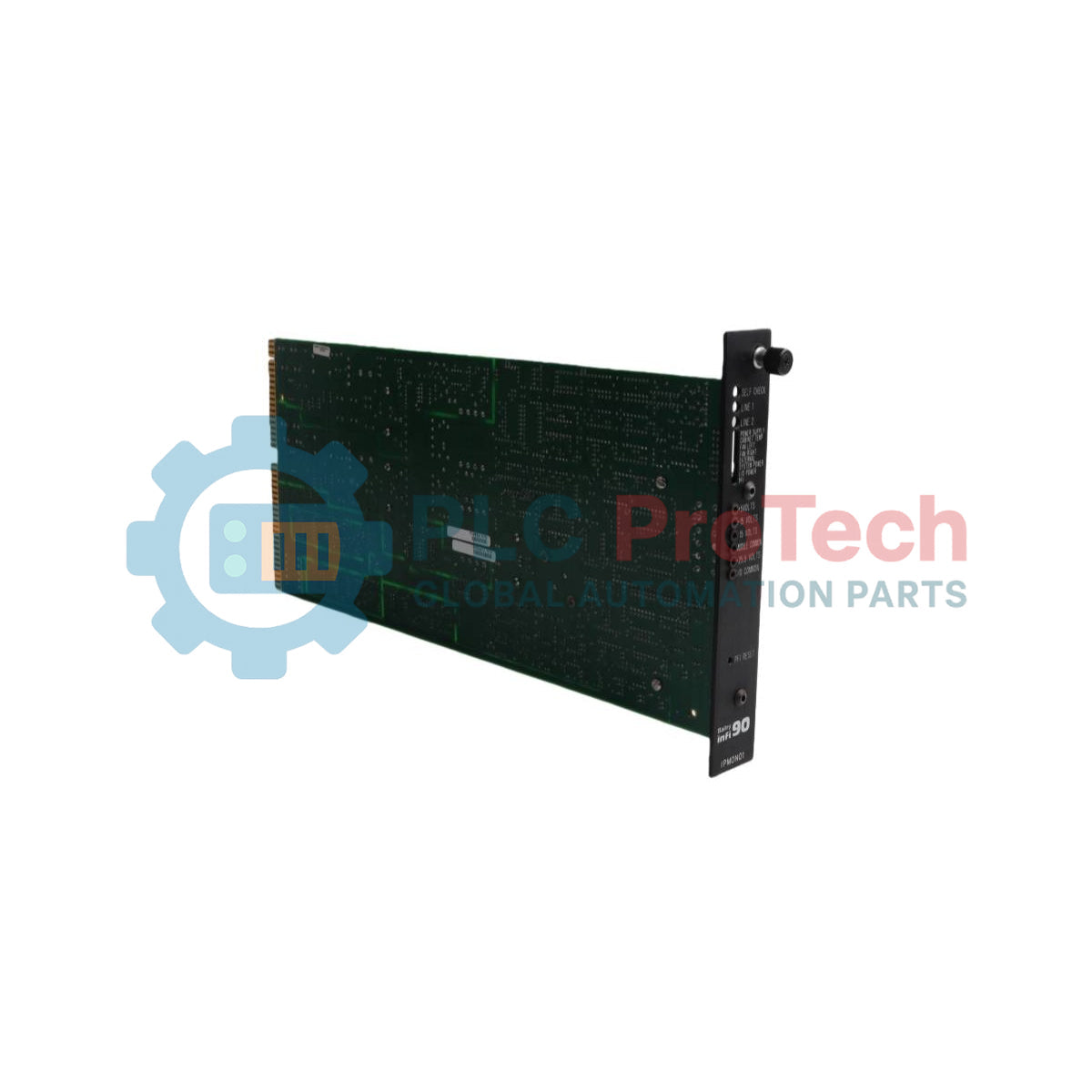

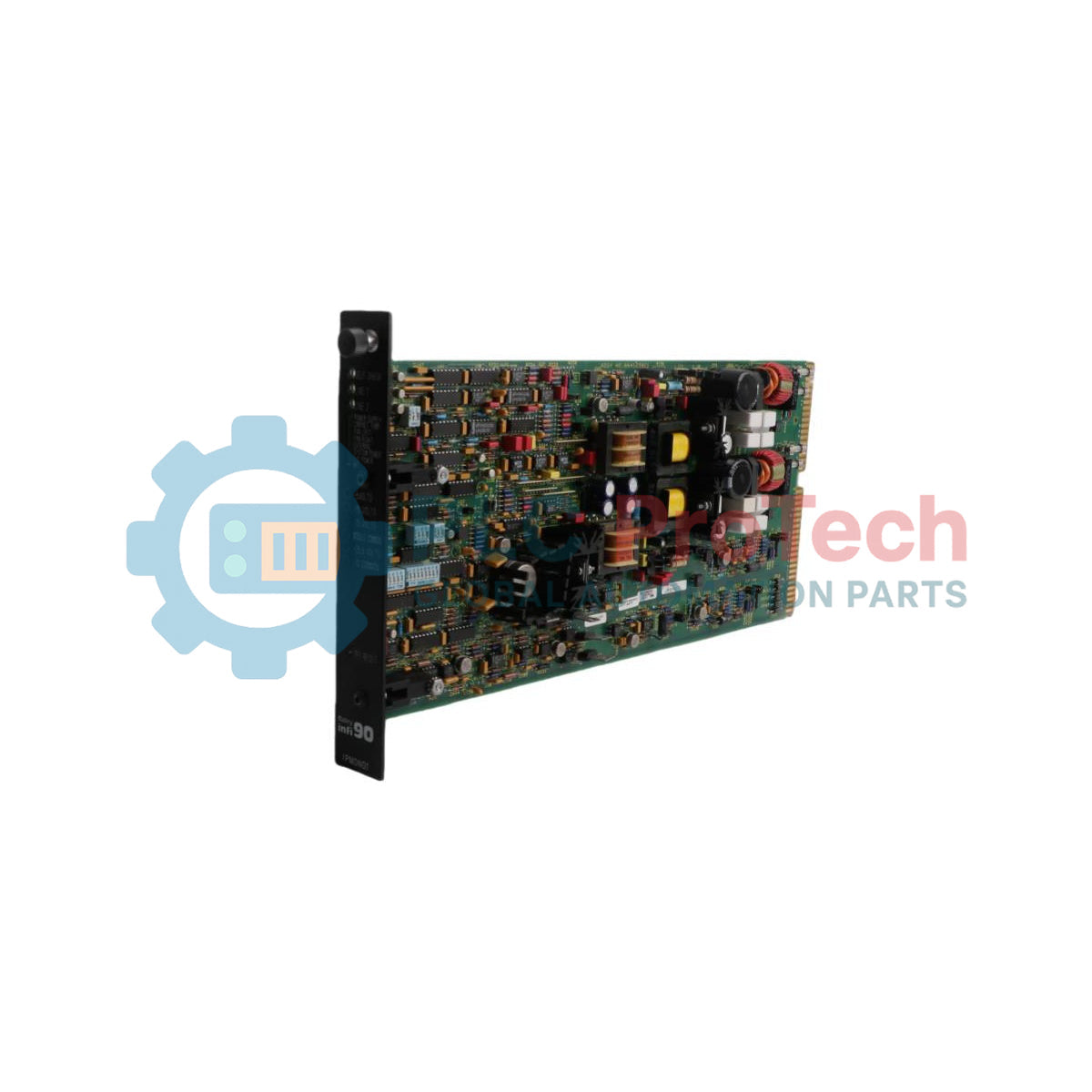

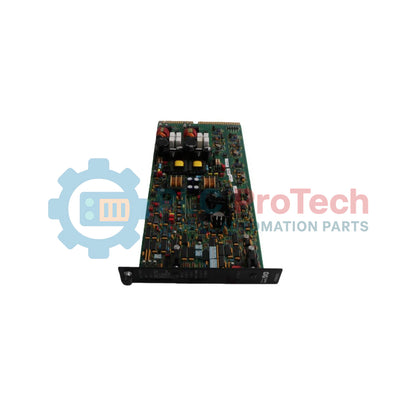

Le ABB IPMON01 est un module de surveillance de l’alimentation conçu pour le système Bailey INFI 90 OPEN Modular Power System II. Ce module sert d’interface centrale de diagnostic et de surveillance au sein du système, en fournissant en temps réel des données sur les tensions des bus système, l’état de l’alimentation d’entrée ainsi que des paramètres environnementaux ou matériels locaux. Le ABB IPMON01 est équipé de trois voyants d’état rouges/verts, de huit voyants d’alarme rouges et d’une interface intégrée pour les diagnostics directs. Il évalue l’état des lignes d’alimentation d’entrée, des tensions des bus système et E/S, ainsi que des conditions externes telles que la température de l’armoire et le fonctionnement des ventilateurs de refroidissement, afin de protéger les infrastructures critiques.

Caractéristiques

• Intègre trois voyants d’état bicolores rouges/verts (autotest, ligne 1, ligne 2) pour une vérification immédiate de l’état opérationnel.
• Comprend huit voyants d’alarme rouges dédiés permettant d’isoler les défauts tels qu’une défaillance de l’alimentation, une surchauffe, une panne de ventilateur ou l’état PFI.
• Fonctionnement des voyants configurable au moyen de commutateurs DIP et de cavaliers internes afin de surveiller plusieurs lignes, bus et signaux matériels distincts.
• Comprend six points de test physiques sur la face avant permettant de mesurer directement les tensions des bus à l’aide de sondes de voltmètre.
• Équipé d’un bouton-poussoir de réinitialisation PFI sur la face avant pour effacer les signaux d’interruption de défaut d’alimentation mémorisés une fois les conditions de défaut résolues.

Applications

• Diagnostic et surveillance du système Bailey INFI 90 OPEN Modular Power System II.
• Suivi en temps réel des boucles de tension et des défauts de fonctionnement dans les architectures d’alimentation industrielles.
• Surveillance des surchauffes et des défaillances des ventilateurs de refroidissement dans les armoires électroniques.

Spécifications techniques

Informations de commande

Directives d’installation

• Documenter et vérifier toutes les configurations des commutateurs DIP et des cavaliers avant l’insertion du module afin de garantir le mappage correct des lignes, des bus et des signaux d’alarme.
• Veiller à assurer une mise à la terre structurelle correcte et à isoler les sources d’alimentation avant de manipuler les composants matériels à l’intérieur de l’entraînement ou de l’armoire système.
• Aligner le module sur les rails de guidage du châssis afin de protéger les broches du fond de panier et les composants contre les dommages mécaniques lors de l’insertion.
• Conserver une copie à jour de la matrice de configuration des commutateurs DIP et des cavaliers à l’intérieur ou à proximité de l’armoire, afin de servir de référence au personnel de maintenance.
