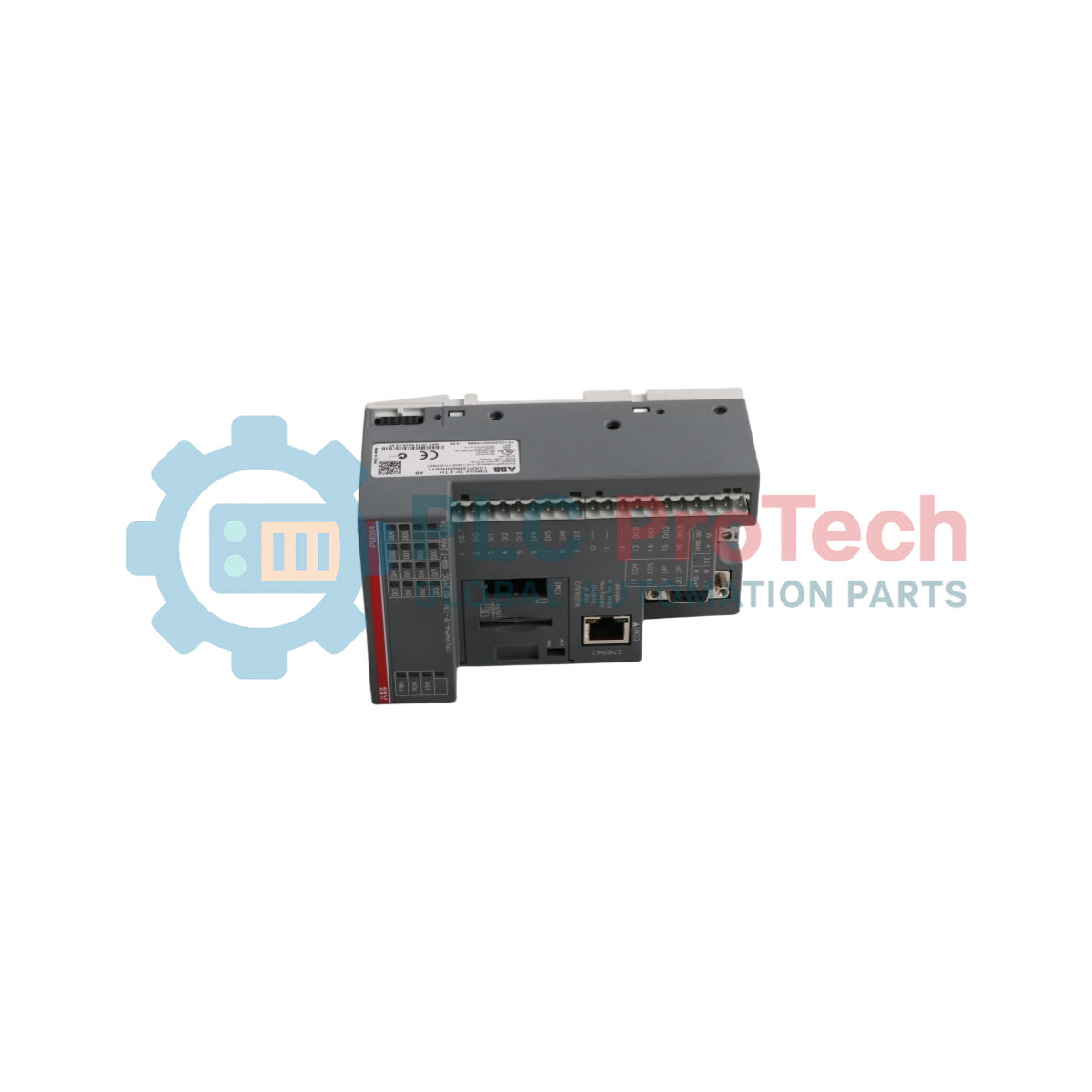

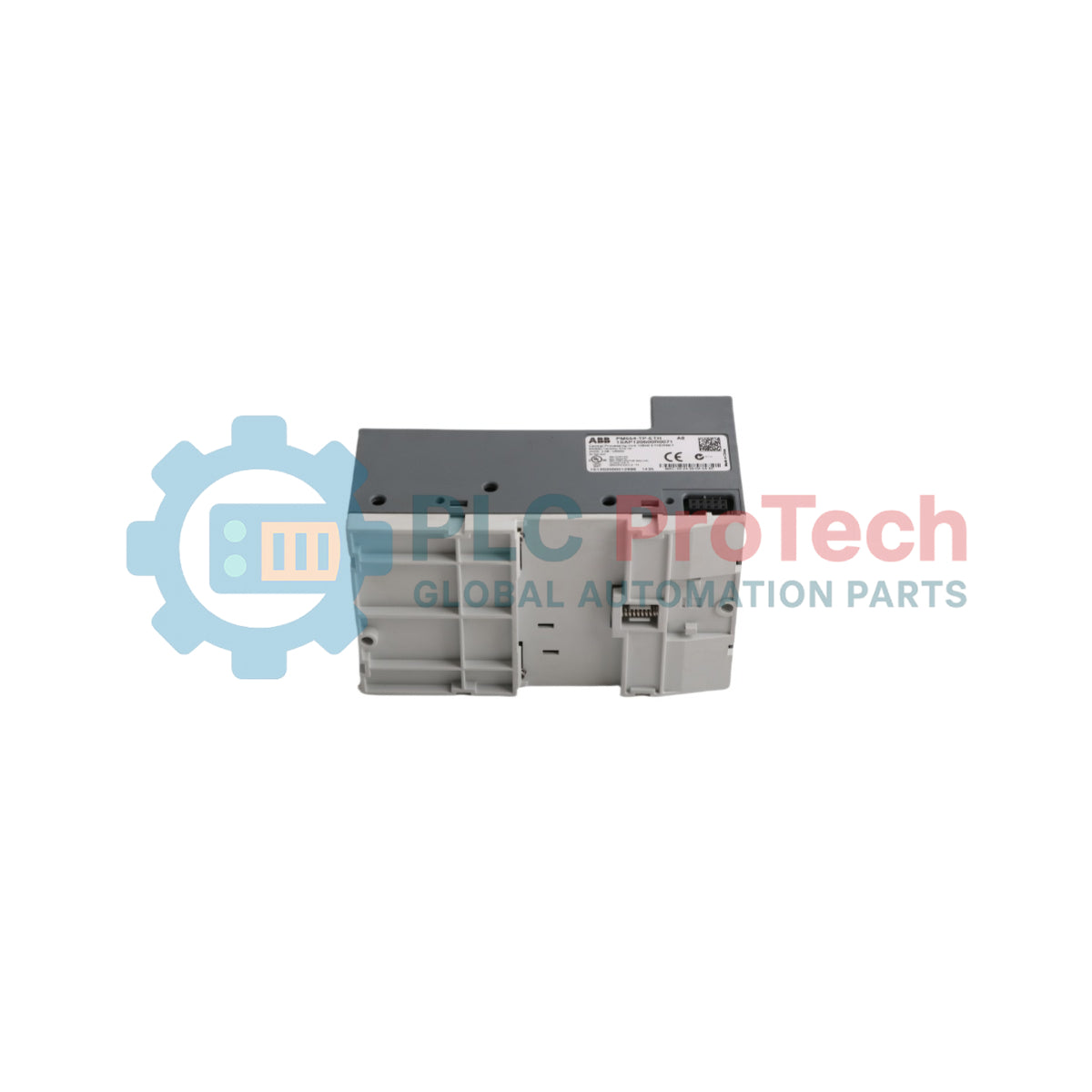

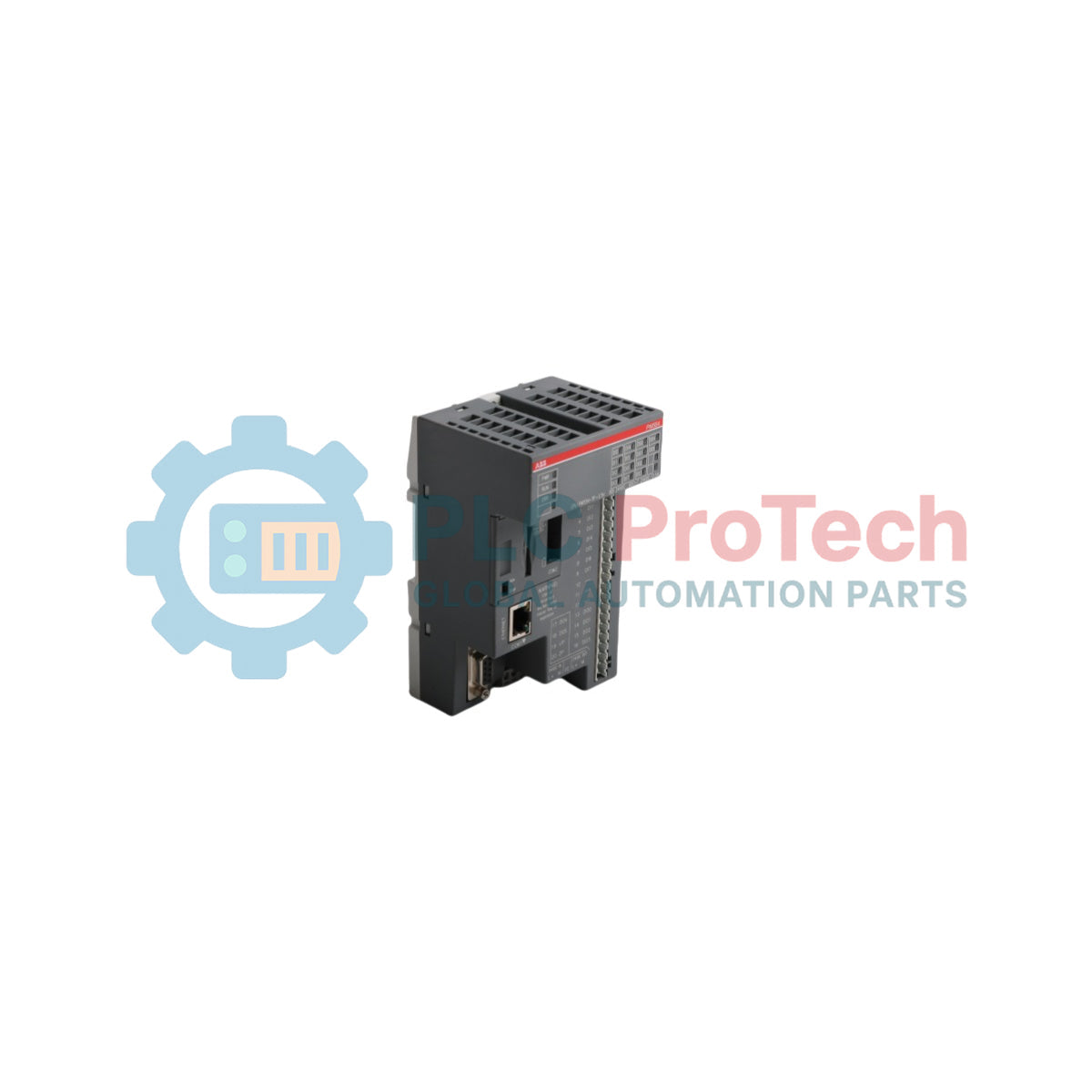

ABB PM554-TP-ETH 1SAP120600R0071 Automate programmable AC500-eCo

Description

Le ABB PM554-TP-ETH, dont le numéro de catalogue est 1SAP120600R0071, est un module processeur central conçu pour le système d’automate programmable AC500-eCo. Il constitue l’unité de calcul principale chargée d’exécuter les programmes de commande, de gérer les fonctions de traitement localisées et de superviser les tâches d’automatisation au sein de réseaux industriels distribués. Équipé d’un processeur ARM Freescale 32 bits fonctionnant à une fréquence d’horloge de 50 MHz, ce module offre des temps d’exécution déterministes de 0,08 ms pour 1000 instructions binaires, répondant aux exigences de précision des systèmes de commande de petite à moyenne échelle.

Le module intègre des capacités d’entrée et de sortie, avec 8 entrées numériques et 6 sorties numériques à transistors directement sur l’unité. Pour le stockage local et l’exécution des programmes, il offre 128 kB de mémoire programme Flash EPROM ainsi que des registres de rétention non volatils dédiés, sauvegardés directement dans la mémoire Flash. Les fonctions de communication sont largement intégrées : une interface Ethernet industrielle embarquée, un port série RS-485 standard (COM1) et deux emplacements d’option pour l’extension assurent une compatibilité réseau complète avec les architectures industrielles décentralisées.

Fonctionnalités

• Réseau Ethernet intégré : comprend une interface Ethernet industrielle intégrée prenant en charge l’échange de données entre appareils homologues, l’accès d’ingénierie et l’intégration dans l’architecture réseau.
• E/S à transistors intégrées : intègre directement sur le module 8 entrées numériques et 6 sorties à transistors, évitant le recours à des modules d’E/S externes pour les petites installations décentralisées.
• Performances de traitement dédiées : s’appuie sur un cœur de processeur ARM Freescale 32 bits fonctionnant à 50 MHz pour exécuter rapidement des instructions machine complexes.
• Mémoire Flash non volatile sécurisée : fournit 128 kB de mémoire programme et garantit le stockage permanent de 1 kB de données VAR RETAIN dans la mémoire Flash interne, sans équipement auxiliaire.
• Extension matérielle à deux emplacements : équipé de 2 emplacements d’option dédiés permettant d’accueillir des interfaces de communication secondaires, des modules d’horloge temps réel ou des adaptateurs de bus de terrain spécialisés.
• Boîtier mécanique compact : conception mince et peu encombrante, certifiée selon les indices d’inflammabilité UL 94 V-2 et dotée d’un indice de protection IP 20 contre les intrusions.

Applications

• Automatisation distribuée et coordination décentralisée des nœuds d’usine
• Machines de convoyage des matériaux et systèmes de tri automatisés
• Commande des pompes d’eaux usées et nœuds de gestion environnementale
• Surveillance et enregistrement de l’énergie, et contrôle de petites sous-stations
• Régulation climatique des bâtiments et infrastructures CVC localisées

Spécifications techniques

Directives d’installation

• Contraintes de tension : Raccordez l’appareil uniquement à une source d’alimentation régulée de 24 V DC respectant les tolérances absolues de 20,4 V DC à 28,8 V DC. Des niveaux de tension hors tolérances peuvent entraîner une surchauffe des bornes ou la destruction des composants internes.
• Exigences de mise à la terre du système : L’appareil repose sur un schéma de terre fonctionnelle (FE) de classe II/classe III et ne nécessite pas de conducteur de terre de protection (PE). Reliez solidement les rails DIN, le châssis métallique et les blindages de communication à une barre de terre de référence commune. Veillez à ce que les masses de signal (SGND/GND) restent isolées des chemins de terre fonctionnelle FE de la structure.
• Déclassement thermique selon l’orientation : Un montage horizontal standard permet un fonctionnement jusqu’à 60 °C. En cas de montage vertical, la température ambiante maximale passe à 40 °C et les charges de courant de sortie doivent être limitées à 50 % par groupe de bornes.
• Attention au câblage des bornes : Utilisez des sections de fil appropriées et des câbles homologués pour la température afin d’éviter que les connexions des bornes ne génèrent des risques de surchauffe localisée.
• Installation du boîtier : Fixez-le fermement sur un rail DIN Top Hat standard de 35 mm conforme à la norme CEI 60715, ou vissez-le directement sur des panneaux à l’aide de vis M4 serrées exactement à 1,2 Nm.
