Présentation du produit

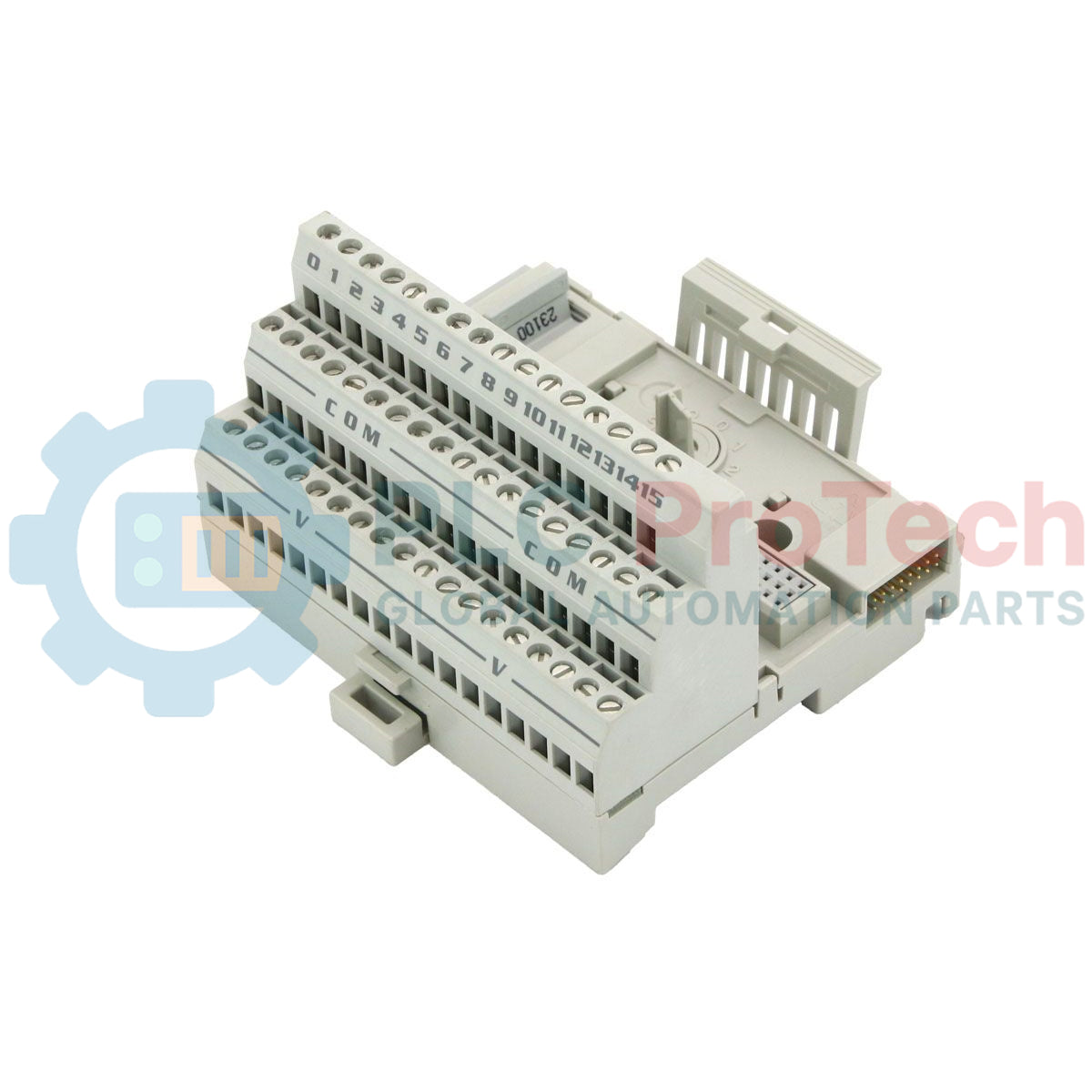

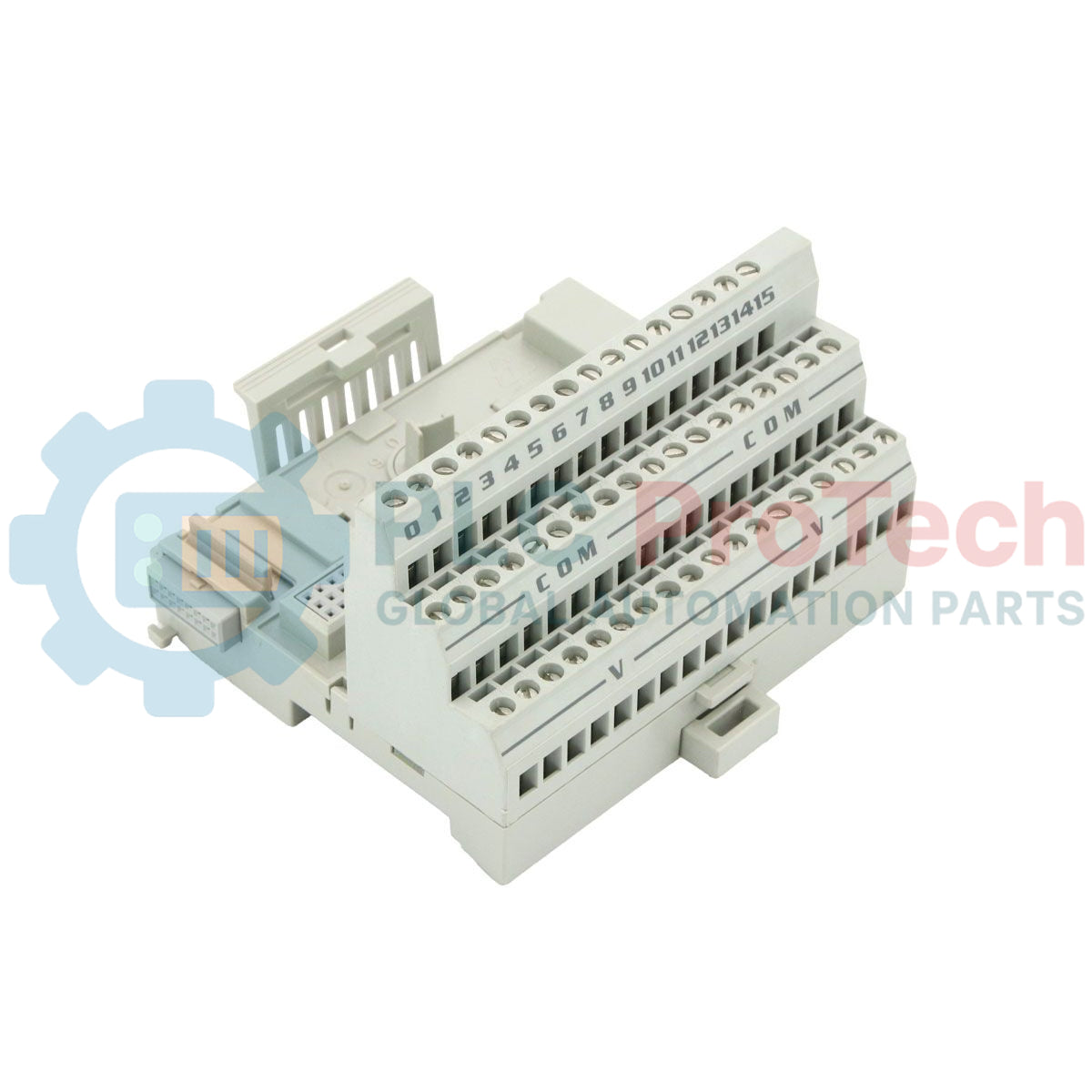

Le S200-TB3 (490176063) est une unité de base à bornes haute densité à trois rangées conçue pour le système d’E/S ABB Série 200. Ce composant d’infrastructure essentiel assure l’interface physique et électrique entre le câblage terrain et les modules d’E/S, tels que l’ICSO 08 R1. Spécialement conçu pour une intégration avec les systèmes Advant Controller et SattLine, le S200-TB3 (S200TB3) simplifie le câblage des armoires en offrant des rangées dédiées pour la distribution des signaux, de la masse et de l’alimentation. Dans des environnements industriels tels que la chimie et la fabrication, cette base à bornes est indispensable pour maintenir l’intégrité des signaux et faciliter la maintenance. Sa conception robuste à bornes à vis garantit des connexions sécurisées lors des cycles thermiques, réduisant efficacement le risque de défauts intermittents et minimisant les temps d’arrêt du système lors du remplacement à chaud ou des mises à niveau des modules d’E/S.
Configuration technique
L’architecture du S200-TB3 est optimisée pour une gestion efficace des câbles et une distribution d’alimentation au sein de l’écosystème Série 200 :
-

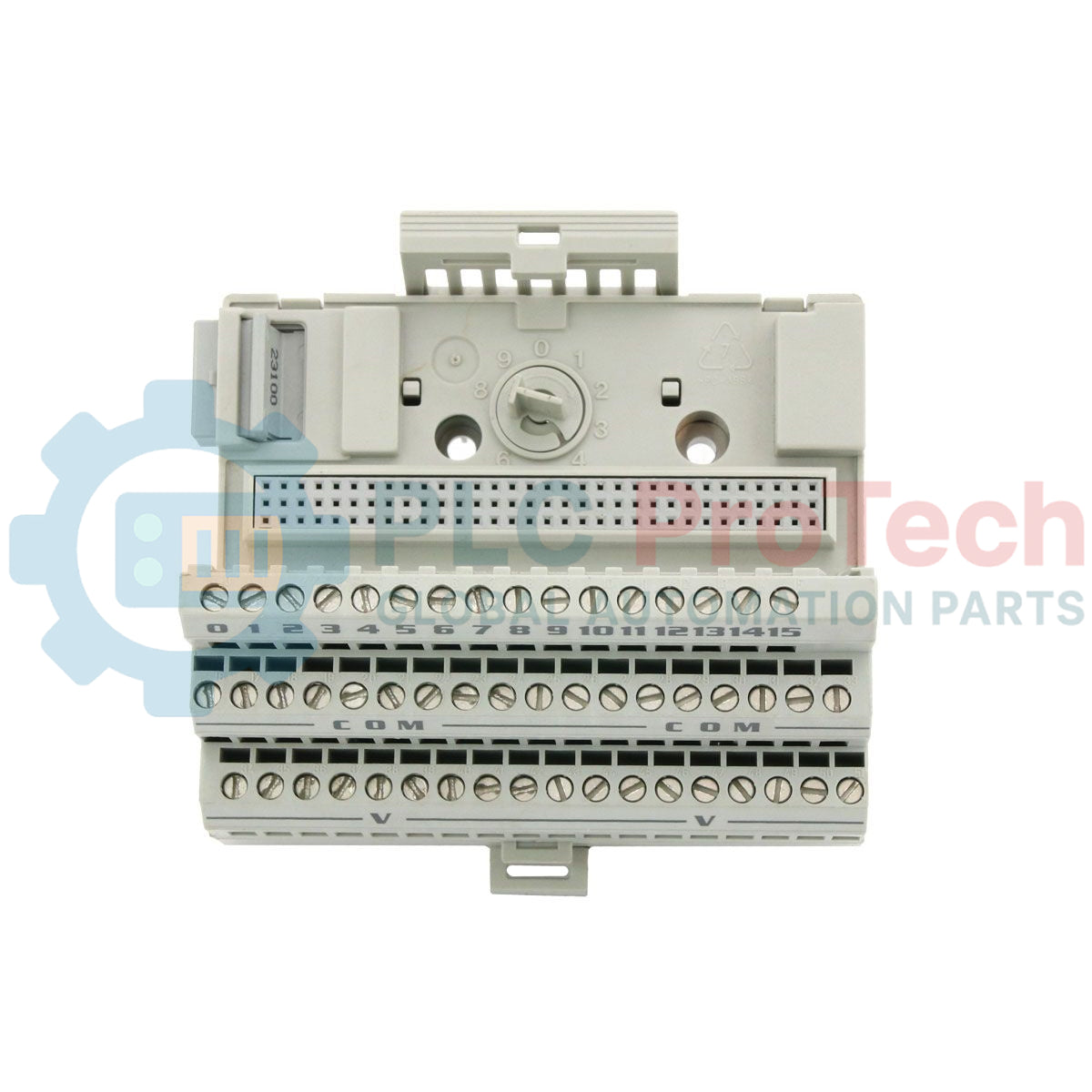

Logique à trois rangées de bornes :
-
Rangée supérieure : 16 bornes à vis dédiées au routage principal des signaux d’E/S.
-
Rangée du milieu : 18 bornes interconnectées en interne pour les retours 0 V CC (masse commune).
-
Rangée inférieure : 18 bornes généralement utilisées pour la distribution +24 V CC vers les capteurs et actionneurs terrain.
-

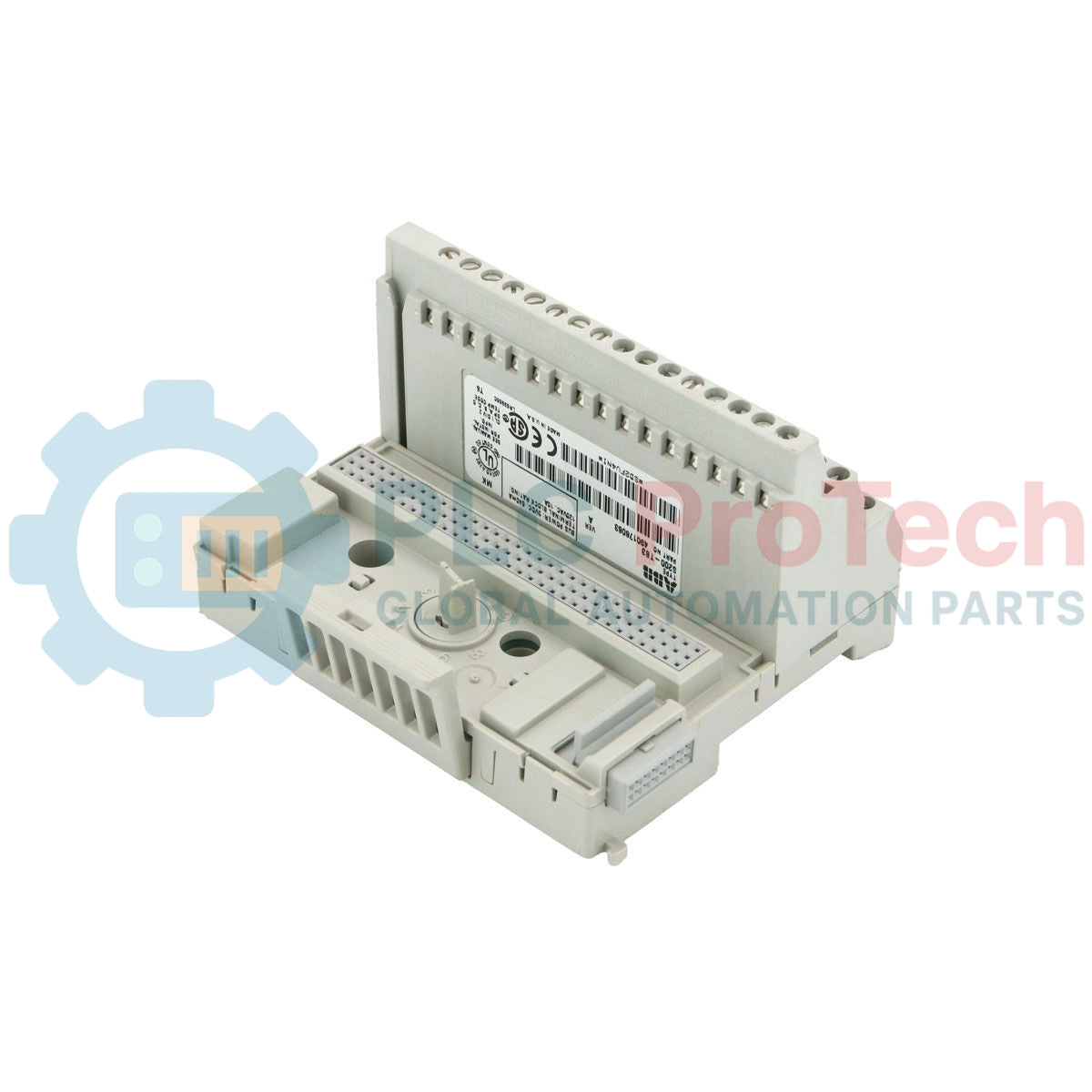

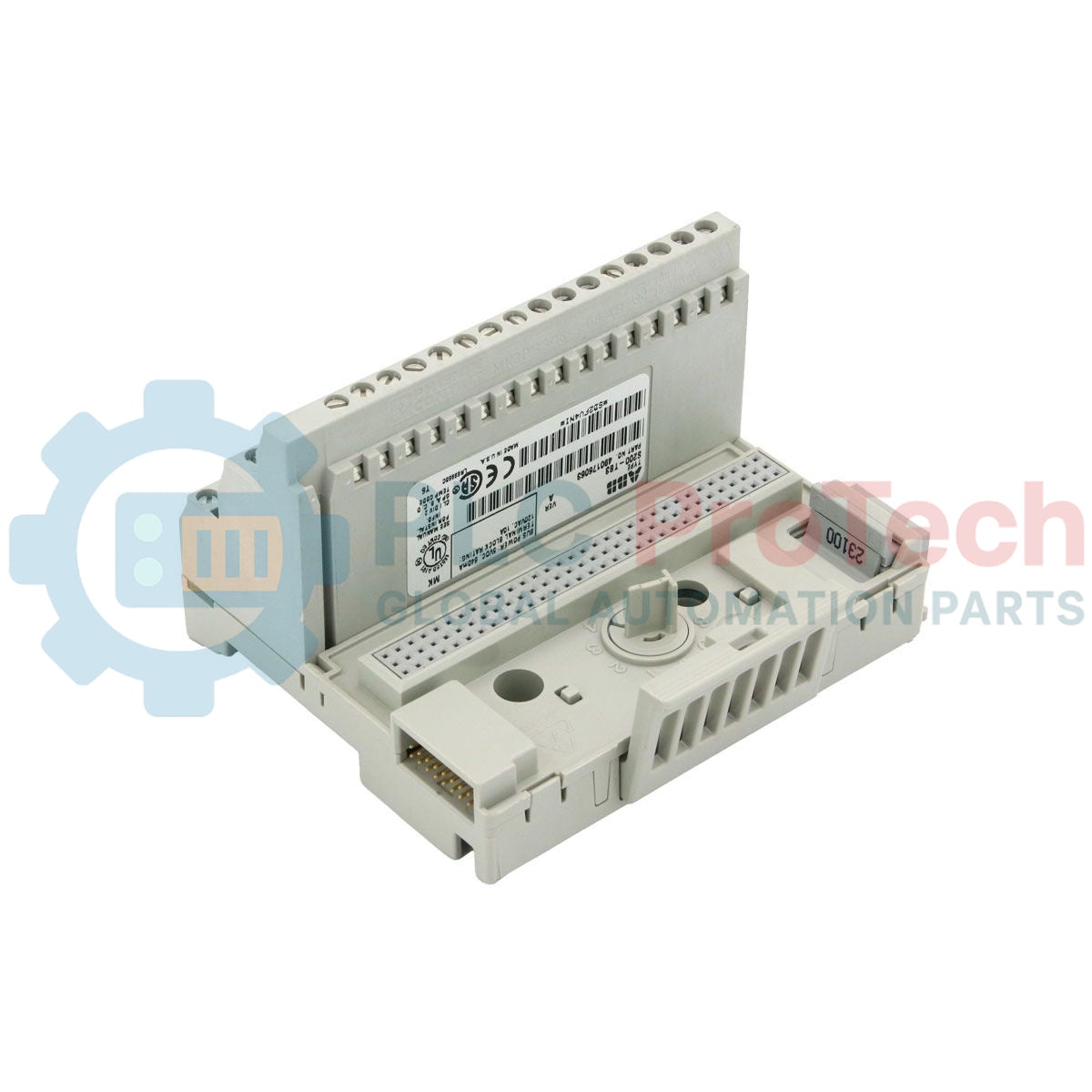

Interface modulaire : Dispose d’un connecteur de fond de panier spécialisé permettant aux modules d’E/S Série 200 d’être directement branchés sur la base, facilitant les capacités de « changement sous tension ».
-
Bus d’alimentation intégré : Le bus interne des rangées du milieu et inférieure réduit considérablement le besoin de fils de liaison externes, assurant une armoire de contrôle plus propre et plus fiable.
-
Montage sur rail DIN : Fixation standard à encliqueter sur rails DIN de 35 mm, garantissant une installation rapide et une grande stabilité mécanique.
Caractéristiques techniques
| Caractéristique |
Détails de la spécification |
| Modèle |

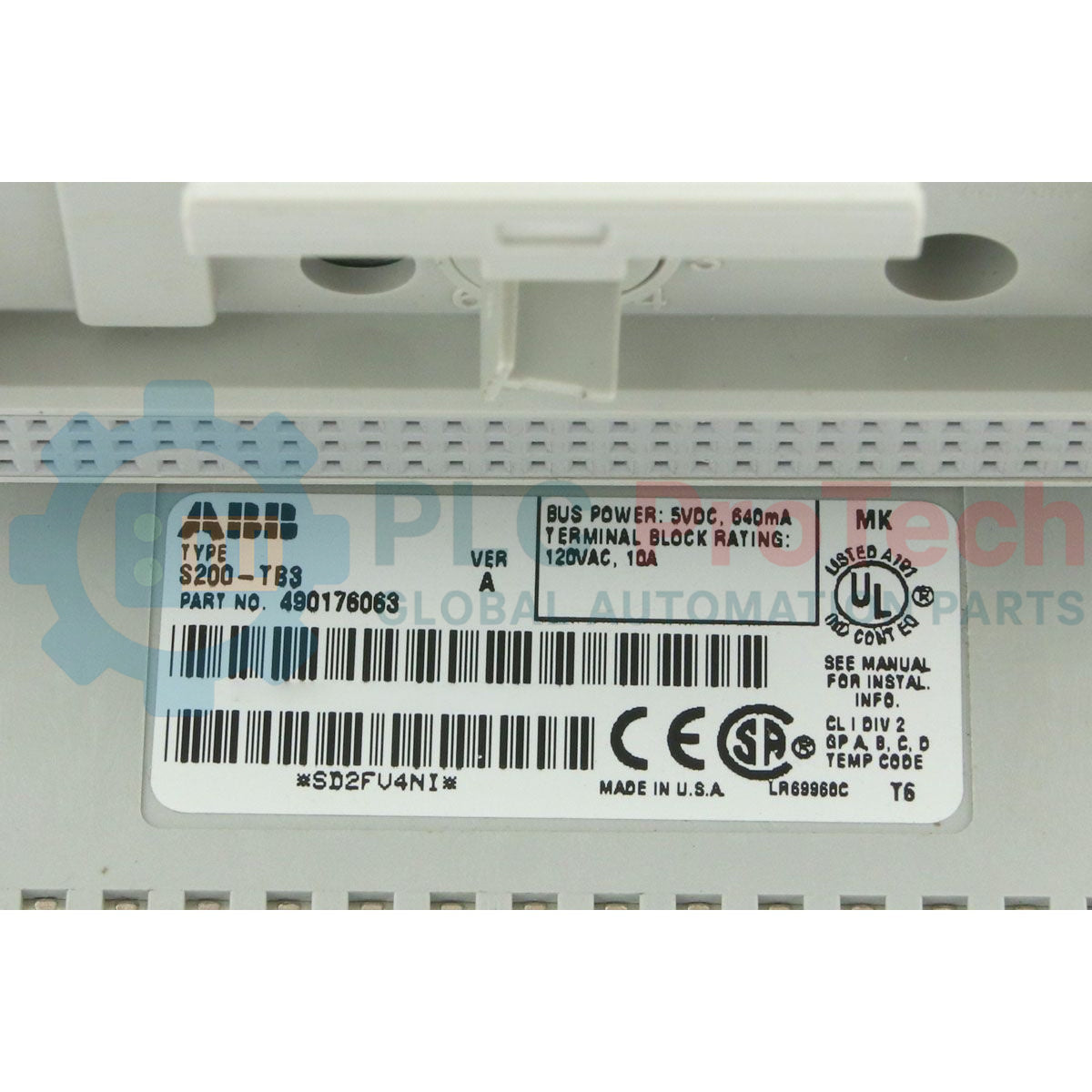

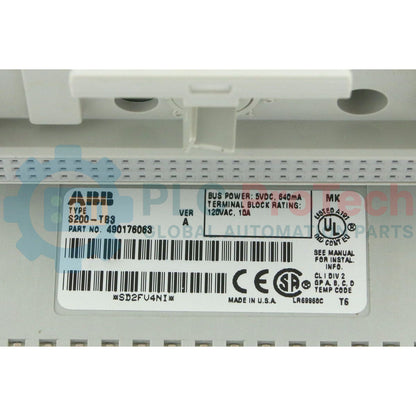

S200-TB3 (490176063) |
| Marque |
ABB |
| Série |
Série 200 I/O |
| Type de borne |
Bornes à vis (3 rangées) |
| Bornes de signal d’E/S |
16 (rangée supérieure) |
| Bornes commune/alimentation |
18 (0 V) / 18 (+24 V) |
| Systèmes compatibles |
Advant Controller, SattLine |
| Dimensions (L x H x P) |
93 mm x 95 mm x 58 mm |
| Poids net |
0,22 kg |
| Montage |
Rail DIN 35 mm |
FAQ techniques
Puis-je mélanger différents modules d’E/S Série 200 sur la même base S200-TB3 ?
Bien que le S200-TB3 soit physiquement compatible avec la plupart des modules Série 200, vous devez vous assurer que le câblage des trois rangées correspond au brochage spécifique du module installé (par exemple analogique vs numérique) afin d’éviter tout dommage matériel.
Quelle est la section maximale de câble prise en charge par les bornes à vis ?
Les bornes du S200-TB3 acceptent généralement des câbles de 0,5 à 2,5 mm² (20 à 14 AWG). Nous recommandons l’utilisation de manchons isolants pour toutes les connexions de fils multibrins afin d’assurer une fiabilité à long terme.
La rangée du milieu (0 V) a-t-elle une limite de courant ?
Oui. Bien que les bornes soient interconnectées, le courant total sur le bus interne ne doit pas dépasser la capacité nominale du système (généralement 10 A au total pour la base). Calculez toujours la charge totale des capteurs/actionneurs connectés lors de la phase de conception.
Guide d’ingénierie et d’installation
Normes de câblage et de couple de serrage
Lors du raccordement des fils terrain au S200-TB3, respectez un couple de serrage de 0,5 à 0,6 N·m (4,4 à 5,3 in-lb). Un serrage insuffisant peut provoquer un échauffement résistif et une perte de signal, tandis qu’un serrage excessif risque d’endommager la cage de vis ou la piste interne du circuit imprimé. Pour les rangées de distribution 0 V et +24 V, assurez-vous que l’alimentation est connectée à au moins deux bornes si la charge totale dépasse 5 A afin de répartir les contraintes thermiques.
Alignement et insertion des modules
Lors de l’insertion d’un module d’E/S dans le S200-TB3, alignez soigneusement les guides latéraux avant d’appuyer sur le module pour le connecter à la base. Vous devez entendre un « clic » distinct lorsque le mécanisme de verrouillage s’enclenche. Une inspection visuelle des broches du connecteur avant l’installation est recommandée pour vérifier qu’aucune broche n’a été pliée lors des cycles de maintenance précédents.
Mise à la terre et atténuation des interférences
Pour les signaux analogiques ou numériques à haute vitesse, maintenez la séparation des fils de signal dans la rangée supérieure des câbles secteur haute puissance dans le même conduit. Bien que la rangée du milieu fournisse une masse commune 0 V, assurez-vous que l’alimentation 24 V CC est correctement référencée à la terre système en un point unique afin d’éviter les boucles de masse susceptibles de perturber les mesures sensibles des E/S Série 200.
