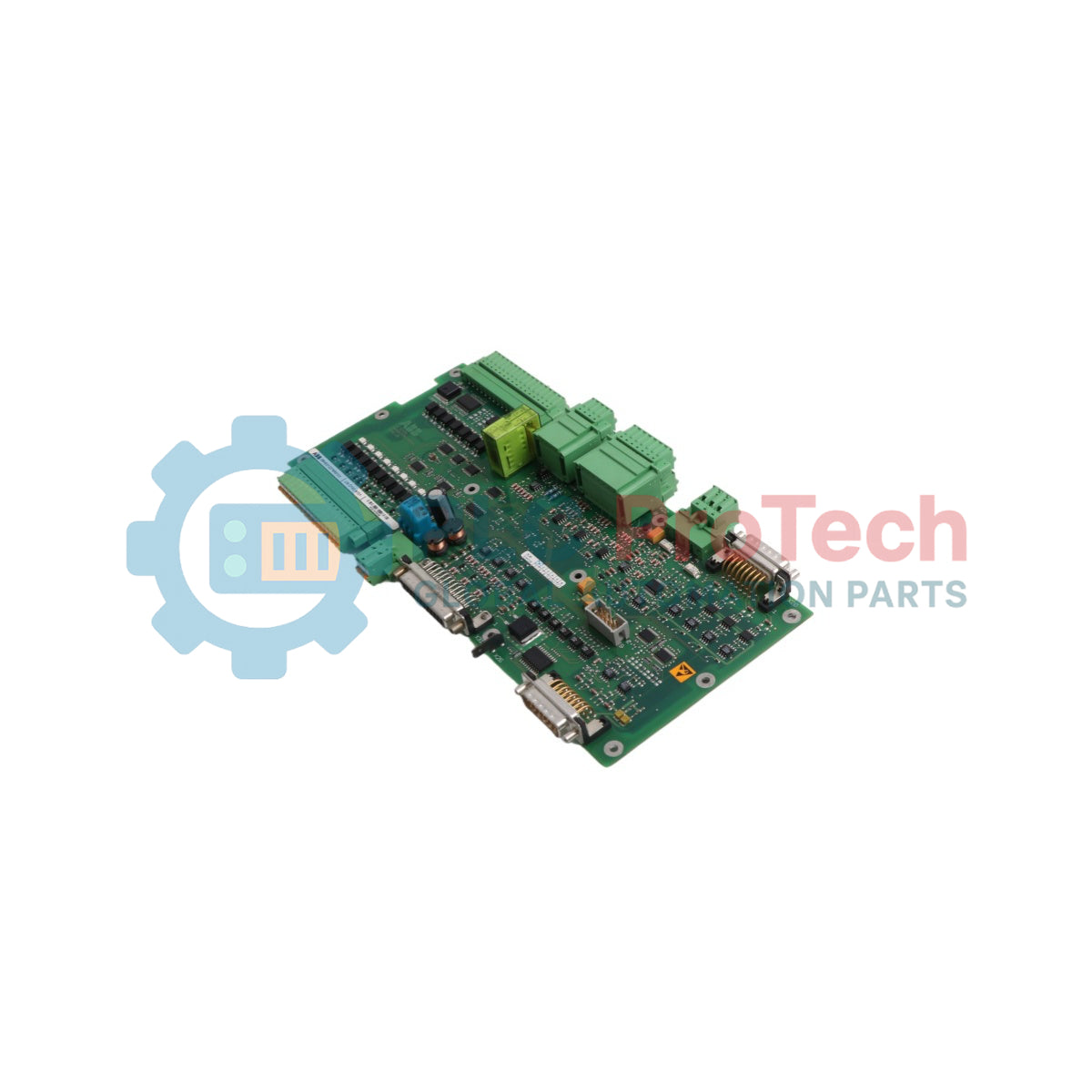

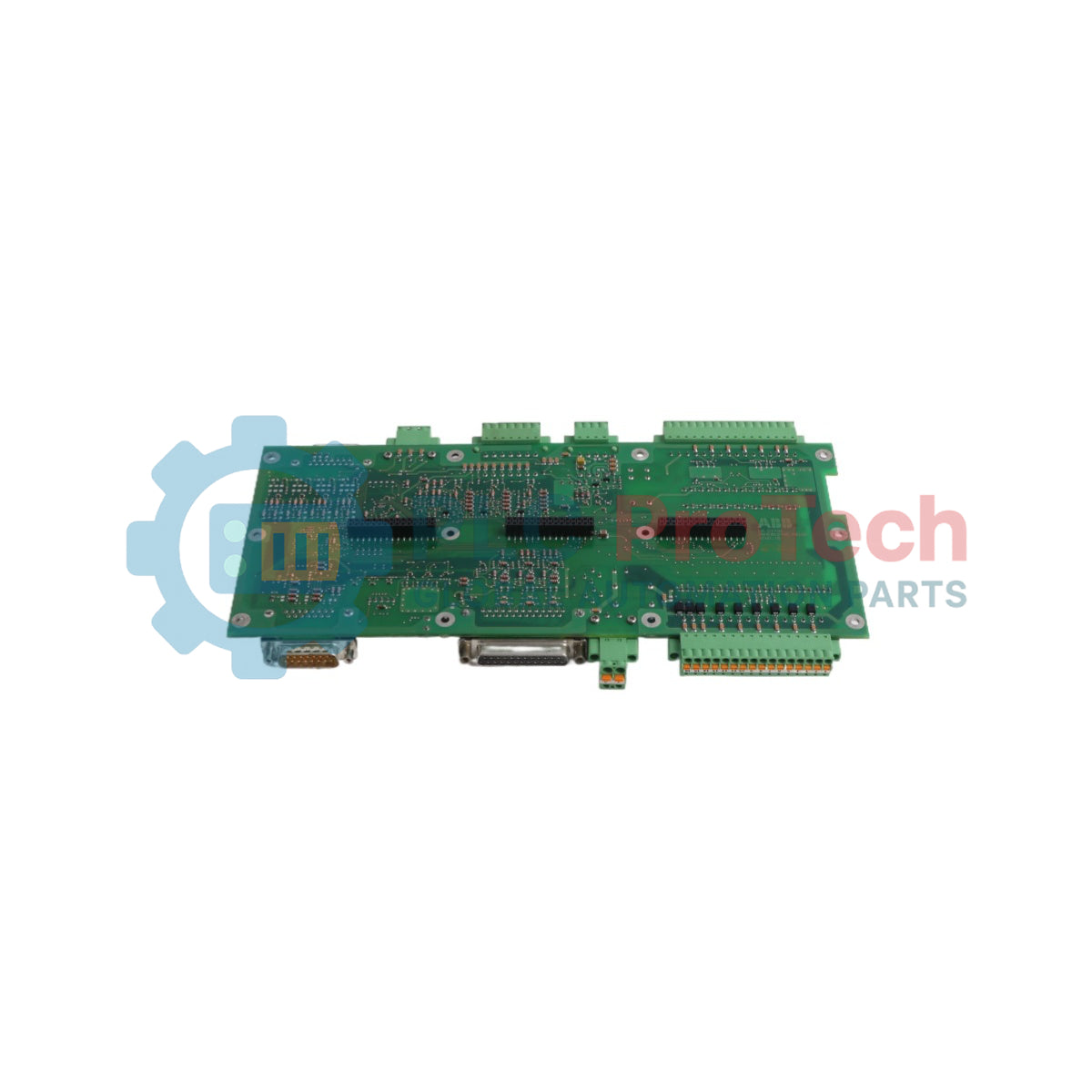

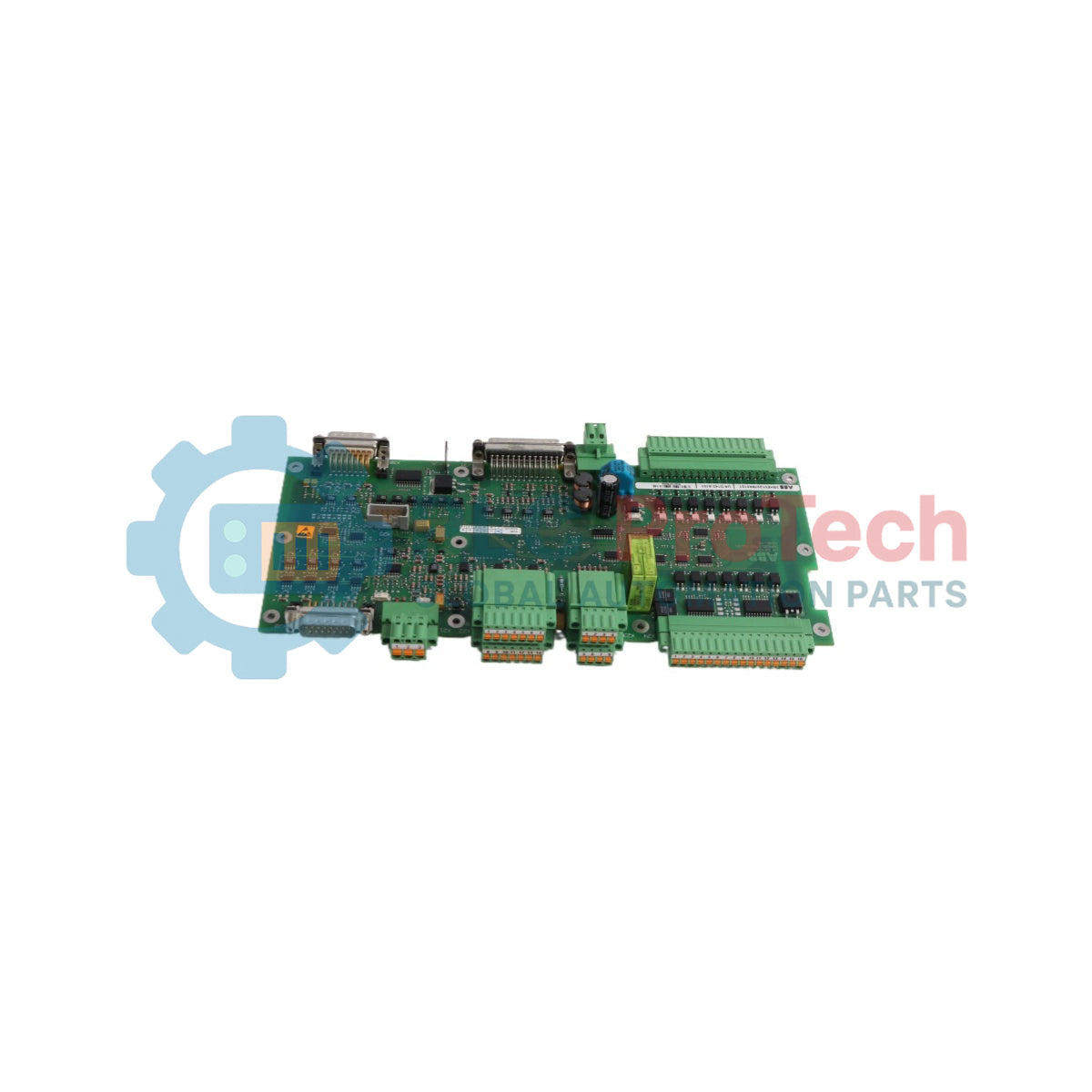

L’ABB 3BHE012551R0001 UAD142A01 est un composant matériel à haute intégrité développé spécifiquement pour la série de systèmes d’excitation et de commande UNITROL. Ce module fonctionne comme une carte de commande d’excitation dédiée, régulant le courant d’excitation critique et les tensions du rotor nécessaires à la stabilité déterministe des générateurs synchrones et des grands moteurs industriels. Identifiée par le numéro de pièce de fabrication 3BHE012551R0001 et la désignation de module UAD142A01, la carte intègre des topologies précises de conditionnement du signal, des diagnostics d’état par composants montés en surface et des connexions de bus robustes par câbles plats. Conçue pour gérer les pics transitoires rapides sur les réseaux électriques industriels lourds, sa disposition de circuits localisée isole les processeurs logiques numériques sensibles des perturbations affectant les circuits d’excitation de forte puissance, maintenant la synchronisation continue des boucles et évitant les arrêts systémiques de la production d’électricité.
Caractéristiques
- Architecture de commande spécialement conçue pour s’intégrer aux ensembles de châssis de régulateurs automatiques de tension (AVR) UNITROL.
- Connecteurs à embase à nappe multipoints mettant en œuvre des liaisons à faible impédance pour des vitesses de traitement déterministes.
- Voyants LED montés en surface fournissant une vérification en temps réel de l’état du matériel et un diagnostic des pannes.
- Conception de circuits imprimés multicouches blindés offrant une meilleure réjection du bruit sur les plateformes industrielles à forte densité électromagnétique.
Applications
- Boucles de régulation automatique de tension et d’excitation du champ des générateurs dans les installations de production d’électricité.
- Systèmes de commande de moteurs synchrones déployés dans les infrastructures pétrolières, gazières et minières lourdes.
- Systèmes d’excitation statique nécessitant des voies isolées de conditionnement des signaux analogiques-numériques.
Spécifications techniques
| Paramètre |
Spécification |
| Fabricant |
ABB |
| Numéro de modèle |
UAD142A01 |
| Identifiant produit / code catalogue |
3BHE012551R0001 |
| Compatibilité du système |
Systèmes de commande et d’excitation UNITROL |
| Classification du composant |
Carte de commande / d’interface d’excitation |
| Pays d’origine |
Suisse |
| Poids d’expédition (calculé) |
0,55 kg |
| Dimensions de l’emballage (calculées) |
255 mm x 195 mm x 40 mm |
Directives d’installation
Pour éviter une défaillance de boucle ou une dégradation immédiate des bornes des composants de traitement pendant les cycles de remplacement, exécutez les séquences de montage en stricte conformité avec les procédures de sécurité de l’installation.
AVERTISSEMENT CRITIQUE : TENSION MORTELLE PRÉSENTE
Isolez toutes les alimentations haute tension entrantes et tous les bus d’alimentation auxiliaire avant de découvrir le bâti du module. Les systèmes d’excitation conservent d’importantes charges capacitives dans le champ ; la manipulation de modules sur un châssis non mis à la terre ou sous tension peut provoquer un arc électrique catastrophique, la destruction des composants et des blessures graves.
1
Imposer une consignation complète du système
Ouvrez les disjoncteurs principaux, consignez les commandes d’alimentation auxiliaire et utilisez un voltmètre étalonné pour vérifier qu’il ne reste aucune énergie active dans les circuits du champ d’excitation.
2
Appliquer les mesures de protection contre les décharges électrostatiques
Portez correctement un bracelet antistatique homologué, relié à une prise de terre structurelle vérifiée, avant d’ouvrir l’emballage de transport protecteur antistatique.
3
Aligner, insérer et verrouiller les connecteurs des câbles en nappe
Alignez les détrompeurs des câbles du bus système sur les broches du connecteur du module, appuyez uniformément jusqu’à ce qu’ils soient fermement enclenchés, puis verrouillez les ergots de retenue mécaniques intégrés.
