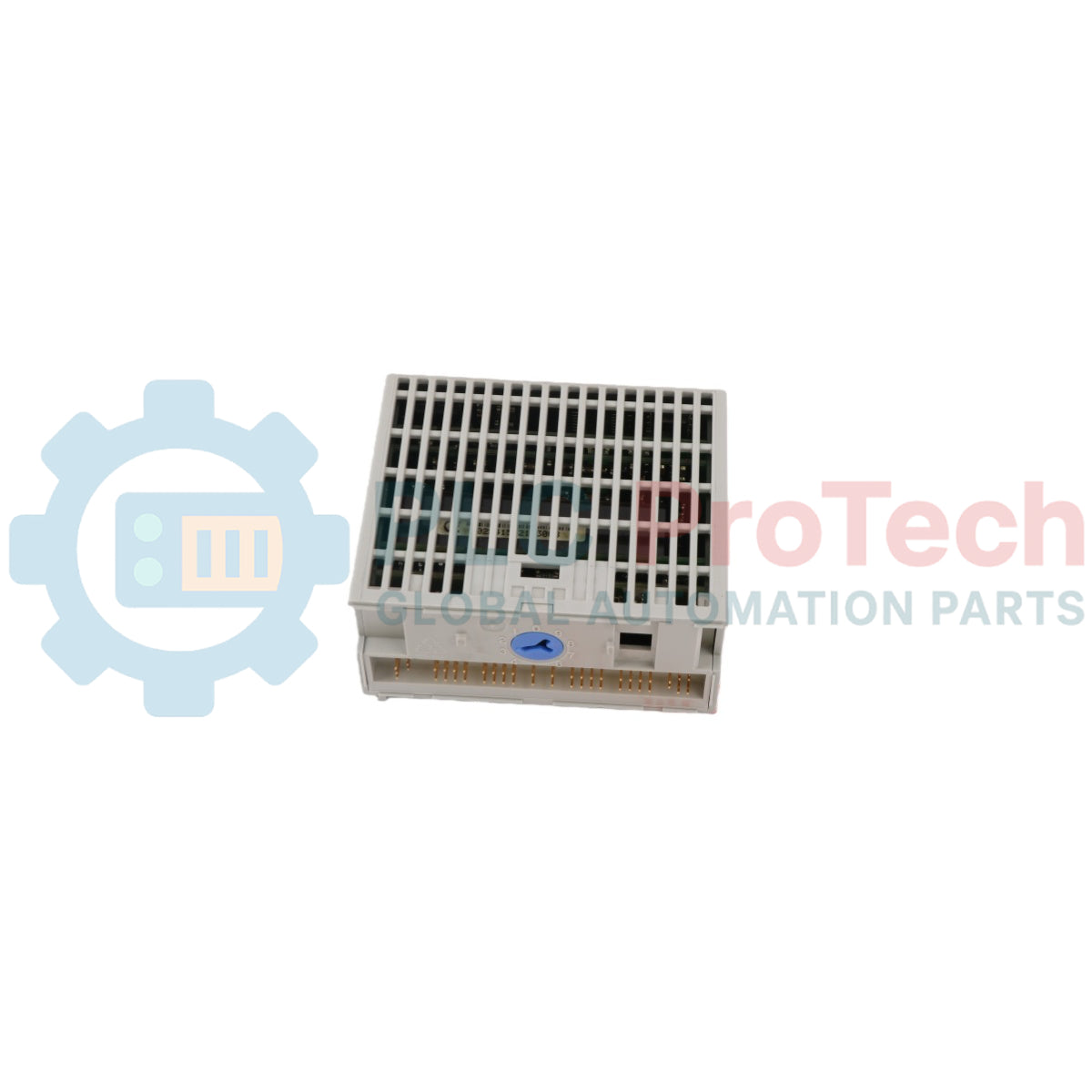

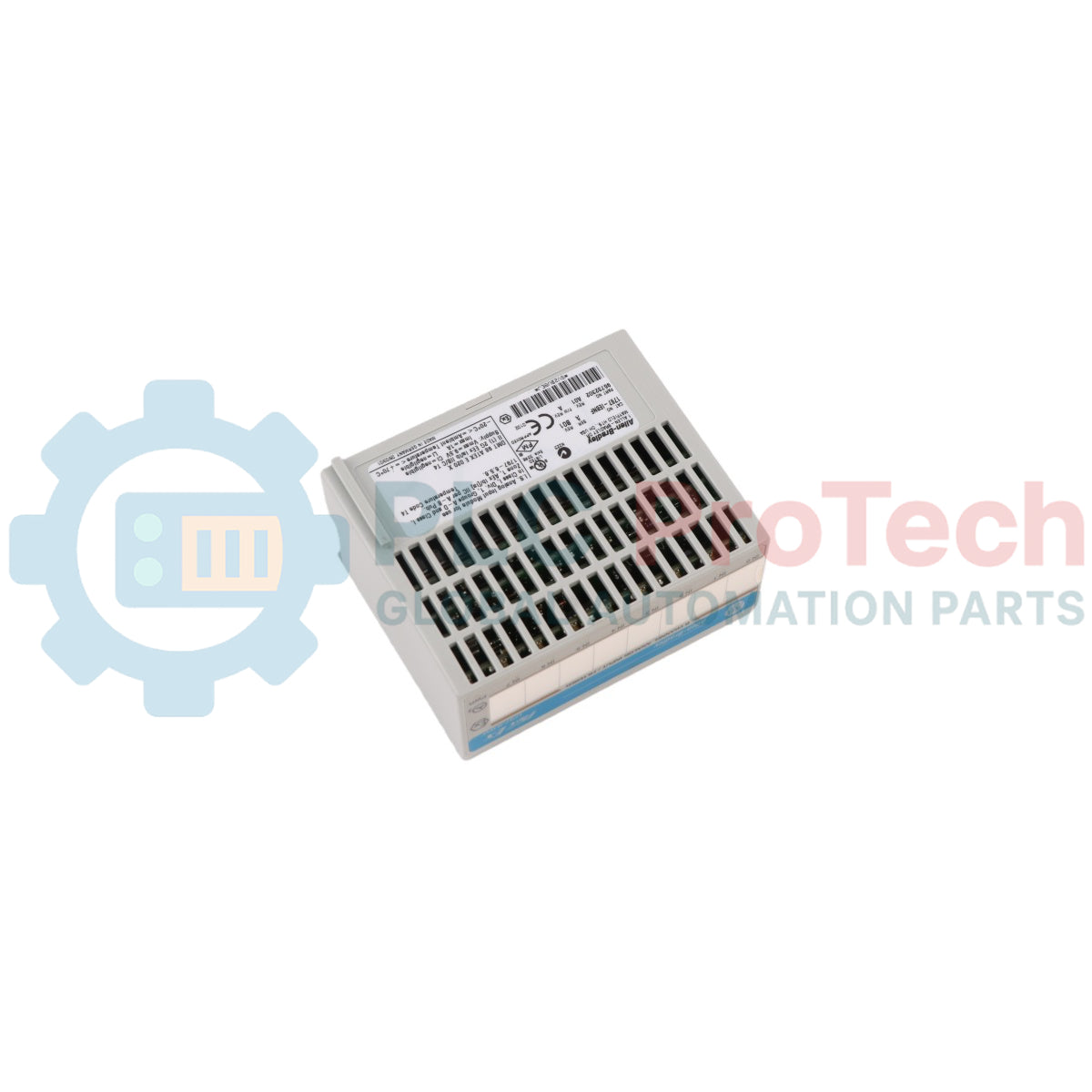

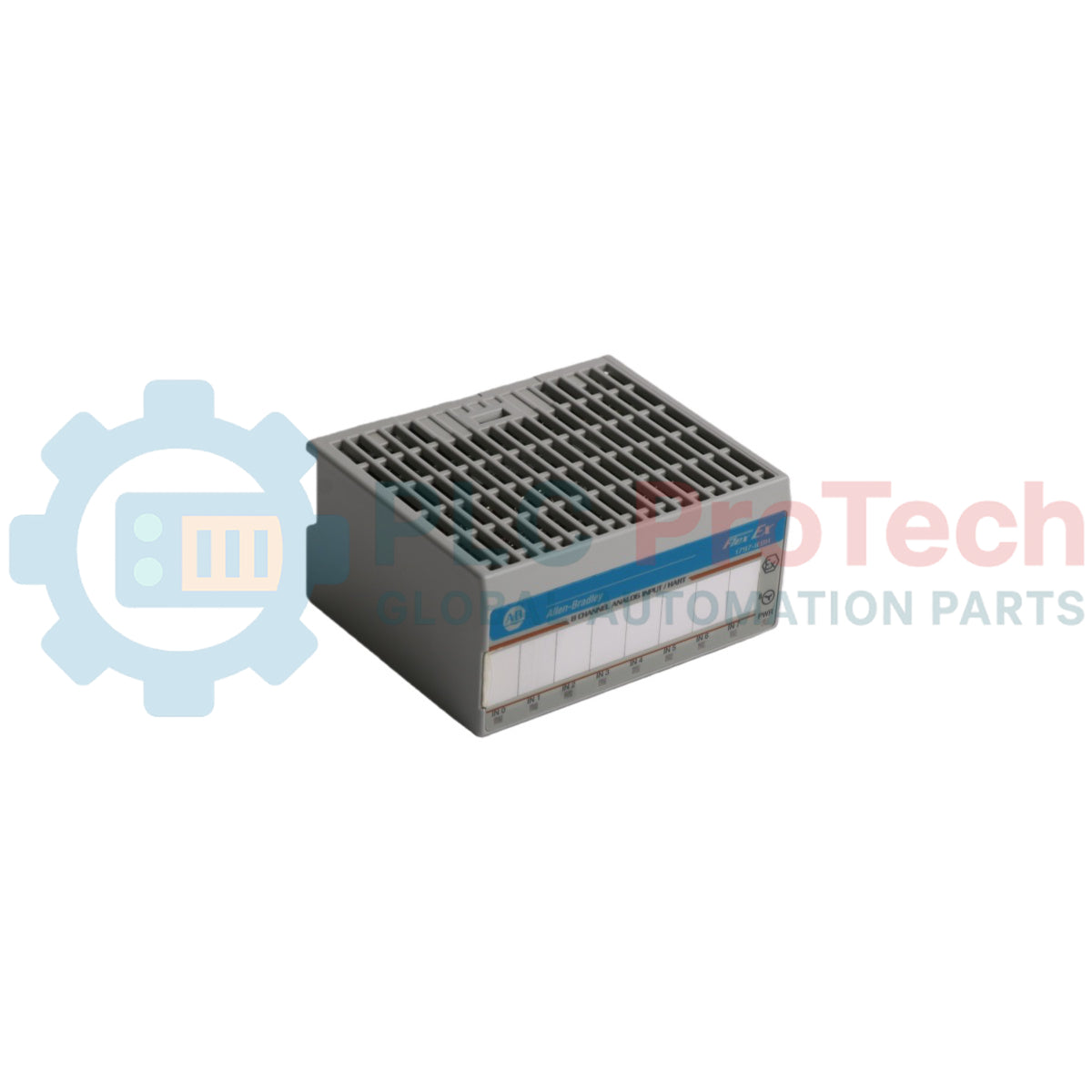

Module d’entrée analogique à sécurité intrinsèque Allen-Bradley 1797-IE8 FLEX Ex

Description

Le 1797-IE8 est un module d’entrée analogique haute densité à sécurité intrinsèque conçu pour un déploiement direct dans des environnements dangereux au sein de l’architecture distribuée FLEX Ex. Ce composant traite les signaux d’instrumentation standard provenant de jusqu’à huit transmetteurs terrain, en convertissant les formes d’onde de courant en registres de données numérisés sur une interface de fond de panier interne isolée. En maintenant des circuits électriques à faible énergie, l’appareil isole les configurations d’alimentation côté terrain afin d’empêcher tout déclenchement de combustion dans des atmosphères contenant des gaz, vapeurs ou poussières inflammables.

Ce module comprend huit voies d’entrée analogiques non isolées configurées pour être connectées à des transmetteurs à deux ou quatre fils sur une plage de signalisation de 4 à 20 mA. Le 1797-IE8 se monte solidement sur une base de bornes FLEX Ex dédiée, permettant la communication numérique avec les automates programmables hôtes via des adaptateurs réseau spécialisés à sécurité intrinsèque prenant en charge les configurations de protocole ControlNet Ex. Il est couramment utilisé dans les procédés pétrochimiques, les forages offshore, les complexes de raffinage et les usines de synthèse de produits chimiques spéciaux nécessitant une stricte conformité aux normes de protection contre les explosions.

Fonctionnalités

• Huit voies analogiques discrètes conçues pour des connexions terrain à sécurité intrinsèque.
• Traitement direct des boucles de courant industrielles standard de 4 à 20 mA.
• Conception modulaire enfichable pour une intégration et une maintenance efficaces de la base de bornes.
• Barrières d’isolation galvanique internes séparant l’instrumentation côté terrain de l’infrastructure de contrôle.
• Fonctionnalité de diagnostic intégrée permettant d’identifier les défauts de signal en circuit ouvert ou en court-circuit.

Applications

• Suivi de la pression des colonnes de distillation des raffineries de pétrole.
• Systèmes de surveillance des gaz combustibles sur les plateformes pétrolières offshore.
• Mesure continue du niveau des réservoirs de stockage de produits chimiques.
• Boucles de contrôle de la température des procédés de dosage de solvants pharmaceutiques.

Spécifications techniques

Connexions/interfaces

Directives d’installation

Précautions concernant les zones dangereuses

Vérifiez que toutes les procédures d’installation sont conformes aux codes électriques nationaux locaux applicables aux emplacements dangereux. Assurez-vous que le module est associé exclusivement à une embase de bornier à sécurité intrinsèque FLEX Ex homologuée afin de maintenir les paramètres de protection appropriés en matière de limitation d’énergie.

Installation sur rail DIN

Accrochez la partie supérieure du châssis du module dans la rainure supérieure du rail DIN standard de 35 mm. Faites pivoter le boîtier vers le bas en exerçant une force constante jusqu’à ce que les languettes de verrouillage inférieures s’enclenchent sur le rebord métallique du rail.

Blindage et mise à la terre

Raccordez tous les blindages des câbles d’instrumentation à la barre de mise à la terre du châssis dédiée, fournie sur l’ensemble de l’embase de bornier. Ne mettez pas le blindage du câble à la terre aux deux extrémités du câble afin d’éviter de créer une boucle de masse dans la zone dangereuse.

Gestion thermique

Laissez un dégagement minimal de 50 mm sur tous les côtés de l’ensemble de borniers afin de faciliter la circulation naturelle de l’air. Vérifiez que la ventilation du boîtier maintient la température ambiante près du corps du module en dessous de 60 °C dans les conditions de charge maximale.

FAQ

Quelle est la fonction principale de ce composant matériel ?

Il fournit une interface permettant de recevoir et de numériser les signaux analogiques provenant de transmetteurs de terrain situés dans des atmosphères explosives, tout en empêchant les énergies susceptibles de provoquer une inflammation.

Ce module nécessite-t-il une barrière Zener externe ?

Non, le module intègre une isolation galvanique et des circuits de limitation d’énergie conçus pour fonctionner directement avec des appareils de terrain situés dans des zones dangereuses.

Cet appareil peut-il mesurer des entrées de tension, par exemple de 0 à 10 V ?

Non, ce modèle spécifique est conçu exclusivement pour accepter et traiter des signaux de boucle de courant standard de 4 à 20 mA.

Quelle embase de bornier est compatible avec cette unité ?

Il est conçu pour se brancher directement sur les embases de bornier à sécurité intrinsèque 1797-TB3 ou 1797-TB3S.

Cette unité peut-elle être remplacée alors que l’adaptateur réseau est actif ?

Oui, il permet de retirer et de remplacer les modules sous tension dans les zones dangereuses lorsqu’il est utilisé avec des borniers FLEX Ex appropriés.

Comment le contrôleur détecte-t-il la déconnexion d’un fil de capteur ?

Le module enregistre un paramètre de défaut de sous-plage lorsque le courant d’entrée chute nettement en dessous du seuil standard de 4 mA.

Les huit voies d’entrée sont-elles isolées électriquement les unes des autres ?

Les huit voies partagent une référence interne commune au sein du module, bien que le groupe soit isolé du fond de panier principal de commande.

Quel protocole de communication le module utilise-t-il pour communiquer avec l’automate programmable ?

Il envoie les données via le fond de panier local vers un adaptateur réseau 1797, qui se connecte généralement au contrôleur principal via un réseau ControlNet Ex.

Un étalonnage est-il nécessaire avant la mise en service de l’unité ?

Le matériel est étalonné en usine avant expédition, mais les paramètres de zéro et d’échelle électroniques peuvent être ajustés via le logiciel du contrôleur.

Quelle est la température maximale de fonctionnement de ce composant ?

L’unité est conçue pour fonctionner de manière fiable dans des environnements industriels ambiants pouvant atteindre 60 °C, sans refroidissement actif.
