Fabricant : BECKHOFF
N° de produit : CP6911-0000-0000
Pays d'origine :Allemagne
Type de produit : Panneaux de commande HMI
Paiement : Virement bancaire, Western Union
Poids : 500g
Port d'expédition : Xiamen
Garantie : 12 mois

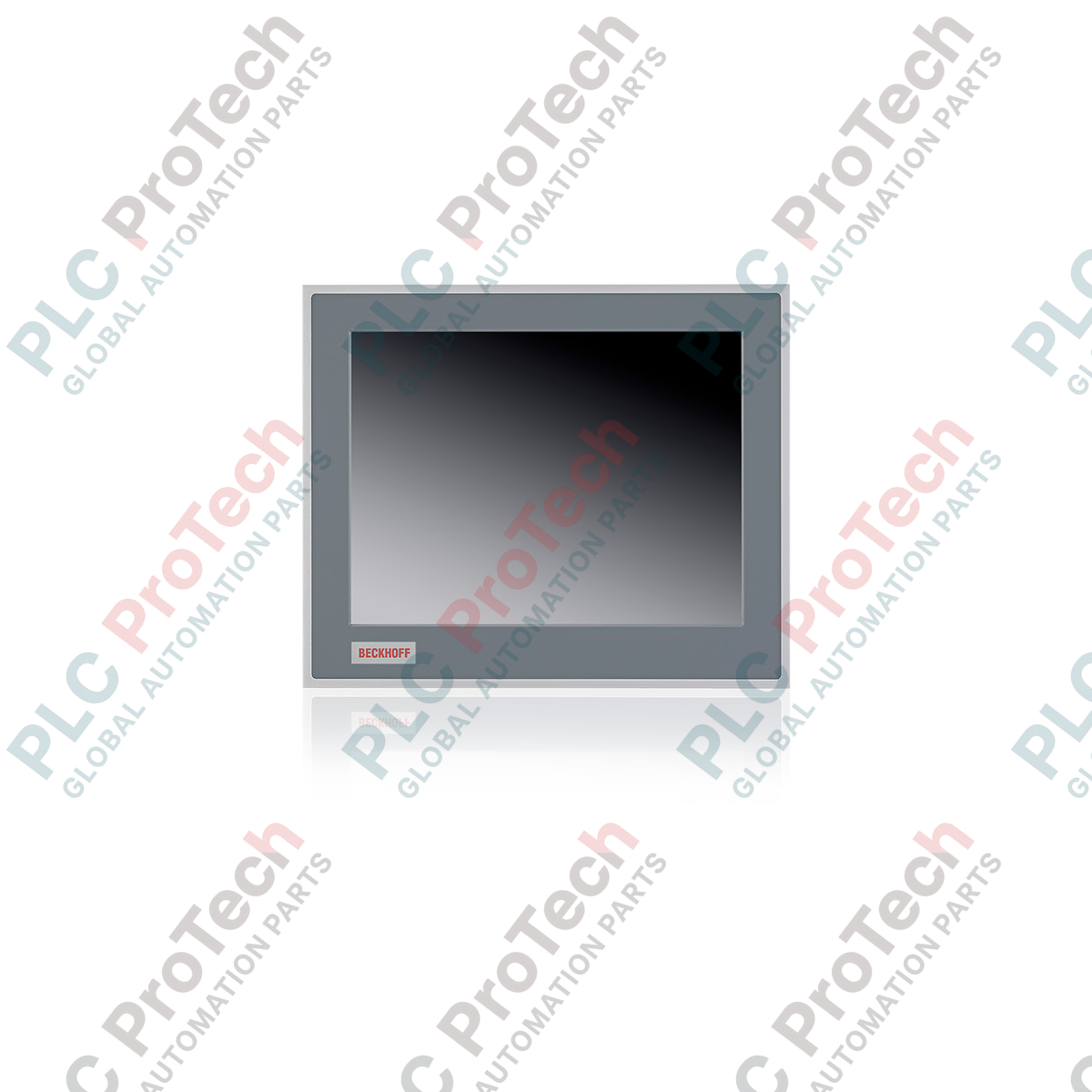

Optimisé pour une installation peu encombrante dans les portes d’armoires de commande ou sur des bras de montage, le Beckhoff CP6911-0000-0000 fait office d’interface opérateur industrielle haute performance dotée d’un écran TFT de 12 pouces offrant une résolution SVGA de 800 x 600. Cet appareil intègre la technologie propriétaire d’interface DVI/USB Extended de Beckhoff, permettant au panneau de commande de fonctionner jusqu’à 50 mètres du PC industriel. Doté d’un cadre avant robuste en aluminium et d’un capot arrière en tôle d’acier, il assure un fonctionnement fiable dans les environnements de fabrication exigeants tout en conservant un profil physique mince.
| Paramètre | Valeur de la spécification |
|---|---|
| Fabricant | Beckhoff Automation |
| Numéro de modèle | CP6911-0000-0000 |
| Taille / type d’écran | Écran LCD TFT de 12 pouces |
| Résolution | 800 x 600 pixels (SVGA) |
| Type d’écran tactile | Écran tactile résistif analogique à un doigt |
| Technologie d’interface | DVI-E (DVI étendu) et USB-E 2.0 |
| Distance maximale de connexion | Jusqu’à 50 mètres du PC industriel |
| Tension d’alimentation | 24 V CC (20,4 à 28,8 V CC) |
| Température de fonctionnement | 0 à 55 °C |
| Indice de protection | Avant : IP65, arrière : IP20 |
| Matériau du boîtier | Cadre avant en aluminium, capot arrière en tôle d’acier |
| Pays d’origine | Allemagne |
| Poids d’expédition (calculé) | 8,0 kg |
| Port / borne | Type d’interface | Affectation fonctionnelle |
|---|---|---|
| Entrée DVI-E | Connecteur DVI-D | Reçoit le signal vidéo numérique étendu de l’unité émettrice |
| USB-E 2.0 | Port RJ45 | Connexion de signal USB 2.0 étendue (jusqu’à 480 Mbit/s) |
| USB en aval | 2 ports USB 2.0 de type A | Connexion directe pour les périphériques locaux (clavier, souris, clé USB) |
| Entrée d’alimentation | Bornier à 3 broches | Raccordement de l’alimentation 24 V CC (+24V, 0V, PE) |
Le CP6911-0000-0000 repose, côté ordinateur hôte, sur un module émetteur dédié (tel que le boîtier émetteur USB étendu Beckhoff CU8801 et un répartiteur/émetteur DVI compatible). Il ne peut pas être connecté directement aux ports USB standard d’un ordinateur sur des distances supérieures à 5 mètres sans ce matériel émetteur actif. Assurez-vous que l’ordinateur hôte est équipé de l’émetteur correspondant de la série CU88xx avant la mise en service.
Lors de l’acheminement des câbles DVI-E et USB-E 2.0, évitez de les faire passer dans le même chemin de câbles que les lignes de moteurs CA haute tension ou les câbles de sortie de variateurs de fréquence (VFD). De fortes interférences électromagnétiques (EMI) peuvent provoquer des déconnexions USB intermittentes ou un scintillement de l’écran. Maintenez toujours une distance minimale de 100 mm par rapport aux câbles d’alimentation.
Pour la connexion USB-E 2.0 RJ45, utilisez un câblage STP (paire torsadée blindée) Cat 5e ou Cat 6 blindé de haute qualité. Assurez-vous que le blindage du connecteur RJ45 est correctement mis à la terre aux deux extrémités. Reliez également la borne de terre fonctionnelle (FE) située à l’arrière du panneau directement à la barre omnibus de terre centrale de l’armoire de commande à l’aide d’une tresse de cuivre courte à faible impédance.
AVERTISSEMENT CRITIQUE :
Avant de commencer les opérations d’installation, de montage ou de câblage, assurez-vous que l’alimentation principale de l’armoire de commande est complètement hors tension. Vérifiez l’absence de tension à l’aide d’un appareil de mesure étalonné. Le non-respect de cette consigne peut entraîner une électrocution, des dommages matériels ou une défaillance de l’interface de communication.
Préparez la découpe de la porte de l’armoire conformément aux dimensions d’installation exactes indiquées dans le manuel technique Beckhoff pour les panneaux de commande de 12 pouces.
Assurez-vous que le joint plat est correctement positionné sur la façade du CP6911 afin de garantir une étanchéité IP65 contre la surface de l’armoire.
Insérez le panneau dans la découpe et fixez-le par l’arrière à l’aide des leviers de serrage escamotables intégrés. Serrez les vis uniformément au couple spécifié afin d’éviter toute déformation de la façade.
Raccordez l’alimentation 24 V CC au bornier en respectant la polarité. Branchez les câbles DVI-E et USB-E 2.0 avant de mettre le système sous tension.
