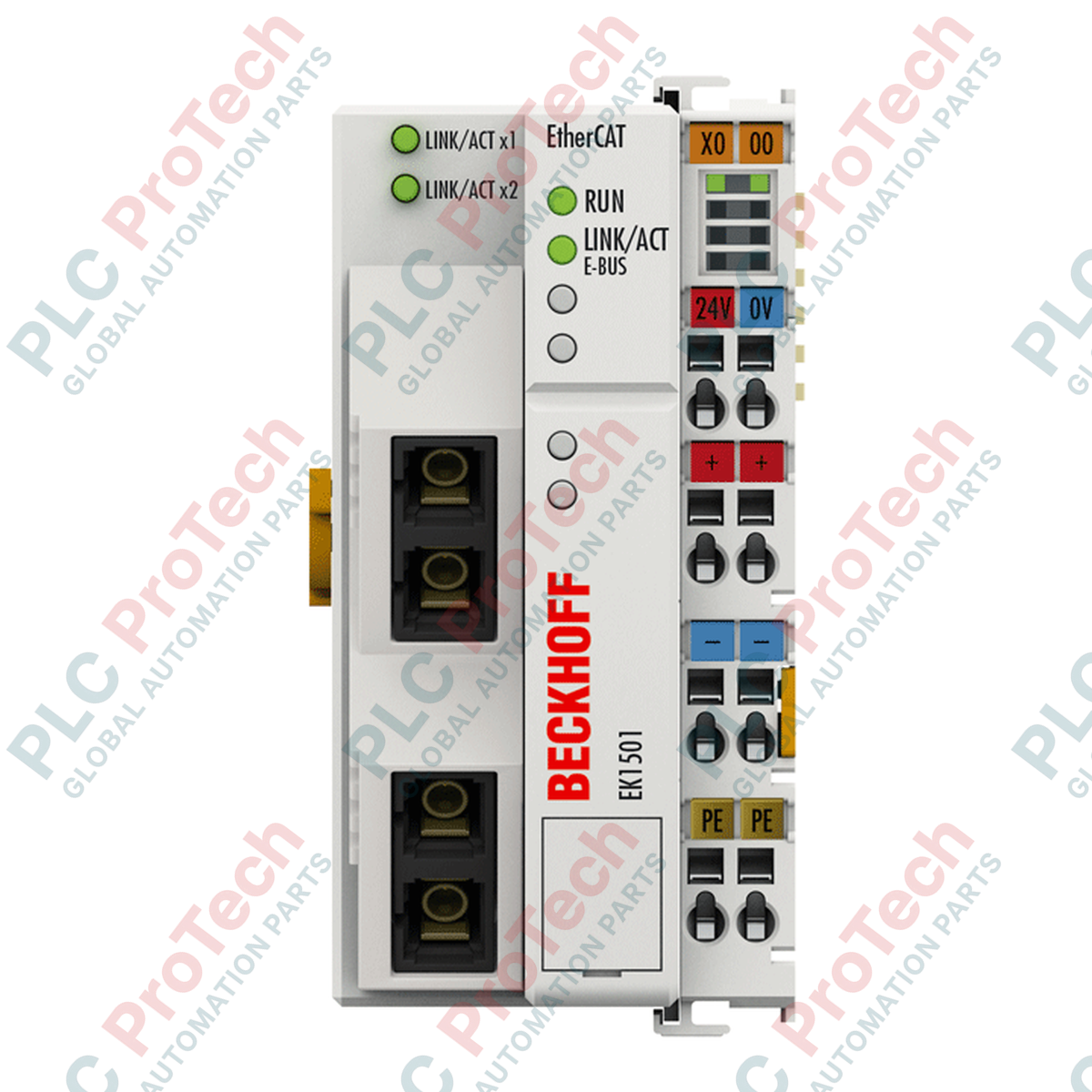

BECKHOFF EK1501 Coupleur EtherCAT avec commutateur d'identification et fibre optique multimode

Présentation du produit

Le EK1501 (EK1501) est un coupleur EtherCAT hautes performances conçu pour relier des réseaux à fibre optique 100BASE-FX aux bornes EtherCAT standard (ELxxxx). Conçu pour les topologies industrielles de grande envergure, telles que les parcs éoliens, les vastes centres logistiques et les usines de fabrication fortement exposées aux interférences électromagnétiques, ce module utilise une fibre de verre multimode (50/125 micromètres) pour étendre la distance entre les stations jusqu'à 2000 m. Le EK1501 intègre un commutateur d'identification permettant de configurer jusqu'à 4096 identités uniques, ce qui est essentiel pour les conceptions de machines modulaires dont la topologie réseau peut changer dynamiquement. Grâce à la technologie de fibre optique, il offre une immunité totale aux interférences électromagnétiques et élimine les différences de potentiel entre les segments éloignés, garantissant ainsi une architecture de commande robuste et stable.

Configuration technique

Le EK1501 sert de station principale pour un bloc de bornes EtherCAT, en convertissant les signaux optiques 100BASE-FX en représentation interne des signaux du bus E. Il dispose de deux interfaces SC Duplex, permettant des topologies en ligne ou en arbre flexibles. Le matériel est équipé de trois commutateurs rotatifs décimaux d'identification, permettant d'attribuer directement sur l'appareil un identifiant permanent de groupe « Hot Connect ». Avec une alimentation en courant du bus E de 2000 mA, le coupleur peut alimenter un nombre important de modules d'E/S en aval sans nécessiter de bornes d'alimentation supplémentaires. Son délai interne d'une microseconde garantit le maintien des performances déterministes haut débit du protocole EtherCAT sur les liaisons fibre longue distance.

Caractéristiques techniques

FAQ techniques

Comment le commutateur d'identification est-il utilisé dans un environnement TwinCAT ?

Les commutateurs rotatifs du EK1501 permettent à l'utilisateur de définir une valeur d'identification unique (0-4095). Lorsque la fonction « Check Identification » est activée dans TwinCAT, le maître vérifie cet identifiant avant de démarrer la communication, garantissant que le module physique correct se trouve à la position logique appropriée dans les applications de machines modulaires.

Quel est l'avantage des connexions fibre SC Duplex par rapport aux connexions RJ45 standard ?

Les connexions à fibre optique offrent une isolation galvanique complète et sont insensibles au bruit électrique (EMI/RFI). Cela rend le EK1501 idéal dans les environnements équipés de nombreux postes de soudage, de grands variateurs de fréquence ou lorsque les câbles doivent passer entre différents bâtiments présentant des potentiels de terre variables.

Est-il possible de mélanger des segments cuivre et fibre optique dans le même réseau ?

Oui. Vous pouvez utiliser un EK1100 (cuivre) au niveau du contrôleur principal et passer au EK1501 (fibre) pour une liaison longue distance, ou inversement, à condition que les convertisseurs de média ou les coupleurs soient conformes à la norme 100BASE-FX.

Guide d'ingénierie et d'installation

• Manipulation de la fibre optique : Veillez à maintenir les connecteurs SC Duplex propres. Utilisez des lingettes non pelucheuses et un liquide de nettoyage optique spécialisé avant l'insertion. Même une poussière microscopique sur la face de la fibre peut provoquer une atténuation importante du signal ou une défaillance de la liaison sur de longues distances.

• Rayon de courbure : Lors de l'installation de la fibre multimode dans des chemins de câbles ou des conduits, respectez strictement le rayon de courbure minimal indiqué par le fabricant. Une courbure excessive peut provoquer des « microcourbures » dans le cœur en verre, entraînant une perte permanente du signal et l'apparition intermittente d'indicateurs « CRC Error » dans le maître EtherCAT.

• Distribution de l'alimentation : Le EK1501 fournit jusqu'à 2000 mA au bus E. Si les bornes ELxxxx connectées dépassent cette consommation totale de courant (somme des courants du bus E), vous devez insérer une borne d'alimentation EL9400 ou EL9410 dans la pile afin de rétablir l'alimentation du bus E.

• Gestion thermique : Lors du montage sur un rail DIN de 35 mm, veillez à une orientation verticale afin d'optimiser la circulation de l'air à travers les fentes de ventilation. En cas d'installation dans un environnement ATEX Zone 2, assurez-vous que le boîtier respecte l'indice de protection IP54 requis conformément à la norme EN 60079-15.
