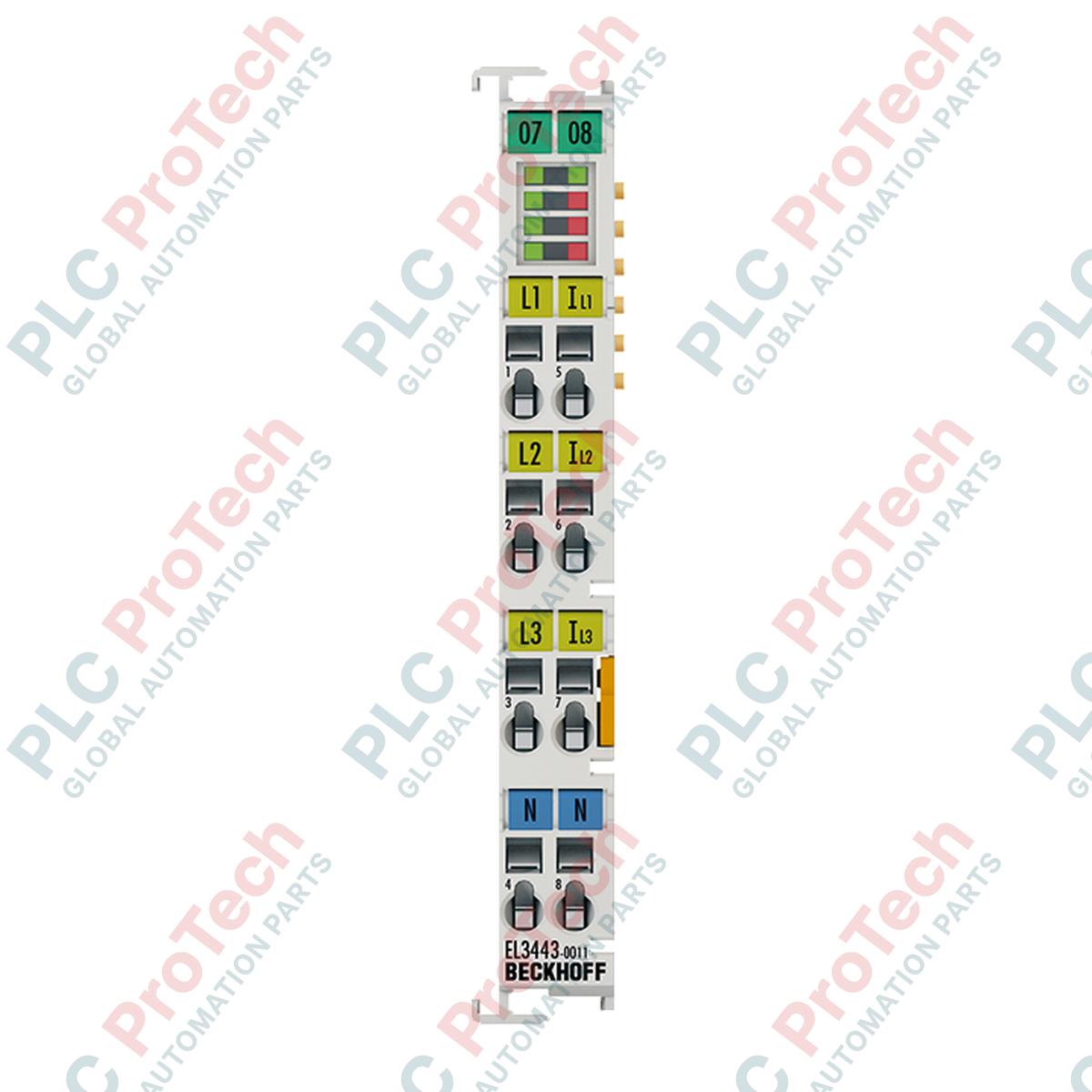

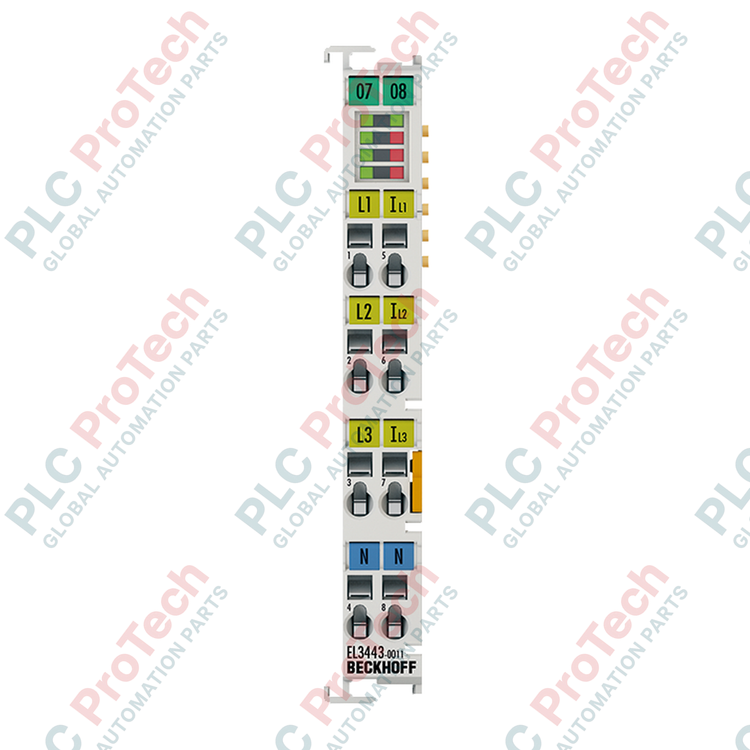

Beckhoff EL3443-0011 borne EtherCAT de mesure de puissance avec entrée analogique à 3 canaux

SKU EL3443-0011

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : BECKHOFF
N° de produit : EL3443-0011
Pays d'origine :Allemagne
Type de produit : Terminaux EtherCAT
Paiement : Virement bancaire, Western Union
Poids : 2000g
Dimensions : 120 mm x 80 mm x 25 mm
Port d'expédition : Xiamen
Garantie : 12 mois

Conçu pour l’analyse précise des réseaux CA/CC triphasés, le Beckhoff EL3443-0011 fonctionne comme une borne de mesure de puissance haute performance au sein du système d’E/S EtherCAT. Ce module permet de mesurer directement le courant et la tension dans les réseaux d’alimentation, de calculer les principaux paramètres électriques avec une haute résolution et de les transmettre directement au contrôleur via le bus EtherCAT haute vitesse.

Caractéristiques principales

Mesure de la tension sur 3 canaux et du courant sur 3 canaux pour une analyse complète de la puissance triphasée.
Conversion analogique-numérique haute résolution de 24 bits pour un diagnostic précis du réseau.
Calcul complet des paramètres, notamment la puissance active, réactive et apparente, l’énergie, le cos phi, la fréquence et l’analyse des harmoniques jusqu’au 40e harmonique.
Fonctions de surveillance du réseau avec détection précise du passage par zéro de la tension.
Prend en charge le fonctionnement monophasé en option pour une intégration flexible au système.

Applications

Systèmes industriels de surveillance de la puissance et de gestion de l’énergie (EMS).
Analyse de la qualité du réseau dans les sites de production et les postes électriques.
Suivi de la consommation au niveau des machines et maintenance prédictive.
Intégration aux éoliennes, aux onduleurs solaires et aux groupes électrogènes.

Spécifications techniques

Paramètre	Spécification
Fabricant	Beckhoff
Modèle	EL3443-0011
Nombre d’entrées	3 x courant, 3 x tension
Technologie	Mesure de puissance triphasée
Tension de mesure	max. 480 V CA triphasé (ULX-N : max. 277 V CA / 240 V CC)
Courant de mesure	100 mA (CA/CC), via des transformateurs de mesure x A / 100 mA
Résolution	24 bits
Erreur de mesure	0,3 % par rapport à la valeur pleine échelle (U/I), 0,6 % de la valeur calculée
Intervalle de mise à jour	Une période du réseau (20 ms à 50 Hz)
Temps de mise à jour	Synchronisé sur le réseau
Isolation électrique	2500 V
Consommation de courant du bus E	typ. 120 mA
Température de fonctionnement	0 à +55 degC
Température de stockage	-25 à +85 degC
Humidité relative	95 %, sans condensation
Résistance aux vibrations et aux chocs	Conforme aux normes EN 60068-2-6 / EN 60068-2-27
Matériau	Polycarbonate
Dimensions (W x H x P)	12 mm x 100 mm x 68 mm
Poids d’expédition	2,0 kg
Dimensions de l’emballage (calculées)	120 mm x 80 mm x 25 mm

Spécifications de raccordement

Type de conducteur	Plage de sections	Longueur de dénudage
Conducteur rigide (s)	0,08 à 2,5 mm2 (AWG 28 à 14)	8 à 9 mm
Conducteur toronné (st)	0,08 à 2,5 mm2 (AWG 28 à 14)	8 à 9 mm
Conducteur souple avec embout (f)	0,14 à 1,5 mm2 (AWG 26 à 16)	8 à 9 mm

Observations techniques empiriques

Modèles alternatifs et compatibilité

L’EL3443-0011 est spécifiquement étalonné pour les sorties secondaires de transformateurs de courant (TC) de 100 mA. Il ne doit pas être confondu avec l’EL3443-0000 standard (qui prend en charge les TC de 1 A ou 5 A). La connexion directe d’un TC de 1 A/5 A à l’EL3443-0011 saturera les entrées et peut endommager définitivement les résistances shunt internes.

Pièges liés à l’application et remarques d’ingénierie

Lors de la mesure sur des réseaux fortement déformés, assurez-vous que l’analyse harmonique (jusqu’à la 40e harmonique) ne dépasse pas la bande passante de traitement correspondant à la durée de cycle TwinCAT. Si les durées de cycle sont réglées à une valeur trop faible, les téléversements CoE haute fréquence des données harmoniques peuvent provoquer des délais d’attente de communication de l’E-bus.

Conseils de mise en service et de câblage

Veillez toujours à ce que la polarité du transformateur de courant (K-L / P1-P2) corresponde à l’affectation des phases de tension. Une polarité incorrecte ou des phases mal appariées entraîneront des relevés de puissance active négatifs et des calculs incorrects du facteur de puissance (cos phi) dans TwinCAT System Manager.

Consignes d’installation

AVERTISSEMENT CRITIQUE : Risque de choc électrique mortel et de destruction de l’équipement. Mettez toujours hors tension toutes les lignes de mesure de tension et les circuits primaires des transformateurs de courant avant d’installer, de retirer ou de câbler la borne. N’ouvrez jamais le circuit secondaire d’un transformateur de courant sous tension, car des tensions à vide dangereusement élevées se produiraient. Assurez-vous que les contacts d’alimentation de l’E-bus sont complètement isolés avant le montage.

1

Montez l’EL3443-0011 sur un rail DIN standard de 35 mm (conforme à la norme EN 60715) en le faisant coulisser jusqu’à ce que le mécanisme de verrouillage s’enclenche correctement.

2

Connectez les lignes de mesure de tension aux bornes désignées, en veillant à respecter l’affectation correcte des phases (L1, L2, L3, N).

3

Connectez les sorties secondaires de 100 mA de vos transformateurs de courant aux entrées de courant, en respectant la polarité.

4

Mettez l’E-bus sous tension et configurez les paramètres de la borne dans TwinCAT System Manager, en définissant les rapports de transformation corrects.

FAQ

Quelle est la tension nominale maximale de l’EL3443-0011 ?

Le terminal prend en charge une tension de mesure maximale de 480 V CA triphasée. Pour les applications UL, la tension maximale phase-neutre est de 277 V CA et 240 V CC.

Puis-je utiliser des transformateurs de courant standard de 1 A ou 5 A avec ce module ?

Non, ce modèle est conçu spécifiquement pour des entrées de courant secondaire CA/CC de 100 mA. Le raccordement direct de transformateurs de 1 A ou 5 A endommagerait les circuits internes du shunt.

Quels paramètres sont calculés par le processeur interne ?

Il calcule la puissance et l’énergie actives, réactives et apparentes, le facteur de puissance (cos phi), la fréquence, le taux de distorsion harmonique total (THD) et les harmoniques individuels jusqu’au 40e rang.
