Description

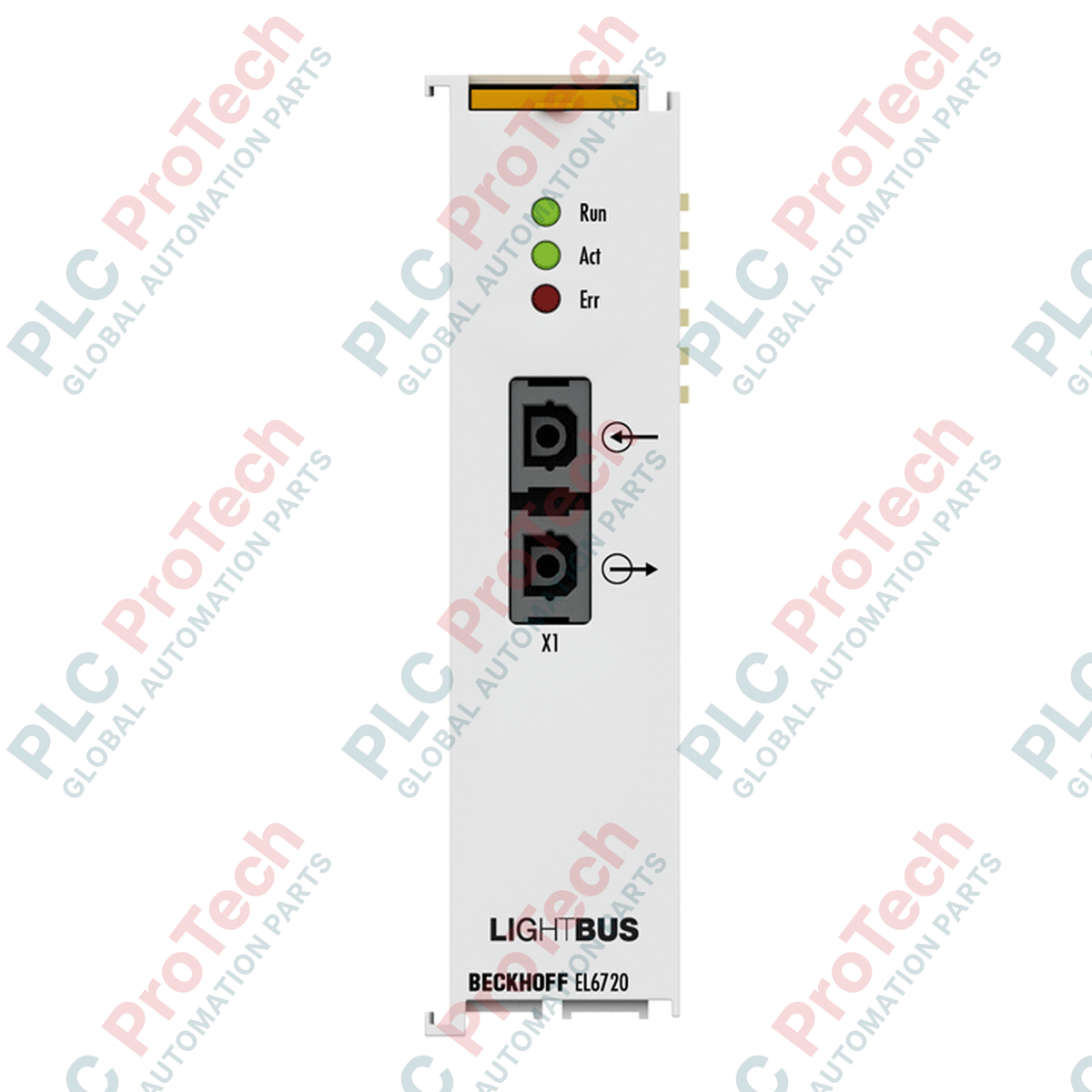

Intégrant directement les réseaux Lightbus existants dans des architectures EtherCAT à haute vitesse, le Beckhoff EL6720 sert d’interface de communication déterministe à 1 canal. Fonctionnant comme terminal maître Lightbus, cette unité facilite les communications à fibre optique à haute vitesse, garantissant une immunité totale aux interférences électromagnétiques dans des environnements électriques difficiles. Le Beckhoff EL6720 offre une passerelle directe entre les systèmes de contrôle EtherCAT basés sur TwinCAT et les dispositifs fieldbus Lightbus existants, gérant jusqu’à 254 nœuds avec une synchronisation précise et une latence minimale.
Caractéristiques
-
Communication à haute vitesse : Débits de transfert de données soutenus de 2,5 Mbaud sur réseaux à fibre optique.
-
Grande capacité de nœuds : Prend en charge la connexion jusqu’à 254 dispositifs fieldbus et un maximum de 65 280 points I/O.
-
Immunité au bruit optique : Connecteurs standard à fibre optique à double canal minimisant la propagation du bruit électrique.
-
Traitement déterministe : Utilise trois canaux de communication logiques à priorité contrôlée pour une exécution optimisée des tâches.
-
Surveillance d’état en temps réel : Disposition diagnostique intégrée avec 3 LED en façade pour une vérification instantanée du matériel et du réseau.
Applications
- Modernisation et mise à niveau des machines Lightbus Beckhoff existantes vers des architectures EtherCAT modernes.
- Environnements industriels lourds nécessitant une isolation optique élevée contre les interférences électromagnétiques.
- Réseaux I/O distribués couvrant de longues distances à l’intérieur d’armoires de commutation haute tension.
Spécifications techniques
| Paramètre |
Valeur de spécification |
| Fabricant |
Beckhoff |
| Modèle / SKU |
EL6720 |
| Technologie |
Terminal maître Lightbus |
| Nombre de canaux Fieldbus |
1 |
| Débit de transfert de données |
2,5 Mbaud |
| Interfaces |
2 connecteurs standard à fibre optique Z1000 (fibre plastique) ou Z1010 (fibre HCS) |
| Consommation de courant E-bus |
Typiquement 240 mA |
| Diagnostic matériel |
3 LED |
| Dimensions du boîtier (L x H x P) |
24 mm x 100 mm x 52 mm |
| Température de fonctionnement |
0 à +55 °C |
| Température de stockage |
-25 à +85 °C |
| Humidité relative |
95 %, sans condensation |
| Résistance aux vibrations / aux chocs |
Conforme à EN 60068-2-6 / EN 60068-2-27 |
| Indice de protection / Position |
IP20 / Variable |
| Marquage Ex |
II 3 G Ex nA IIC T4 Gc |
| Poids net |
70 g |
| Poids d'expédition (calculé) |
2,0 kg |
Connexions et interfaces
| Type de connecteur |
Affectation des fonctions |
| Port optique Tx |
Sortie émetteur Lightbus à fibre optique (connexion Z1000 / Z1010) |
| Port optique Rx |
Entrée récepteur Lightbus à fibre optique (connexion Z1000 / Z1010) |
Aperçus empiriques d'ingénierie
Modèles alternatifs et compatibilité
L'EL6720 remplace les cartes maîtres PCI héritées (comme la FC2001) en transférant la fonctionnalité du contrôleur Lightbus sur le rail DIN standard. TwinCAT 2.11 (ou supérieur) et toutes les versions de TwinCAT 3 prennent en charge la configuration de ce module. La topologie matérielle nécessite une configuration en anneau fermé ; assurez-vous qu'il n'y a pas de rupture dans la ligne optique.
Pièges d'application et notes d'ingénierie
Ne pas dépasser un rayon de courbure minimum de 25 mm pour les lignes en fibre optique plastique standard (POF). Les courbures serrées dégradent l'intensité lumineuse, provoquant des erreurs d'encadrement intermittentes ou des états de diagnostic « Anneau interrompu » complets. Vérifiez toujours la qualité des coupes de terminaison POF ; des coupes rugueuses ou irrégulières dégradent considérablement les marges du signal de transmission.
Conseils de mise en service et de câblage
Lors de la mise en service initiale dans TwinCAT System Manager, utilisez la fonction « Scan » sous le dispositif EtherCAT Master. Si l'EL6720 est correctement initialisé mais ne peut pas détecter les dispositifs Lightbus en aval, vérifiez que les fibres Tx et Rx n'ont pas été inversées à l'interface du connecteur terminal.
Consignes d'installation
AVERTISSEMENT CRITIQUE : Coupez complètement l'alimentation de l'ensemble du terminal de bus et assurez-vous que le système est verrouillé avant de clipser ou de retirer le module du rail DIN. Le branchement à chaud ou l'insertion sous tension des terminaux EtherCAT peut dégrader les contacts à ressort du bus E interne et provoquer des défauts de bus de terrain sur l'ensemble du nœud réseau.
1
Alignez l'EL6720 avec le guide du rail DIN et poussez fermement jusqu'à ce que le loquet de montage s'enclenche solidement.
2
Faites glisser les terminaux adjacents ensemble, en vous assurant que l'assemblage latéral à languette et rainure est verrouillé pour garantir un contact électrique continu du bus E interne.
3
Insérez des câbles à fibre optique Z1000 ou Z1010 coupés proprement et perpendiculairement dans les ports optiques désignés jusqu'à ce qu'ils soient verrouillés.
