Description

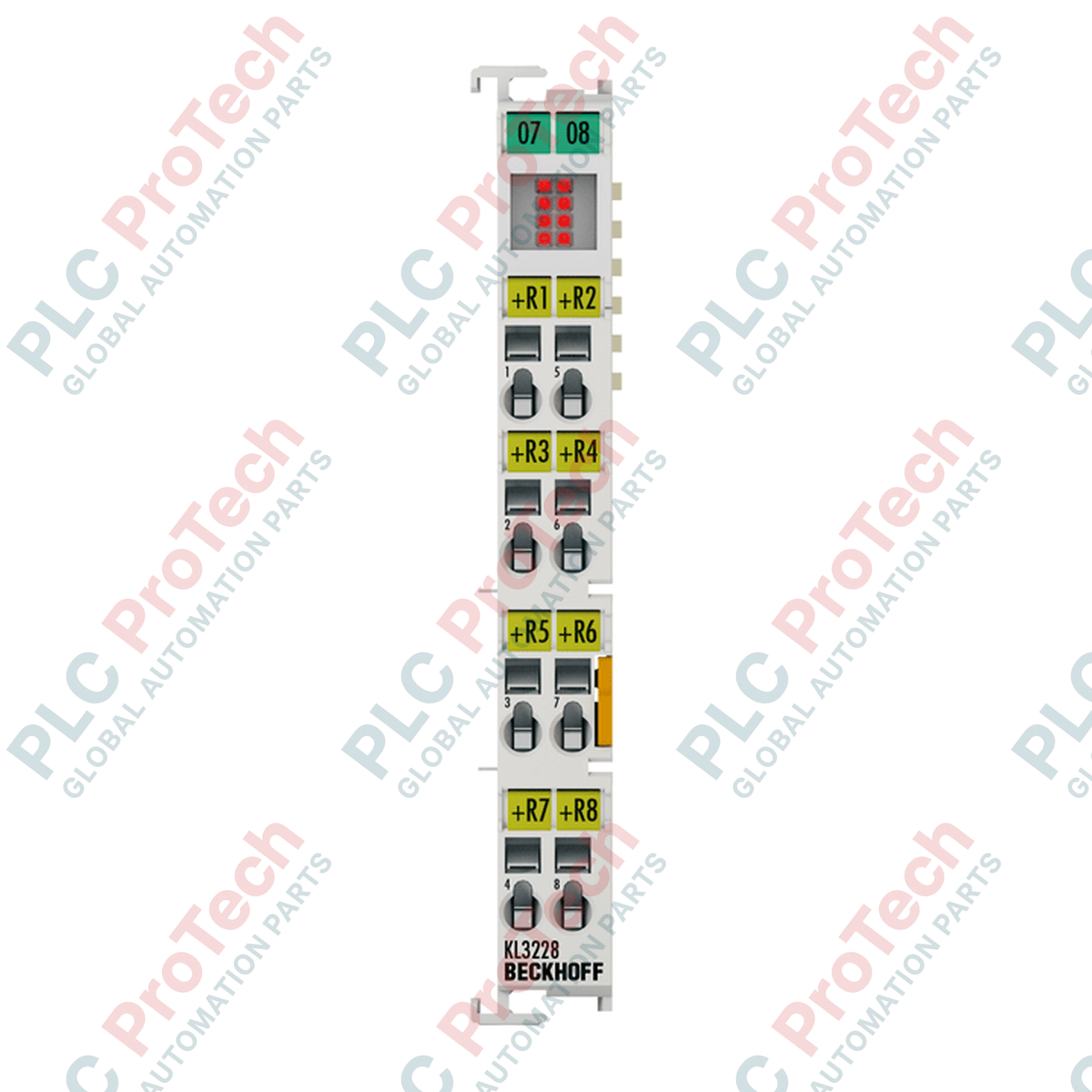

L'acquisition de données de température haute densité dans les armoires de commande à espace limité est simplifiée grâce au terminal de bus Beckhoff KS3228. Ce module s'interface directement avec les capteurs de résistance RTD Pt1000 et Ni1000 sur 8 canaux distincts, en traitant les températures de terrain avec une grande efficacité opérationnelle. Conçu avec une technologie de connexion à 1 fil, le matériel optimise la densité des bornes en utilisant un seul fil de signal par capteur, avec un retour commun comme référence. Le niveau de câblage enfichable intégré permet de remplacer rapidement les bornes sans outil lors de la mise en service ou des opérations de maintenance, en laissant le câblage de terrain entièrement intact et en réduisant les temps d'arrêt des machines.
Caractéristiques
-
Architecture haute densité à 8 canaux : Surveille jusqu'à 8 capteurs RTD indépendants dans un boîtier ultra-fin de 12 mm.
-
Interface de connexion enfichable : Dispose d'un niveau de câblage amovible pour des remplacements rapides à chaud du matériel sans déconnecter les câbles de terrain actifs.
-
Interopérabilité flexible des capteurs : Mise à l'échelle et linéarisation matérielles intégrées pour les capteurs RTD Pt1000 et Ni1000.
-
Détection des circuits ouverts : Signale automatiquement les fils rompus et les défaillances des capteurs dans l'image process afin d'éviter les erreurs des boucles de régulation.
-
Communication K-Bus : Alimenté directement par le fond de panier K-bus, ce qui réduit les besoins en alimentation auxiliaire externe.
Applications
- Régulation thermique multizone dans les machines de transformation des plastiques, d'extrusion et de moulage par injection.
- Unités de traitement d'air, systèmes d'automatisation des bâtiments et surveillance environnementale HVAC.
- Systèmes de surveillance de sécurité de la température interne des racks serveurs et des armoires de commande.
- Boucles de régulation de la réfrigération à basse température et surveillance des refroidisseurs industriels.
Spécifications techniques
| Paramètre |
Spécification |
| Fabricant |
Beckhoff Automation |
| Référence du modèle |
KS3228 |
| Nombre d'entrées |
8 canaux |
| Technologie de connexion |
Système à 1 fil |
| Types de capteurs pris en charge |
Pt1000, Ni1000 (RTD) |
| Plage de mesure |
-50 à +150 degC (capteurs Pt et Ni) |
| Résolution |
0,1 degC par chiffre |
| Temps de conversion |
environ 1,0 s |
| Courant de mesure typique |
0,5 mA |
| Erreur de mesure |
+/- 1 degC (dépend du câblage de terrain actif) |
| Isolation électrique |
500 V (du K-bus à la tension de signal) |
| Consommation de courant (K-bus) |
85 mA typique |
| Largeur en bits de l'image process |
Entrée : 8 x données 16 bits (8 x contrôle/état 8 bits en option) |
| Plage de sections de fils enfichables (rigides) |
0,08 à 1,5 mm2 (AWG 28 à 16) |
| Plage de sections de fils enfichables (toronnés) |
0,08 à 1,5 mm2 (AWG 28 à 16) |
| Plage de sections de fils enfichables (flexibles) |
0,14 à 1,5 mm2 (AWG 26 à 16) |
| Longueur de dénudage |
9 à 10 mm |
| Matériau du boîtier |
Polycarbonate |
| Protection environnementale |
IP20 / position de montage variable |
| Température de fonctionnement |
0 à +55 degC |
| Température de stockage |
-25 à +85 degC |
| Normes et homologations |
CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
| Dimensions (W x H x P) |
12 mm x 100 mm x 68 mm |
| Poids net |
0,075 kg |
| Poids d'expédition (calculé) |
2,0 kg (emballage en vrac protégé) |
Connexions et interfaces
| Broche de borne (niveau KS) |
Affectation des signaux |
Description |
| 1 |
Entrée 1 |
Canal 1 du capteur RTD (1 fil) |
| 2 |
Entrée 2 |
Canal 2 du capteur RTD (1 fil) |
| 3 |
Entrée 3 |
Canal 3 du capteur RTD (1 fil) |
| 4 |
Entrée 4 |
Canal 4 du capteur RTD (1 fil) |
| 5 |
Entrée 5 |
Canal 5 du capteur RTD (1 fil) |
| 6 |
Entrée 6 |
Canal 6 du capteur RTD (1 fil) |
| 7 |
Entrée 7 |
Canal 7 du capteur RTD (1 fil) |
| 8 |
Entrée 8 |
Canal 8 du capteur RTD (1 fil) |
Modèles alternatifs et compatibilité
La KS3228 est l'équivalent enfichable direct de la borne de bus standard KL3228. Alors que la KL3228 utilise des connexions permanentes à bride de serrage, la KS3228 est équipée d'un bloc de câblage amovible. Elles partagent des mappages de registres, des empreintes K-bus et des paramètres électriques identiques, ce qui permet un remplacement fonctionnel direct dans les configurations K-bus existantes, sans modification du logiciel ni du PLC.
Pièges d'application et remarques d'ingénierie
Comme ce module utilise un schéma de connexion à 1 fil, il ne compense pas la résistance des fils de liaison. Les concepteurs doivent maintenir les longueurs des fils de liaison aussi courtes que possible afin d'éviter les erreurs de décalage ; chaque ohm supplémentaire de résistance du câble sera interprété comme une augmentation apparente de la température. En cas de longues distances de câble, les décalages logiciels doivent être étalonnés dans la configuration des registres du contrôleur afin de compenser la résistance systémique des fils. Si une haute précision est requise sur de longues distances physiques, envisagez de passer à des modules RTD à 2 ou 4 fils, tels que la série KL3208.
Conseils de mise en service et de câblage
Pour garantir la stabilité des signaux de mesure RTD, acheminez les lignes des capteurs dans des câbles blindés, séparés des câbles moteur haute tension et haute fréquence ainsi que des distributions d'alimentation CA. Connectez le blindage du câble à une barre omnibus de terre à faible impédance, immédiatement au point d'entrée dans l'armoire. Lors de la configuration du module, utilisez le logiciel de configuration KS2000 ou les commandes API du PLC basées sur les registres pour choisir entre les algorithmes de conversion Pt1000 et Ni1000 et activer ou désactiver les paramètres de filtrage des données de processus.
Directives d'installation
AVERTISSEMENT CRITIQUE : Mettez hors tension toutes les alimentations de terrain et tous les systèmes K-bus avant d'insérer, de retirer ou de câbler une borne de bus. Une isolation insuffisante de l'alimentation peut endommager les contacts internes du K-bus et entraîner un comportement imprévisible de la station de terrain ou une défaillance matérielle.
1
Montez solidement le coupleur de bus K-bus ou le bornier existant sur un rail DIN de 35 mm mis à la terre (conforme à la norme EN 60715).
2
Faites glisser la borne KS3228 sur le rail à côté de l'unité existante, en alignant le mécanisme de verrouillage à double fente et ergot jusqu'à ce qu'il s'enclenche.
3
Pour le câblage, insérez un tournevis standard dans la fente d'actionnement du ressort sur le niveau enfichable, introduisez le fil dénudé (longueur de dénudage de 9 à 10 mm) dans le point de connexion, puis relâchez la bride de serrage.
