Description

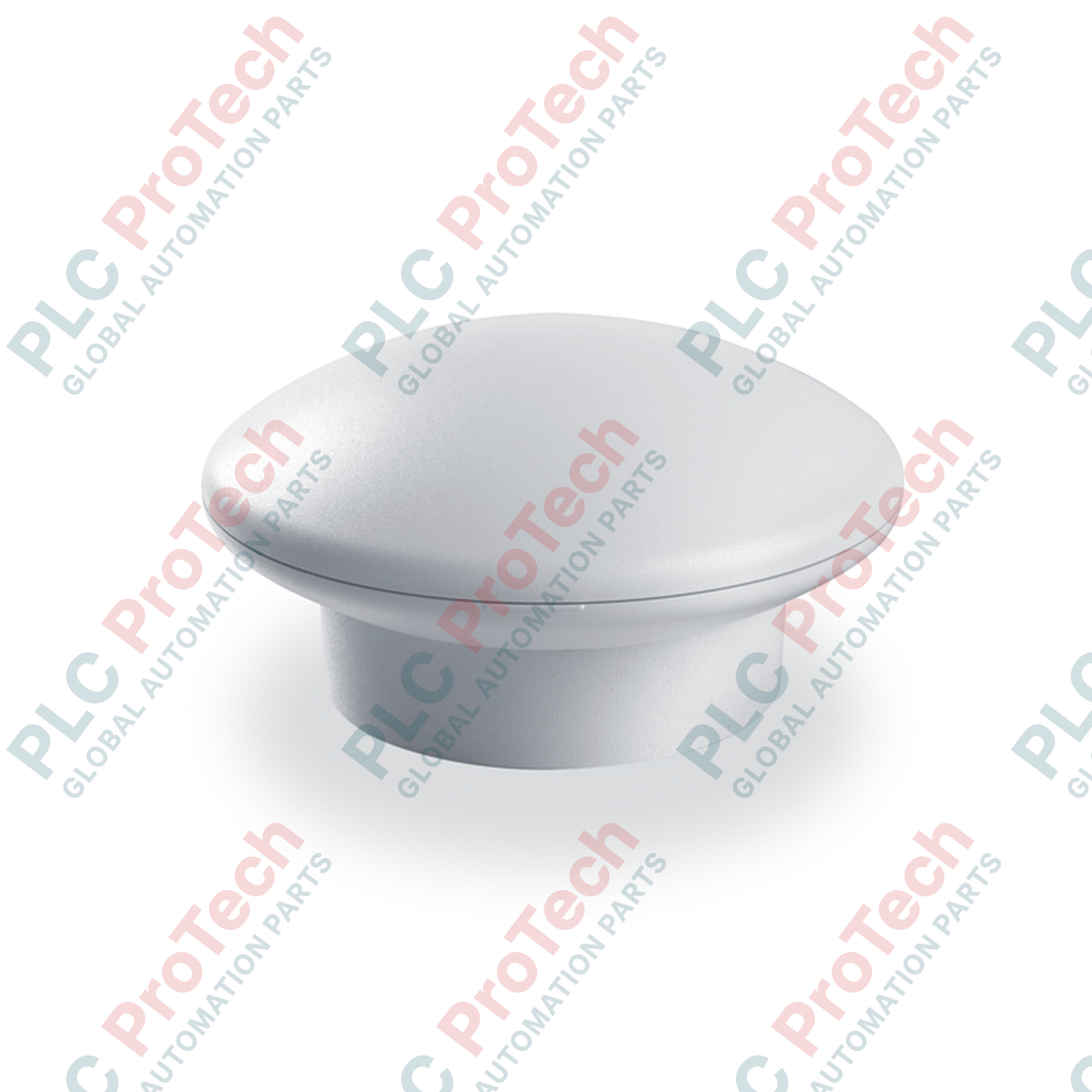

Le BECKHOFF KL6583 est un module transceiver EnOcean externe conçu pour la communication sans fil bidirectionnelle avec des capteurs et actionneurs compatibles EnOcean. Fonctionnant sur la bande de fréquences de 868,35 MHz, ce transceiver constitue l’interface RF physique du maître de la borne de bus EnOcean BECKHOFF KL6581. En positionnant le KL6583 à l’extérieur, les intégrateurs de systèmes peuvent optimiser la couverture radio dans les architectures d’automatisation des bâtiments tout en conservant le bloc principal de bornes d’E/S à l’intérieur de l’armoire de commande.

Conçu pour un montage mural ou au plafond, le boîtier du BECKHOFF KL6583 intègre une antenne ainsi qu’un passage de câble dédié. Il se connecte directement au maître KL6581 à l’aide d’une liaison 2 x 2 conducteurs, permettant une distance allant jusqu’à 500 mètres entre le transceiver et la borne d’E/S. L’alimentation est fournie directement par la borne maître KL6581, ce qui élimine la nécessité d’une source d’alimentation locale externe sur le site de montage.

Caractéristiques

• Communication radio EnOcean bidirectionnelle sur la bande de fréquences de 868,35 MHz.
• Connexion directe à la borne maître EnOcean KL6581 via un câble à 2 x 2 conducteurs.
• Portée d’installation étendue, avec prise en charge de jusqu’à 500 mètres de câble de raccordement.
• Antenne RF intégrée à l’intérieur de l’appareil.
• Aucune configuration logicielle séparée n’est requise sur le transceiver lui-même.
• Boîtier compact gris-blanc (RAL 9002), optimisé pour un montage simple sur bride murale ou au plafond.

Applications

• Automatisation des bâtiments et gestion des installations techniques des bâtiments.
• Intégration sans fil d’interrupteurs EnOcean autonomes, de capteurs de température et de détecteurs de présence.
• Installations industrielles nécessitant l’intégration de capteurs sans fil sans câblage important.
• Rénovation d’espaces existants où l’installation de câbles pour les capteurs est peu pratique.

Caractéristiques techniques

Généralités

Caractéristiques électriques et raccordement

Caractéristiques mécaniques et environnementales

Raccordements / Interfaces

Directives d’installation

1. Assurez-vous que l’ensemble du système d’automatisation et le terminal de bus KL6581 associé sont hors tension avant de monter ou de câbler l’émetteur-récepteur.
2. Choisissez un emplacement optimal sur le mur ou au plafond afin de maximiser la communication RF en visibilité directe avec les capteurs EnOcean, en évitant les gros objets métalliques.
3. Fixez solidement la base à bride sur la surface plane à l’aide du matériel approprié.
4. Faites passer le câble de raccordement blindé à 2 x 2 conducteurs à travers le passe-câble intégré au boîtier.
5. Raccordez le câblage directement aux bornes correspondantes du terminal de bus KL6581, en veillant à respecter la polarité et le blindage. Ne dépassez pas la longueur maximale de câble de 500 mètres.
6. Montez la partie supérieure du boîtier sur la base à bride.
7. Rétablissez l’alimentation du système et vérifiez l’état du diagnostic via le terminal KL6581 maître.
