Description

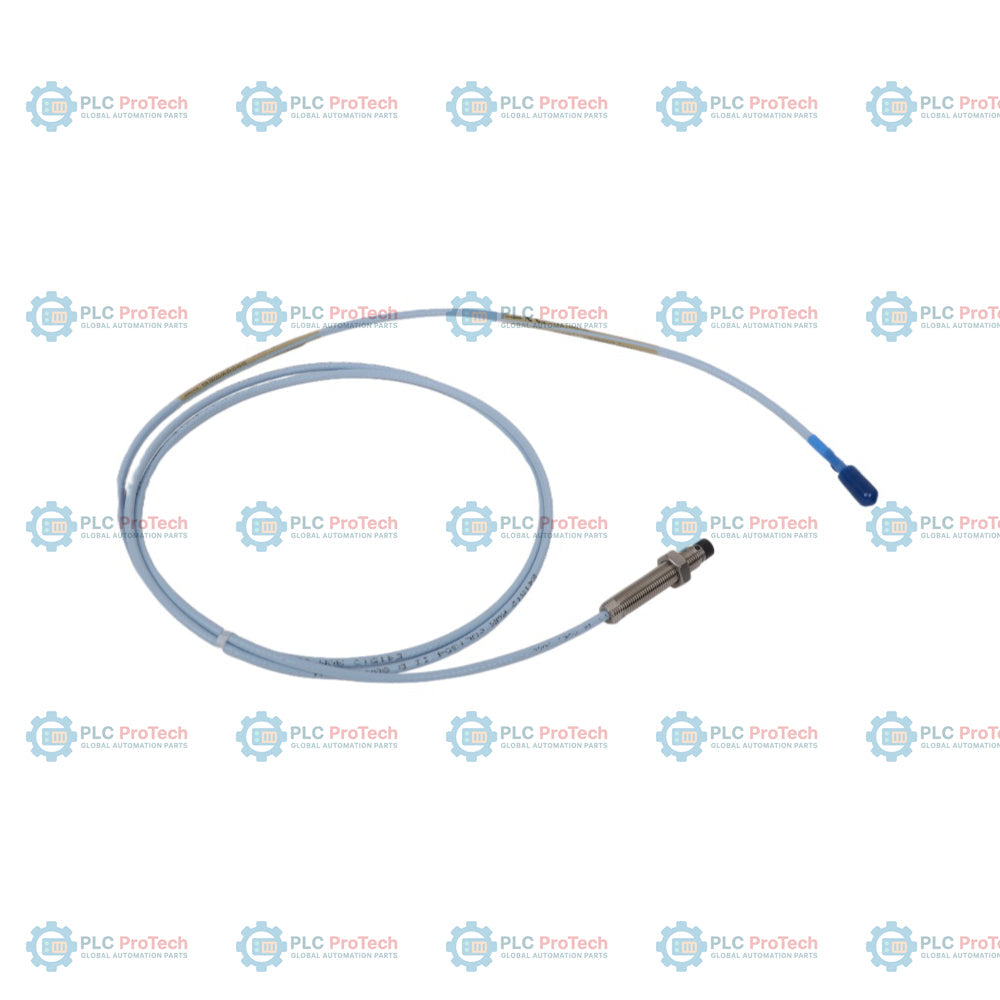

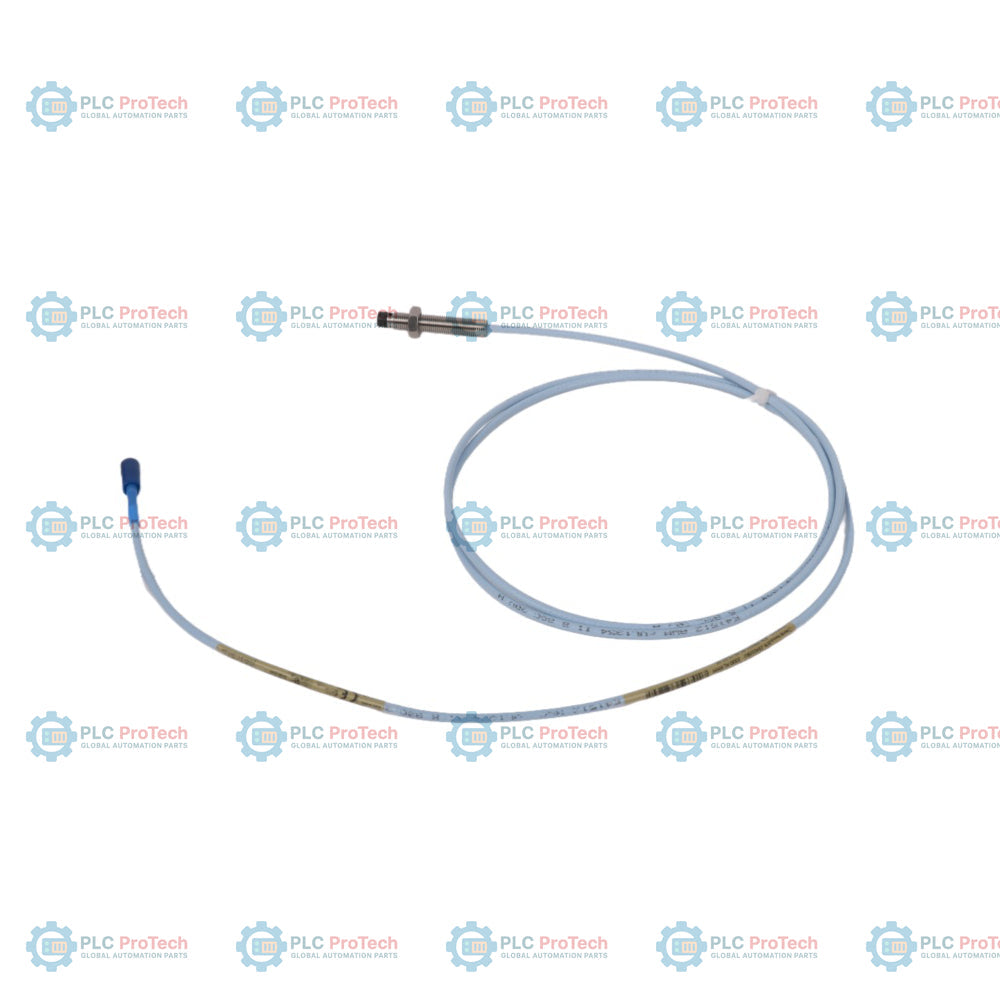

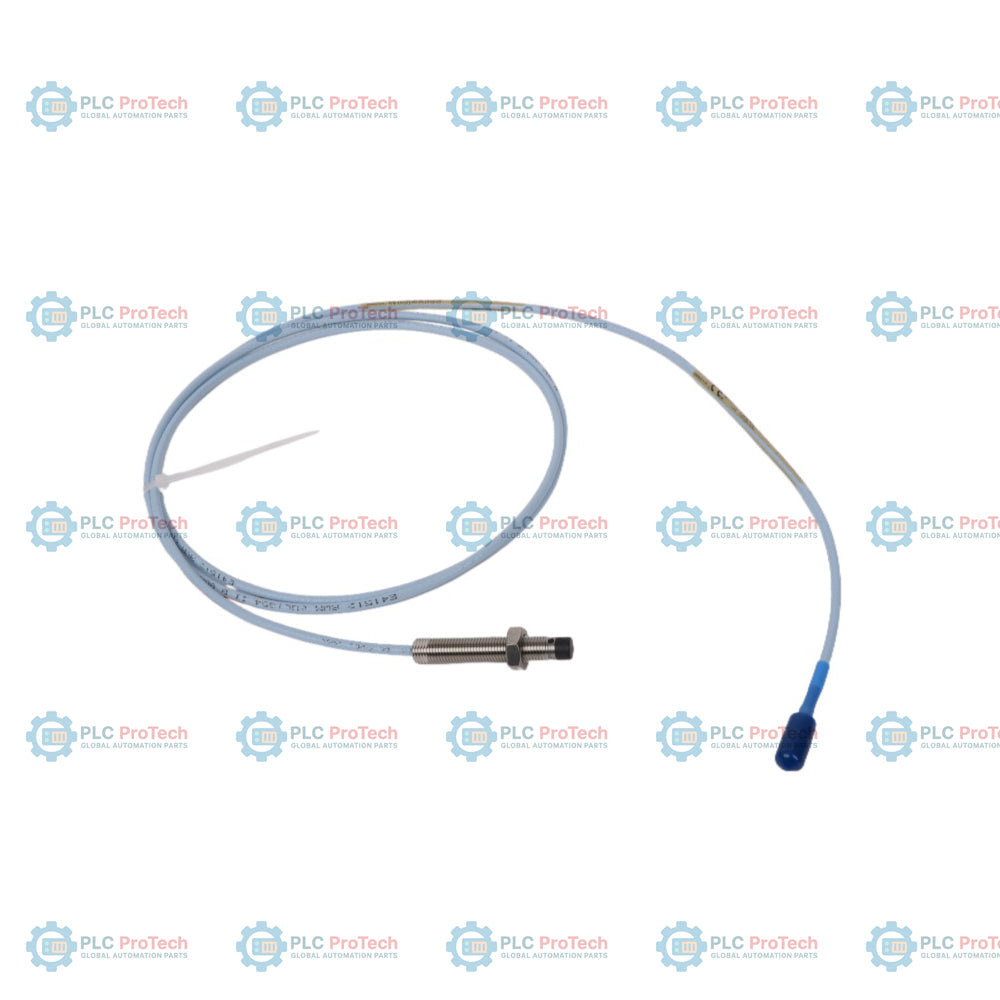

Le Bently Nevada 330101-00-20-15-12-05 est une sonde de proximité de 8 mm haute performance, dotée d’un corps fileté non blindé 3/8-24 UNF, d’une longueur non filetée de 0,0 pouce (0 mm) et d’une longueur totale de boîtier de 2,0 pouces (51 mm). Cette variante spécifique comprend un câble FluidLoc d’une longueur totale de 1,5 mètre (4,9 pieds), terminé par un connecteur coaxial miniature ClickLoc, ainsi que les homologations CSA, ATEX et IECEx pour les environnements en zones dangereuses. Conçue pour empêcher les fuites d’huile ou de fluides de procédé le long de l’âme du câble, l’option de câble FluidLoc rend cette configuration idéale pour les logements de paliers pressurisés et les environnements humides où les câbles standard pourraient provoquer une migration d’huile. Elle fonctionne selon le principe des courants de Foucault afin de fournir des mesures fiables, sans contact, des vibrations de l’arbre et du déplacement dynamique dans les systèmes de surveillance des machines tournantes.

Faisant partie du système de transducteur de proximité 3300 XL de 8 mm, cette sonde est entièrement compatible avec les câbles d’extension standard 3300 XL et les capteurs Proximitor 330180. Sa construction robuste et non blindée comprend une pointe en sulfure de polyphénylène (PPS) hermétiquement scellée et un corps en acier inoxydable. Elle garantit une excellente durabilité et une grande stabilité de mesure en cas d’exposition continue à des environnements industriels extrêmes, aux vibrations des machines et aux agents chimiques.

Caractéristiques

• Sonde de proximité à pointe de 8 mm de diamètre, optimisée pour la mesure sans contact du déplacement et des vibrations par courants de Foucault
• La conception du câble FluidLoc spécial empêche les fuites ou la migration d’huile et de fluides de procédé à travers l’âme interne du câble
• Corps de sonde non blindé en acier inoxydable avec filetage standard 3/8-24 UNF
• Configuration de boîtier entièrement filetée avec une longueur non filetée de 0,0 po (0 mm) et une longueur totale de boîtier de 2,0 po (51 mm)
• Câble intégré de 1,5 mètre (4,9 pieds) terminé par un connecteur coaxial miniature ClickLoc plaqué or
• Certifiée pour les zones dangereuses avec les homologations CSA, ATEX et IECEx, pour les environnements à sécurité intrinsèque et non incendiaires
• Pointe hermétiquement scellée en PPS, résistante aux lubrifiants agressifs, à l’exposition aux produits chimiques et aux températures élevées

Applications

• Surveillance du déplacement du rotor et des vibrations dynamiques de l’arbre des turbines à vapeur et à gaz
• Suivi du mouvement de l’arbre des compresseurs centrifuges et des pompes haute pression
• Protection des machines tournantes critiques dans les installations pétrolières et gazières, les raffineries et les centrales de production d’électricité
• Surveillance du déplacement du logement de palier et de la position axiale de poussée de l’arbre
• Enceintes de machines pressurisées ou humides nécessitant une barrière contre les fluides le long du câblage du transducteur

Informations de commande

Spécifications techniques

Directives d’installation

• Montage mécanique : Vissez directement la sonde dans le logement de palier ou le support de montage à l’aide du filetage standard 3/8-24 UNF. Assurez-vous que la sonde est montée avec la distance d’écartement physique appropriée, généralement étalonnée à 1.27 mm (50 mils), correspondant au centre de la plage linéaire (sortie de -10 Vdc).
• Engagement du filetage : Ne dépassez pas la profondeur maximale d’engagement du filetage de 0.563 pouces (14.3 mm) lors de l’installation afin d’éviter le grippage du filetage ou les contraintes mécaniques sur le corps de la sonde.
• Cheminement du câble : Acheminez soigneusement le câble FluidLoc intégré en maintenant des rayons de courbure supérieurs aux limites recommandées. Évitez de le faire courir parallèlement à des lignes électriques haute tension afin de réduire les interférences électromagnétiques potentielles.
• Blindage et mise à la terre : Raccordez solidement l’interface coaxiale ClickLoc. La mise à la terre et le blindage doivent être conformes aux schémas d’installation standard de Bently Nevada et aux directives locales relatives à l’automatisation industrielle.

Conformité et certifications

• Classifications pour zones dangereuses : Certifié ATEX, IECEx et CSA
• À sécurité intrinsèque (Ex ia) : Classe I, zone 0, AEx/Ex ia IIC T5...T1 Ga ; Classe I, division 1, groupes A, B, C, D
• Non incendiaire / sans étincelles (Ex nA/ec) : Classe I, zone 2, AEx/Ex nA IIC T5...T1 Gc ; Classe I, division 2, groupes A, B, C, D
• Étanchéité environnementale : La pointe est hermétiquement scellée afin de résister aux liquides et aux gaz haute pression au niveau de l’interface de montage.
