Description

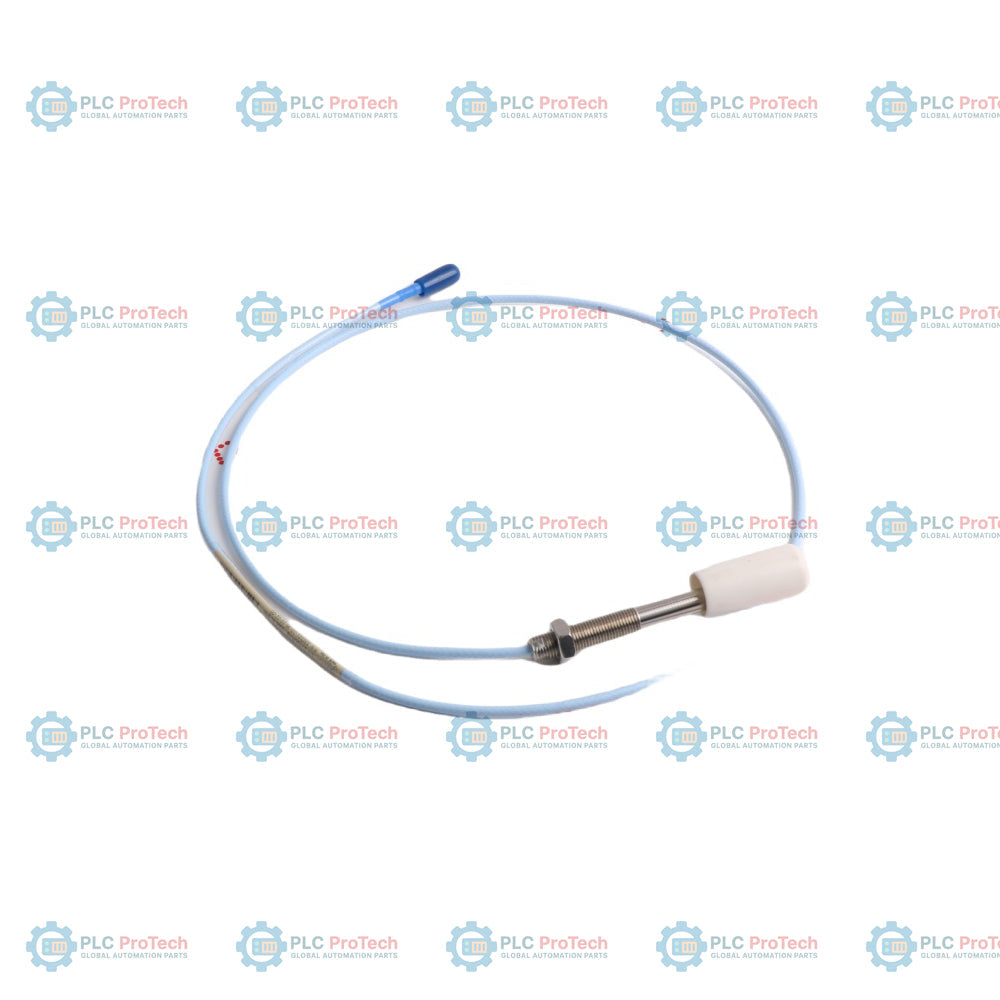

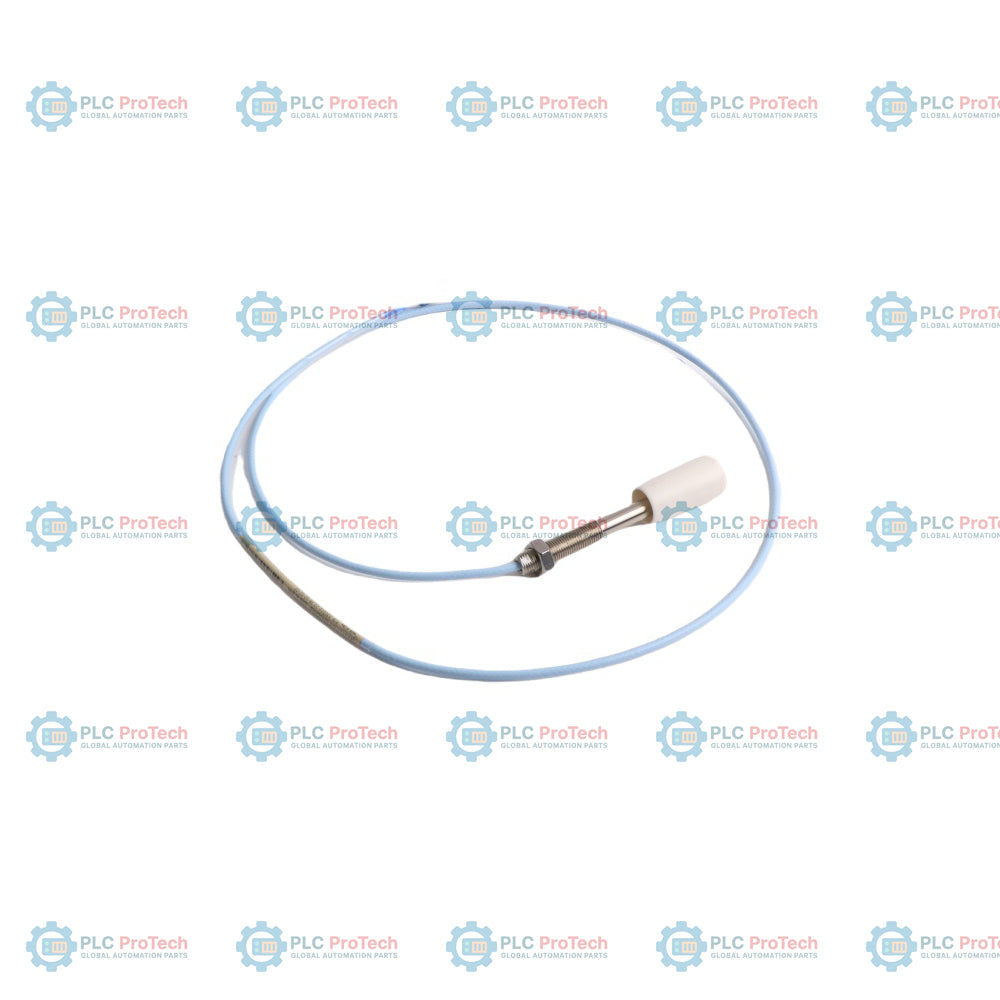

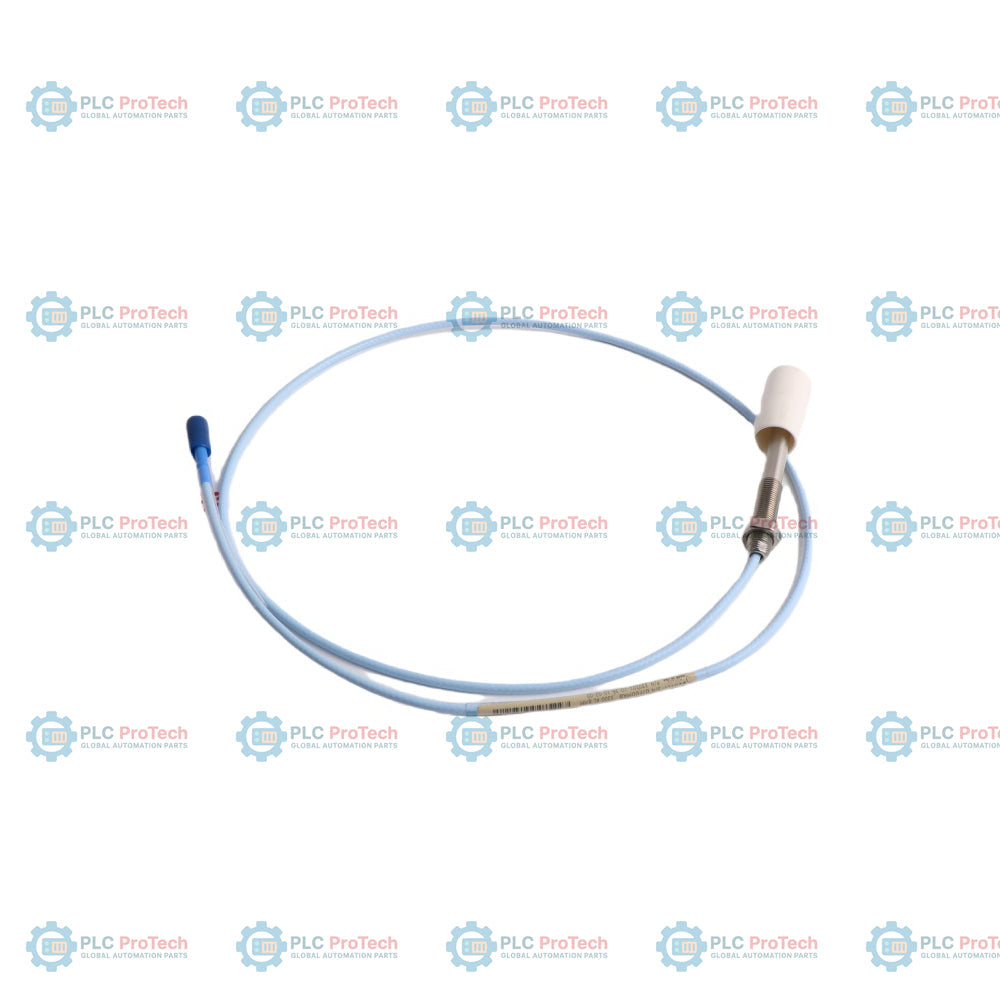

330101-20-36-10-02-00: Sonde de proximité 3300 XL de 8 mm, filetage 3/8-24 UNF, dotée d’une longueur non filetée de 2,0 pouces (option 20) et d’une longueur totale de boîtier de 3,6 pouces (option 36). Cette configuration spécifique du transducteur est équipée d’un câble coaxial standard de 1,0 mètre (option 10), terminé par un connecteur miniature ClickLoc (option 02), et ne nécessite aucune certification pour zone dangereuse (option 00).

Utilisée pour mesurer sans contact les vibrations et la position de l’arbre, cette sonde s’associe à un capteur Proximitor 3300 XL et à un câble d’extension pour former une chaîne de surveillance 3300 XL complète. La conception sans armure simplifie le cheminement dans un conduit protégé ou à l’intérieur des carters de machine, tandis que le filetage 3/8-24 UNF assure une compatibilité de montage standard dans les paliers ou les carters de machine.

Caractéristiques

• L’option 20 précise une longueur non filetée de 2,0 pouces (50,8 mm).
• L’option 36 précise une longueur totale de boîtier de 3,6 pouces (91,4 mm) avec un filetage 3/8-24 UNF.
• L’option 10 fournit une longueur totale de câble de 1,0 mètre (3,3 pieds).
• L’option 02 désigne un câble coaxial standard sans armure avec un connecteur miniature ClickLoc plaqué or.
• L’option 00 précise qu’aucune homologation d’organisme n’est requise pour cette configuration.
• Le diamètre d’embout de 8 mm permet des mesures de déplacement sans contact par courants de Foucault.
• L’embout en composite PPS robuste et le corps de la sonde en acier inoxydable résistent aux environnements industriels.

Applications

• Surveillance des vibrations de l’arbre et de la position axiale des turbines à vapeur et à gaz.
• Mesure du déplacement du rotor des compresseurs et des pompes.
• Montage permanent du palier et du carter de machine pour la protection des machines tournantes.

Informations de commande

Spécifications techniques

Directives d’installation

Montez la sonde avec l’écartement approprié conformément à l’étalonnage du système (généralement 1,27 mm ou 50 mils pour le système 3300 XL 8 mm). Acheminez le câble coaxial standard en appliquant des pratiques appropriées de blindage et de mise à la terre afin d’éviter les interférences électromagnétiques dans les installations de surveillance des vibrations. Respectez la limite maximale d’engagement du filetage de 0,563 pouce (14,3 mm) pour les filetages 3/8-24 lors du montage. Assurez-vous que la longueur combinée de la sonde et du câble d’extension correspond à la longueur totale étalonnée du système du capteur Proximitor (généralement 5,0 mètres ou 9,0 mètres).
