Description

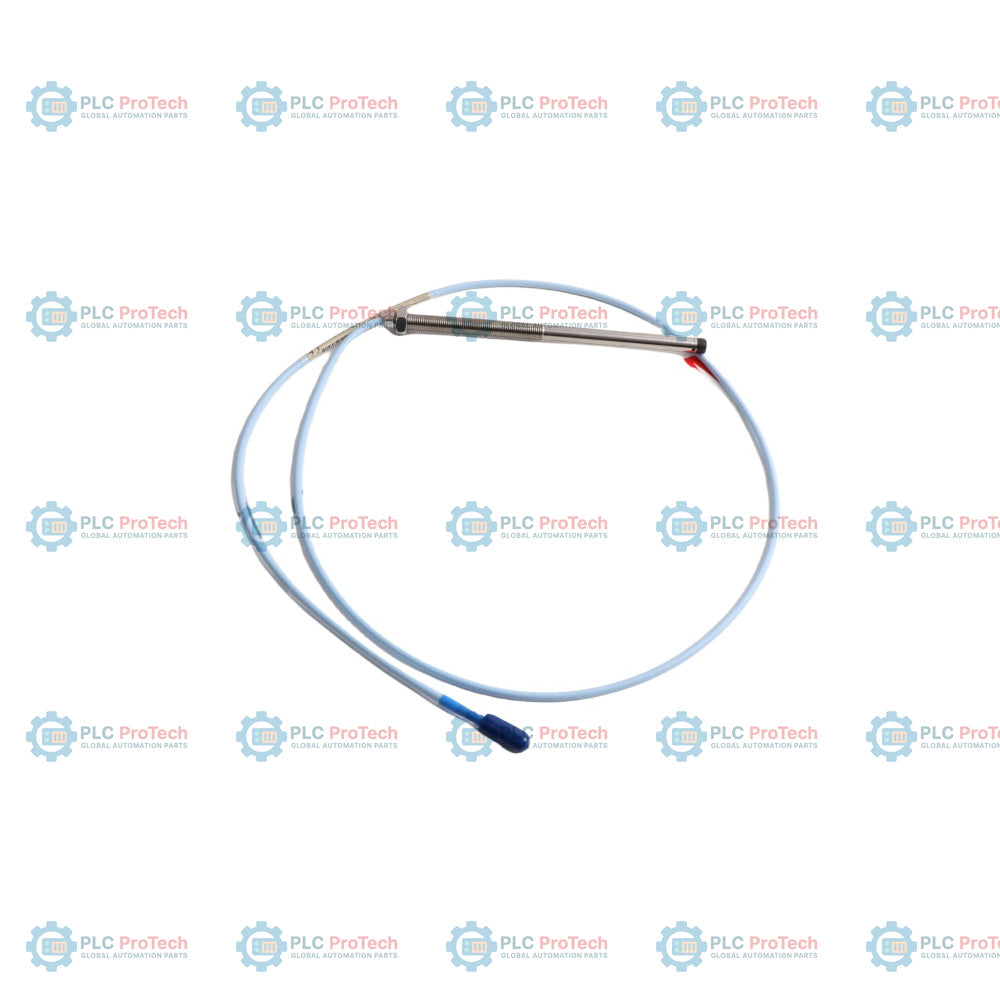

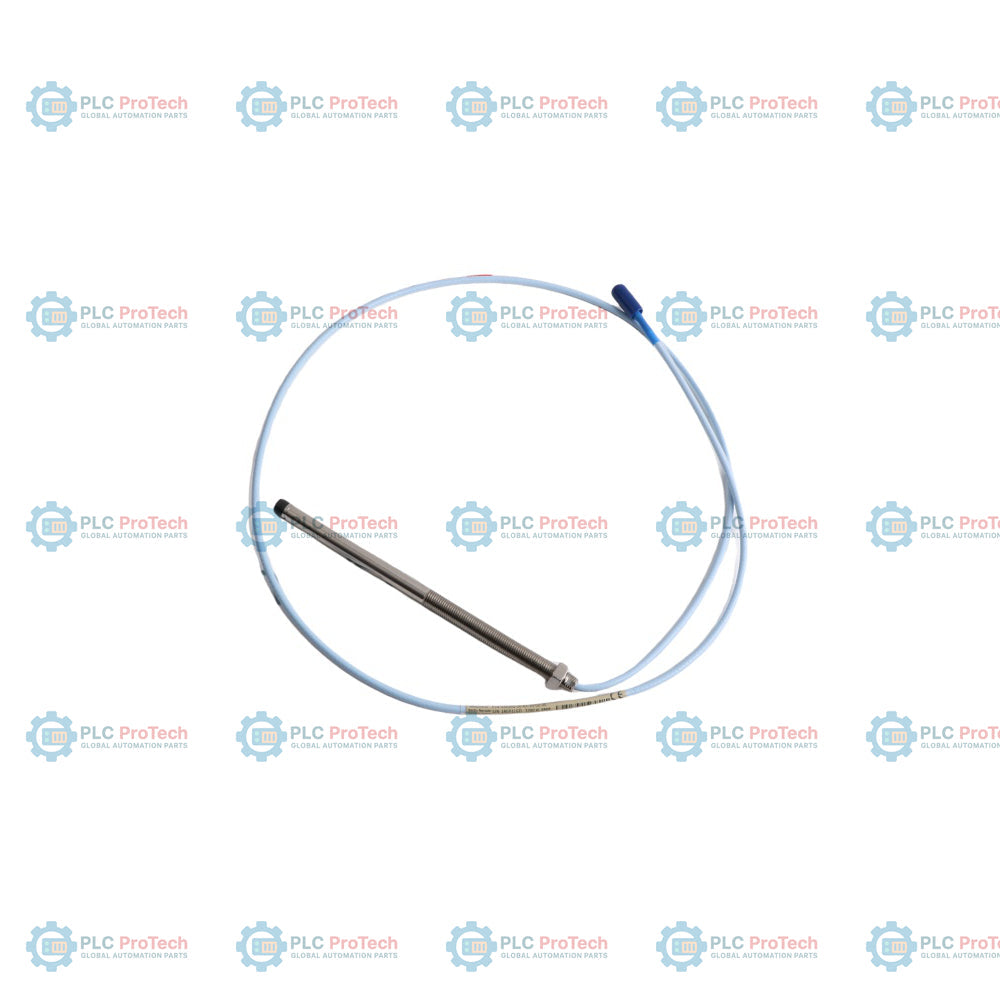

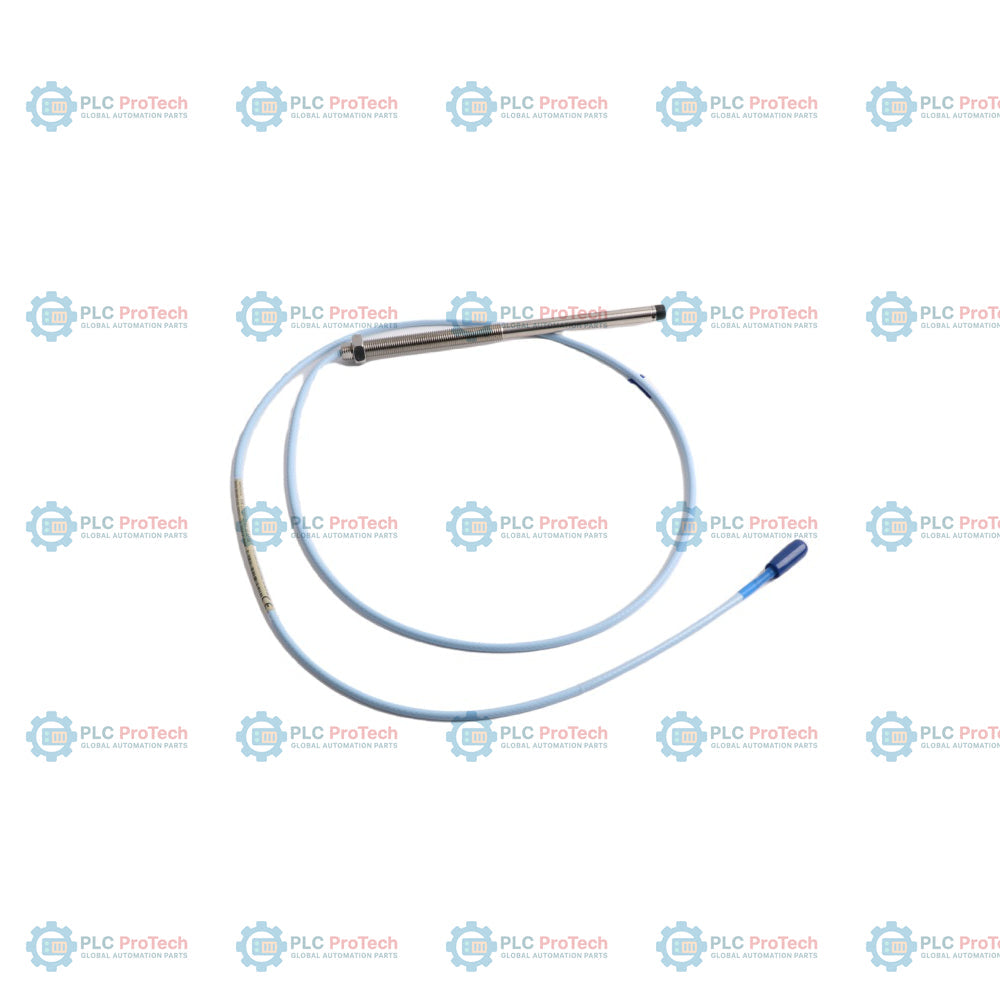

Le Bently Nevada 330101-30-63-10-02-00 est une sonde de proximité de 8 mm sans contact et de haute précision, conçue pour mesurer en continu les vibrations et la position de l’arbre dans les machines industrielles critiques. Faisant partie de la série 3300 XL, cette sonde utilise la technologie des courants de Foucault pour convertir le déplacement entre l’embout de la sonde et un arbre cible en un signal de tension proportionnel. Cette configuration particulière est personnalisée avec un corps fileté standard 3/8-24 UNF sans armure mécanique, une longueur non filetée de 3,0 pouces, une longueur totale du boîtier de 6,3 pouces, un câble triaxial standard de 1,0 mètre et un connecteur coaxial miniature ClickLoc plaqué or, et ne nécessite aucune certification d’homologation pour zones dangereuses.

Lorsqu’elle est intégrée à un capteur Proximitor 3300 XL et à un câble d’extension, cette sonde constitue un composant essentiel de la boucle de protection des machines 3300 XL. Ce système est entièrement conforme aux normes API 670, ce qui le rend hautement fiable pour la surveillance de la dynamique du rotor des turbines, de l’usure des paliers et de la dilatation du carter dans des environnements dangereux et à haute température.

Caractéristiques

• Principe de mesure sans contact par courants de Foucault pour des relevés précis et sans usure du déplacement.
• L’embout de sonde moulé en sulfure de polyphénylène (PPS) offre une excellente résistance chimique et thermique.
• Corps de sonde en acier inoxydable AISI 303 ou 304 résistant à la corrosion, conçu pour une longue durée de service dans des environnements agressifs.
• Câble triaxial de 75 ohms isolé avec du copolymère de tétrafluoroéthylène et de propylène (FEP).
• Le connecteur coaxial miniature ClickLoc plaqué or garantit une faible résistance de contact et une connexion fiable.
• Le corps fileté 3/8-24 UNF simplifie l’installation à montage direct sur les carters de machines et les chapeaux de palier.
• Interchangeable électriquement et physiquement avec les anciens composants de systèmes 3300 de 5 mm et 8 mm.

Applications

• Surveillance des vibrations radiales de l’arbre des turbines à vapeur et des turbines à gaz.
• Suivi de la position et du déplacement axial (de poussée) dans les compresseurs haute pression et les turbocompresseurs.
• Vérification du mouvement du rotor et de l’alignement dynamique de l’arbre dans les grosses pompes, les boîtes de vitesses et les ventilateurs industriels.
• Surveillance continue de l’état et protection des machines dans les centrales électriques, les raffineries chimiques et les installations minières.

Informations de commande

Spécifications techniques

Directives d’installation

• Montez la sonde en respectant l’écart cible-extrémité spécifié par l’étalonnage du système (généralement 1,27 mm / 50 mils pour les plages linéaires standard 3300 XL).
• Vérifiez que la longueur non filetée de 3,0 pouces est compatible avec la profondeur de votre support interne afin d’éviter toute déformation du boîtier ou tout contact avec la cible.
• Ne dépassez pas le couple recommandé pour le boîtier lors de l’installation. Le couple maximal admissible du boîtier est de 22,6 Nm pour les trois premiers filets et de 33,9 Nm pour l’engagement complet du filetage.
• Acheminez le câble en respectant le rayon de courbure minimal de 25,4 mm (1,0 po) afin de protéger l’isolation interne en FEP et le blindage coaxial.
• Appliquez des procédures appropriées de mise à la terre et de blindage, en acheminant les conducteurs de blindage vers la barrette de bornes ou la terre du capteur Proximitor afin d’éviter les interférences électromagnétiques.
