Description

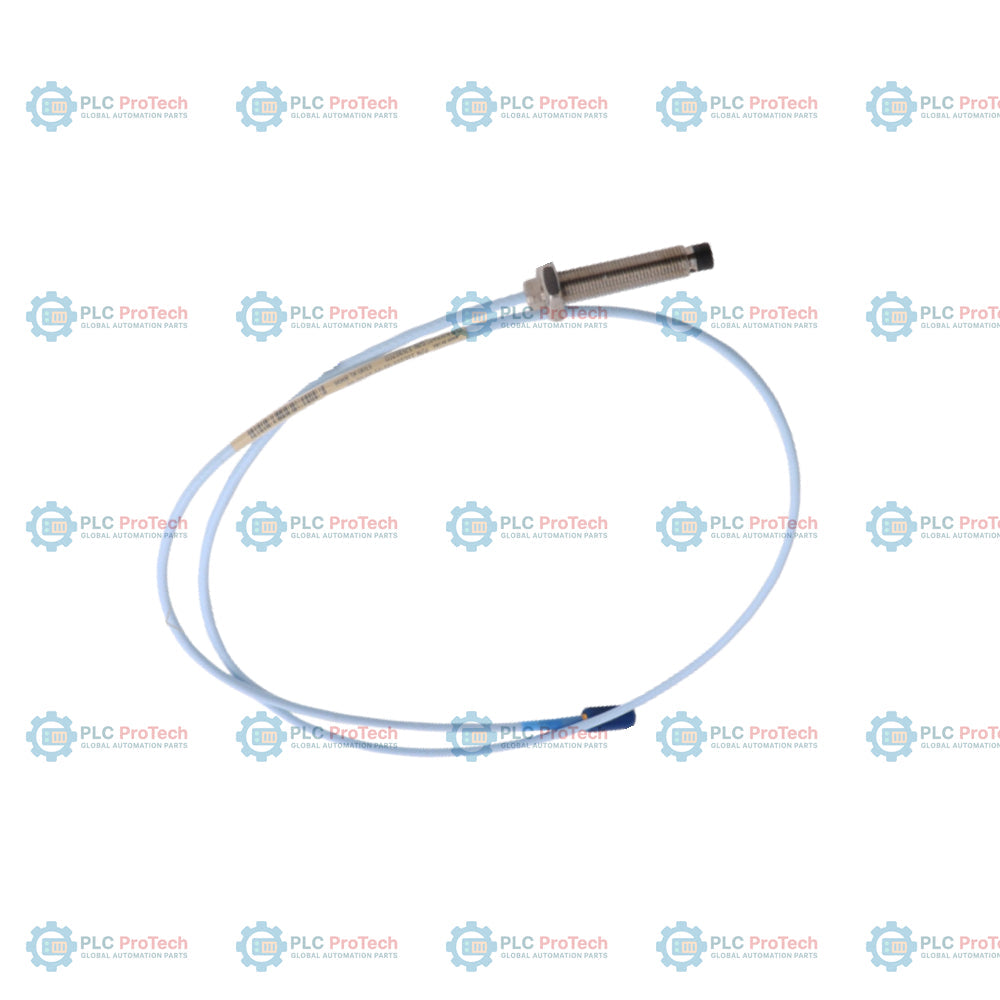

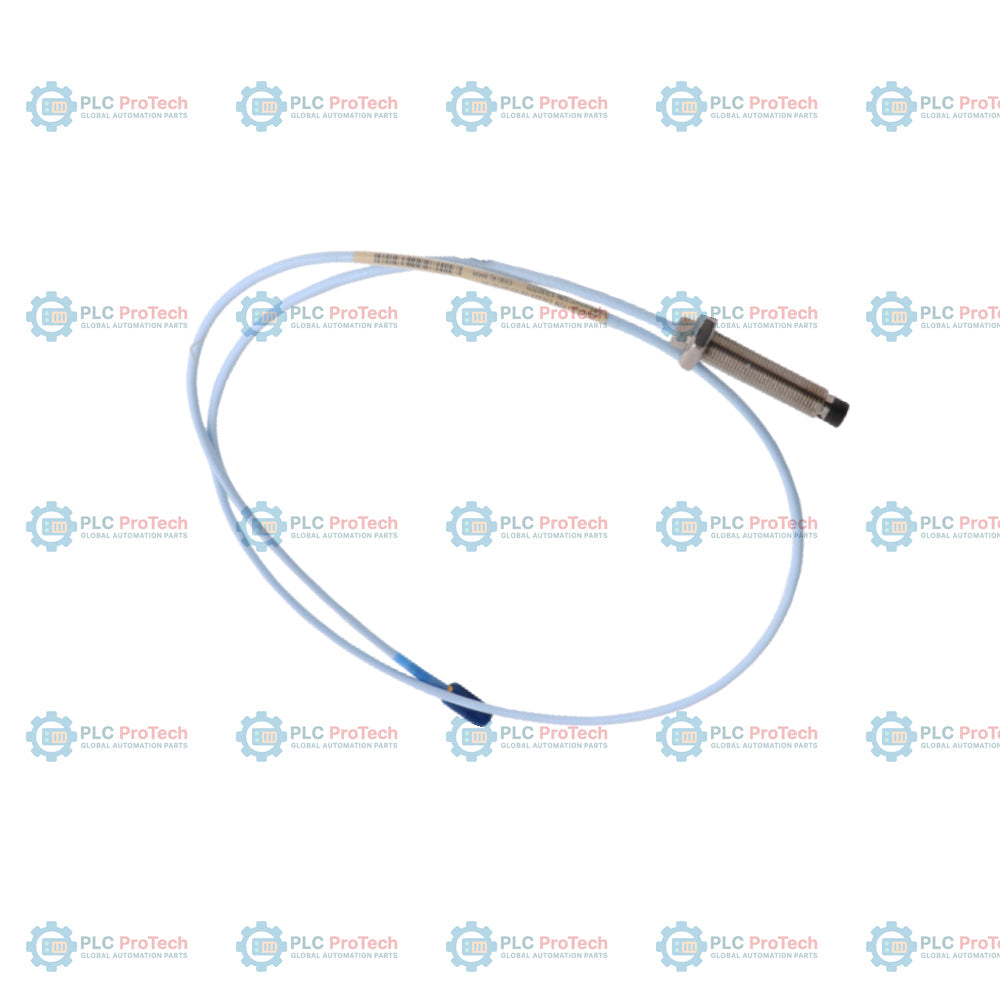

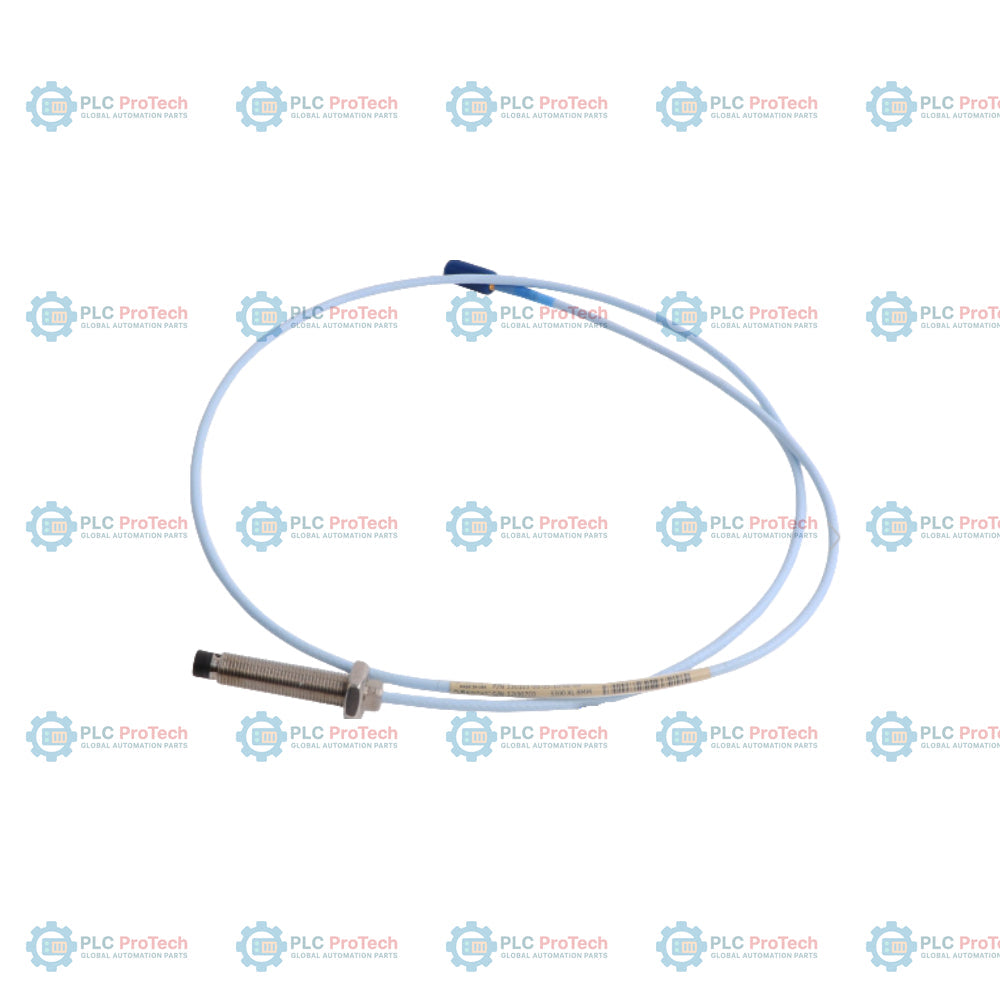

330103-00-08-05-02-CN est une sonde de proximité 3300 XL de 8 mm dotée d’un filetage métrique M10 x 1 sans armure, d’une longueur non filetée de 0 mm (option 00), d’une longueur totale de boîtier de 80 mm (option 08) et d’une longueur totale de câble de 0,5 mètre (option 05).

Cette configuration utilise un câble coaxial à trois conducteurs standard isolé en FEP, terminé par un connecteur coaxial miniature ClickLoc (option 02). Le suffixe -CN indique que cet appareil est équipé de l’ensemble d’homologations pour zones dangereuses en Chine, garantissant la conformité certifiée NEPSI et CCC pour une installation dans les environnements réglementés chinois. La sonde fonctionne avec un capteur Proximitor 3300 XL et un câble d’extension 3300 XL au sein d’un système complet de transducteur à courants de Foucault sans contact, afin de surveiller les vibrations radiales de l’arbre, la position axiale de poussée ou la référence de phase (Keyphasor) sur les machines tournantes industrielles.

Caractéristiques

• Filetage métrique M10 x 1 sans armure de protection.
• Longueur non filetée de 0 mm (option 00) pour un montage affleurant ou entièrement fileté.
• Longueur totale du boîtier de 80 mm (option 08), adaptée aux carters de machines standard.
• Longueur totale du câble de sonde de 0,5 mètre (option 05), fabriqué en matériau coaxial à trois conducteurs FEP standard de 75 ohms.
• Connecteur coaxial miniature ClickLoc (option 02) pour une connexion électrique fiable.
• Ensemble d’homologations pour zones dangereuses en Chine (suffixe -CN), garantissant la conformité certifiée NEPSI et CCC.

Applications

• Surveillance des vibrations radiales de l’arbre dans les machines tournantes à grande vitesse.
• Mesure de la position axiale et du déplacement axial de l’arbre.
• Mesures du Keyphasor et de la vitesse sur les turbines, compresseurs et générateurs.
• Installations industrielles en Chine nécessitant des certifications locales pour zones dangereuses.

Informations de commande

Spécifications techniques

Directives d’installation

• Serrez le filetage du boîtier de la sonde lors de l’installation au couple standard de 7,5 N-m (66 in-lbf). Ne dépassez pas la valeur nominale maximale de 22,6 N-m (200 in-lbf).
• Veillez à ce que la profondeur maximale de prise du filetage à l’intérieur du boîtier de la machine ne dépasse pas 15 mm.
• Maintenez un rayon de courbure physique du câble d’au moins 25,4 mm (1,0 po) lors du cheminement du câble triaxial standard.
• Utilisez toujours des protecteurs de connecteurs ou des boîtes de jonction lorsque vous utilisez des connecteurs ClickLoc dans des environnements humides, poussiéreux ou exposés à l’huile.

Conformité et certifications

• NEPSI - Centre national chinois de supervision et d’inspection pour la protection contre les explosions et la sécurité des instruments
• CCC - Certification obligatoire chinoise (antidéflagrant)
• Conforme CE
