Description

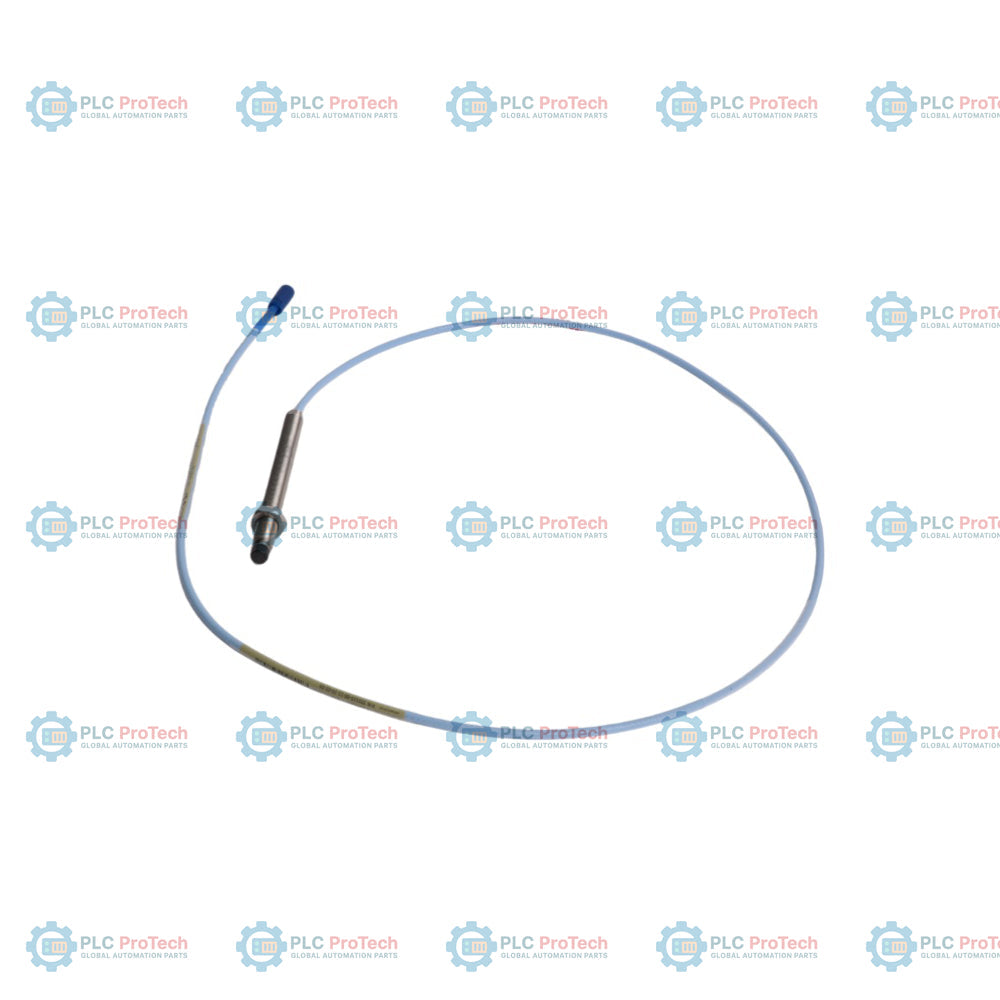

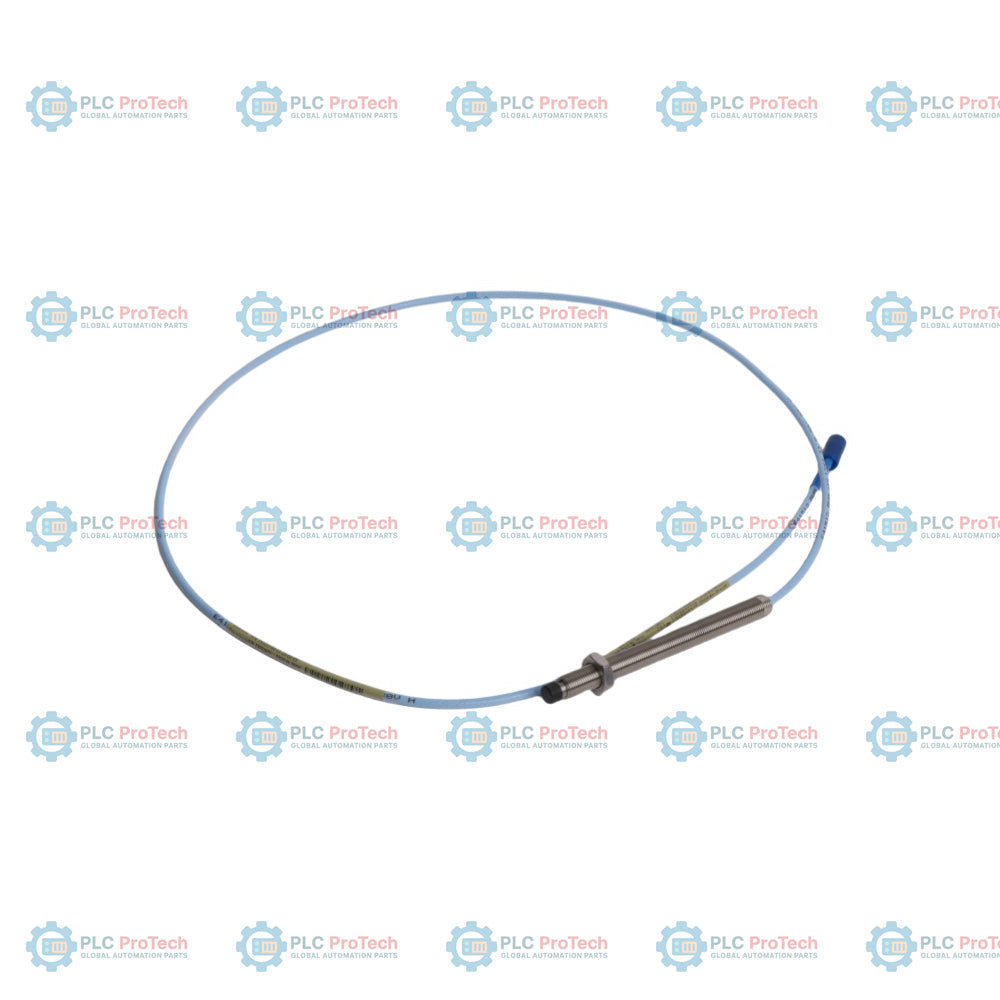

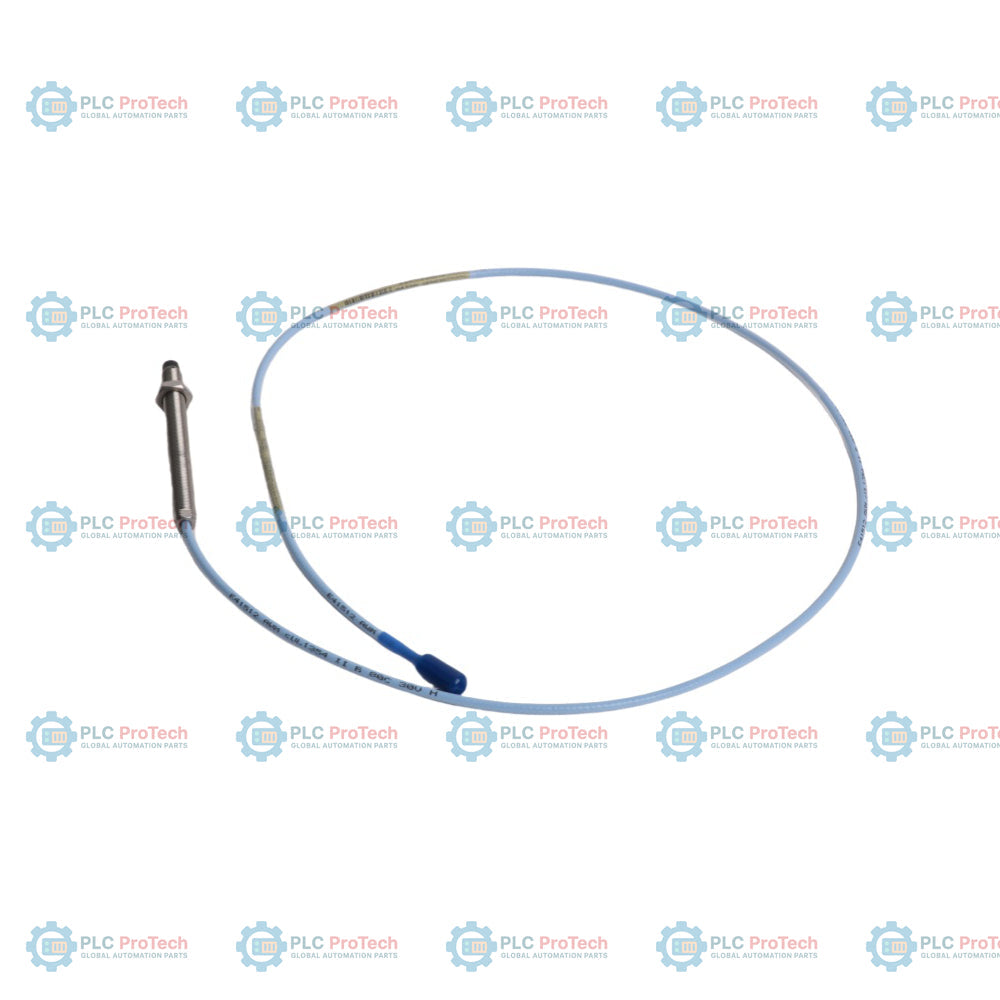

330103-00-11-50-02-00 est une sonde de proximité métrique 3300 XL 8 mm sans armure, configurée avec un filetage M10 x 1, une longueur non filetée de 0 mm et une longueur totale de boîtier de 110 mm. Cette configuration spécifique comporte un câble coaxial standard de 5,0 m (16,4 pieds), isolé en FEP et terminé par un connecteur coaxial miniature ClickLoc. Elle n’inclut ni gaine d’armure externe ni certifications d’homologation spécialisées pour zones dangereuses, ce qui la rend adaptée aux environnements industriels standard non classifiés.

Contrairement aux configurations telles que la série 330104, qui intègrent une armure flexible en acier inoxydable, cette sonde utilise un câble coaxial nu et flexible de 75 ohms, d’un diamètre extérieur de 3,68 mm, facilitant le cheminement dans les conduits étroits. Contrairement aux variantes de 1,0 m ou 2,0 m, la longueur totale de câble de 5,0 m se raccorde directement à un capteur Proximitor compatible de 5 mètres sans nécessiter de câble d’extension intermédiaire, réduisant ainsi l’atténuation potentielle du signal et le nombre de jonctions de connecteurs dans la boucle de mesure.

Caractéristiques

• L’option 00 spécifie une longueur non filetée de 0 mm, offrant un boîtier M10 x 1 entièrement fileté pour un engagement maximal du filetage.
• L’option 11 désigne une longueur totale de boîtier de 110 mm, fabriqué en acier inoxydable AISI 303.
• L’option 50 fournit une longueur totale de câble de 5,0 mètres, éliminant le besoin d’un câble d’extension externe lorsqu’elle est associée à un capteur Proximitor de 5 mètres.
• L’option 02 fournit un connecteur coaxial miniature ClickLoc sans protecteur de connecteur intégré.
• L’option 00 désigne les homologations standard, sans certifications spécialisées pour zones dangereuses.
• La taille de filetage M10 x 1 répond aux exigences de montage métriques sans adaptateurs.

Applications

• Surveillance des vibrations de l’arbre des turbines hydroélectriques et à vapeur.
• Mesures des vibrations radiales et de la position axiale sur des compresseurs industriels à grande vitesse.
• Surveillance du déplacement de l’arbre des machines tournantes dans les zones non dangereuses des installations.
• Suivi du faux-rond et de la position absolue de l’arbre d’une turbine hydraulique.

Informations de commande

Spécifications techniques

Directives d’installation

• Engagement du filetage : Maintenez la longueur d’engagement du filetage inférieure à 15 mm lors de l’installation afin d’éviter le grippage du filetage dans le boîtier.
• Couple de serrage : Serrez le boîtier de la sonde au couple recommandé de 7,5 N-m (66 in-lbf). Ne dépassez pas 22,6 N-m (200 in-lbf).
• Routage du câble : Respectez un rayon de courbure minimal du câble de 25,4 mm (1,0 po) afin d’éviter la fatigue du câble et la dégradation du signal.
• Sélection du Proximitor : Utilisez exclusivement ce capteur de proximité Proximitor de 5,0 mètres avec une sonde de 5 mètres. L’utilisation d’un capteur de longueur différente entraînera des erreurs de mesure importantes.
• Manipulation des connecteurs : Serrez les connecteurs ClickLoc à la main. Assurez-vous que les connecteurs sont exempts d’huile, d’humidité et de contaminants avant leur raccordement.

Conformité et certifications

• Conformité CE standard.
• Conformité RoHS standard.
• Aucune certification spécialisée pour zones dangereuses (l’option 00 est désignée comme non requise).
