Description

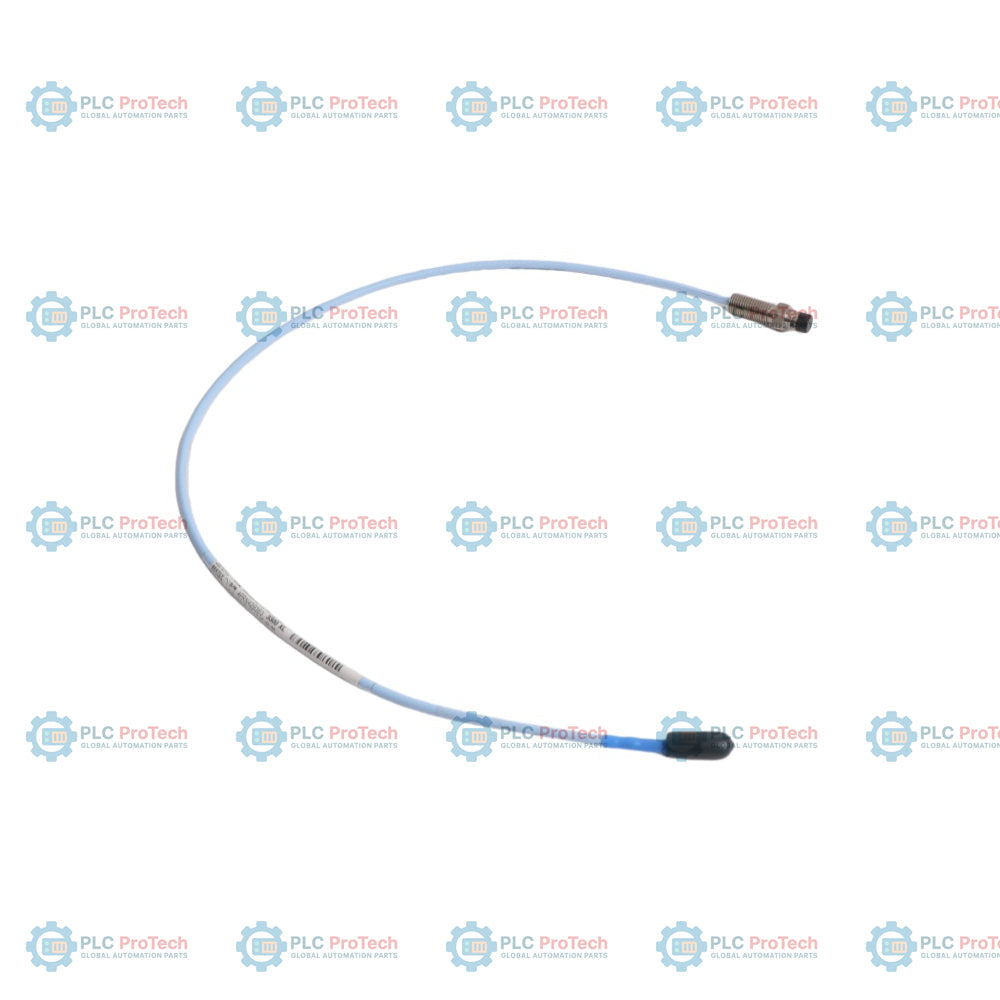

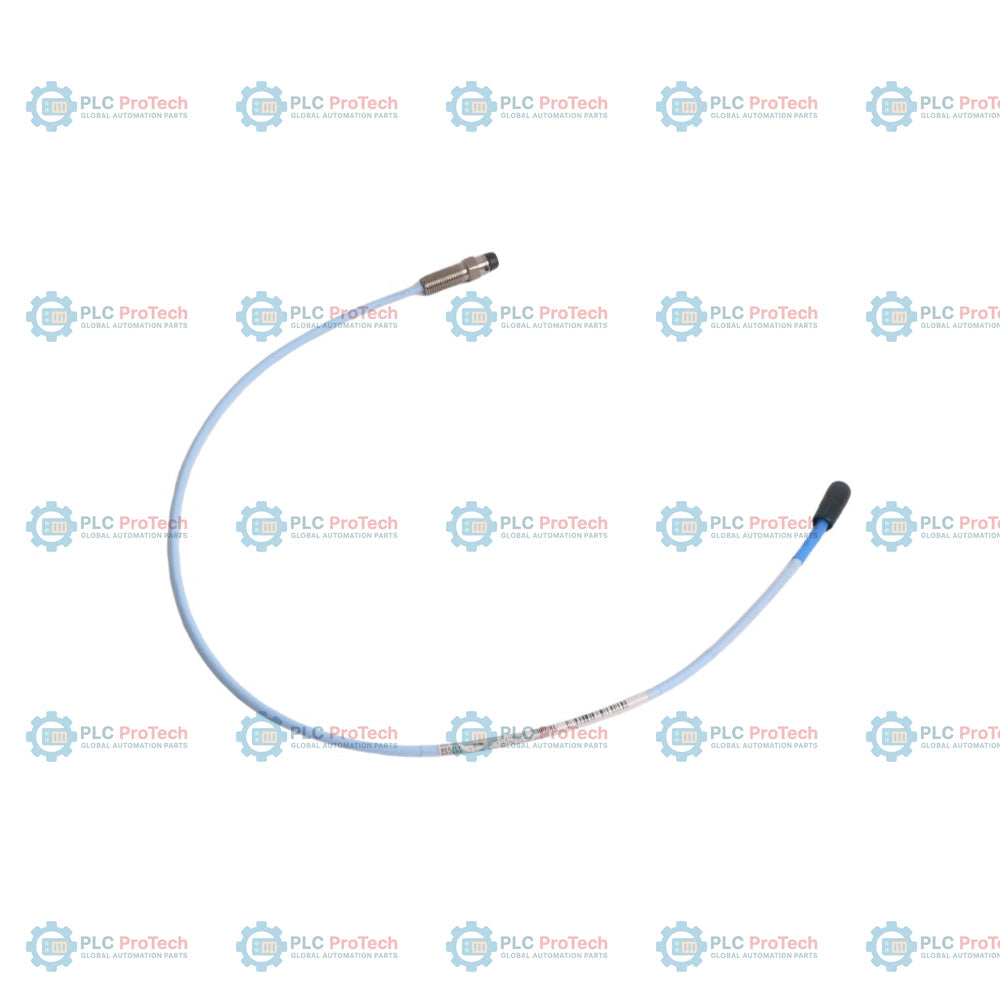

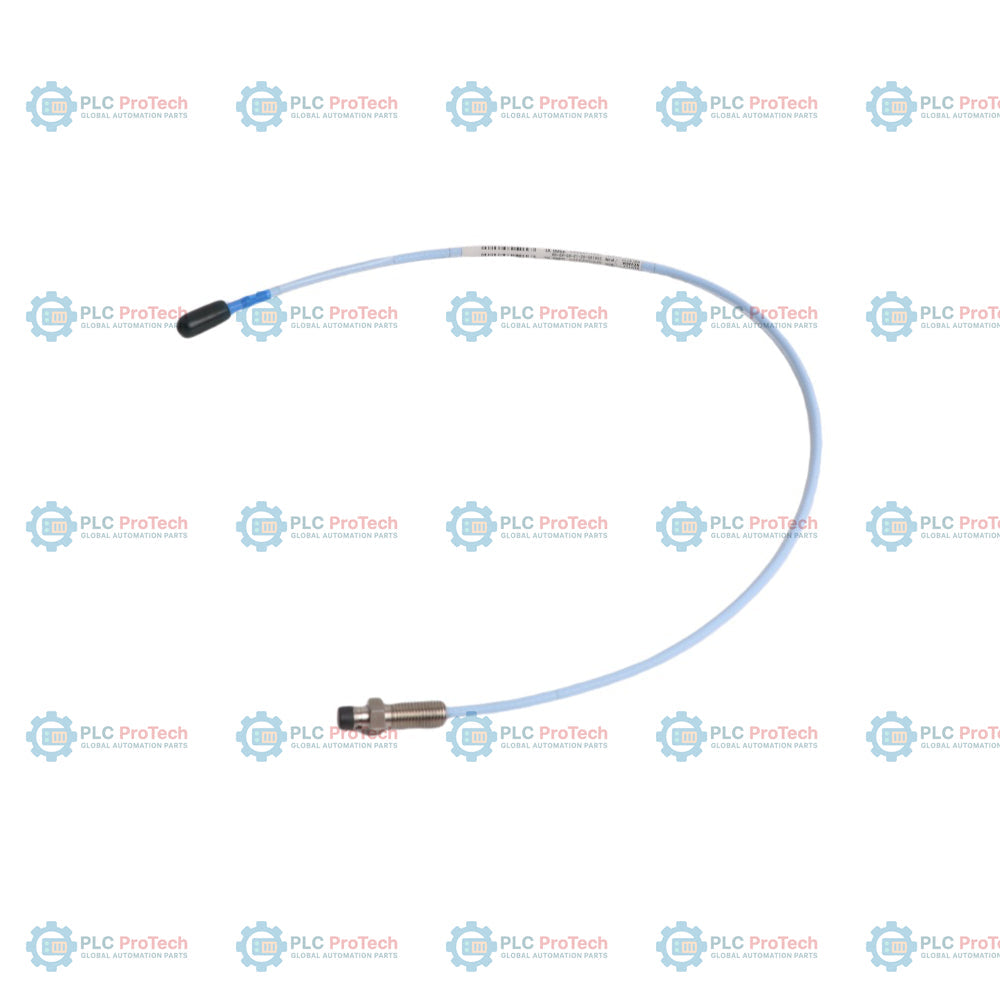

L’option 02 (longueur non filetée de 0,2 po) et l’option 12 (longueur totale du boîtier de 1,2 po) définissent cette configuration de sonde de proximité 3300 XL 8 mm à montage inversé — 330105-02-12-05-02-01. Cette sonde à courants de Foucault mesure les vibrations de l’arbre, la position axiale et l’épaisseur du film d’huile sur les machines tournantes. Contrairement aux sondes standard à montage frontal qui se vissent depuis l’extérieur du carter de machine, cette variante à montage inversé s’installe depuis l’arrière ou l’intérieur d’un manchon de montage, ce qui permet la surveillance de la protection des machines dans des logements de palier compacts ou des espaces offrant un accès externe limité.

La sonde utilise une conception filetée 3/8-24 UNF-2A et intègre un câble coaxial d’une longueur totale de 0,5 mètre (1,6 pied). Pour assurer un étalonnage et un fonctionnement corrects, cette sonde de 0,5 mètre est associée à un câble d’extension correspondant de 4,5 mètres ou 8,5 mètres, formant un système de transducteur de 5,0 mètres ou 9,0 mètres qui s’interface directement avec un capteur Proximitor 3300 XL étalonné. Le câble coaxial se termine par un connecteur coaxial miniature ClickLoc plaqué or, qui résiste aux vibrations mécaniques sans nécessiter de volumineux manchon de protection du connecteur. Équipé des homologations de l’option 01, l’ensemble satisfait aux normes CSA us/c applicables aux emplacements dangereux et est certifié pour une utilisation dans des installations à sécurité intrinsèque et non incendiaires.

Caractéristiques

• La conception à montage inversé permet l’installation dans des ensembles de manchon ou des logements de palier depuis l’intérieur ou l’arrière.
• L’option 02, avec une longueur non filetée de 0,2 pouce (5,0 mm), convient aux exigences de montage à profil bas.
• L’option 12, avec une longueur totale de boîtier de 1,2 pouce (30 mm) et un corps fileté standard 3/8-24 UNF-2A.
• L’option 05, avec une longueur totale de câble de 0,5 mètre (1,6 pied), réduit le mou du câble à l’intérieur des carters de machine.
• L’option 02, avec connecteur coaxial miniature ClickLoc, assure un verrouillage positif plaqué or afin de préserver l’intégrité du signal.
• L’option 01, avec homologations CSA us/c, certifie le matériel pour les zones dangereuses de classe I, divisions 1 et 2.
• Le matériau de l’extrémité de sonde en sulfure de polyphénylène (PPS) résiste à l’exposition aux produits chimiques et aux températures élevées.
• Le boîtier en acier inoxydable AISI 303 assure une protection contre la corrosion dans les environnements industriels difficiles.

Applications

• Mesure des vibrations radiales de l’arbre et de la position axiale sur les machines industrielles tournantes.
• Systèmes de protection des paliers de turbines à vapeur, de turbines à gaz et de générateurs.
• Surveillance de l’état des compresseurs centrifuges, des détendeurs et des boîtes de vitesses.
• Surveillance des turbomachines à grande vitesse avec un espace libre externe limité.

Informations de commande

Spécifications techniques

Directives d’installation

Vérifiez que l’emplacement de montage de la sonde est exempt de débris. Lors de l’installation de la sonde à montage inversé, vissez l’ensemble depuis l’arrière du manchon ou du boîtier. Ne dépassez pas la longueur maximale d’engagement du filetage de 14.3 mm (0.563 in) afin d’éviter tout coincement mécanique. Serrez la sonde à la main lors de l’installation, en maintenant le couple dans la limite maximale de 3.9 N-m (35 in-lb) afin de protéger le boîtier fileté. Acheminez le câble coaxial en respectant un rayon de courbure minimal de 25.4 mm (1.0 in) et fixez-le à l’aide de colliers non métalliques pour éviter son usure due aux fortes vibrations des machines. Maintenez les connexions du connecteur ClickLoc propres et sèches, puis vérifiez que le blindage du câble coaxial est isolé de la masse de la machine et raccordé à la borne commune du bornier de la barrière du capteur Proximitor.
