Description

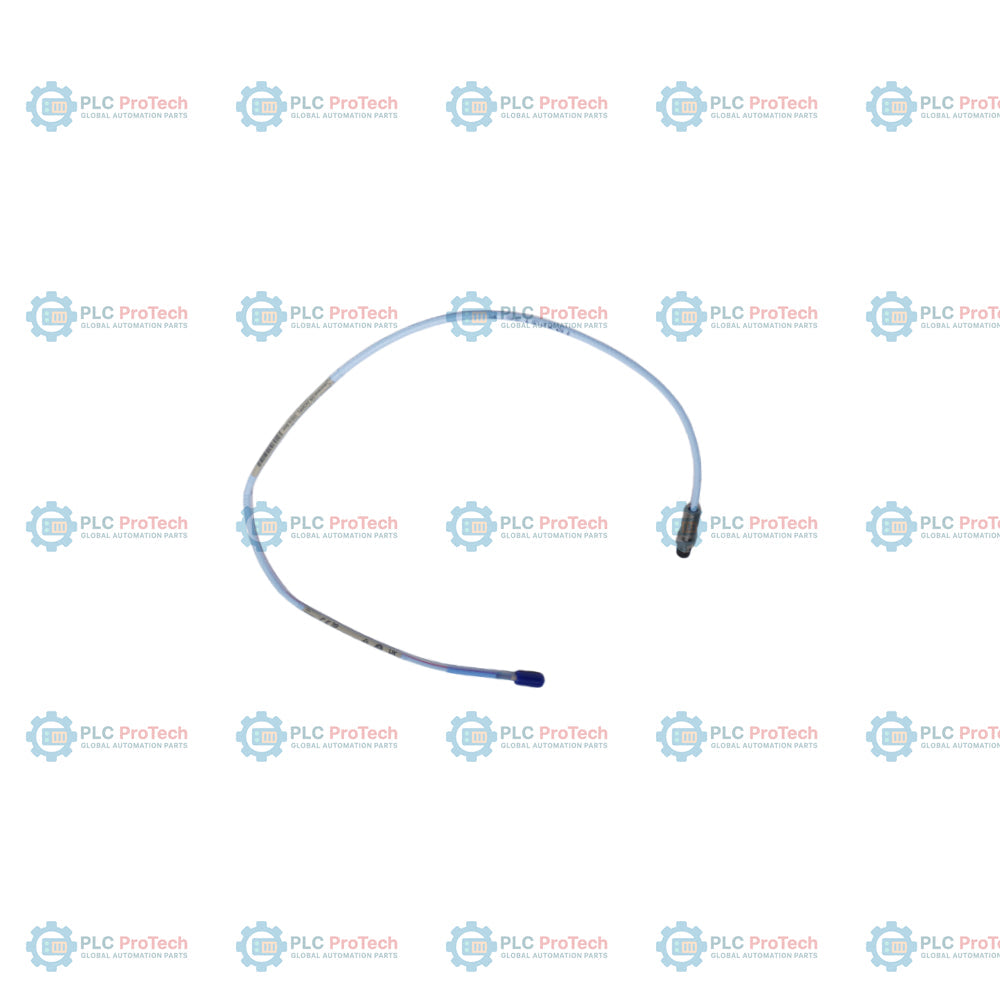

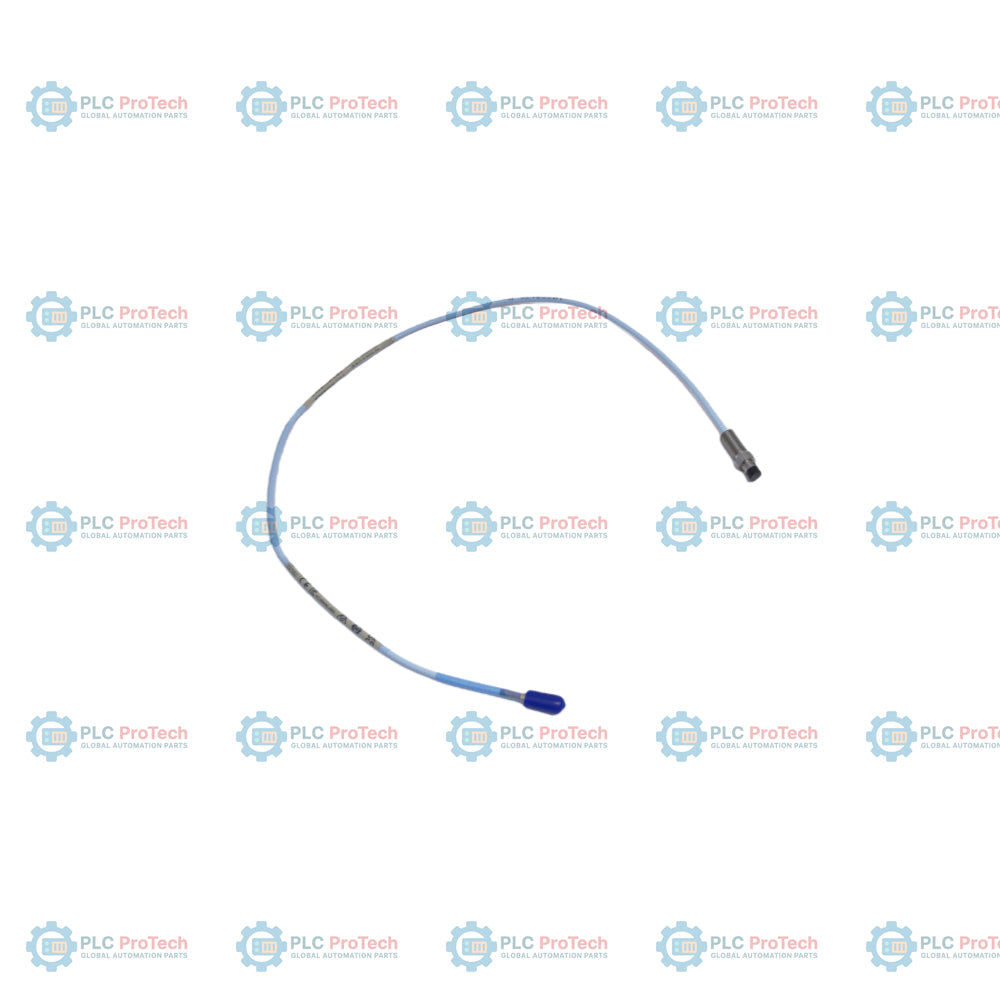

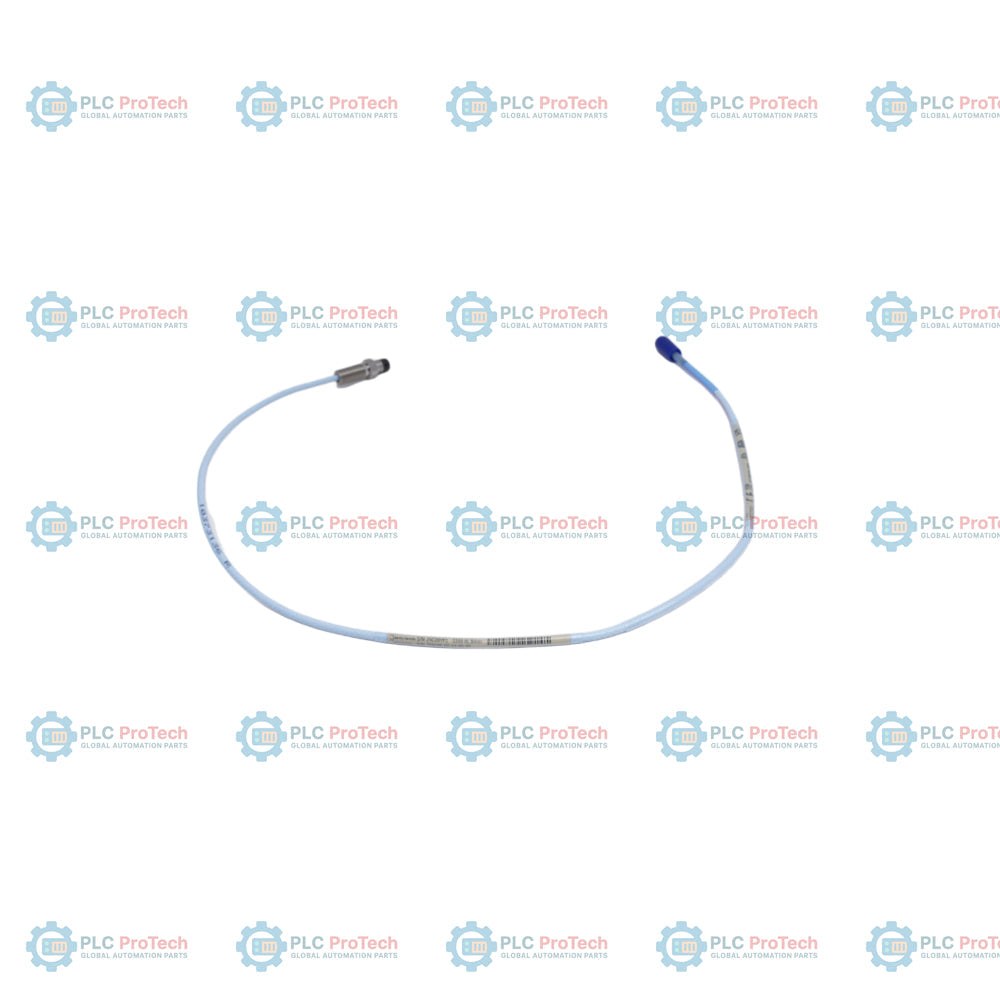

L’option 02 (longueur non filetée de 0,2 pouce) et l’option 12 (longueur totale du boîtier de 1,2 pouce) définissent cette configuration de sonde à montage inversé 3300 XL 8 mm à plage de température étendue (ETR) — 330195-02-12-05-00. Cette sonde de proximité présente une conception filetée 3/8-24 UNF-2A pour les installations inversées avec manchon, permettant l’insertion ou le remplacement par l’arrière du carter de la machine. Le câble ETR intégré permet l’installation dans des environnements où les câbles de sonde standard dépasseraient leurs limites thermiques.

Cette configuration a une longueur totale de 0,5 mètre (1,6 pied) et ne nécessite pas d’homologations d’organismes pour zones dangereuses. Elle se connecte aux capteurs Proximitor 3300 XL et aux câbles d’extension standard, maintenant la compatibilité physique et électrique au sein de la famille de transducteurs 3300 XL 8 mm.

Caractéristiques

• Accepte des températures de fonctionnement de l’extrémité de la sonde allant jusqu’à 218 °C (425 °F) et des températures de fonctionnement du câble allant jusqu’à 260 °C (500 °F).
• Présente une conception à montage inversé 3/8-24 UNF-2A, avec un boîtier non fileté de 0,20 pouce et une longueur de boîtier de 1,2 pouce pour les installations à montage arrière.
• Comprend une longueur totale de câble de sonde de 0,5 mètre (1,6 pied), avec une gaine extérieure isolante homologuée ETR.
• Équipé d’un mini-connecteur coaxial mâle ClickLoc plaqué or pour une connexion fiable du signal sans outil.
• Assure une étanchéité à la pression jusqu’aux limites nominales grâce à une construction intégrant un joint torique en Viton.

Applications

• Mesures des vibrations de l’arbre et de la position axiale dans des environnements de machines tournantes à haute température.
• Installations avec boîtier à manchon nécessitant l’insertion et le remplacement de la sonde par l’arrière du carter de la machine.
• Surveillance thermique dans les environnements de turbines à gaz, de turbines à vapeur et d’expandeurs industriels.

Informations de commande

Caractéristiques techniques

Directives d’installation

• Positionnez et montez d’abord l’arrière de la sonde dans le manchon de sonde à montage inversé afin d’éviter de tordre le câble interne.
• Vérifiez l’écartement initial de la sonde à l’aide d’un micromètre ou d’un voltmètre afin de vous assurer qu’il se situe dans la plage linéaire du 3300 XL avant de bloquer l’écrou à manchon.
• Évitez de dépasser le couple maximal admissible du boîtier de 11,2 Nm lors de l’installation afin de prévenir tout endommagement du filetage.
• Serrez les connecteurs ClickLoc à la main uniquement ; nettoyez tous les points de contact des connecteurs avant l’assemblage afin de maintenir une faible résistance de contact.
• Veillez à ce que le cheminement du câble ne plie pas le fil de la sonde au-delà du rayon de courbure minimal de 25,4 mm (1,0 po).

Conformité et certifications

L’option d’homologation par un organisme pour cette configuration est 00 (Non requise). La sonde est conforme aux normes industrielles de fabrication et de contrôle qualité de Bently Nevada pour les emplacements non dangereux.
