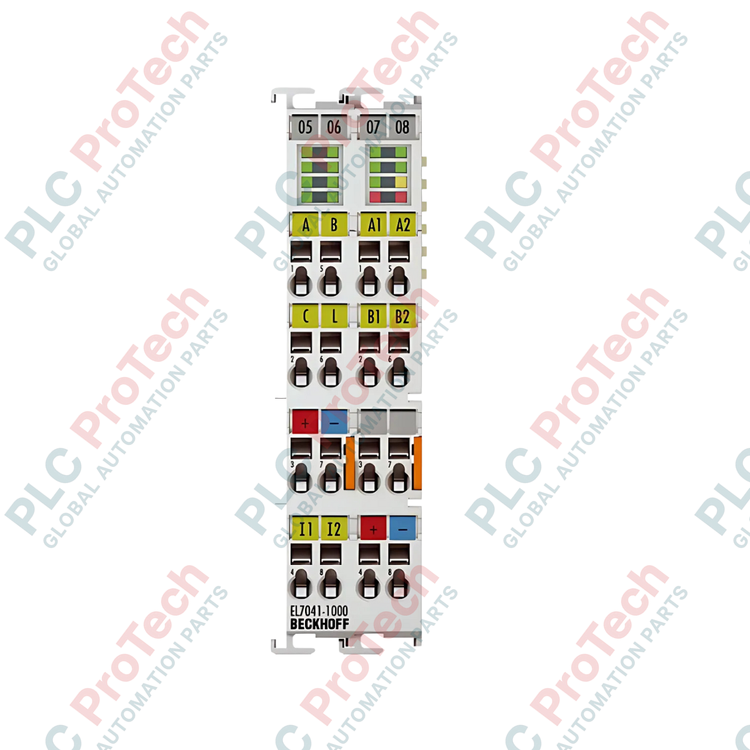

EL7041-1000 BECKHOFF Interface moteur pas à pas 1 canal 48 V CC 5 A

Présentation du produit

Le EL7041-1000 (EL70411000) est une borne EtherCAT haute performance conçue pour le contrôle direct de moteurs pas à pas dans un format compact monté sur rail DIN. Faisant partie du portefeuille Compact Drive Technology de Beckhoff, ce module prend en charge les moteurs pas à pas biphasés (unipolaires ou bipolaires) avec une tension nominale allant jusqu’à 48 V DC et un courant de sortie important de 5 A. La variante -1000 est spécialement optimisée pour le contrôle de mouvement en boucle fermée, avec une interface intégrée pour les encodeurs incrémentaux. Cela permet un retour de position précis, la détection de blocage et une meilleure précision des pas dans des applications industrielles B2B telles que l’impression 3D, l’étiquetage CNC, la préhension haute précision et les équipements de laboratoire automatisés.

Architecture matérielle et logique de contrôle de mouvement

L’architecture du EL7041-1000 regroupe l’électronique de puissance et la logique de retour dans un boîtier unique de 24 mm de large. Il utilise le bus EtherCAT à haute vitesse pour recevoir les commandes de mouvement du runtime TwinCAT NC ou CNC. Le module dispose de deux entrées numériques dédiées pour la surveillance de la position finale (fin de course) et d’une interface complète pour un encodeur de déplacement, permettant un contrôle de position « réel ».

La partie puissance utilise un contrôle avancé du courant PWM pour assurer une rotation fluide du moteur avec une résonance minimale. En intégrant directement le retour de l’encodeur dans la borne, l’EL7041-1000 peut compenser en temps réel les pas manqués, offrant la fiabilité d’un système servo à un coût avantageux comparable à une solution pas à pas. Le niveau de câblage enfichable (série ES) permet un remplacement rapide du module sans déconnecter les fils de terrain individuels.

Caractéristiques techniques

FAQ techniques

Comment fonctionne la fonctionnalité en boucle fermée dans l’EL7041-1000 ?

La borne compare en permanence la position de pas commandée avec le retour réel de l’ encodeur incrémental. En cas de divergence (par exemple, due à un blocage mécanique ou une résonance), le système TwinCAT peut ajuster le couple ou déclencher une erreur, évitant ainsi la perte de synchronisation fréquente dans les systèmes pas à pas en boucle ouverte.

Quel est l’avantage de l’alimentation 48 VDC ?

Une tension plus élevée permet au moteur pas à pas de maintenir son couple à des vitesses plus élevées. Bien que le moteur puisse être conçu pour une tension nominale inférieure, le bus 48 VDC aide à compenser la force contre-électromotrice (FEM) des bobines du moteur, élargissant significativement la plage de vitesses utilisables du variateur.

Puis-je utiliser cette borne sans encodeur ?

Oui. Bien que la version -1000 soit conçue pour le retour, elle peut fonctionner en mode standard en boucle ouverte. Cependant, pour les applications sans besoin de retour, l’EL7041 standard peut être une alternative plus économique.

Guide d’ingénierie et d’installation

• Gestion thermique : À une charge de 5 A , l’EL7041-1000 génère une chaleur importante. Il doit être monté horizontalement sur le rail DIN pour permettre un flux d’air vertical. Veillez à ne pas placer la borne directement à côté d’autres modules à forte chaleur sans espacement suffisant ou refroidissement forcé si la température ambiante dépasse 45 degrés Celsius.

• Blindage et mise à la terre : Les câbles des moteurs pas à pas transportent des signaux PWM haute fréquence pouvant provoquer des interférences électromagnétiques (EMI). Utilisez toujours des câbles torsadés blindés pour les connexions moteur et le retour encodeur. Le blindage doit être relié à la terre fonctionnelle (FE) via une pince à faible impédance aussi près que possible de la borne.

• Découplage de l’alimentation : Utilisez une alimentation dédiée 24-48 VDC pour le potentiel moteur. Il est fortement recommandé de placer un condensateur tampon (par ex. EL9576) dans le même segment pour absorber l’énergie régénérée lors de la décélération du moteur et stabiliser la tension lors des pics de courant.

Avantages techniques

Le EL7041-1000 est une solution de mouvement « tout-en-un » de premier plan. En intégrant l’entraînement, le retour et les entrées de fin de course dans une seule tranche d’E/S, il réduit considérablement l’espace nécessaire dans l’armoire et le travail de câblage. Sa compatibilité avec la bibliothèque TwinCAT NC PTP (Point-à-Point) permet une configuration facile des rampes d’accélération, de la limitation du jerk et de la surveillance des erreurs de suivi. Pour les constructeurs de machines B2B, cette borne offre une voie robuste et évolutive vers un contrôle de mouvement haute performance sans la complexité des unités d’entraînement autonomes traditionnelles.
