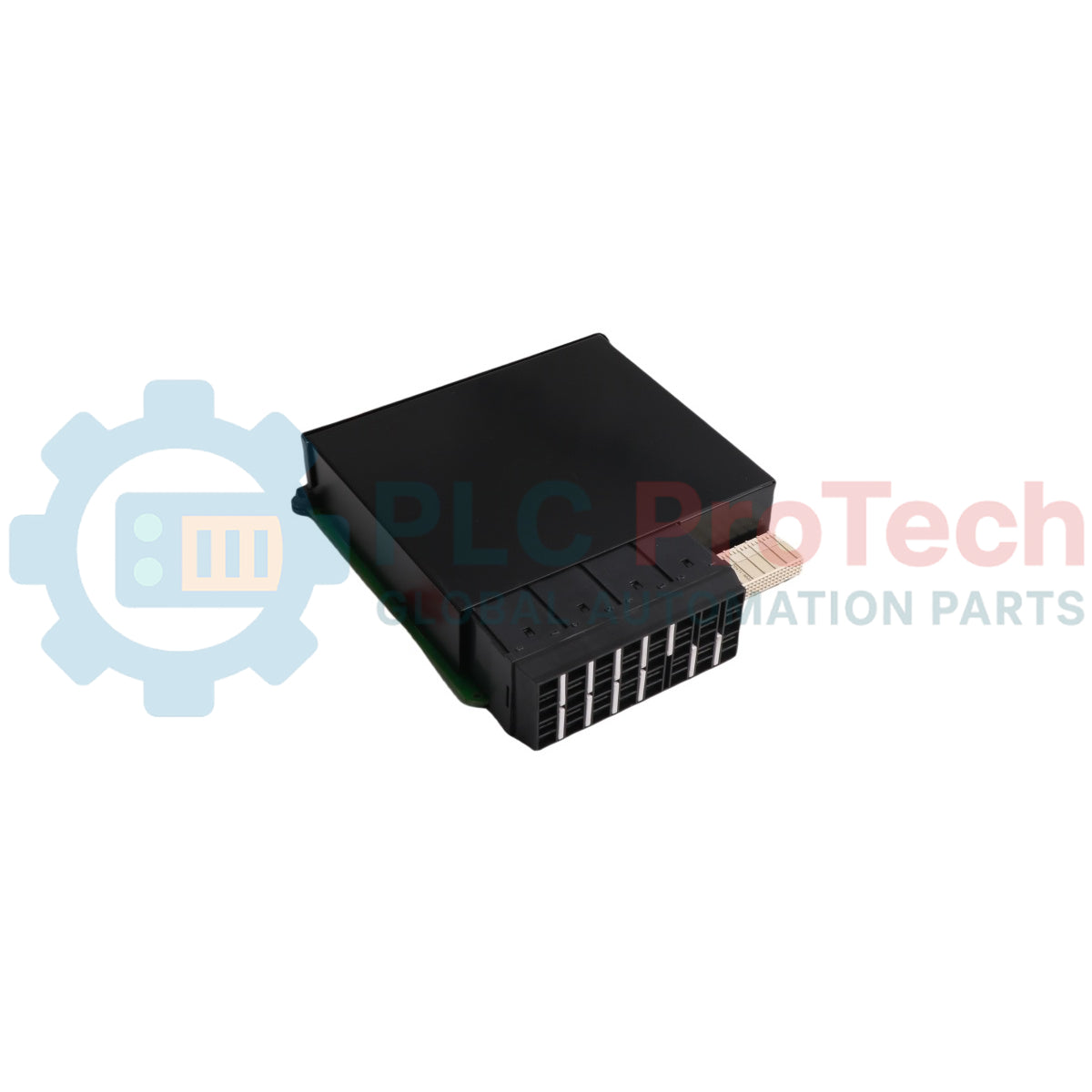

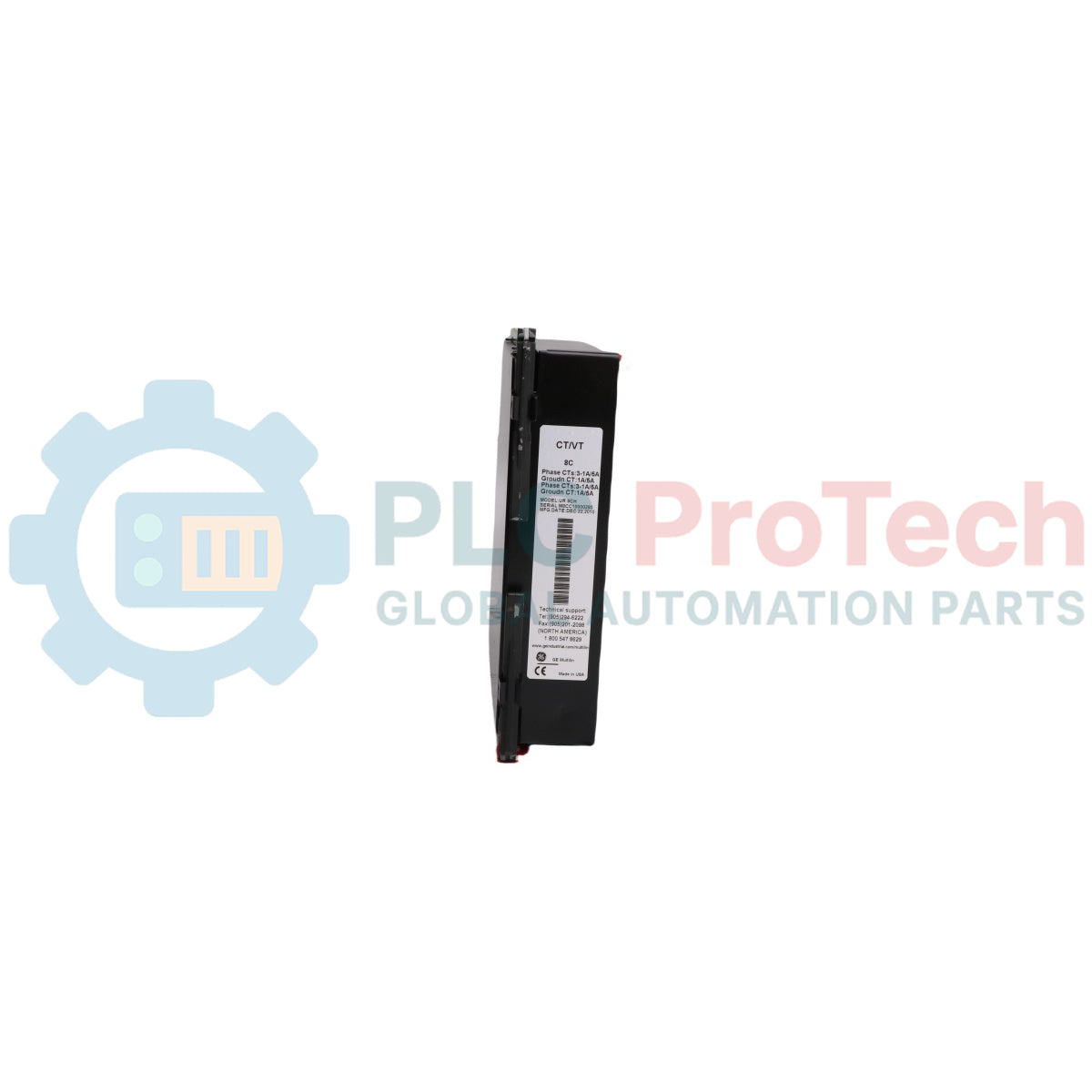

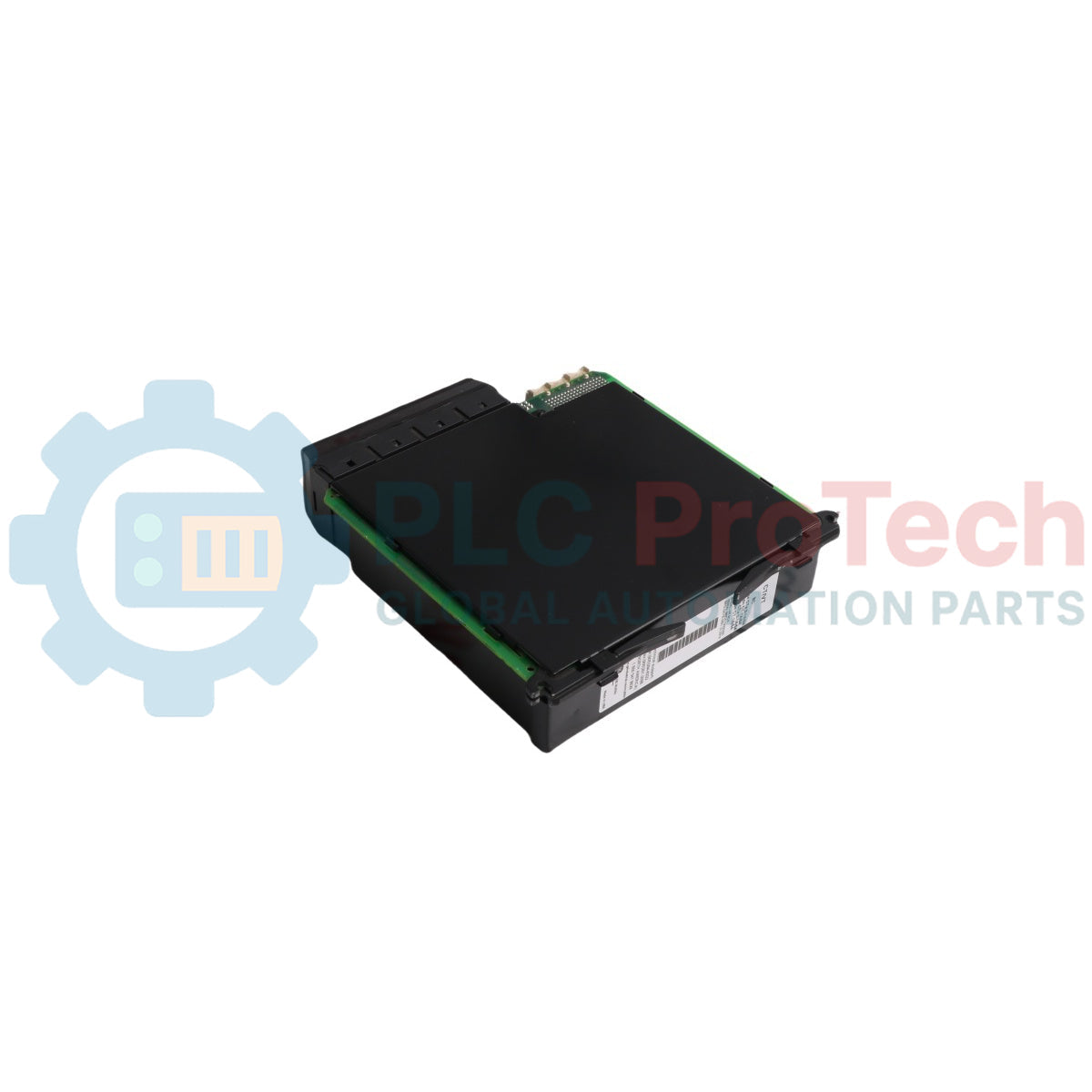

Module CT/VT relais universels GE Multilin UR-8CH

Présentation du produit

La UR-8CH est un sous-module d’entrée Transformateur de Courant et Transformateur de Tension (CT/VT) à haute intégrité conçu par GE Multilin pour la plateforme polyvalente des relais universels UR Series . Fonctionnant comme une interface critique de détection analogique, cette carte fournit au relais de protection hôte trois canaux CT de phase dédiés 1 A / 5 A et un canal CT de terre très précis 1 A / 5 A. Les opérations continues intensives — y compris les centrales électriques, les complexes de raffinage pétrochimique et les postes miniers à haute capacité — comptent sur la UR-8CH pour capturer avec haute fidélité les mesures de courant et de tension primaires. En assurant une isolation galvanique robuste des circuits primaires haute tension dangereux et en transformant les entrées en signaux secondaires internes standardisés, le module protège le processeur principal des pics transitoires. Ce suivi précis permet au système de protection d’exécuter rapidement des commandes de déclenchement lors de surintensités de phase, de défauts de terre ou de perturbations différentielles, réduisant significativement les dommages matériels et les interruptions non programmées du réseau.

Infrastructure matérielle et mécanismes de protection

La construction mécanique, les chemins de conditionnement du signal et la logique de programmation adaptative de la carte UR-8CH supportent un routage précis de la télémétrie et une planification complexe de la protection électrique :

• Entrées de courant à double plage : Équipé d’entrées CT de phase flexibles et très précises acceptant des entrées secondaires standard de 1 A ou 5 A, s’adaptant aisément aux normes variables de courant des services publics.

• Isolation galvanique des défauts : Établit une barrière physique robuste entre les lignes primaires à haute énergie et le circuit microprocesseur basse tension pour protéger les composants internes sensibles.

• Personnalisation protectrice flexible : S’intègre parfaitement au micrologiciel du relais hôte pour exécuter diverses configurations de protection, telles que la protection en phase divisée simultanée, le suivi différentiel à haute impédance et la surveillance des défauts de terre résiduels.

• Diagnostic avancé du signal : Utilise des boucles de vérification matérielle dédiées pour inspecter en continu le chemin physique des entrées analogiques, filtrant le bruit et confirmant la véracité du signal d'entrée avant traitement.

• Suivi de fiabilité à double couche : Combine des routines de diagnostic matériel localisées avec le logiciel de surveillance autonome plus large du châssis de la série UR pour signaler les alarmes de diagnostic avant qu'une défaillance de détection ne puisse provoquer une panne du système de sécurité.

Références physiques et de performance

FAQ sur la protection électrique et la compatibilité avec les équipements anciens

Comment les ingénieurs vérifient-ils la version spécifique du firmware système lors de l'intégration du module UR-8CH ?

Les opérateurs gèrent et contrôlent les paramètres internes du système de protection à l'aide du logiciel EnerVista Launchpad. Cette station de diagnostic permet au personnel de visualiser la révision active du firmware. Comme l'UR-8CH représente un code de commande ancien pour les composants CT/VT, il est conçu pour fonctionner dans des architectures de châssis utilisant des versions de firmware 3.5x ou plus anciennes.

Quelles restrictions matérielles surviennent si un système est mis à jour vers la version 4.0x du firmware ou une version plus récente ?

Les châssis mis à jour vers la version 4.0x du firmware ou une version plus récente nécessitent un appariement assorti de modules CPU modernes et de cartes d'entrée CT/VT mises à jour pour communiquer correctement. Les sous-modules anciens comme l'UR-8CH ne sont pas compatibles nativement avec les couches logicielles version 4.0x, il est donc nécessaire de maintenir le processeur principal à la version 3.5x ou plus ancienne lors des échanges de maintenance sur le terrain.

Quels avantages structurels les transformateurs de courant intégrés offrent-ils par rapport aux cartes de protection auxiliaires ?

Les transformateurs de courant intégrés sur ce module abaissent le courant primaire en boucles de télémétrie internes standard et fournissent des tensions secondaires standardisées. Cette conception élimine le besoin d’installer des composants auxiliaires de protection externes, réduisant la complexité du câblage, la taille du coffret et les coûts totaux de déploiement du système.

Guide d’ingénierie et d’installation sur le terrain

• Méthodes de mise à la terre du blindage et boucles secondaires des TC :

  Faites toujours passer tous les câbles de transformateur de courant sur le terrain par des câbles blindés à paires torsadées de haute qualité pour éviter le couplage électromagnétique avec les conduits de bus haute tension adjacents. Mettez à la terre les blindages des câbles en un seul point sur la paroi du coffret relais, et maintenez le blindage complètement isolé au niveau du boîtier de jonction sur le terrain. Ne jamais ouvrir le circuit secondaire d’un transformateur de courant sous tension en aucune circonstance, car cela génère des arcs électriques dangereux à haute tension qui peuvent détruire l’étage d’entrée du UR-8CH et présenter un risque grave de choc électrique pour les opérateurs.

• Protection antistatique ESD et alignement du châssis :

  Les microprocesseurs de diagnostic et les convertisseurs analogique-numérique montés sur le substrat UR-8CH sont très sensibles aux décharges électrostatiques (ESD). Les techniciens sur le terrain doivent porter un bracelet antistatique correctement relié, fixé au châssis métallique du relais, avant de retirer le module de son sac antistatique. Glissez la carte avec précaution dans les rails du châssis pour éviter de désaligner les broches internes du backplane, et serrez tous les éléments de fixation pour prévenir toute résistance de contact due aux vibrations.

• Contrôles environnementaux et sécurité des borniers :

  Vérifiez que toutes les vis de borne maintenant les câbles lourds en cuivre du TC sont serrées selon les couples spécifiés en usine. Des connexions lâches peuvent entraîner des variations de mesure importantes ou un échauffement localisé dangereux sous de fortes charges de courant. Maintenez l'atmosphère du coffret de commutation environnant dans la plage de fonctionnement certifiée de -40 à +60 °C, en vérifiant que les persiennes et les évents de refroidissement ne sont pas obstrués afin d'éviter un vieillissement accéléré des composants.
