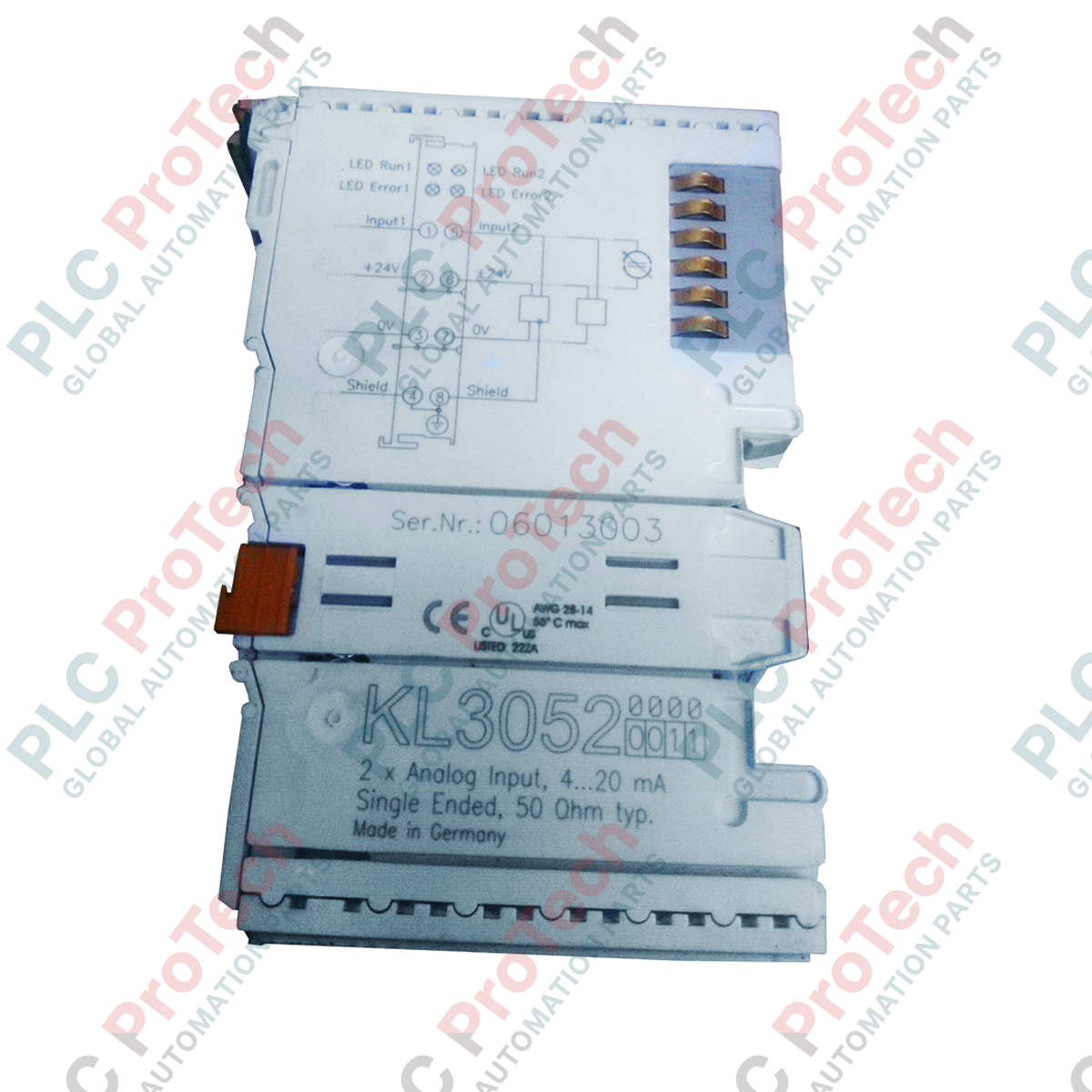

KL3052 Terminal d'entrée analogique Beckhoff 2 voies alimenté par la boucle (4–20 mA)

Présentation du produit

Le KL3052 (KL3052) est un terminal d’entrée analogique haute performance à 2 canaux conçu pour le système Bus Terminal de Beckhoff afin de traiter des signaux standard de 4 à 20 mA. Spécialement conçu pour offrir une grande efficacité, ce module est un terminal alimenté par la boucle, ce qui signifie qu’il fournit directement l’ alimentation 24 VCC des capteurs via ses contacts d’alimentation. Cette fonctionnalité simplifie considérablement le câblage sur site en éliminant le besoin de blocs de distribution d’alimentation séparés pour vos transmetteurs. Avec une résolution de 12 bits, le KL3052 constitue une solution idéale pour surveiller les capteurs de pression, de niveau et de température dans le traitement de l’eau, les procédés chimiques et l’automatisation générale des usines.

Ingénierie fonctionnelle et logique d’alimentation

Le Beckhoff KL3052 utilise la technologie asymétrique pour fournir des mesures de courant précises avec un temps de conversion rapide d’environ 1 ms à 2 ms. Comme le module intègre l’alimentation des capteurs, il sert de source d’alimentation pour la boucle de courant 4–20 mA. Le circuit interne comprend un shunt à faible impédance (80 Ω + 0.7 V) et est protégé contre les surtensions pouvant atteindre 35 V. Comme tous les Bus Terminals Beckhoff, il offre une isolation électrique de 500 V entre les signaux de terrain et le K-bus, empêchant ainsi les perturbations électriques locales ou les défauts de mise à la terre de se propager vers l’automate central ou le coupleur de bus.

Spécifications techniques

FAQ techniques

Quel est l’avantage d’un terminal « alimenté par la boucle » avec alimentation des capteurs ?

Dans une boucle de courant standard, vous auriez normalement besoin d’une alimentation externe pour « piloter » le signal 4–20 mA du capteur. Le KL3052 fournit cette tension de 24 VCC en interne. Cela réduit le nombre de fils allant sur le terrain ainsi que la densité des composants dans votre armoire de commande, ce qui permet de diminuer les coûts d’installation et le nombre de points de défaillance.

Comment les données sont-elles représentées dans l’image de processus de l’automate ?

Le signal mesuré de 4–20 mA est mappé sous forme de 2 x 16 bits de données dans l’image de processus. Bien que la résolution soit de 12 bits, les données sont généralement formatées de manière à ce que 4 mA corresponde à une valeur numérique spécifique (par exemple, 0 ou un décalage normalisé) et que 20 mA corresponde à la valeur maximale, ce qui permet une mise à l’échelle simple dans TwinCAT ou d’autres environnements de programmation.

Le KL3052 peut-il détecter une rupture de fil ?

Oui. Comme le module fonctionne selon une échelle 4–20 mA avec « zéro vivant », tout signal tombant nettement sous 4 mA (généralement près de 0 mA) est immédiatement identifiable par l’automate comme une rupture de fil ou une défaillance du capteur, ce qui renforce la sécurité fonctionnelle du système.

Guide d’ingénierie et d’installation sur site

• Intégrité des contacts d’alimentation : Comme le KL3052 tire l’alimentation des capteurs des contacts d’alimentation internes du terminal, assurez-vous que le terminal précédent dans l’assemblage (généralement un coupleur de bus ou un terminal d’alimentation tel que le KL9100) est alimenté par une source 24 VCC stable.

• Blindage : Pour maintenir la précision de mesure de ±0.3%, utilisez des câbles blindés pour les boucles de courant. Le blindage doit être raccordé à la terre fonctionnelle (FE) à l’aide de colliers de blindage Beckhoff afin de réduire les effets des interférences haute fréquence.

• Gestion thermique : Lors du montage de plusieurs modules KL3052 côte à côte, assurez-vous que l’armoire bénéficie d’une convection suffisante. Bien que le module soit efficace, le courant cumulé d’alimentation des capteurs de plusieurs boucles peut générer une chaleur localisée.

Avantages pour l’ingénierie

Le KL3052 est un véritable « cheval de trait » pour les projets industriels B2B, grâce à une conception renforcée conforme à la norme EN 60068-2-6 en matière de résistance aux vibrations et aux chocs. Son large éventail d’homologations internationales, notamment CE, UL, Ex (pour les zones dangereuses) et GL (pour les applications marines), en fait un choix polyvalent pour les projets internationaux. En intégrant l’alimentation des capteurs et une numérisation haute vitesse sur 12 bits dans un format de 12 mm, Beckhoff propose une solution qui maximise la densité dans l’armoire sans compromettre les performances techniques ni la clarté des diagnostics.
