Omron

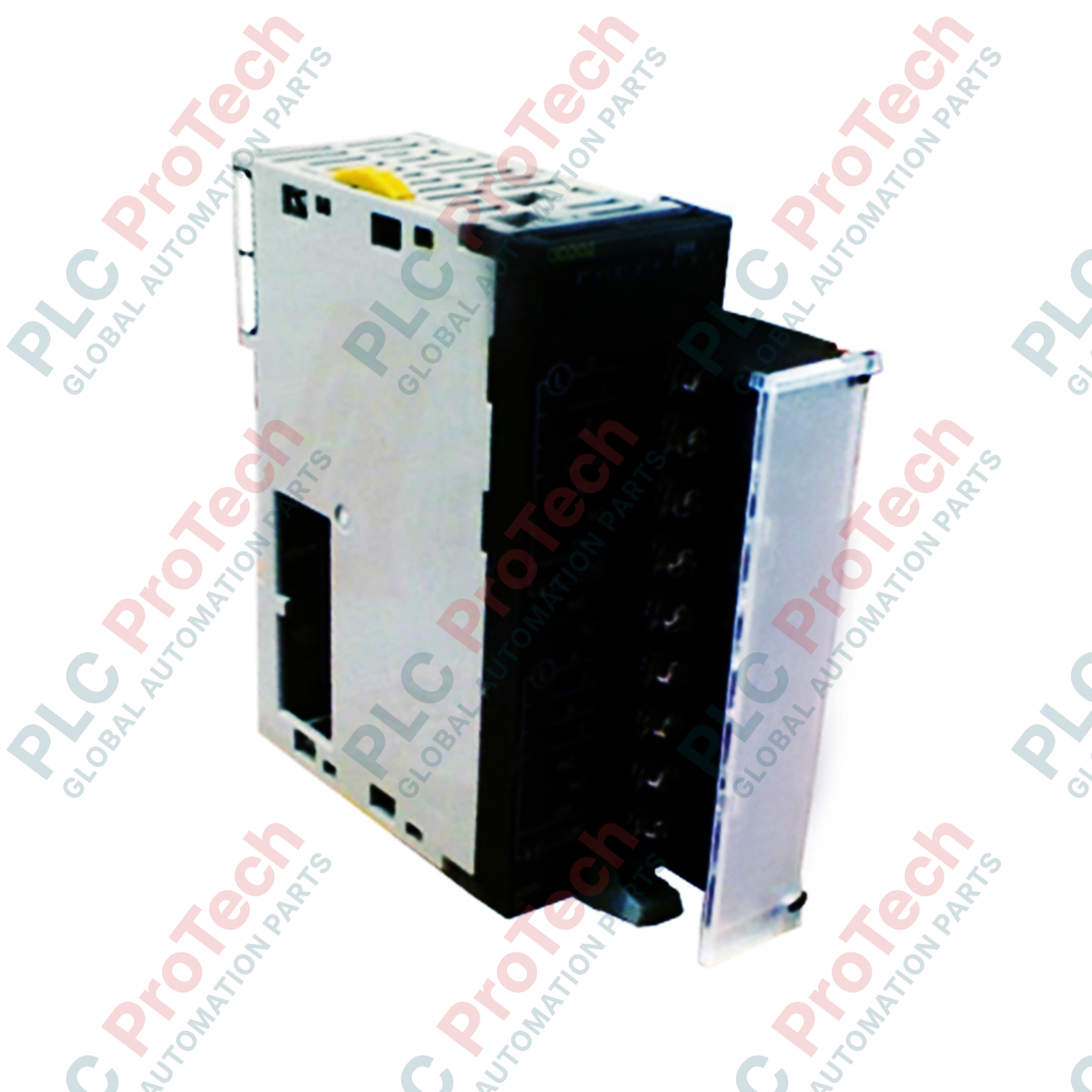

Module de sortie à transistors Omron CJ1W-OD202 de la série CJ1

SKU CJ1W-OD202

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : Omron

  • N° de produit : CJ1W-OD202

  • Pays d'origine :Japon

  • Type de produit : Modules d’E/S API

  • Paiement : Virement bancaire, Western Union

  • Poids : 500g

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Description

Intégrant des capacités de commutation élevée directement à l’architecture Omron Sysmac, le Omron CJ1W-OD202 fournit huit sorties transistor robustes à source de courant pour les réseaux d’automatisation industrielle exigeants. Ce module est conçu pour gérer des charges de courant élevé allant jusqu’à 2 A par point, faisant le lien entre les signaux de commande standard des API et les actionneurs de terrain pour usages intensifs. Équipé d’une protection intégrée contre les courts-circuits de charge et d’une détection de la déconnexion de ligne, il assure une sécurité opérationnelle élevée et simplifie le dépannage dans les armoires de commande complexes.

Caractéristiques

  • Capacité de courant élevée : Fournit jusqu’à 2 A par point de sortie (8 A maximum par module) pour commander directement des dispositifs de terrain à forte charge.
  • Diagnostic avancé : La protection intégrée contre les courts-circuits de charge et la détection de la déconnexion de ligne facilitent l’isolation des défauts en temps réel.
  • Récupération automatique : Le module redémarre automatiquement une fois le court-circuit de la charge résolu.
  • Isolation par optocoupleur : Protège les circuits internes du fond de panier de l’API contre les pics de tension et le bruit provenant des circuits externes.
  • Bornier amovible : Simplifie le câblage sur site et permet de remplacer rapidement le module sans débrancher les fils de chaque borne.

Applications

  • Commande de contacteurs CC et d’électrovannes à forte charge
  • Commande de collecteurs pneumatiques et hydrauliques industriels
  • Panneaux indicateurs pour usages intensifs et balises de signalisation
  • Systèmes d’emballage automatisés et machines de manutention

Spécifications techniques

Paramètre Spécification
Fabricant Omron
Code modèle CJ1W-OD202
Type de sortie Transistor (source/PNP)
Nombre de sorties 8 points
Tension de charge nominale 24 VCC
Plage de tension de charge de fonctionnement 20.4 à 26.4 VCC
Courant de charge maximal 2.0 A par point, 8.0 A par unité
Courant de fuite 0.1 mA maximum
Tension résiduelle 1.5 V maximum
Temps de réponse à la mise en marche 0.5 ms maximum
Temps de réponse à l’arrêt 1.0 ms maximum
Protection contre les courts-circuits Courant de détection : 6 A minimum ; redémarrage automatique
Détection de la déconnexion de ligne Courant de détection : 200 mA (à 24 VCC)
Résistance d’isolement 20 MOhm minimum (à 100 VCC) entre les bornes externes et GR
Consommation de courant interne 110 mA maximum (à 5 VCC depuis le bus de l’API)
Alimentation externe 24 VCC, 50 mA minimum
Poids 120 g (unité seule)
Poids à l’expédition (calculé) 1.1 kg

Informations techniques empiriques

Modèles alternatifs et compatibilité

Le CJ1W-OD202 est optimisé pour les charges à courant élevé et fournit 2 A par point sur 8 points. Il se distingue des unités de sortie standard à haute densité, comme le CJ1W-OD212 (16 points, 0,5 A par point) ou le CJ1W-OD232 (32 points, 0,5 A par point). En cas de remplacement d'un OD212, vérifiez les courants totaux du système et notez que les borniers ne sont pas interchangeables directement en raison du nombre de points et de l'écartement physique différents entre les bornes.

Pièges à éviter et remarques techniques

Lors de la commutation de charges CC fortement inductives (comme de grandes électrovannes ou des bobines de contacteurs de forte puissance), l'absence de diodes de roue libre externes peut entraîner des pics de tension dans les circuits de protection intégrés. Bien que l'appareil dispose d'une protection interne, le montage d'une diode externe aux bornes de la charge inductive évite la détérioration prématurée des transistors de sortie internes et stabilise la boucle de retour de diagnostic du module.

Conseils de mise en service et de câblage

Tenez compte des caractéristiques de déclenchement en cas de court-circuit. Le mécanisme de déclenchement à 6 A réagit rapidement. Les charges à fort courant d'appel (comme les ampoules à incandescence froides ou les circuits capacitifs de grande capacité) peuvent dépasser momentanément ce seuil et déclencher un défaut, entraînant un cycle de la sortie. Pour les charges présentant un fort courant d'appel initial, il est recommandé d'utiliser des composants de démarrage progressif en série ou des limiteurs de courant résistifs afin d'éviter les déclenchements intempestifs.

Consignes d'installation

AVERTISSEMENT CRITIQUE : Mettez hors tension toutes les alimentations du fond de panier de l'automate programmable et toutes les alimentations externes 24 VDC des circuits de terrain avant d'insérer ou de retirer le module CJ1W-OD202. Toute intervention sous tension peut provoquer des interruptions dues à des défauts système, endommager le fond de panier ou déclencher inopinément des appareils de terrain.
1
Alignez soigneusement les crochets supérieur et inférieur du module CJ1W-OD202 sur les fentes correspondantes de l'unité CJ-series adjacente ou du rack CPU.
2
Enfoncez fermement le module dans les connecteurs du fond de panier jusqu'à ce que les verrous coulissants jaunes, en haut et en bas, s'enclenchent en position verrouillée.
3
Raccordez l'alimentation externe 24 VDC des circuits de terrain aux bornes prévues à cet effet, en veillant à respecter la polarité. Raccordez la ligne commune de retour à la borne de terre (GR) du système de commande.
4
Rattachez le bornier amovible précâblé à l'avant du module et serrez les vis de fixation pour verrouiller l'interface physique en place.

FAQ

Quel est le courant de sortie maximal nominal du CJ1W-OD202 ?

Le module prend en charge jusqu’à 2,0 A par point, pour un courant total maximal de 8,0 A par module, réparti sur deux circuits.

Ce module prend-il en charge le rétablissement automatique après un court-circuit ?

Oui, il est doté d’un circuit intégré de protection contre les courts-circuits de charge, qui détecte les surintensités de 6 A ou plus et redémarre automatiquement la sortie une fois le défaut éliminé.

Que se passe-t-il en cas de déconnexion d’une ligne sur une sortie ?

Le module intègre une détection de déconnexion de ligne qui se déclenche lorsque le courant de charge tombe sous 200 mA à 24 VDC, ce qui permet à l’unité centrale de signaler les ruptures de câblage.

La logique de sortie de ce module est-elle de type source (PNP) ou puits (NPN) ?

La logique de sortie est de type source (PNP), ce qui signifie que les points de sortie fournissent une tension positive de 24 VDC aux charges de terrain connectées.
