Omron

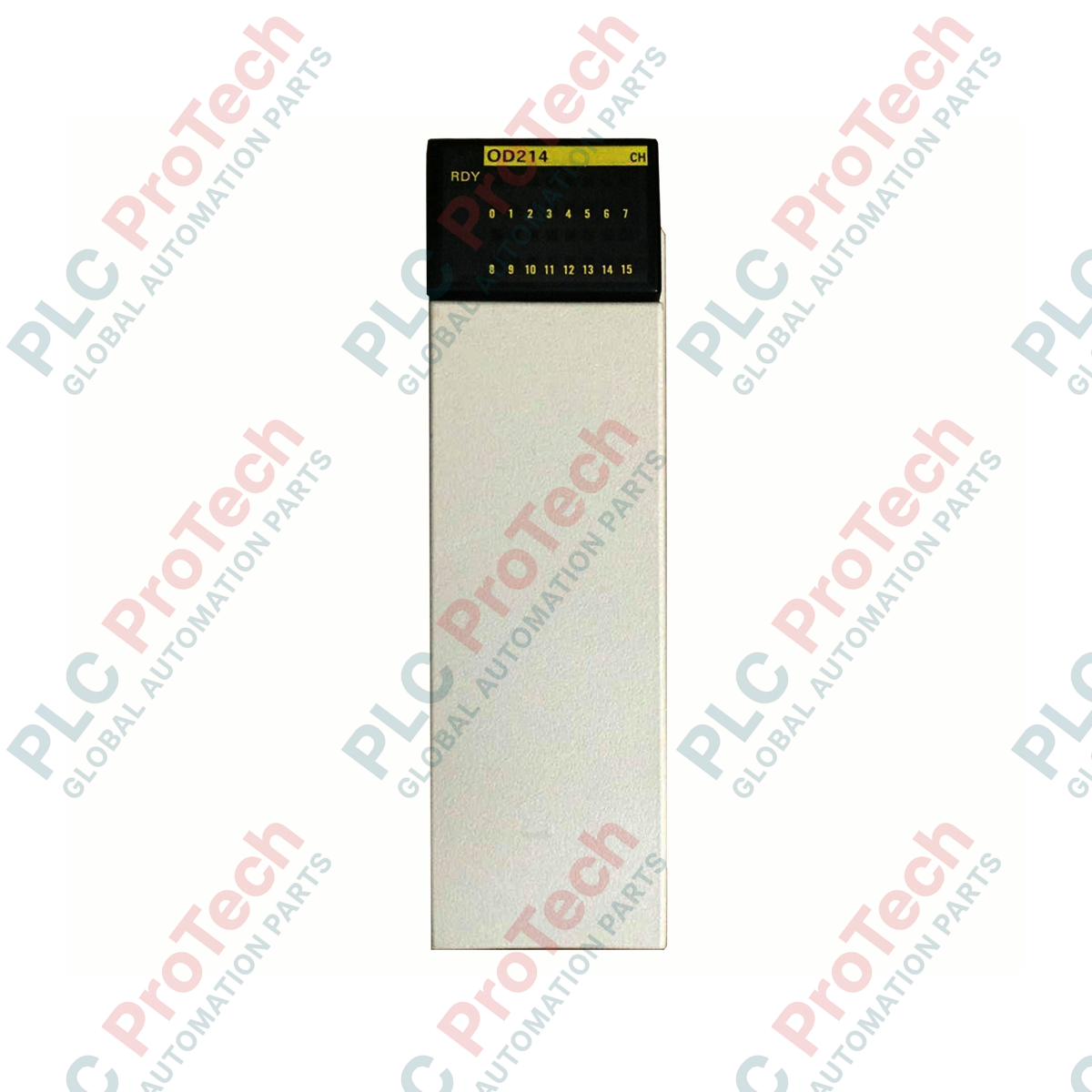

Module de sortie à transistors Omron CQM1-OD214 de la série CQM1

SKU CQM1-OD214

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : Omron

  • N° de produit : CQM1-OD214

  • Pays d'origine :Japon

  • Type de produit : Modules de sortie à transistors

  • Paiement : Virement bancaire, Western Union

  • Poids : 1300g

  • Dimensions : 145 mm x 115 mm x 50 mm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Description

Conçu pour assurer une commande discrète à grande vitesse dans l’architecture modulaire CQM1, le Omron CQM1-OD214 fournit 16 voies de sortie à transistor PNP statique destinées à piloter des électrovannes, des contacteurs et des dispositifs de signalisation en milieu industriel. Ce module à source se connecte directement aux processeurs de CPU d’API pour exécuter des commandes de commutation à l’échelle de la milliseconde. Sa logique statique élimine l’usure mécanique associée aux modules à relais traditionnels.

Caractéristiques

  • Fournit 16 sorties statiques à source (PNP) sur un bus commun.
  • Des temps de réponse rapides, inférieurs à 0.4 millisecondes, protègent les équipements à cycle rapide.
  • Les réseaux intégrés de suppression du bruit minimisent les retours de courant des charges inductives.
  • Le bornier amovible permet de remplacer rapidement le module sans débrancher le câblage de terrain.
  • Son format compact s’installe directement sur le fond de panier, sans nécessiter de liaisons d’alimentation séparées.

Applications

  • Systèmes d’assemblage automatisés nécessitant l’actionnement rapide d’électrovannes pneumatiques.
  • Boucles de commande de machines d’emballage assurant le tri et l’acheminement rapides des produits.
  • Convoyeurs de manutention avec aiguillages et rangées de voyants d’état.
  • Extension de sorties numériques haute densité pour les armoires de commande de machines à espace restreint.

Spécifications techniques

Paramètre Spécification
Fabricant Omron
Numéro de modèle CQM1-OD214
Points de sortie 16 points (16 points/commun, 1 circuit)
Type de sortie Transistor (source/PNP)
Plage de tension de fonctionnement 4.5 VDC à 26.4 VDC
Capacité de commutation maximale 50 mA à 4.5 VDC à 300 mA à 26.4 VDC
Courant de fuite 0.1 mA maximum
Tension résiduelle 0.8 V maximum
Temps de réponse à l’activation 0.1 ms maximum
Temps de réponse à l’arrêt 0.4 ms maximum
Consommation de courant interne 170 mA maximum à 5 VDC
Protection par fusible 3.5 A (une par commun, interne, non remplaçable)
Caractéristiques de l’alimentation externe 60 mA minimum à 5 à 24 VDC plus/minus 10%
Poids net du module 210 grammes maximum
Poids d’expédition (calculé) 0.55 kg (emballage de protection compris)
Dimensions de l’emballage (calculées) 145 mm x 115 mm x 50 mm

Connexions et interfaces

Broche de borne Affectation des signaux Détails fonctionnels
0 à 15 OUT 00 à OUT 15 16 points de sortie à transistor, avec fourniture du courant
COM Commun (V+) Borne d’alimentation de la tension externe de charge (rail positif)
0V Masse 0 V Référence de retour de la tension externe de charge

Modèles alternatifs et compatibilité

Ce module fonctionne comme un composant prêt à l’emploi sur les fonds de panier CQM1 standard. Les systèmes conçus à l’origine avec des modules à sortie collecteur ouvert NPN, comme le CQM1-OD211, sont électriquement différents et ne peuvent pas être remplacés directement par le CQM1-OD214, qui fournit le courant, sans modifier la polarité du câblage de terrain. Vérifiez la configuration des bobines des actionneurs avant de procéder au remplacement.

Pièges à éviter et remarques techniques

Ce module est doté de fusibles internes soudés de 3,5 A qui protègent les pistes internes contre les courts-circuits. Ces fusibles ne pouvant pas être remplacés sur site, un court-circuit externe important sur une ligne de sortie détruira le fusible interne, rendant inutilisable le groupe de sorties concerné et nécessitant une réparation sur banc au niveau de la carte ou le remplacement complet de l’unité. Il est fortement recommandé d’utiliser des fusibles externes rapides en ligne pour les actionneurs de terrain présentant des risques élevés.

Conseils de mise en service et de câblage

Pour piloter des charges fortement inductives, comme les bobines de contacteurs CC ou les solénoïdes, installez toujours une diode de roue libre en parallèle avec la charge. Placée près de la charge, elle empêche les pics de transition de tension de générer une chaleur excessive dans les transistors de sortie, ce qui garantit la longévité des composants pendant des milliers d’heures de fonctionnement.

Consignes d’installation

AVERTISSEMENT CRITIQUE :

Isolez toutes les alimentations externes qui fournissent le rack de l’automate programmable et les bornes de sortie, puis condamnez-les avant de manipuler l’unité. Installer l’unité ou retirer les borniers alors qu’elle est sous tension peut détruire l’appareil, provoquer des états logiques erratiques ou entraîner des blessures.

1 Mettez complètement hors tension la station principale du bus CQM1.
2 Alignez le crochet inférieur du module sur la rainure correspondante du rail de fond de panier.
3 Faites pivoter le module vers l’avant jusqu’à ce que le mécanisme du connecteur supérieur s’enclenche fermement.
4 Fixez le bornier et raccordez l’alimentation externe de la charge en 24 VDC en respectant la polarité.

FAQ

Quelle est la logique de commutation de ce module de sortie ?

Ce module utilise une logique de commutation par source (PNP). Le courant circule depuis la borne positive de l’alimentation externe, traverse le commutateur à transistor à l’intérieur du module, puis arrive à la charge.

Les fusibles internes peuvent-ils être remplacés par l’utilisateur ?

Non, les fusibles internes de 3,5 A sont soudés à la carte de circuit imprimé et ne peuvent pas être remplacés par l’utilisateur. Si un fusible saute à cause d’un court-circuit externe, le module doit être réparé ou remplacé.

Quelle est l’intensité maximale de sortie par point ?

Chaque point de sortie peut commuter jusqu’à 300 mA sous 24 V CC. Toutefois, le courant total de tous les points de sortie est limité par la capacité de la borne commune et le dimensionnement de l’alimentation externe.
