Description

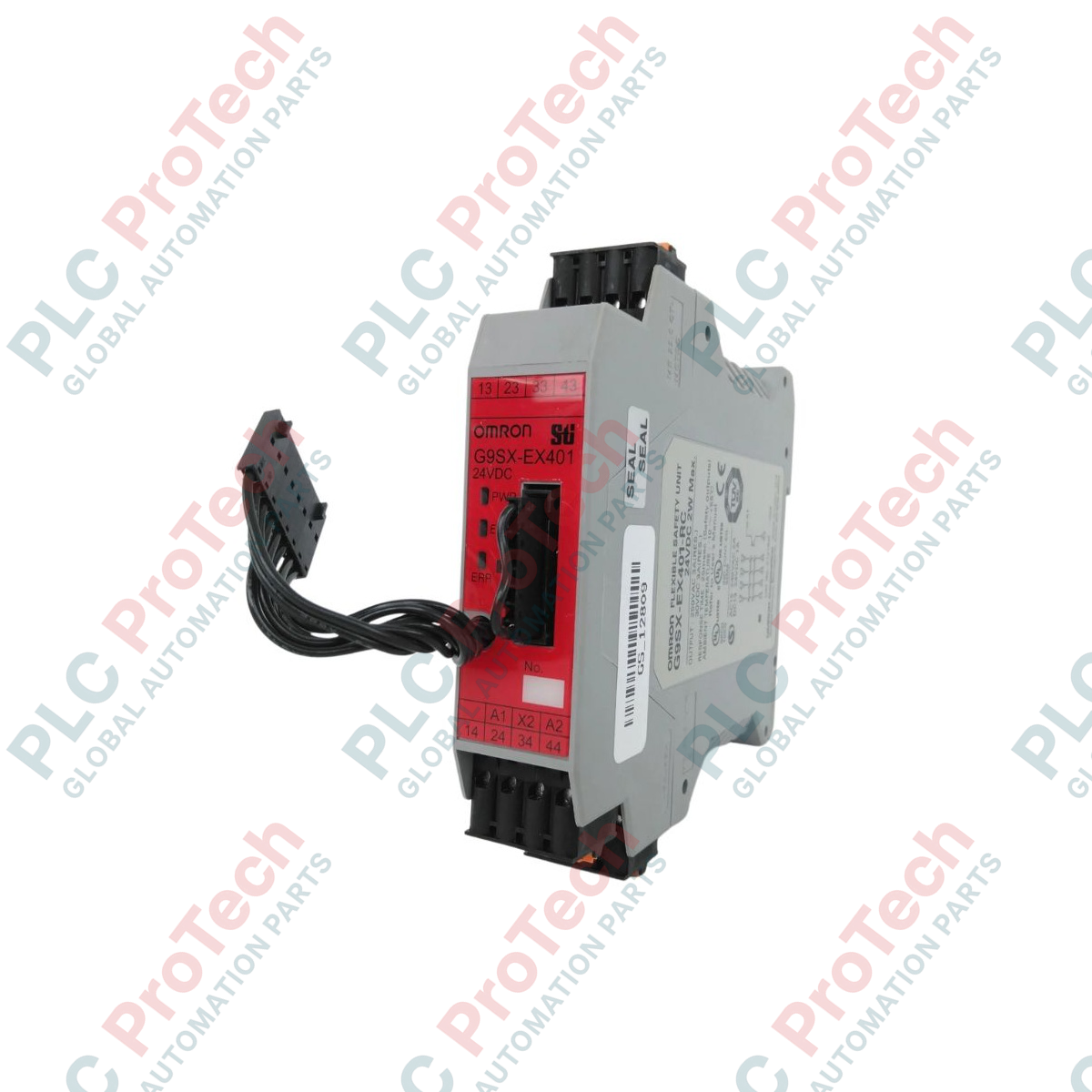

S’intégrant parfaitement aux architectures de sécurité modulaires, le Omron G9SX-EX041-T-RT est une unité d’extension de sécurité dédiée, conçue pour augmenter le nombre de sorties de sécurité au sein d’un système de sécurité machine localisé. Ce module d’extension fonctionne avec une alimentation nominale de 24 V CC et dispose de quatre sorties de sécurité à retardement à la coupure ainsi que d’une sortie auxiliaire, offrant une commande de sécurité à temporisation précise lorsqu’il est associé à une unité avancée G9SX compatible.
Caractéristiques principales
-
Configuration des sorties : Fournit quatre sorties de sécurité à retardement à la coupure et une sortie auxiliaire non liée à la sécurité.
-
Évolutivité modulaire : Se connecte directement aux unités avancées de la série G9SX via un port de connexion logique dédié.
-
Connexions sécurisées : Équipé de bornes à vis robustes (RT) pour garantir un contact électrique fiable dans les environnements soumis à de fortes vibrations.
-
Retour de diagnostic : Les indicateurs d’état LED intégrés facilitent le dépannage et les diagnostics sur site.
Applications industrielles
- Commande du délai de la séquence d’arrêt de sécurité pour les cellules de travail robotisées.
- Surveillance de la décélération contrôlée des machines rotatives lourdes et des broches CNC.
- Extension des sorties de sécurité multizones pour les convoyeurs d’emballage et de manutention.
Caractéristiques techniques
| Paramètre |
Valeur spécifiée |
| Fabricant |
Omron |
| Code modèle |
G9SX-EX041-T-RT |
| Type de module |
Unité d’extension (extension de sorties de sécurité) |
| Tension d’alimentation nominale |
24 V CC |
| Plage de tension de fonctionnement |
De -15 % à 10 % de la tension d’alimentation nominale |
| Consommation électrique |
2 W maximum |
| Sorties de sécurité instantanées |
Aucune |
| Sorties de sécurité à retardement à la coupure |
4 sorties |
| Sorties auxiliaires |
1 sortie |
| Charge nominale |
250 V CA, 3 A / 30 V CC, 3 A (charge résistive) |
| Courant de transport nominal |
3 A |
| Type de bloc de jonction |
Bornes à vis (RT) |
| Temps de fonctionnement (OFF à ON) |
30 ms maximum |
| Temps de réponse (ON à OFF) |
10 ms maximum |
| Résistance aux vibrations |
De 10 à 55 à 10 Hz, amplitude simple de 0,375 mm (amplitude double de 0,75 mm) |
| Durabilité électrique |
100 000 cycles minimum (à la charge nominale) |
| Durabilité mécanique |
5 000 000 cycles minimum |
| Poids net |
0,165 kg |
| Poids d’expédition (calculé) |
1,50 kg (avec suremballage de protection) |
| Dimensions de l’emballage (calculées) |
15,0 x 12,0 x 6,0 cm |
Modèles alternatifs et compatibilité
Le G9SX-EX041-T-RT est conçu comme module d’extension et ne peut pas fonctionner comme relais de sécurité autonome. Il doit être associé à un contrôleur de sécurité G9SX-AD (Advanced). Il se connecte par une fiche d’extension logique latérale. Assurez-vous que le câble d’extension est fermement verrouillé ; un connecteur logique mal fixé déclenchera une erreur de configuration du système (signalée par le clignotement des voyants d’erreur de l’unité avancée principale).
Pièges liés à l’application et notes techniques
Lors de l’installation de plusieurs unités G9SX côte à côte dans des armoires à température élevée, portez une attention particulière à la dissipation thermique. Si la température interne de l’armoire dépasse 45 degC, prévoyez un espacement minimal de 10 mm entre les unités adjacentes ou réduisez le courant de charge nominal afin d’éviter la dégradation des relais mécaniques internes due à la chaleur. Tous les schémas de distribution électrique doivent utiliser des alimentations SELV/PELV afin de protéger les signaux logiques de l’unité contre les pics transitoires de parasites haute tension.
Conseils de mise en service et de câblage
Ne branchez pas à chaud et ne déconnectez pas le câble d’extension latéral lorsque le système est sous tension. Cela fera immédiatement passer le contrôleur parent G9SX à un état d’erreur critique, qui nécessitera un cycle complet de mise hors tension puis sous tension pour être réinitialisé. Le temps de retard à la coupure du module d’extension est entièrement déterminé par la configuration du contrôleur principal ou les réglages de la variante concernée. Avant la mise en production, assurez-vous que la configuration de temporisation correspond aux calculs de l’évaluation des risques concernant les temps d’arrêt critiques pour la sécurité.
Consignes d’installation
AVERTISSEMENT CRITIQUE
Débranchez toutes les sources d’alimentation principales avant de commencer l’installation, le retrait ou toute modification du câblage. Assurez-vous que les charges des condensateurs internes se sont entièrement dissipées. Le non-respect des protocoles de sécurité industrielle peut entraîner une électrocution, des dommages catastrophiques à l’équipement ou un mouvement intempestif de la machine.
1
Montez l’unité avancée principale G9SX et le G9SX-EX041-T-RT sur un rail DIN standard de 35 mm, à l’intérieur d’un coffret industriel de classe IP54 ou supérieure.
2
Retirez le cache du connecteur d’extension sur le côté de l’unité principale, puis raccordez fermement le câble intégré à ruban/logique entre les modules avant de les encliqueter sur le rail.
3
Raccordez les bornes à vis à l’aide de câbles équipés d’embouts adaptés au courant maximal admissible de 3 A, en veillant à faire passer les sorties de sécurité séparément des lignes d’alimentation génératrices de parasites.
