Description

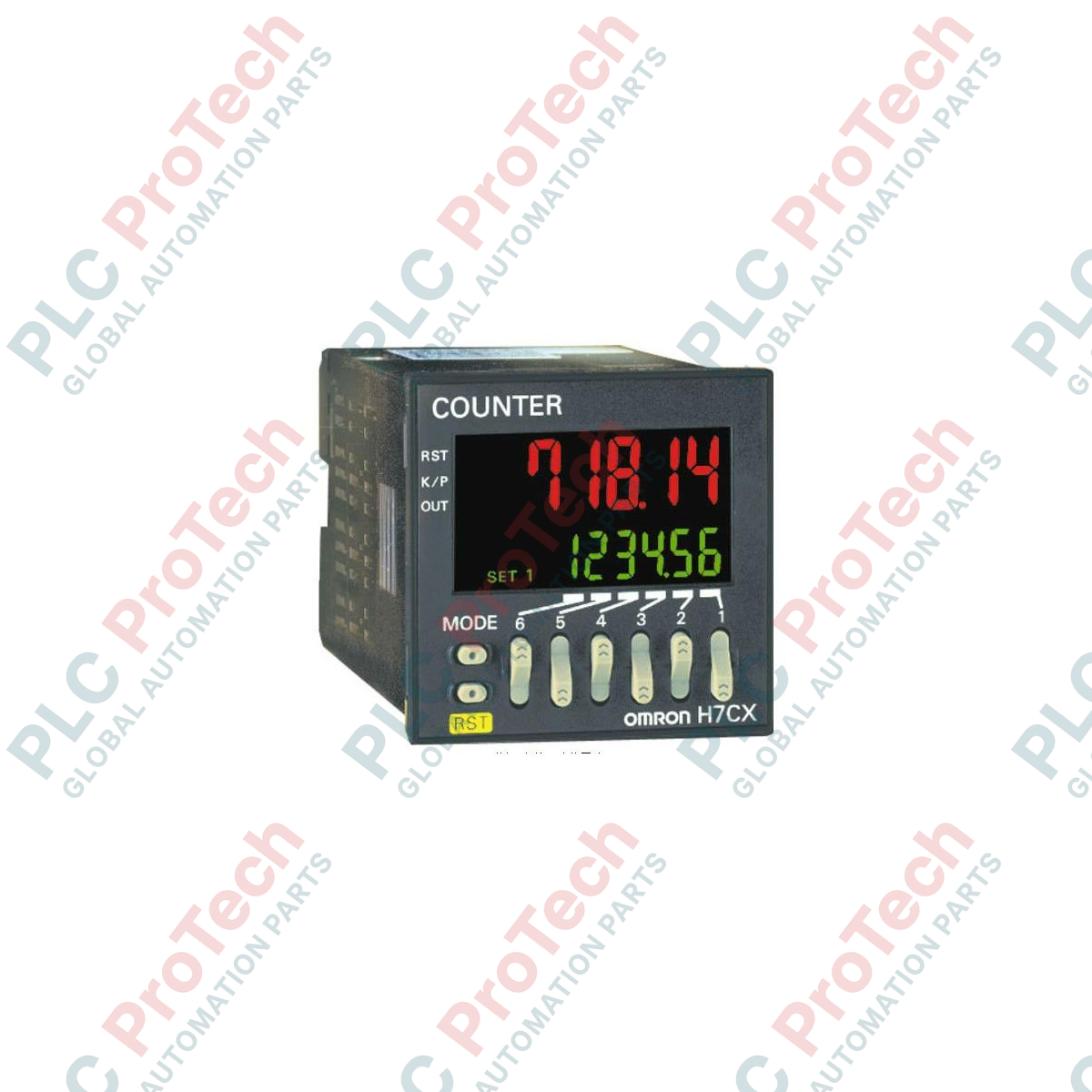

Fonctionnant comme un dispositif de commande numérique à deux préréglages, l’Omron H7CX-AWD1-N régule les applications de temporisation et de comptage des processus industriels sur les lignes de fabrication à grande vitesse. Cet instrument 1/16 DIN hautement configurable fonctionne comme compteur à 1 niveau, compteur à 2 niveaux, compteur total, compteur de lots, double compteur ou tachymètre. Équipé d’un écran LCD transmissif négatif, il fournit des affichages très lisibles des valeurs de processus qui changent dynamiquement de couleur (rouge/vert) selon l’état de la sortie, offrant ainsi aux opérateurs un retour visuel immédiat sur le site de production.
Fonctionnalités
-
Configuration multifonction : permet de sélectionner instantanément les modes de fonctionnement, notamment compteur préréglé, compteur total avec pré-échelle, compteur de lots, double compteur et tachymètre.
-
Réglage à deux niveaux : prend en charge les commandes de sortie à 2 niveaux prédéfinies en usine pour un avertissement précis de pré-échelle et un contrôle de la limite finale.
-
Affichage à changement de couleur dynamique : l’affichage à 6 chiffres passe du rouge au vert en fonction de l’état de la sortie ou de la configuration des paramètres.
-
Entrée de signal flexible : accepte les entrées à collecteur ouvert NPN/PNP ou les entrées par contact sec, avec des limites de vitesse de comptage sélectionnables par logiciel.
-
Indice de protection IP66 du panneau avant : une protection contre la poussière et l’eau équivalente à la norme NEMA 4X garantit des performances fiables dans les environnements soumis au lavage.
Applications
- Commandes de lots pour les cycles de fabrication et de conditionnement à grande vitesse.
- Suivi de la vitesse de rotation et surveillance par tachymètre des bandes transporteuses.
- Machines de découpe de matériaux à longueur prédéfinie nécessitant des signaux de ralentissement initial et d’arrêt final.
- Gestion du comptage des tours de rotation des machines de bobinage, de mise en bobine et d’enroulement.
Tableau des spécifications techniques
| Paramètre |
Valeur de la spécification |
| Fabricant |
Omron |
| Référence du modèle |
H7CX-AWD1-N |
| Série |
H7CX-N |
| Type |
Type standard (bornier à vis) |
| Chiffres |
6 chiffres (-99999 à 999999) |
| Paramètres |
Préréglages à 2 niveaux |
| Tension d’alimentation |
12 à 24 VCC / 24 VCA à 50/60 Hz |
| Type de sortie |
Sorties à contact (SPST-NO) et à transistor (collecteur ouvert NPN) |
| Vitesse de comptage maximale |
30 Hz ou 5 kHz sélectionnables |
| Affichage |
LCD transmissif négatif à 7 segments avec rétroéclairage commutable rouge/vert |
| Température de fonctionnement |
De -10 à 55 °C (sans givrage ni condensation) |
| Dimensions du produit |
48 mm x 48 mm (panneau avant 1/16 DIN) x 84 mm (profondeur) |
| Poids d’expédition (calculé) |
0,25 kg |
Observations techniques empiriques
Modèles alternatifs et compatibilité
Le « H7CX-AWD1-N » remplace les anciens modèles « H7CX-AWD1 » sans suffixe N. Les principaux avantages du suffixe « -N » comprennent une meilleure isolation du paramètre de protection des touches et des segments d’affichage améliorés et plus lumineux. Lors d’une migration, notez que les dimensions de la découpe du panneau de 45x45 mm restent totalement identiques, ne nécessitant aucune modification mécanique du montage.
Pièges d’application et notes d’ingénierie
Lors du déploiement de l’appareil sur des systèmes CA/CC basse tension (12-24 VCC / 24 VCA), vérifiez que le bruit électrique en mode commun provenant des variateurs de fréquence (VFD) voisins est réduit au minimum. Dans les environnements électriquement bruyants, les lignes de signal d’entrée (CP1/CP2) doivent être physiquement éloignées des lignes d’alimentation principales afin d’éviter les comptages erronés ou les déclenchements d’entrée de quelques microsecondes.
Conseils de mise en service et de câblage
Configurez toujours le sélecteur de vitesse de comptage en fonction du type de capteur. Si vous utilisez des interrupteurs de fin de course mécaniques ou des contacts de relais comme entrées de comptage, verrouillez le paramètre de limite de vitesse à 30 Hz. L’utilisation d’un interrupteur mécanique avec le réglage par défaut de 5 kHz entraînera l’enregistrement de rebonds de contact comme plusieurs comptages erronés. Réservez le réglage de fréquence de 5 kHz exclusivement aux détecteurs de proximité haute vitesse ou aux codeurs rotatifs.
Directives d’installation
AVERTISSEMENT CRITIQUE :
Assurez-vous que toute l’alimentation d’entrée principale est complètement hors tension et consignée avant toute tentative d’insertion ou de retrait de fils sur le bornier arrière. Le contact avec des bornes sous tension sur des lignes basse tension peut endommager les cartes logiques numériques intégrées en cas de décharge électrostatique.
1
Insérez le châssis du compteur dans la découpe de panneau standard de 45 mm x 45 mm par l’avant, en veillant à ce que le joint d’étanchéité en caoutchouc soit bien plaqué contre la surface du panneau afin de maintenir son indice de protection IP66 contre l’eau.
2
Faites glisser l’adaptateur de montage en plastique depuis l’arrière du panneau vers l’avant jusqu’à ce qu’il se verrouille fermement dans les encoches du boîtier du compteur, en comprimant le joint.
3
Raccordez les bornes à vis arrière conformément à l’étiquette de câblage. Connectez les entrées de commande (CP1, CP2 et Reset) à l’aide de câbles à paires torsadées blindées, en reliant le blindage à la terre à une seule extrémité afin d’éliminer les interférences dues aux courants de boucle de masse.
