Description

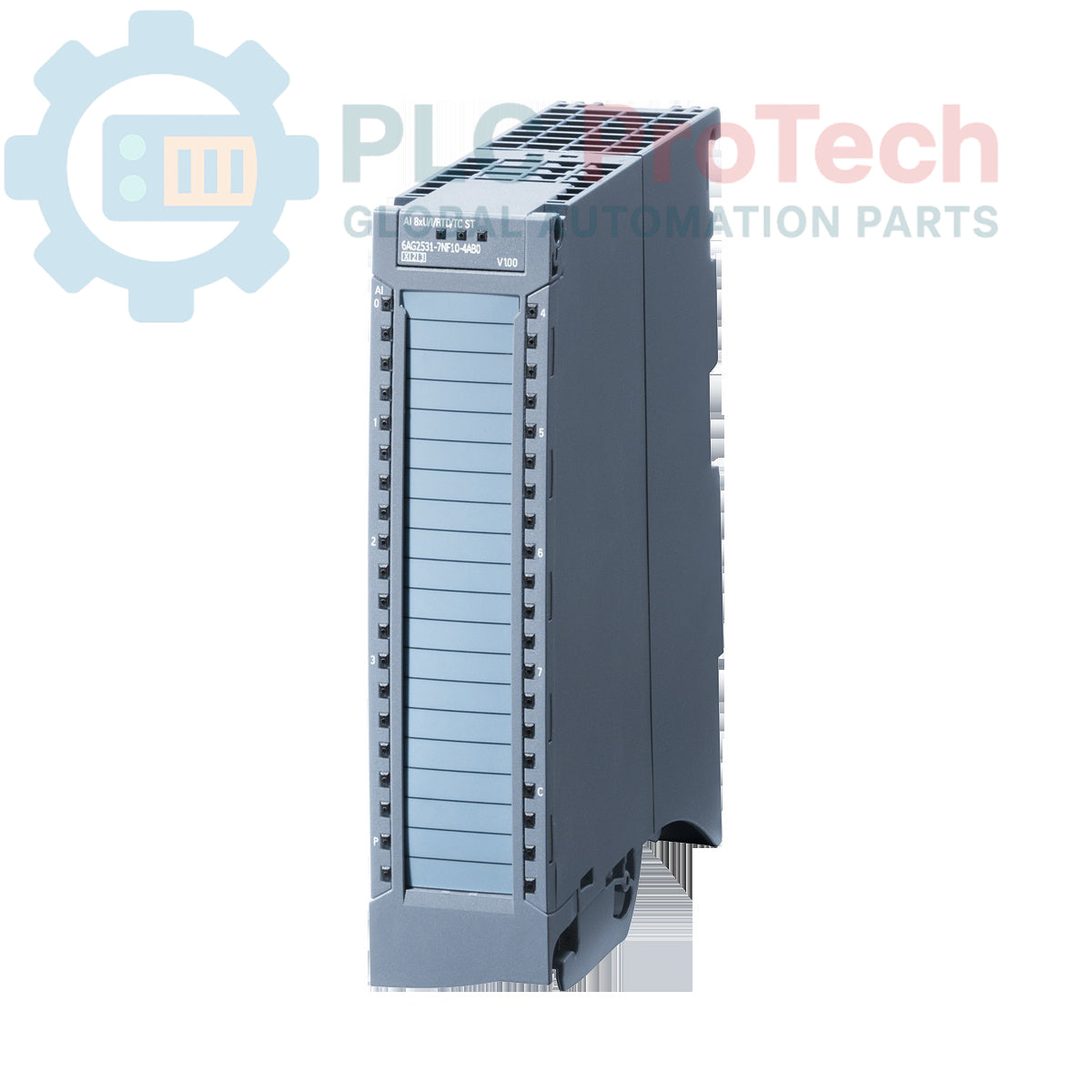

Le 6AG2531-7NF10-4AB0 est un module d’entrées analogiques SIPLUS S7-1500 (AI 8xU/I HS) conçu pour fonctionner dans des environnements industriels difficiles. Basé sur le modèle standard 6ES7531-7NF10-0AB0, ce module est doté d’un revêtement de tropicalisation qui lui permet de fonctionner dans une plage de températures étendue de -40 °C à +70 °C (classe OT4), avec une capacité à résister à +85 °C pendant 10 minutes maximum (ST1/2). Il assure un traitement haute vitesse des signaux analogiques avec une résolution de 16 bits et une précision de 0,3 %. Le module dispose de 8 voies configurées en un seul groupe de 8, prend en charge une tension en mode commun de 10 V et intègre des fonctions de diagnostic ainsi que des interruptions matérielles. L’unité est fournie avec un élément d’alimentation, un étrier de blindage et une borne de blindage pour une installation robuste.

Caractéristiques

• Type de module : Entrées analogiques (AI) pour S7-1500
• Voies : 8 entrées (organisées en groupes de 8)
• Résolution : 16 bits
• Précision : 0,3 %
• Vitesse : Traitement haute vitesse (HS), interruptions matérielles à 0,0625 ms
• Protection environnementale : Revêtement de tropicalisation pour conditions difficiles
• Température de fonctionnement : -40 °C à +70 °C (jusqu’à +85 °C pendant 10 min)
• Tension en mode commun : 10 V
• Accessoires inclus : Élément d’alimentation, étrier de blindage et borne de blindage

Applications

• Environnements industriels difficiles nécessitant une acquisition de données haute vitesse
• Procédés chimiques et pétrochimiques
• Systèmes de contrôle des infrastructures et des transports
• Armoires d’automatisation installées à l’extérieur ou dépourvues de climatisation
• Surveillance de signaux de capteurs de haute précision

Spécifications techniques

Directives d’installation

• Environnement : Veillez à ce que l’atmosphère ambiante ne dépasse pas la plage de températures spécifiée (-40 °C à +70 °C), en tenant compte de la protection du revêtement de tropicalisation contre la condensation et les gaz corrosifs.
• Montage : Installez le module sur un rail de montage S7-1500 standard. Vérifiez qu’il est correctement enfiché dans le bus de fond de panier.
• Blindage : Utilisez l’étrier de blindage et la borne de blindage fournis pour mettre efficacement à la terre les câbles de signaux analogiques et réduire l’impact des interférences électromagnétiques (IEM).
• Câblage : Raccordez les fils de signal conformément à la configuration interne des groupes de voies (groupes de 8). Vérifiez que l’élément d’alimentation est correctement fixé pour assurer la distribution électrique.
• Interruptions : Configurez les interruptions matérielles dans le projet de la CPU afin d’exploiter la capacité de réponse haute vitesse (0,0625 ms).
