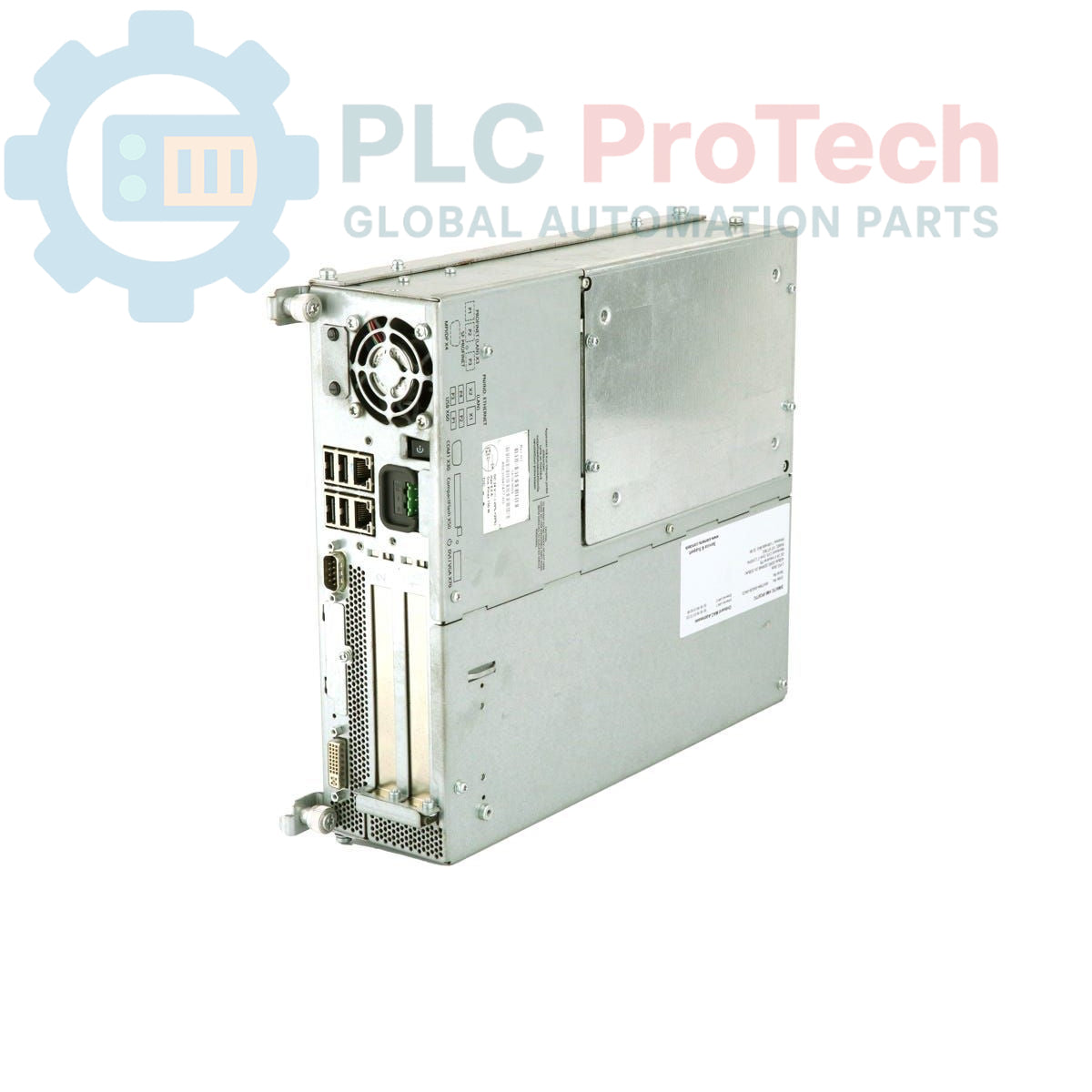

Siemens 6AV7892-0BG30-1AB0 SIMATIC IPC677C Panel PC

Description

Le Siemens 6AV7892-0BG30-1AB0 est un Panel PC SIMATIC HMI IPC677C conçu pour les tâches exigeantes de visualisation et de contrôle dans les environnements industriels. Cet appareil intègre un ordinateur hautes performances et une interface opérateur réactive, avec un écran tactile de 15 pouces offrant une résolution de 1024 x 768. Il est équipé d’un processeur Intel Core i7-610E, de 4 Go de RAM DDR3 et d’un disque dur SATA de 250 Go pour assurer de solides performances applicatives et le stockage des données. La surveillance intégrée du système pour les fonctions de chien de garde, de température et de ventilateur, ainsi que le contrôleur RAID intégré, garantissent une grande fiabilité opérationnelle.

Caractéristiques

• Écran tactile résistif de 15 pouces pour le contrôle par l’opérateur.
• Processeur Intel Core i7-610E double cœur (2,53 GHz).
• Contrôleur RAID intégré pour la redondance des données.
• Surveillance intégrée du chien de garde, de la température et de l’état du ventilateur.
• Deux ports Ethernet Gigabit pour la connectivité réseau.
• Port USB 2.0 accessible en façade pour faciliter le transfert de données.
• Comprend un lecteur optique DVD+/-R+/-RW.
• Préinstallé avec Windows XP Professionnel SP3 et l’interface utilisateur multilingue (MUI).

Applications

• Stations d’interface homme-machine (IHM) pour le contrôle des processus.
• Clients SCADA pour la visualisation de l’ensemble de l’installation.
• Systèmes d’acquisition et de consignation des données.
• Contrôle et surveillance au niveau des machines dans le secteur manufacturier.
• PC industriels pour les cellules d’automatisation et les lignes de production.

Spécifications techniques

Directives d’installation

1. 1 Assurez-vous que l’armoire de commande est complètement hors tension et vérifiez qu’elle est à l’état zéro volt avant de commencer les travaux.
2. 2 Vérifiez que les dimensions de la découpe du panneau correspondent aux exigences d’installation de l’IPC677C. Assurez-vous que la surface de montage est propre, plane et capable de supporter le poids de l’unité.
3. 3 Insérez le Panel PC dans la découpe par l’avant. Fixez-le par l’arrière à l’aide des brides de montage fournies, en les serrant uniformément au couple spécifié afin d’assurer une étanchéité correcte.
4. 4 Raccordez un conducteur de protection (PE) à faible impédance à la borne de mise à la terre prévue sur le châssis du PC. Cette connexion est essentielle pour la sécurité et l’immunité au bruit.
5. 5 Branchez le câble d’alimentation secteur 110/230 V CA. Vérifiez que la tension de la source correspond aux caractéristiques nominales de l’alimentation.
6. 6 Branchez les câbles de communication Ethernet, USB et série selon les besoins. Utilisez des câbles blindés pour toutes les lignes de données et assurez une terminaison correcte des blindages afin de réduire au minimum les interférences électromagnétiques.
7. 7 Après avoir dégagé la zone de travail et fermé la porte de l’armoire, rétablissez l’alimentation de l’armoire et mettez le Panel PC sous tension afin de vérifier le démarrage et le fonctionnement corrects.
