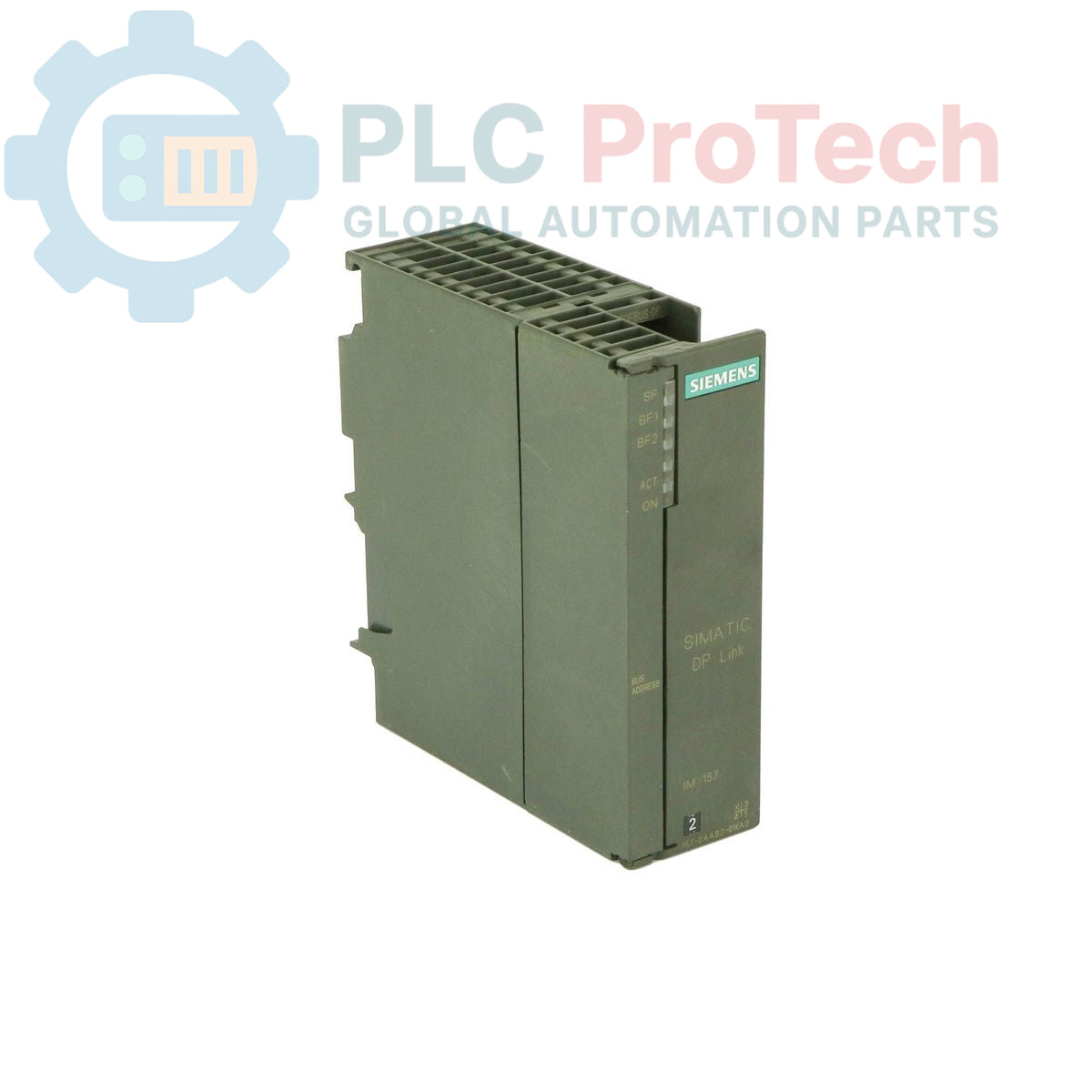

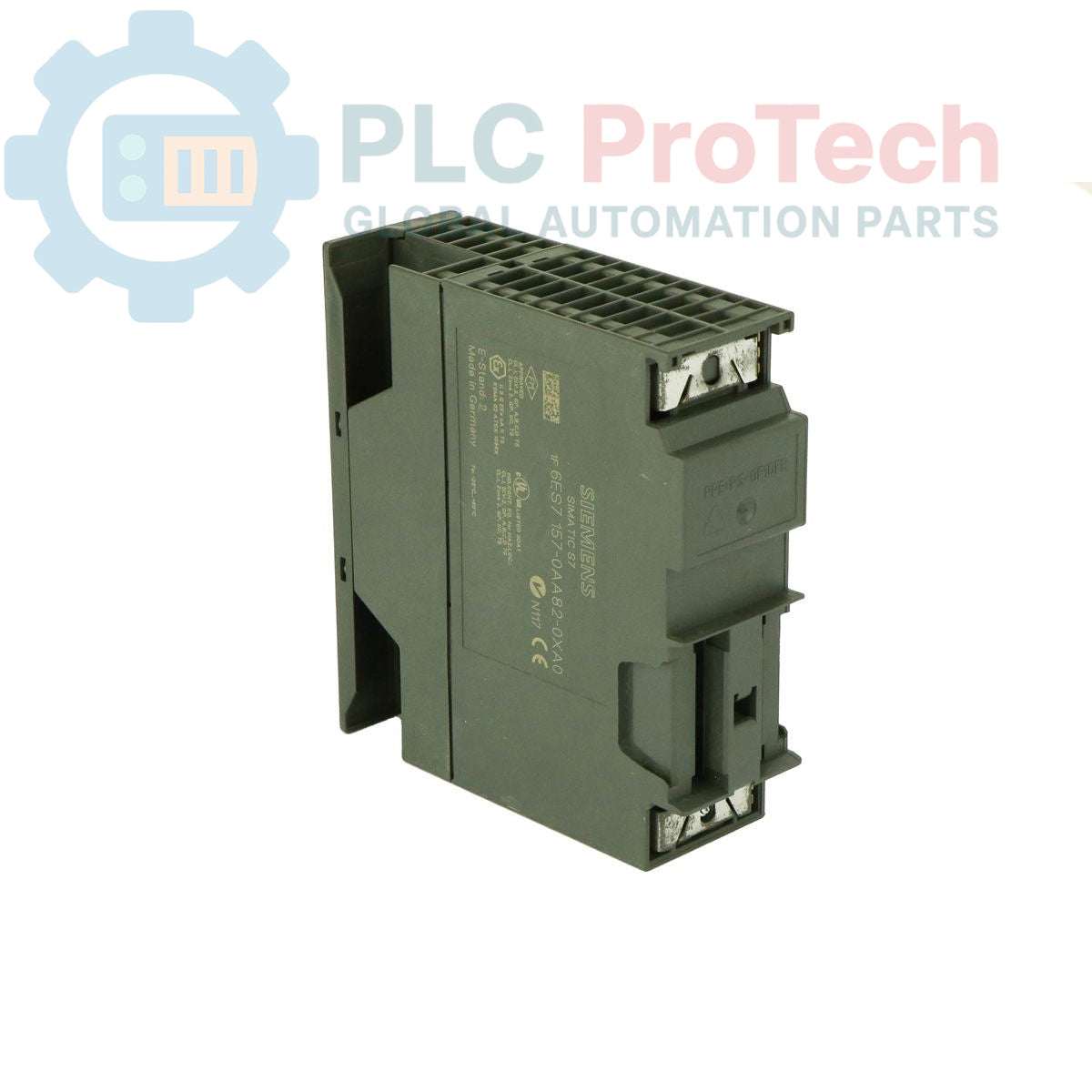

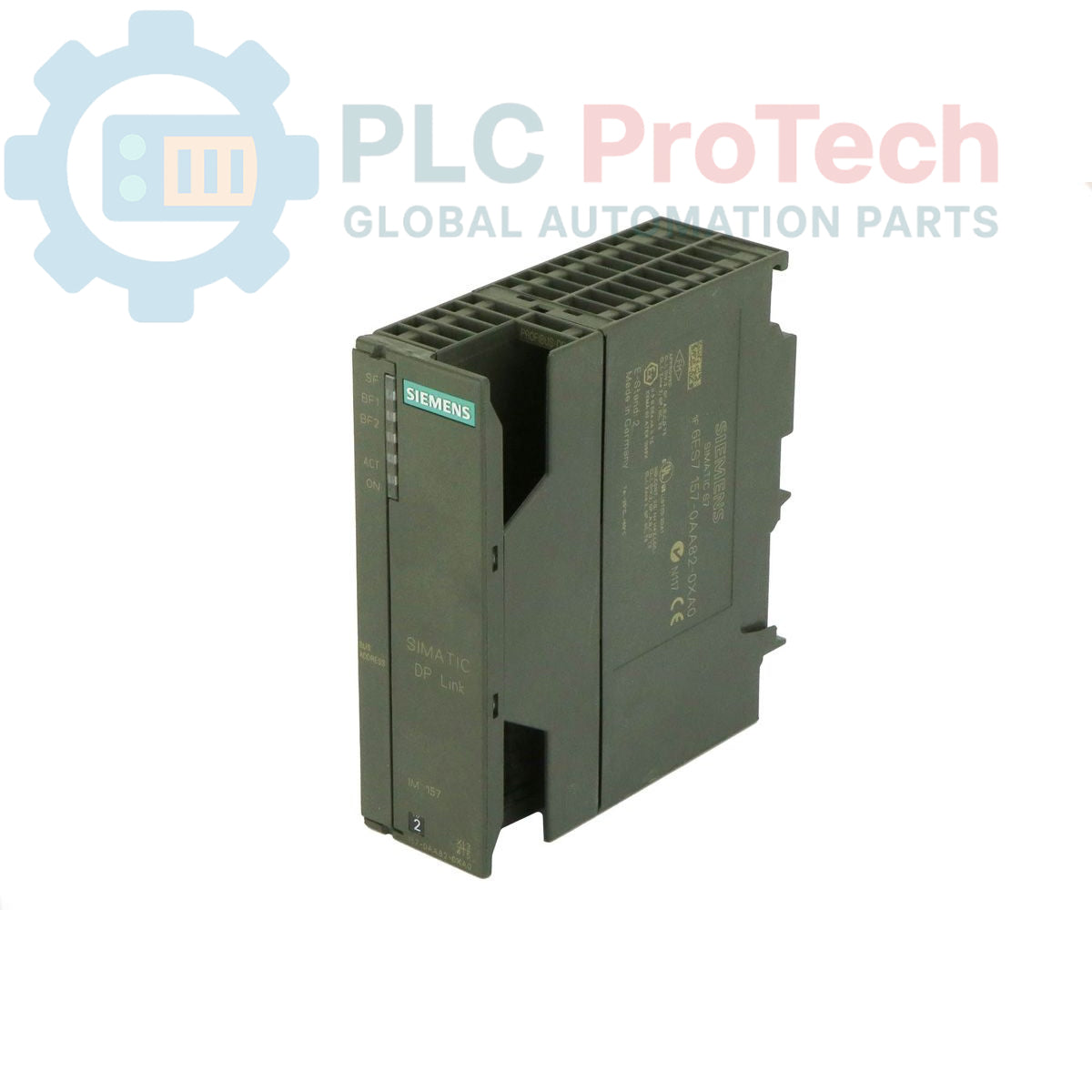

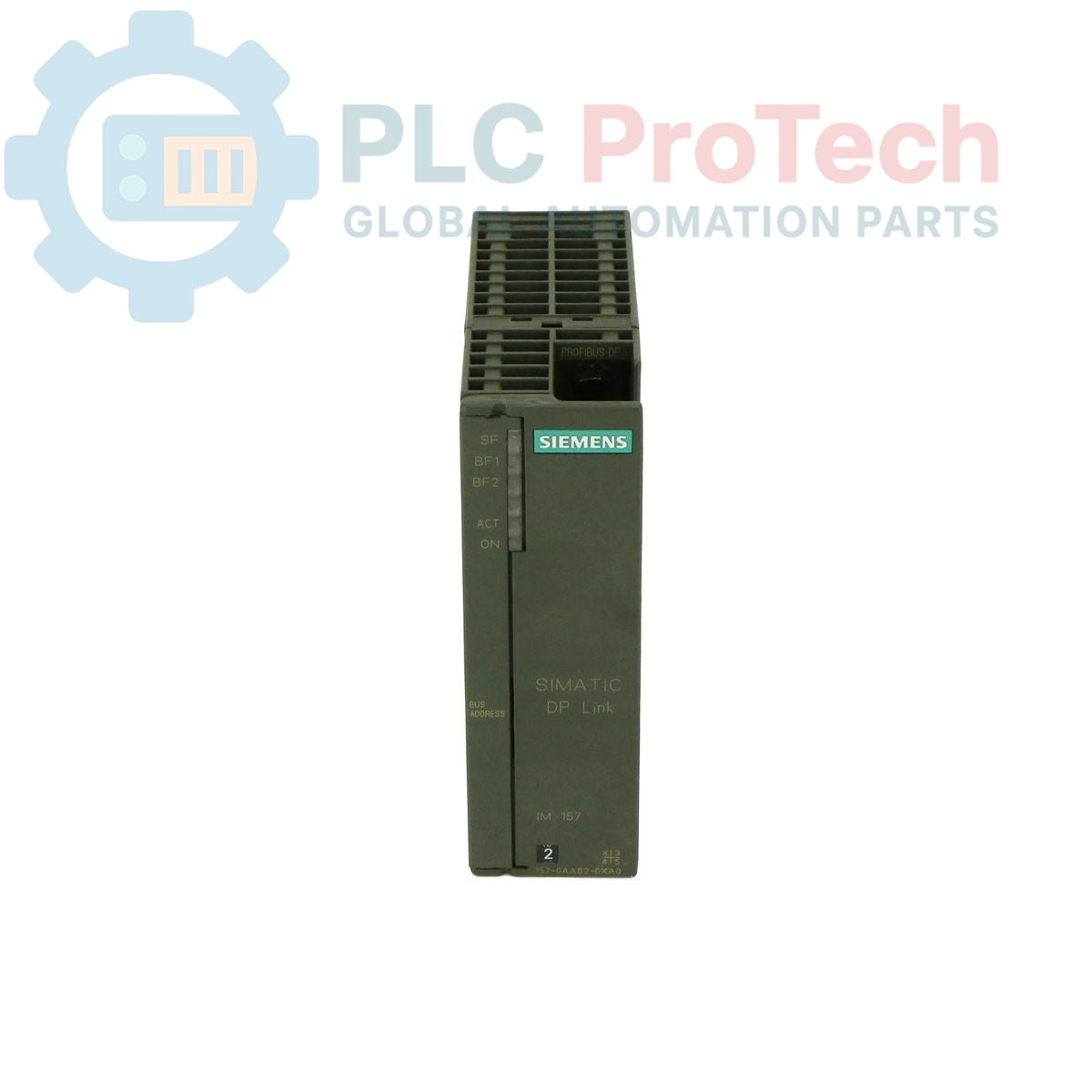

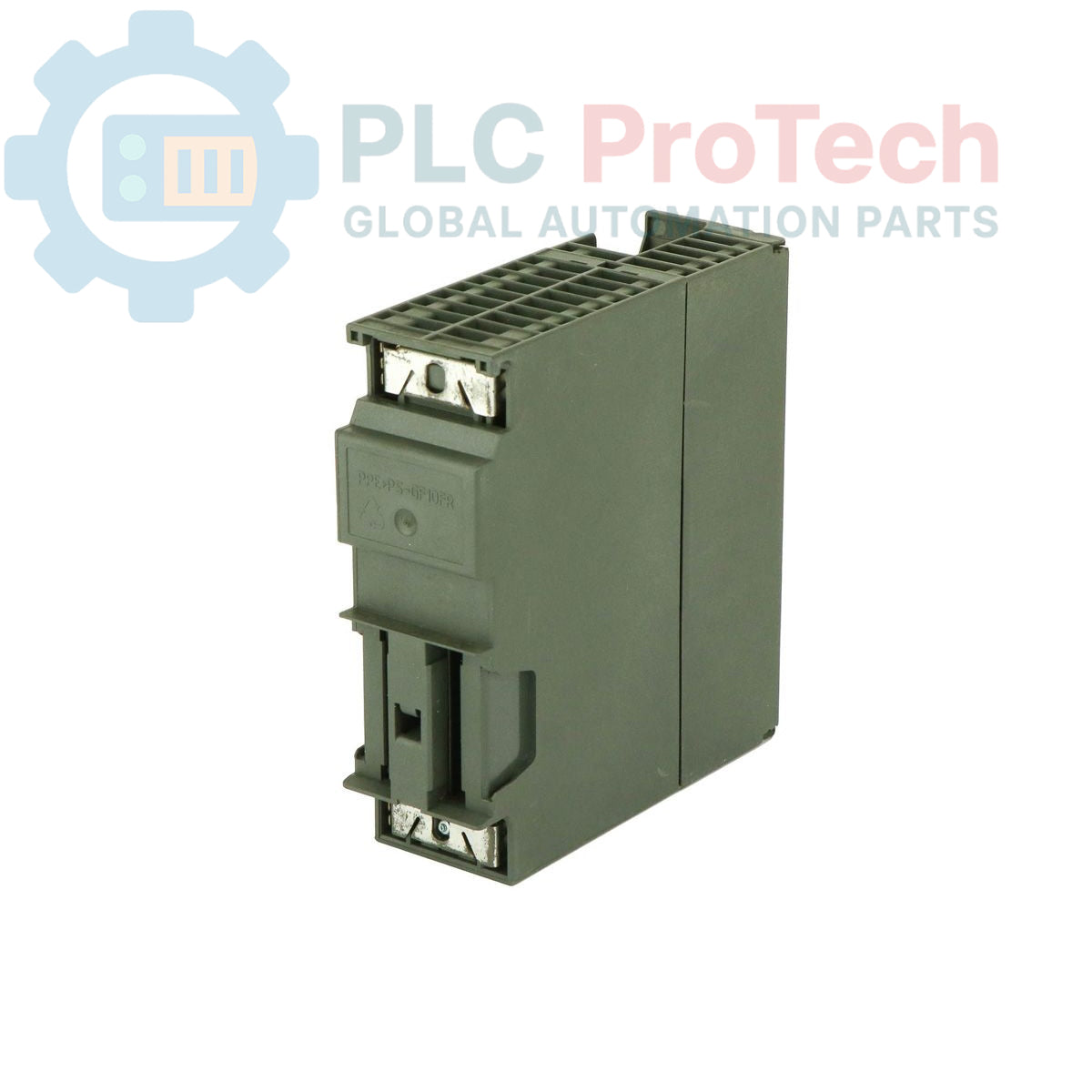

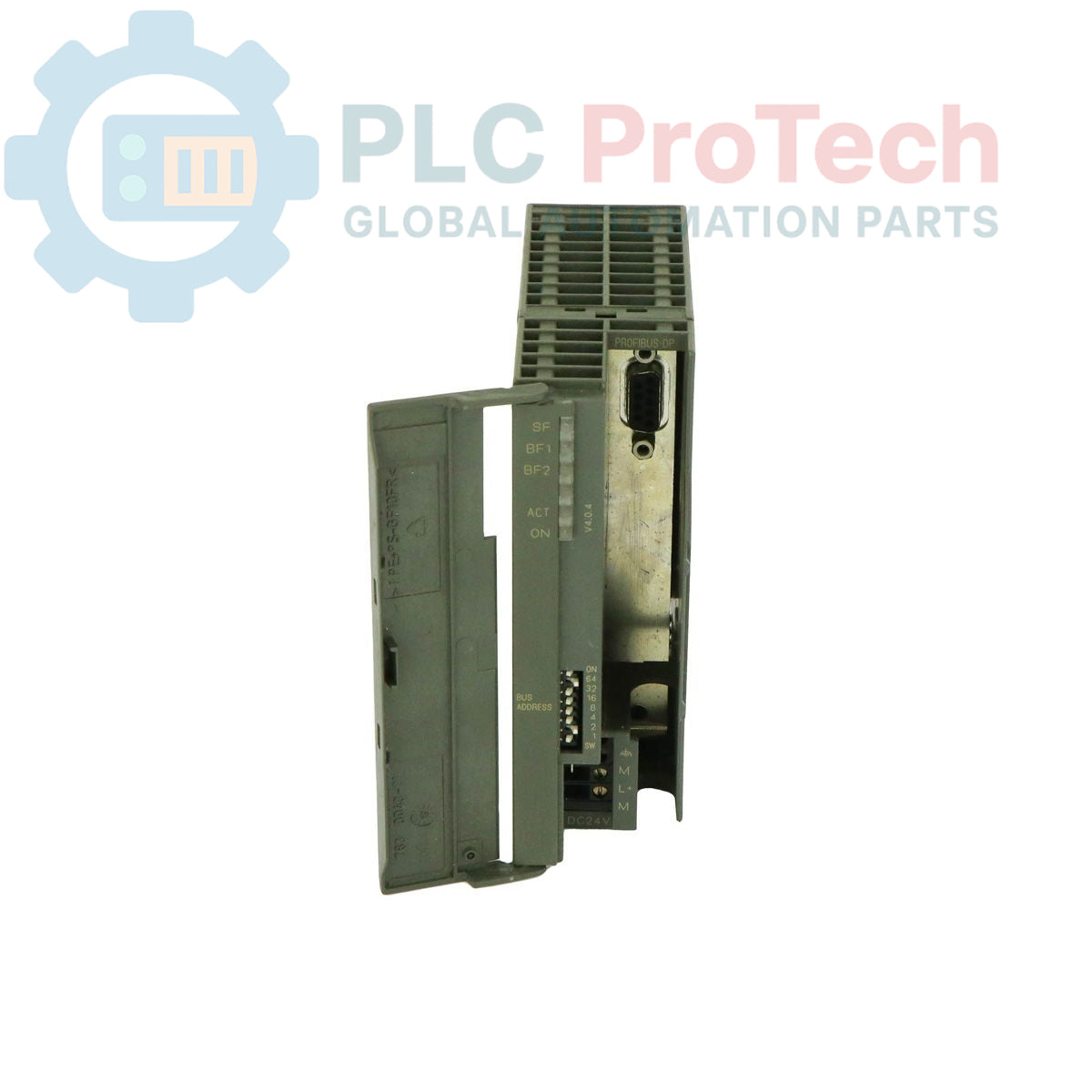

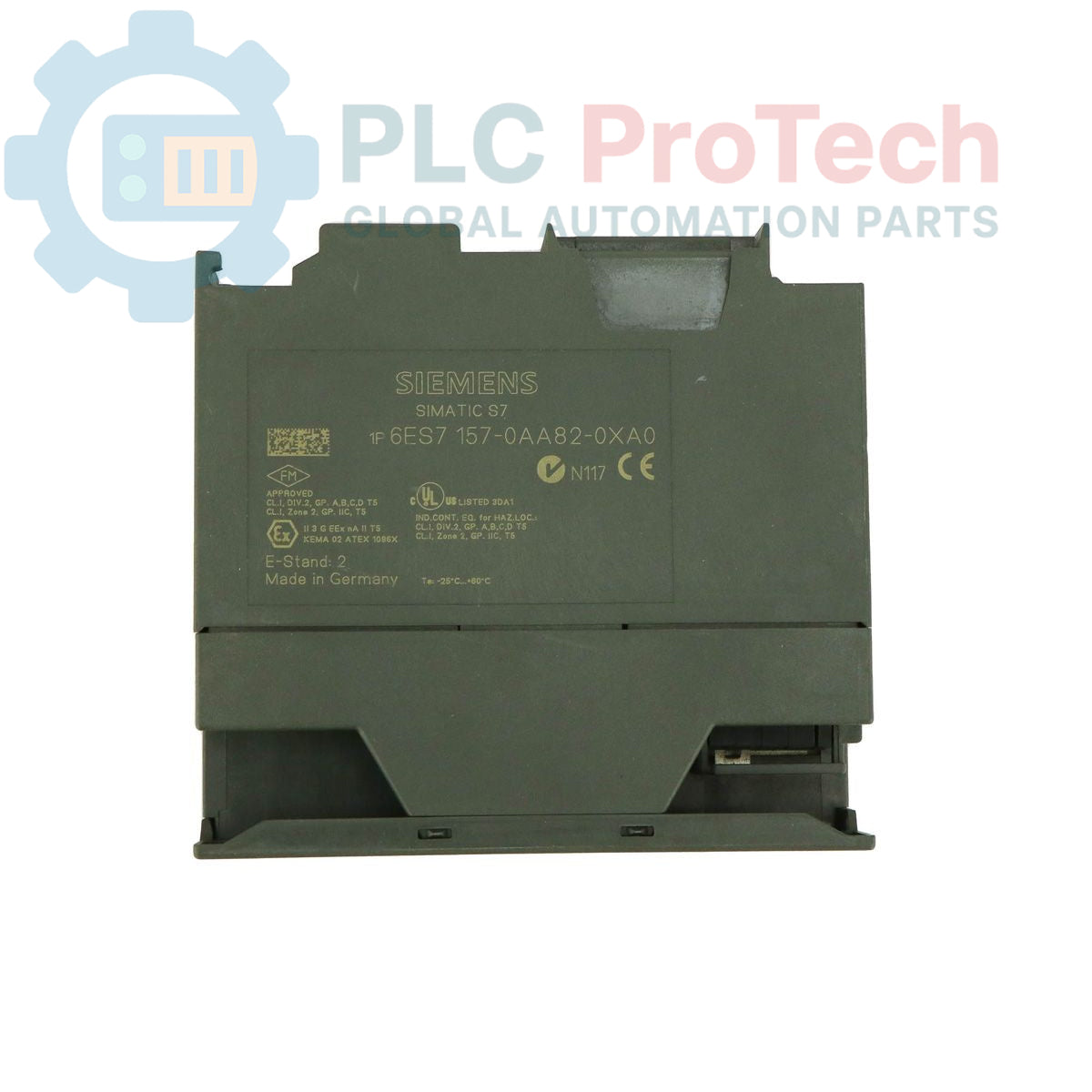

Siemens 6ES7157-0AA82-0XA0 Module d'interface SIMATIC DP IM157

SKU 6ES7157-0AA82-0XA0

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : Siemens
N° de produit : 6ES7157-0AA82-0XA0
Pays d'origine :Allemagne
Type de produit : Module d’interface
Code-barres : 85176200
Paiement : Virement bancaire, Western Union
Poids : 290g
Dimensions : 4.00 cm x 12.50 cm x 13.00 cm
Port d'expédition : Xiamen
Garantie : 12 mois

Description

Le module d'interface Siemens 6ES7157-0AA82-0XA0 est un module SIMATIC DP IM157 conçu pour créer une liaison transparente entre les réseaux de terrain PROFIBUS DP et PROFIBUS PA. Ce module fonctionne comme un esclave DPV1 sur le segment PROFIBUS DP et, lorsqu'il est associé à un ou plusieurs coupleurs DP/PA, forme une liaison DP/PA complète. Conçu pour une plage de températures étendue, il offre des performances fiables dans des environnements industriels exigeants et assure un échange de données robuste pour les applications de contrôle des procédés. Sa compatibilité avec le système SIMATIC facilite son intégration aux architectures d'automatisation existantes.

Caractéristiques

Fournit une interface de communication entre les réseaux PROFIBUS DP et PROFIBUS PA.
Fonctionne comme esclave DPV1 sur le système maître PROFIBUS DP.
Forme une liaison DP/PA avec des coupleurs DP/PA externes.
Conçu pour fonctionner sur une plage de températures étendue.
S'intègre à la famille d'automatisation Siemens SIMATIC.

Applications

Systèmes d'automatisation et de contrôle des procédés
Fabrication de produits chimiques et pharmaceutiques
Installations de traitement du pétrole et du gaz
Usines de traitement de l'eau et des eaux usées
Production et distribution d'énergie

Spécifications techniques

Spécification	Valeur
Fabricant	Siemens
Gamme de produits	SIMATIC DP
Numéro de modèle	6ES7157-0AA82-0XA0
Type de produit	Module d'interface IM157 (liaison DP/PA)
Fonction PROFIBUS DP	Esclave DPV1
Environnement de fonctionnement	Plage de températures étendue
État du cycle de vie du produit	Obsolète
Poids d'expédition	0,29 kg
Dimensions de l'emballage	4,00 cm x 12,50 cm x 13,00 cm
Code marchandise	85176200
ECCN	N
Pays d'origine	Allemagne (estimation)

Directives d'installation

AVERTISSEMENT CRITIQUE : Risque électrique. L'installation doit être réalisée uniquement par du personnel qualifié. Mettez toutes les sources d'alimentation hors tension et suivez les procédures de consignation/déconsignation (LOTO) avant de manipuler, d'installer ou d'entretenir cet équipement. Le non-respect de ces consignes peut entraîner des blessures graves, voire mortelles.

1 Vérifiez que toute l'alimentation du panneau de commande ou de l'armoire est coupée et consignée.
2 Fixez solidement le module IM157 sur le rail DIN standard désigné à l'intérieur du coffret, en veillant à laisser un dégagement suffisant pour la ventilation et le câblage.
3 Raccordez le câble PROFIBUS DP entrant aux bornes appropriées du module. Assurez-vous que le blindage du câble est correctement raccordé à une extrémité à un point de mise à la terre à faible impédance afin de minimiser les parasites.
4 Raccordez le module au(x) coupleur(s) DP/PA associé(s) à l'aide du câblage spécifié. Préservez l'intégrité du signal en respectant la longueur maximale des câbles et les directives d'acheminement.
5 Raccordez l'alimentation 24 VCC aux bornes désignées en respectant la polarité.
6 Après avoir vérifié toutes les connexions, retirez le dispositif LOTO et remettez le système sous tension. Mettez le module en service conformément aux procédures de configuration réseau propres au projet.

FAQ

Quelle est la fonction principale du module 6ES7157-0AA82-0XA0 ?

Sa fonction principale est d'assurer l'interface, ou la liaison, entre un système maître PROFIBUS DP et un réseau d'appareils de terrain PROFIBUS PA.

Quel rôle ce module joue-t-il sur le réseau PROFIBUS DP ?

Le module fonctionne comme un esclave DPV1 sur le réseau PROFIBUS DP et répond aux commandes du maître DP.

Ce module convient-il aux environnements industriels difficiles ?

Oui, il est spécialement conçu pour fonctionner sur une plage de températures étendue, ce qui le rend adapté aux applications industrielles exigeantes.

Que faut-il pour créer une liaison DP/PA complète avec ce module ?

Pour constituer une liaison DP/PA complète, le module d'interface 6ES7157-0AA82-0XA0 doit être utilisé avec un ou plusieurs coupleurs DP/PA.

Quel est le statut du cycle de vie de ce module ?

D'après les informations fournies, ce produit est classé comme obsolète, ce qui signifie qu'il n'est plus fabriqué activement par le fabricant.
