Description

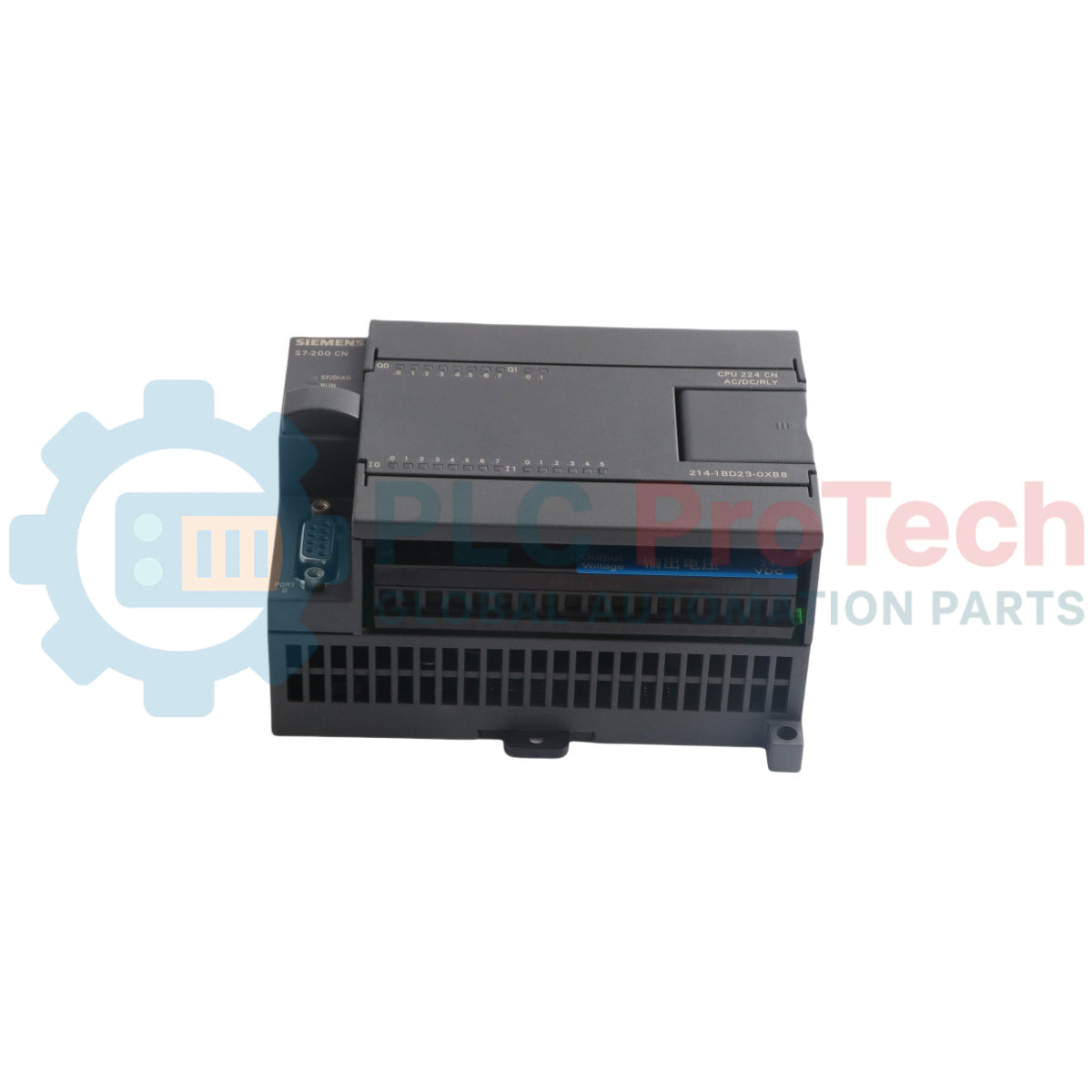

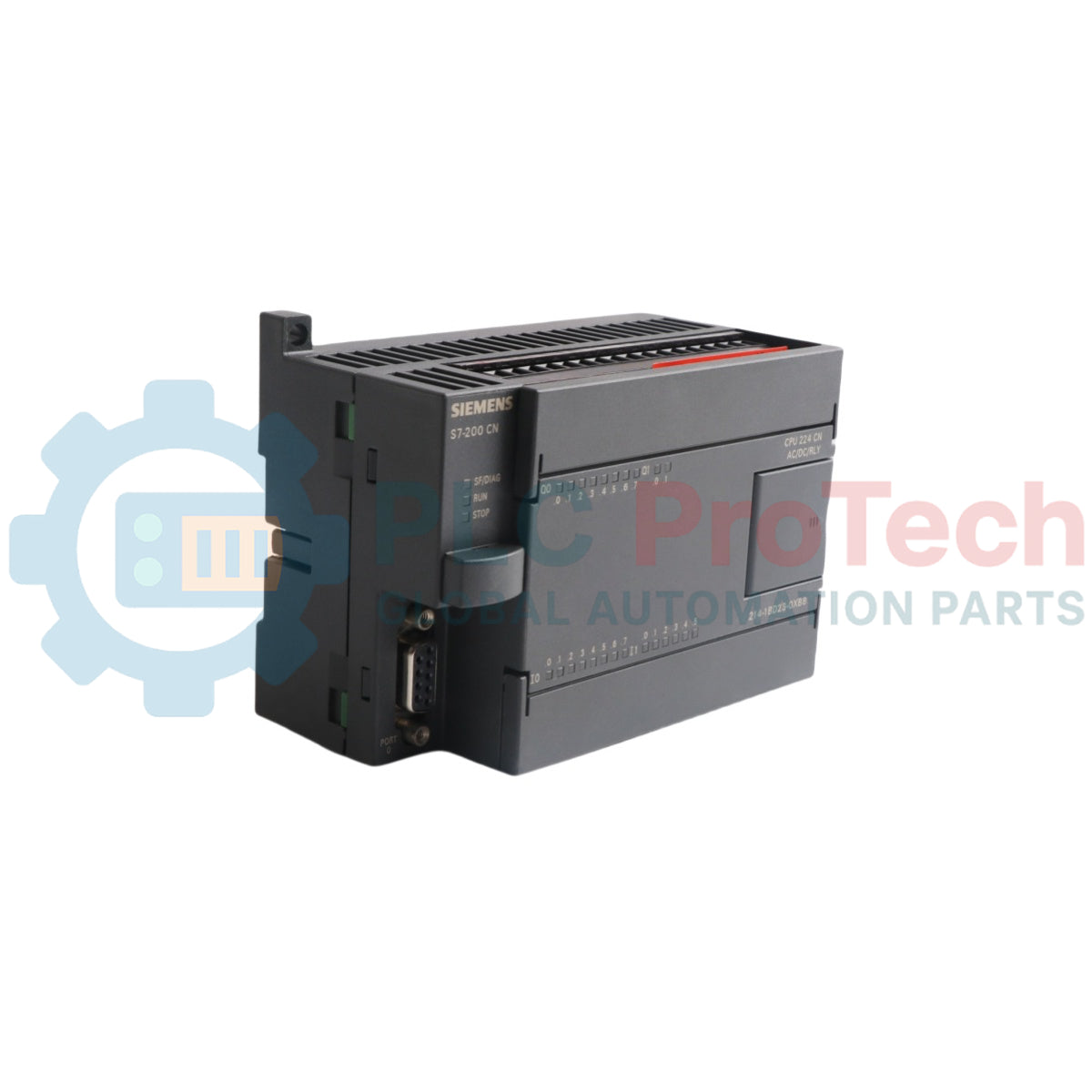

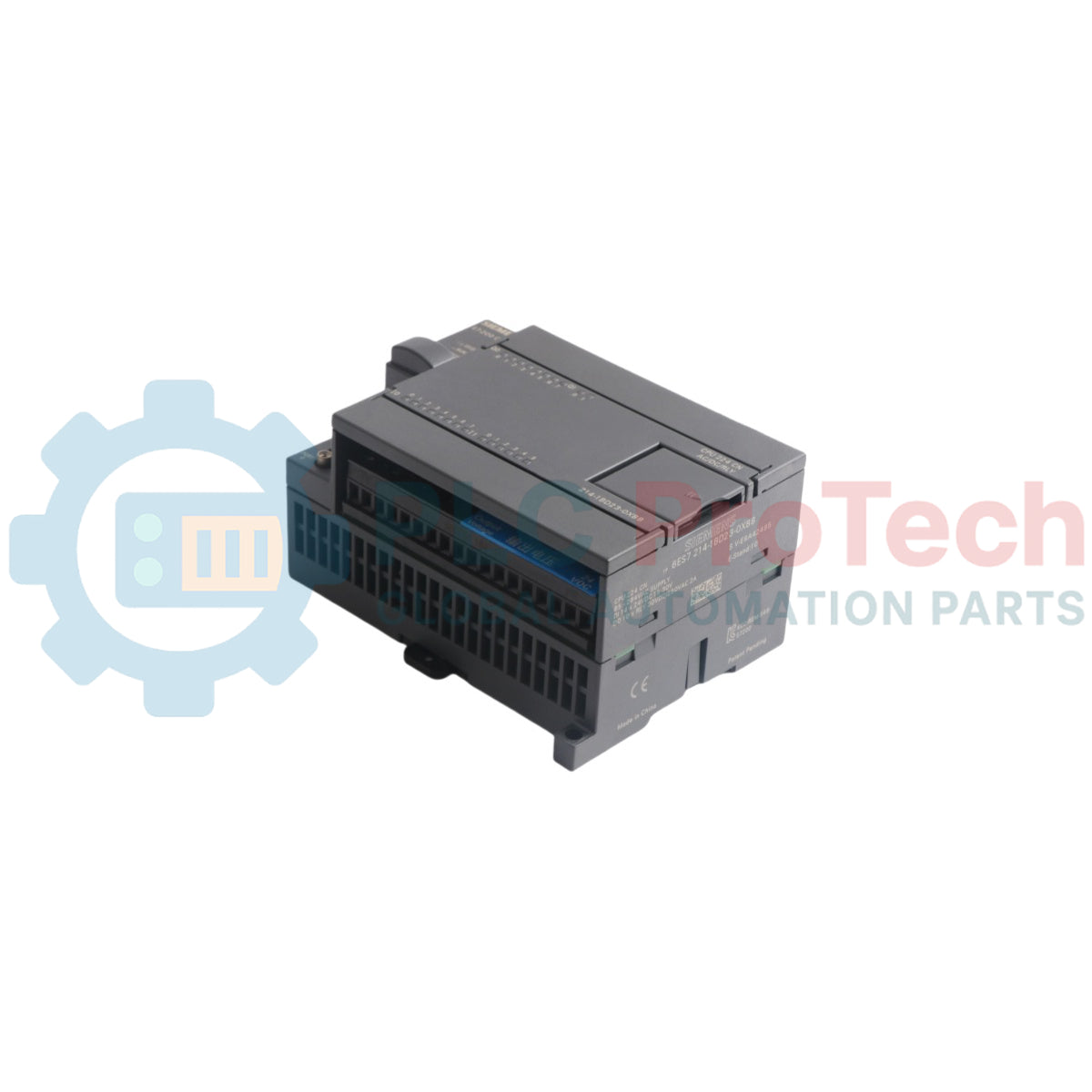

Le Siemens 6ES7214-1BD23-0XB8 est un module CPU compact de la série SIMATIC S7-200 SMART, conçu pour les tâches de base d’automatisation et de commande industrielles. Cette unité intègre un ensemble polyvalent d’E/S comprenant 14 entrées numériques, 10 sorties numériques et 2 entrées analogiques, ce qui la rend adaptée aux petites machines et aux applications autonomes. Elle dispose de 12 Ko de mémoire de programme et de 8 Ko de mémoire de données pour gérer les opérations logiques fondamentales. Un port Ethernet intégré fournit une connectivité essentielle pour la programmation, la surveillance et la mise en réseau dans les environnements industriels modernes.
Caractéristiques
-
Intègre 14 entrées numériques et 10 sorties numériques
-
Comprend 2 entrées analogiques intégrées
-
12 Ko de mémoire de programme et 8 Ko de mémoire de données
-
Port Ethernet intégré pour la communication réseau
-
Compatible avec les modules d’extension SIMATIC S7-200 SMART
-
Conception compacte pour les tableaux de commande à espace limité
Applications
-
Construction de machines OEM
-
Petites cellules de fabrication
-
Systèmes de commande de convoyeurs
-
Automatisation des bâtiments
-
Tâches simples de commande de mouvement
Spécifications techniques
| Spécification |
Valeur |
| Fabricant |
Siemens |
| Référence |
6ES7214-1BD23-0XB8 |
| Série |
SIMATIC S7-200 SMART |
| Type de module |
Module CPU |
| Entrées numériques |
14 |
| Sorties numériques |
10 |
| Entrées analogiques |
2 |
| Mémoire de programme |
12 Ko |
| Mémoire de données |
8 Ko |
| Port de communication |
Ethernet |
| Poids d’expédition |
0,4 kg |
| Code SH |
8537101190 |
| Pays d’origine |
Allemagne |
| Dimensions de l’emballage (calculées) |
14 cm x 6,1 cm x 9,5 cm |
Directives d’installation
AVERTISSEMENT CRITIQUE : Des tensions dangereuses sont présentes dans les armoires de commande. Toutes les procédures d’installation et de maintenance doivent être effectuées par du personnel qualifié utilisant des équipements de protection individuelle (EPI) appropriés et respectant les réglementations locales de sécurité relatives à la consignation (LOTO).
-
1
Assurez-vous que l’armoire de commande est complètement hors tension et verrouillée avant de commencer l’installation. Vérifiez l’absence de tension à l’aide d’un multimètre correctement homologué.
-
2
Fixez solidement le module sur un rail DIN standard de 35 mm à l’intérieur du coffret. Assurez-vous de disposer d’un espace suffisant pour la ventilation et le câblage.
-
3
Raccordez l’alimentation 24 V CC aux bornes prévues à cet effet. Vérifiez la polarité correcte afin d’éviter d’endommager le module.
-
4
Raccordez tous les câbles des E/S numériques et analogiques aux borniers du module. Utilisez la section de câble appropriée et assurez-vous que les bornes sont serrées au couple spécifié par le fabricant. Acheminez les câbles de signaux séparément des câbles d’alimentation haute tension.
-
5
Connectez un câble Ethernet blindé au port du module pour la communication réseau. Assurez-vous que le blindage du câble est correctement raccordé à la terre du châssis.
-
6
Vérifiez que le module et le rail DIN sont reliés à la terre de protection (PE) du tableau principal par une connexion à faible impédance. Une fois toutes les connexions vérifiées, retirez le verrouillage et remettez le tableau sous tension pour la mise en service.
