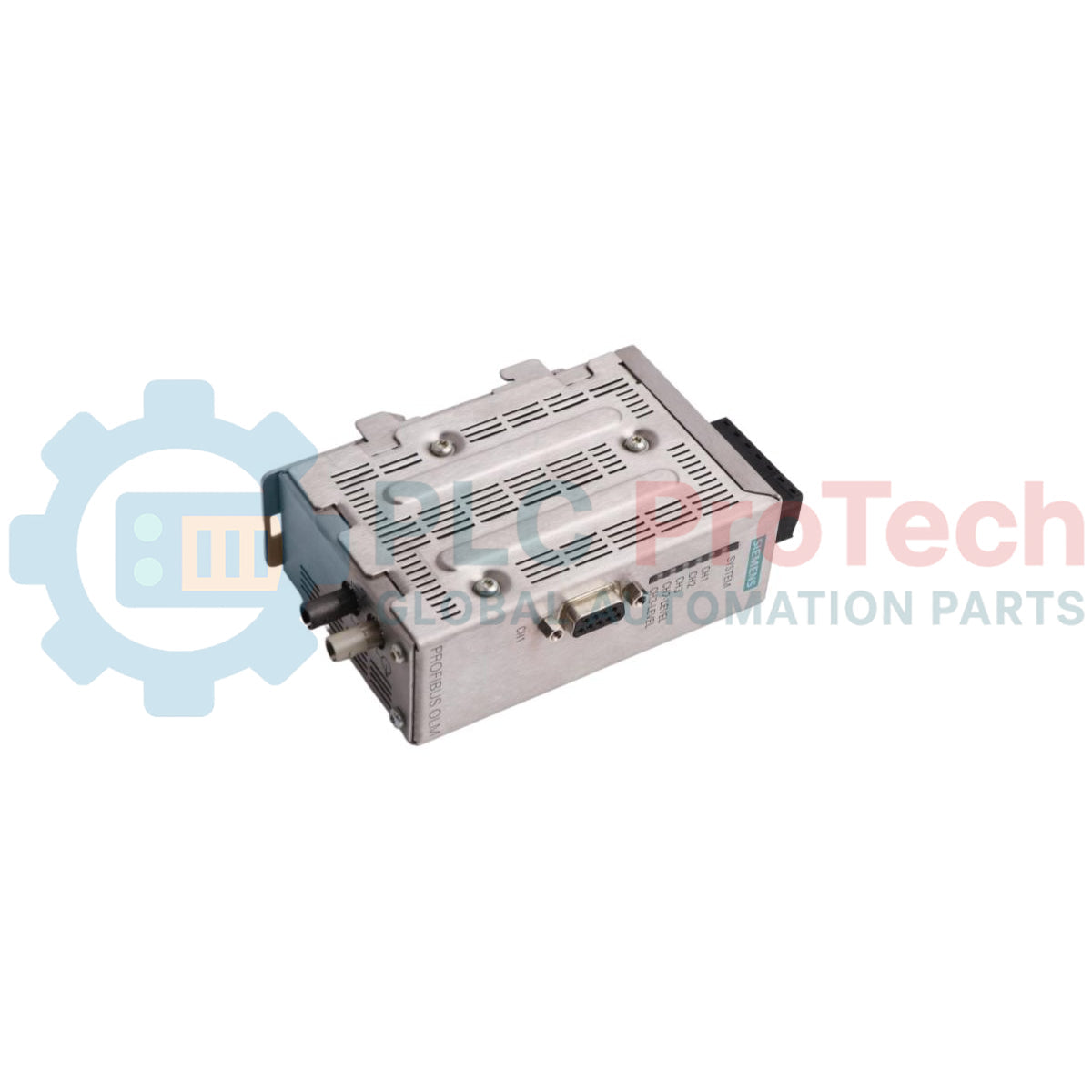

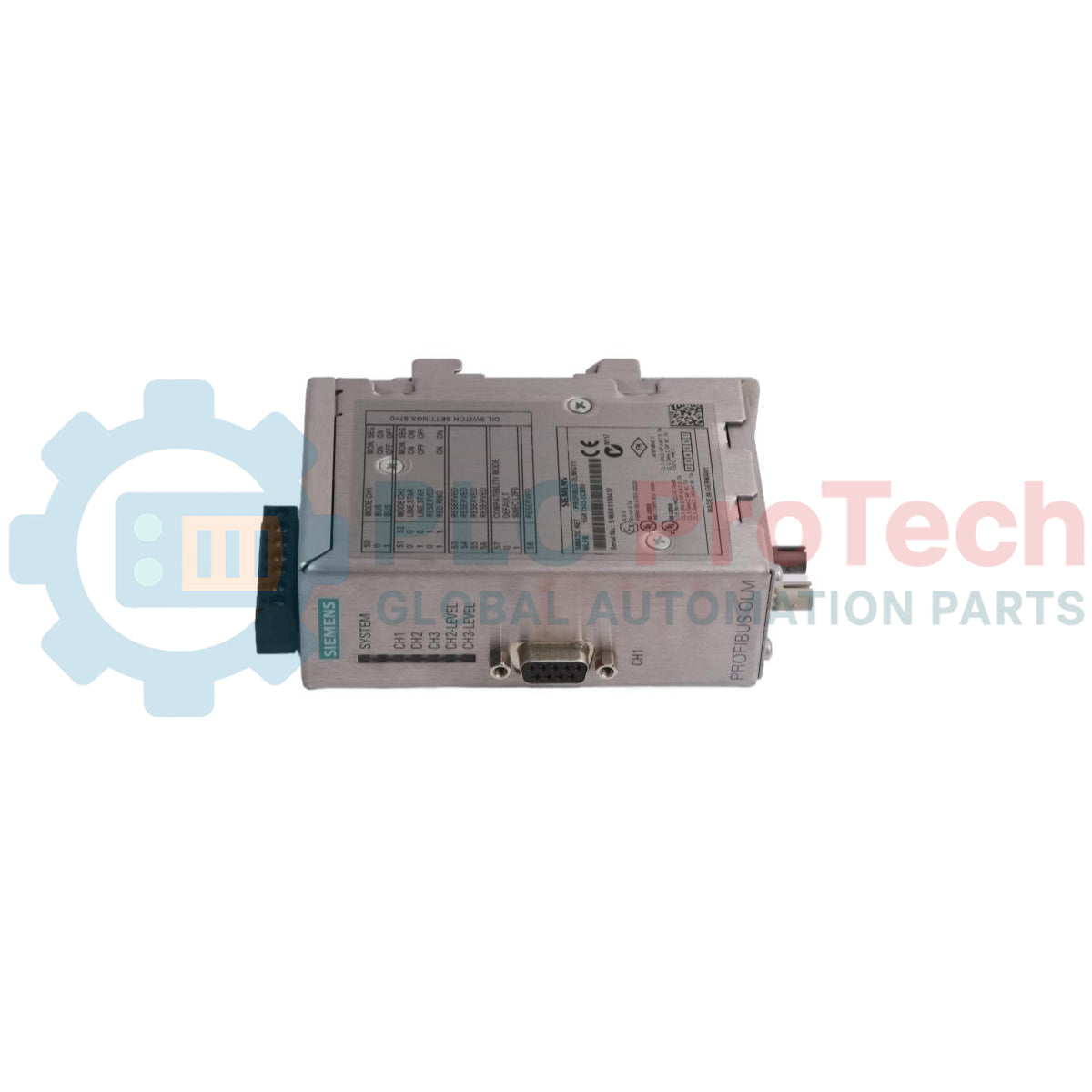

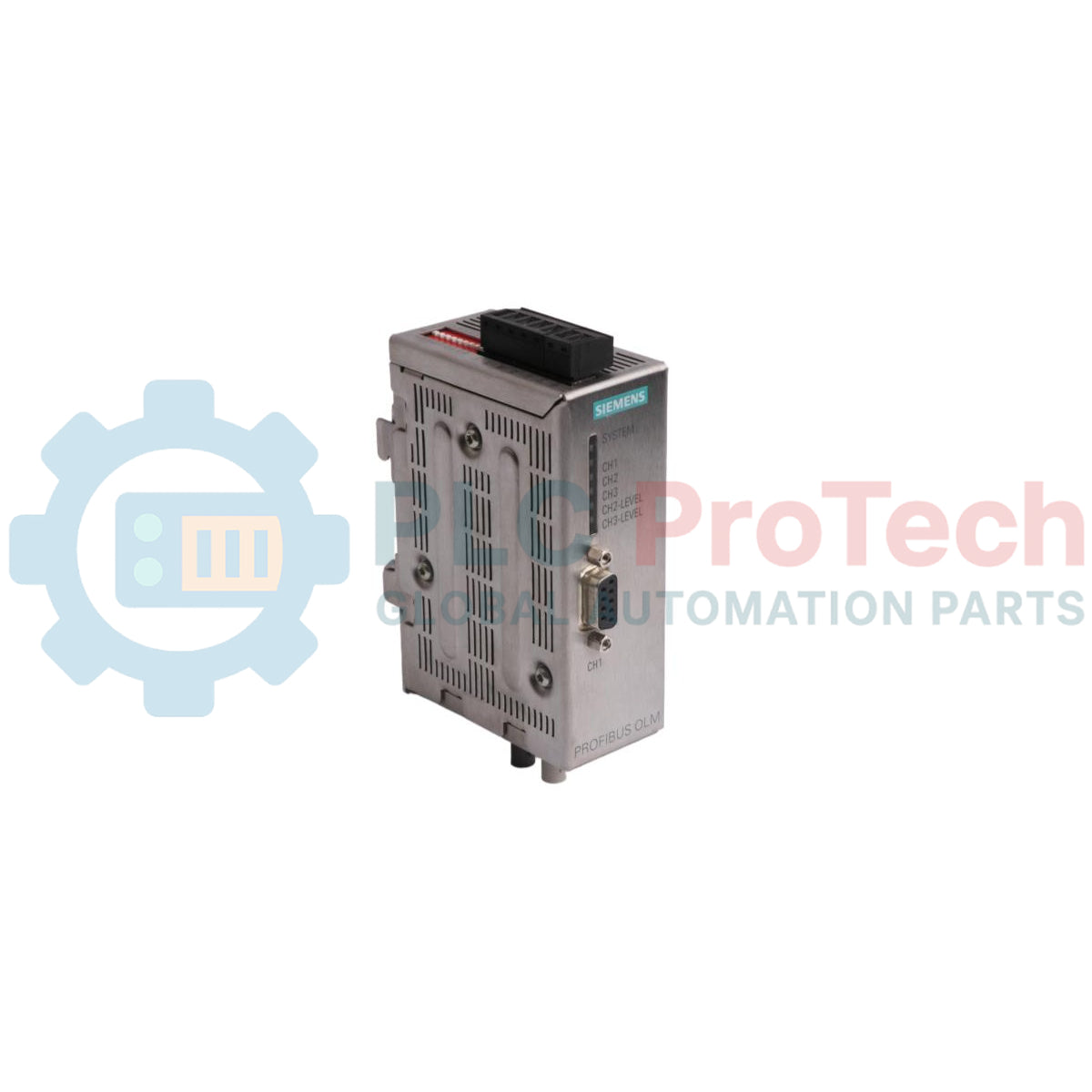

Module de liaison optique Siemens 6GK1503-2CB00 PROFIBUS OLM/G11 V4.0

Description

Le Siemens 6GK1503-2CB00 est un module de liaison optique PROFIBUS OLM/G11 V4.0 conçu pour assurer une communication fiable au sein des réseaux d’automatisation industrielle. Ce module intègre une interface électrique RS485 et une interface pour câble à fibre optique en verre, dotée de deux prises BFOC pour une transmission des données flexible et efficace sur de longues distances. Il garantit une connectivité stable et une transmission précise des signaux, ce qui le rend adapté aux environnements industriels exigeants.

Le 6GK1503-2CB00 prend en charge une large gamme de débits de transmission PROFIBUS, de 9,6 kbit/s à 12 Mbit/s, ainsi qu’un débit de 45,45 kbit/s pour les applications PROFIBUS PA. Cette polyvalence permet une intégration transparente aux réseaux PROFIBUS existants tout en préservant une haute intégrité des données. Pour renforcer la fiabilité opérationnelle, le module intègre un contact de signalisation et un port de test dédié permettant une surveillance et une maintenance simplifiées.

Fonctionnant avec une tension d’alimentation nominale de 24 V CC et une plage de fonctionnement de 18,8 à 28,8 V CC, le Siemens 6GK1503-2CB00 est conçu pour assurer un fonctionnement fiable malgré les variations de l’alimentation. Il dispose également d’un fusible intégré à l’entrée de l’alimentation, offrant une protection contre les défauts électriques potentiels et contribuant à accroître la sécurité et la durée de vie du système. Grâce à ses performances robustes et à sa conception compacte, le module facilite une communication optique fiable dans les environnements industriels difficiles.

Caractéristiques

• Module de liaison optique PROFIBUS OLM/G11 V4.0.
• Combine une interface électrique RS485 avec une interface à fibre optique en verre.
• Équipé de deux prises BFOC pour le raccordement d’un câble à fibre optique.
• Prend en charge les débits de transmission PROFIBUS de 9,6 kbit/s à 12 Mbit/s.
• Prend en charge un débit de 45,45 kbit/s pour les applications PROFIBUS PA.
• Dispose d’un contact de signalisation et d’un port de test dédié aux diagnostics.
• Tension d’alimentation nominale de 24 V CC, avec une plage de fonctionnement de 18,8 à 28,8 V CC.
• Fusible intégré à l’entrée de l’alimentation pour assurer la protection électrique.

Applications

• Réseaux d’automatisation industrielle nécessitant une communication PROFIBUS.
• Systèmes nécessitant une conversion entre des segments PROFIBUS électriques RS485 et à fibre optique.
• Applications nécessitant des distances de réseau PROFIBUS étendues.
• Intégration dans des infrastructures PROFIBUS DP et PROFIBUS PA existantes.
• Déploiement dans des environnements industriels exigeants où une transmission de données robuste est essentielle.

Spécifications techniques

Directives d’installation

1. Alimentation électrique : Connectez le module à une source d’alimentation stable de 24 V CC. Veillez à ce que la tension d’alimentation reste dans la plage de fonctionnement de 18,8 V CC à 28,8 V CC.
2. Connexion électrique : Connectez l’interface électrique RS485 au segment PROFIBUS DP en utilisant un câblage blindé approprié et en respectant les pratiques de terminaison adéquates.
3. Connexion à fibre optique : Connectez le câble à fibre optique en verre aux deux prises BFOC. Veillez à respecter la polarité de la fibre et à assurer des connexions solides afin de préserver l’intégrité du signal.
4. Mise à la terre : Assurez une mise à la terre correcte du module et du câblage associé afin de réduire les interférences électromagnétiques et de garantir un fonctionnement sûr.
5. Intégration du système : Intégrez le module à la configuration du réseau PROFIBUS conformément à la conception du système et au schéma d’adressage.
6. Surveillance : Utilisez le contact de signalisation et le port de test pour les vérifications initiales de mise en service et la surveillance continue du fonctionnement.
7. Sécurité : Mettez toujours le système hors tension avant d’effectuer ou de défaire des connexions électriques afin d’éviter tout risque d’électrocution ou d’endommagement des composants.
