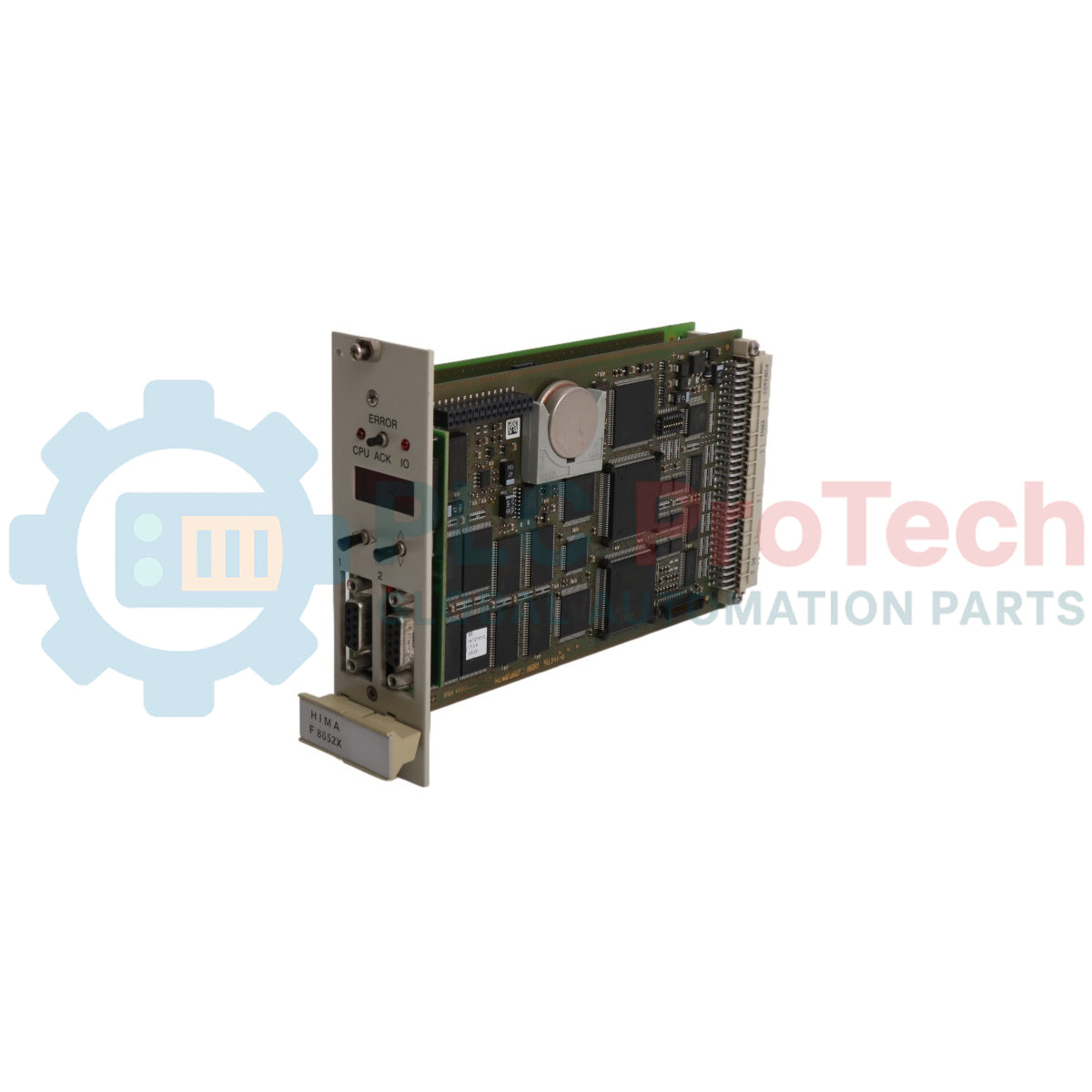

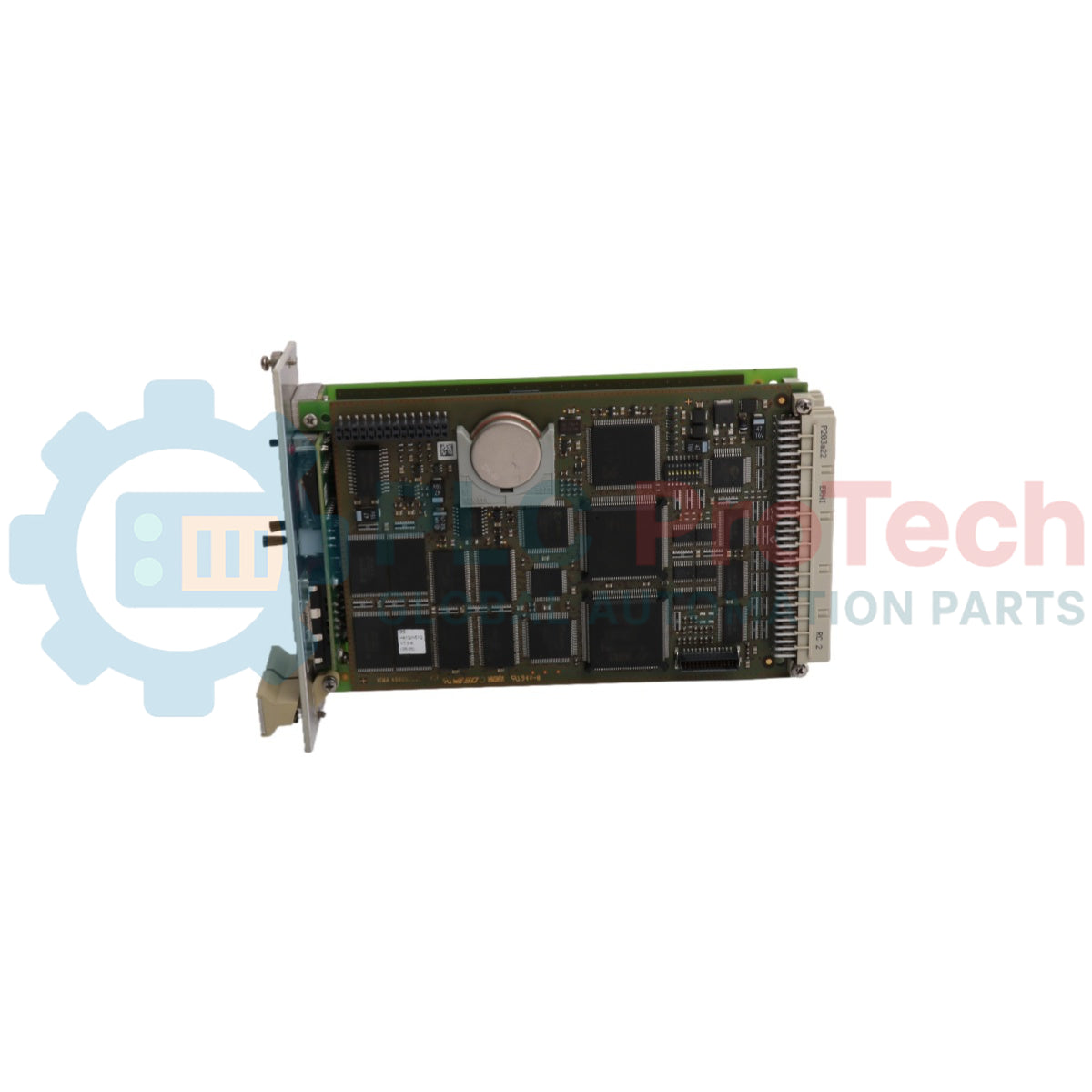

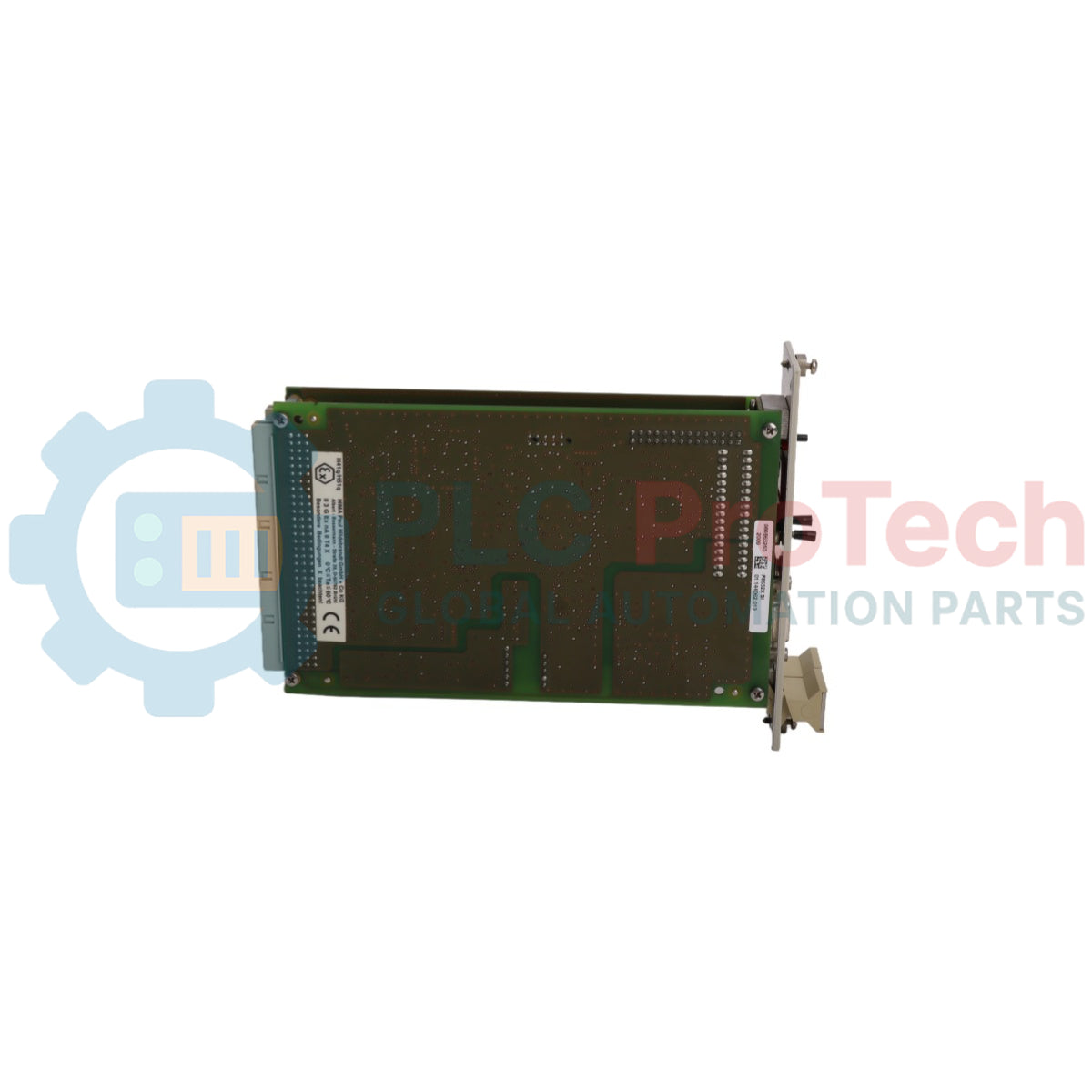

HIMA F 8652X Modul Sentral Seri H41q Terkait Keselamatan

Ikhtisar Produk

F 8652X (F8652X) adalah modul pusat terkait keselamatan dengan integritas tinggi yang dirancang untuk digunakan dalam sistem HIMA PES H41q-MS, -HS, dan -HRS. Dirancang untuk aplikasi industri yang sangat penting, modul ini menyediakan daya pemrosesan inti yang diperlukan untuk menjalankan fungsi keselamatan terinstrumentasi hingga SIL 3 sesuai dengan IEC 61508. F 8652X menggunakan arsitektur dual-mikroprosesor untuk melakukan pemeriksaan silang berkelanjutan pada logika sistem, memastikan keandalan maksimum dan deteksi segera terhadap kesalahan perangkat keras internal. Dengan mengintegrasikan kemampuan diagnostik canggih dan watchdog terkait keselamatan, modul ini memfasilitasi pengurangan waktu henti yang signifikan melalui pelokalan kesalahan yang cepat dan transisi otomatis ke keadaan aman. Modul ini berfungsi sebagai pengendali utama untuk sistem perlindungan tekanan tinggi, logika pemadaman darurat (ESD), dan sistem manajemen pembakar (BMS) di fasilitas energi dan pengolahan kimia global.

Rincian Akhiran

Nomor model dan versi build spesifik F 8652X (1141) menunjukkan karakteristik perangkat keras berikut:

• F 8652X: Mewakili perangkat keras seri "X", yang memiliki kemampuan komunikasi yang ditingkatkan dan sepenuhnya kompatibel sebagai pengganti langsung untuk modul F 8652, F 8652A, dan F 8652E yang lama.

• 1141: Menunjukkan revisi perangkat keras spesifik. Versi ini mendukung sistem operasi modern (BS41q/51q V7.0-8 dan lebih tinggi), memungkinkan fitur seperti "Self-education" dan komunikasi ELOP II TCP melalui modul F 8627X.

Spesifikasi Teknis

FAQ Teknis

Bagaimana nomor stasiun dikonfigurasi untuk komunikasi Ethernet?

Untuk jaringan Ethernet, nomor stasiun (1–99) diatur menggunakan kombinasi saklar S1-1 hingga S1-5 (bit rendah) dan S1-6/7 (bit tinggi). Pastikan versi sistem operasi Anda adalah BS41q/51q V7.0-8 atau lebih tinggi untuk mendukung penomoran yang diperluas.

Berapa interval pemeliharaan yang diperlukan untuk baterai buffer?

Baterai lithium (CR 2477N) harus diganti setidaknya setiap 6 tahun. Namun, jika modul dioperasikan di lingkungan bersuhu tinggi (+60 derajat C), masa pakai baterai tanpa daya eksternal dapat turun menjadi 200 hari, dan harus segera diganti jika tampilan diagnostik menunjukkan "BATI."

Apa yang terjadi jika watchdog terkait keselamatan diaktifkan?

Watchdog menyediakan output pemadaman terkait keselamatan sebesar 24 V (hingga 500 mA). Jika terjadi kesalahan internal kritis atau kegagalan CPU, watchdog akan memutus daya pada output ini untuk memulai pemadaman keadaan aman pada perangkat lapangan yang terhubung.

Panduan Teknik & Instalasi

Pemasangan Modul dan Protokol "Quick-In"

Saat memasang F 8652X, sangat penting untuk mendorong modul ke dalam blok terminal secara penuh dan cepat. Pemasangan yang lambat dapat menyebabkan waktu kontak yang tidak konsisten di seluruh bus backplane, yang berpotensi menyebabkan sinyal salah atau kesalahan inisialisasi sistem. Pastikan sekrup pengunci dikencangkan untuk mencegah gangguan sinyal akibat getaran.

Pembumian dan Komunikasi RS 485

Antarmuka serial RS 485 secara elektrik terisolasi; namun, praktik pelindung yang tepat harus diikuti. Sambungkan pelindung kabel ke bar pembumian kabinet pada satu titik untuk mencegah loop pembumian. Untuk jalur komunikasi panjang, pastikan kecepatan transmisi (Saklar S1-8) diatur dengan benar (ON untuk 9600 bps) agar menjaga integritas sinyal sepanjang jarak.

Manajemen Saklar Baterai S1

Sebelum pengoperasian, periksa posisi Saklar Baterai S1. Saklar ini mengaktifkan daya cadangan untuk SRAM, yang menyimpan program pengguna dan data volatil. Jika S1 tidak diaktifkan dengan benar, program akan hilang saat siklus daya PES.

Pembuangan Panas dan Aliran Udara

Jaga jarak minimum di atas dan di bawah rak modul untuk memungkinkan konveksi alami. Dalam kabinet dengan kepadatan tinggi, pendinginan udara paksa disarankan untuk menjaga suhu sekitar modul pusat di bawah 60 derajat C guna mempertahankan umur kapasitor elektrolitik dan baterai buffer.
