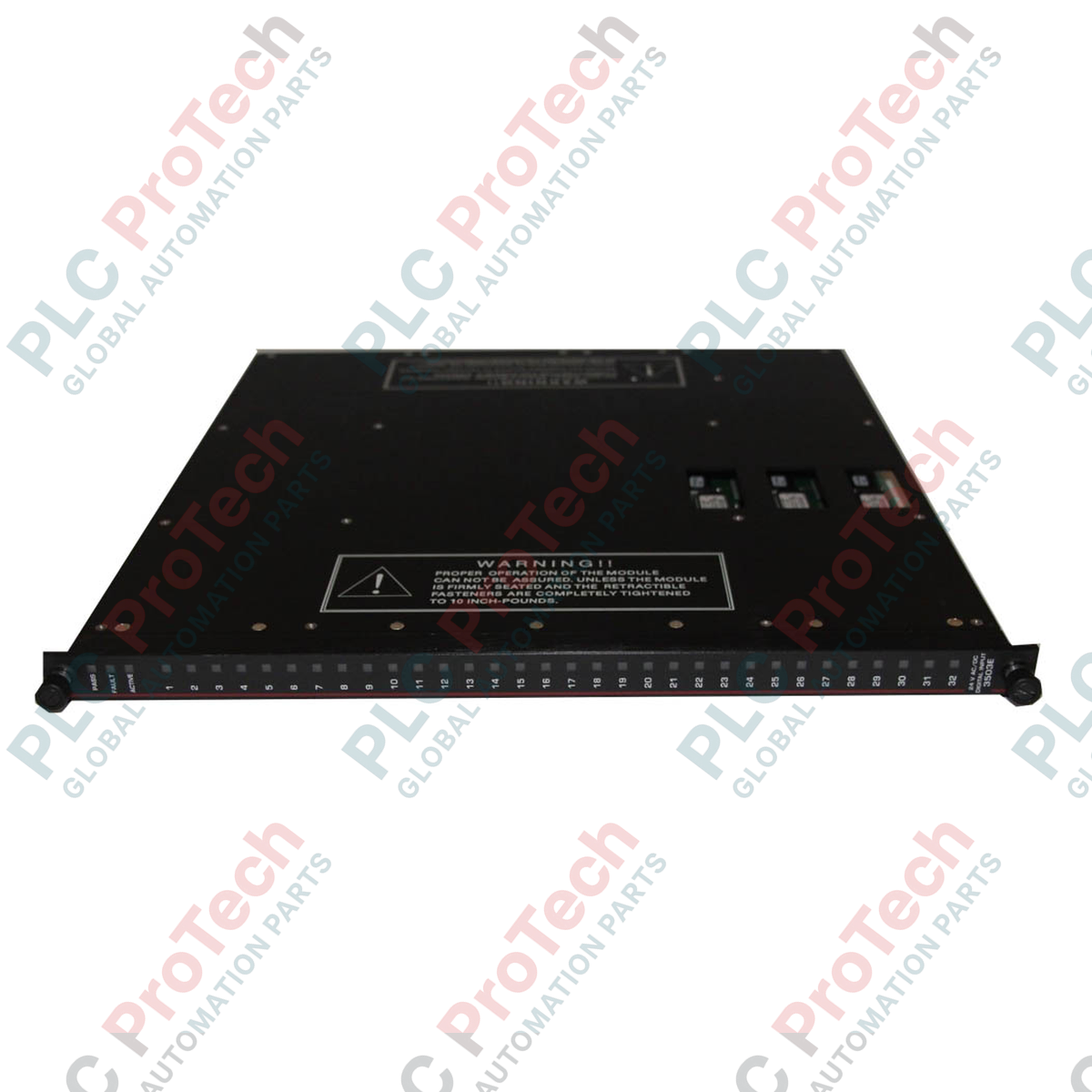

Modulo di ingresso digitale isolato Triconex Tricon TMR 3501E

Panoramica del prodotto

Il 3501E (3501E) è un modulo di ingresso digitale ad alta densità e a ridondanza modulare tripla (TMR), progettato per il sistema di sicurezza Triconex Tricon. Operando a 115 V CA/CC, questo modulo fornisce 32 punti d'ingresso isolati e non comuni, risultando ideale per ambienti industriali complessi come raffinerie di petrolio, impianti chimici e strutture di generazione elettrica, dove la separazione dei segnali è fondamentale per la sicurezza. Il 3501E utilizza tre canali indipendenti per elaborare i dati, che vengono quindi sottoposti a votazione nei processori principali per garantire il massimo livello di integrità. Questa architettura consente al modulo di mantenere il corretto funzionamento anche in presenza di un guasto a un singolo canale, riducendo significativamente il rischio di arresti imprevisti del sistema e garantendo la massima disponibilità dell'impianto.

Configurazione tecnica e tolleranza ai guasti

Il Triconex 3501E è progettato con particolare attenzione all'"Alta disponibilità" e alla logica "Fail-Safe". Ciascuno dei 32 punti d'ingresso è optoisolato, offrendo una protezione superiore contro le interferenze elettromagnetiche e le sovratensioni. Il suffisso "E" in 3501E indica funzionalità diagnostiche avanzate, tra cui una funzione di autotest per circuito bloccato su On che verifica continuamente la transizione dei circuiti dallo stato energizzato allo stato Off. Il modulo supporta inoltre la funzionalità "Hot-Spare", consentendo ai team di manutenzione di sostituire online un'unità guasta senza interrompere il processo. Con codifica meccanica per impedire un'installazione errata, il 3501E si integra perfettamente con i pannelli di terminazione esterni per fornire un'interfaccia robusta per le funzioni strumentate di sicurezza (SIF) critiche.

Specifiche tecniche

Domande frequenti tecniche

Qual è la differenza tra i moduli TMR come il 3501E e i moduli singoli come il 3564?

Il 3501E è un modulo TMR con tre canali completamente indipendenti e votazione 2-su-3, ottimizzato per la massima disponibilità. Al contrario, i moduli singoli come il 3564 sono ottimizzati in termini di costi, triplicando solo i percorsi critici per la sicurezza e forzando l'ingresso allo stato sicuro "Off" al rilevamento di un guasto; ciò può provocare un intervento, ma garantisce la sicurezza.

Cosa implica per il cablaggio la specifica "isolato, non comune"?

"Non comune" significa che ciascuno dei 32 punti di ingresso dispone del proprio percorso di ritorno dedicato. Ciò impedisce che un singolo guasto a terra o cortocircuito su un dispositivo di campo influisca sugli altri 31 ingressi, garantendo il massimo livello di indipendenza dei segnali.

Come si comporta l'indicatore "Fault" sul 3501E?

L'indicatore di guasto sul 3501E indicano un guasto a un canale specifico anziché un guasto totale del modulo. Grazie all'architettura TMR, il modulo continua a funzionare correttamente in presenza di un singolo guasto di canale, avvisando al contempo l'utente tramite l'allarme del telaio.

Guida tecnica e all'installazione

• Pannelli di terminazione esterni (ETP): Il 3501E richiede un cavo di interfaccia dedicato per il collegamento a un ETP installato in una posizione remota. Assicurarsi che la lunghezza e la schermatura del cavo siano conformi agli standard EMI/RFI locali per prevenire segnali fantasma sulle linee a 115 V.

• Codifica meccanica: Prima dell'installazione, verificare che lo slot del telaio sia configurato per il modello  3501E con codice colore "Rosso". Non forzare il modulo; la codifica meccanica è progettata per proteggere i pin del backplane da livelli di tensione errati.

• Mantenimento dell'isolamento: Per mantenere l'integrità dell'isolamento a 32 punti, evitare di collegare a cascata i conduttori di ritorno sul lato campo. Ogni coppia deve essere collegata direttamente ai terminali isolati dell'ETP.

Vantaggi ingegneristici

Il Triconex 3501E eccelle nelle applicazioni de-energize-to-trip. Il suo circuito interno di autotest rileva in tempo reale le condizioni di guasto stuck-On, assicurando che, se viene ricevuto un segnale di arresto di emergenza (ESD), il modulo segnali accuratamente la transizione. La sua elevata impedenza d'ingresso (> 8.5 kΩ) garantisce un assorbimento minimo di corrente dai circuiti di campo, mantenendo al contempo un rilevamento affidabile del segnale. Inoltre, la capacità di funzionare sia con alimentazione CA sia CC (47–63 Hz o CC pura) offre agli ingegneri la flessibilità di standardizzare un unico tipo di modulo per vari progetti di distribuzione dell'alimentazione.
