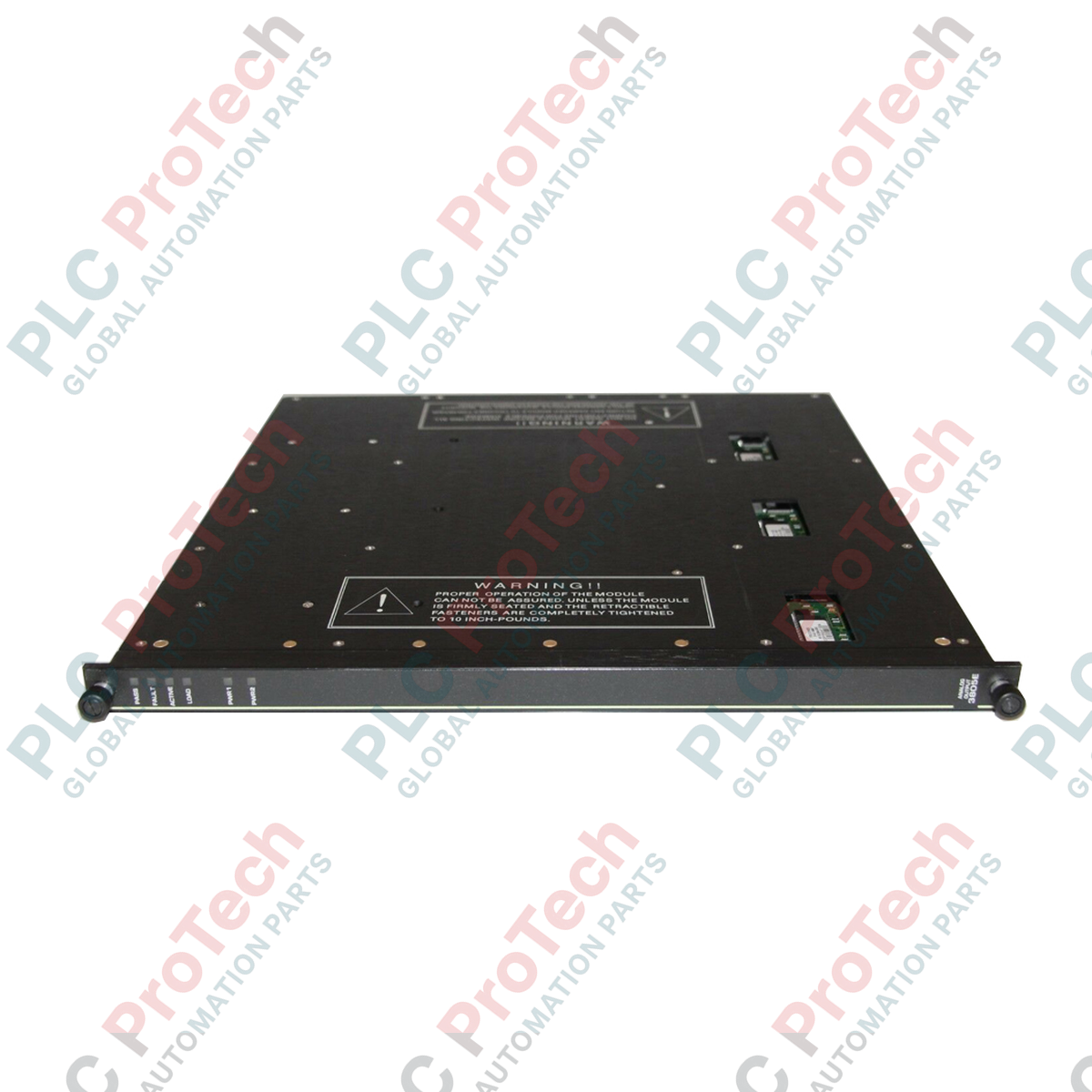

Modulo di uscita analogica TMR Triconex 3805E

Panoramica del prodotto

Il 3805E è un modulo di uscita analogica ad alta integrità progettato per il sistema di sicurezza Triconex con ridondanza modulare tripla (TMR). Fornisce otto canali di segnali 4-20 mA ad alta precisione per azionare elementi di controllo finali come valvole di regolazione, serrande e regolatori di velocità. Utilizzando il caratteristico codice colore verde pisello della linea Triconex, il 3805E dispone di tre circuiti di uscita interni indipendenti, sottoposti a votazione a livello hardware. Ciò garantisce che, anche in caso di guasto di un singolo componente o "circuito", il segnale di uscita rimanga stabile e preciso, con un tempo di commutazione tipico inferiore a 10 ms. Questo modulo è essenziale per i circuiti critici per la sicurezza nei sistemi di generazione elettrica, trattamento chimico e arresto di emergenza (ESD).

Configurazione tecnica

Il 3805E è progettato per il funzionamento continuo e prestazioni tolleranti ai guasti:

• Architettura TMR: Il circuito di votazione interno combina tre risultati indipendenti per produrre un'unica uscita ad alta disponibilità. Il guasto di uno dei tre canali interni non interrompe il segnale di processo.

• Uscita di precisione: Dispone di una risoluzione di 12 bit con una precisione elevata, inferiore allo 0,25% del fondo scala (FSR), garantendo un controllo accurato delle apparecchiature di campo sensibili.

• Intervallo di uscita: Fornisce un segnale standard 4-20 mA con una capacità di sovraescursione del 6% (fino a 21,2 mA), per consentire una segnalazione diagnostica specializzata o un'escursione oltre il fondo scala.

• Protezione dalla sovraescursione: Il robusto design elettrico garantisce una protezione continua contro tensioni fino a +42,5 VCC, impedendo che la forza controelettromotrice o i guasti di cablaggio danneggino l'elettronica interna.

• Codifica verde pisello: Il modulo è dotato di codifica fisica e a colori per garantire l'inserimento esclusivamente negli slot di uscita analogica compatibili, evitando incompatibilità hardware accidentali.

Specifiche tecniche

Domande frequenti tecniche

Come gestisce il 3805E un guasto in uno dei suoi circuiti di uscita interni?

Il modulo utilizza la votazione TMR. Se un circuito si guasta, gli altri due continuano a fornire la corrente corretta. Il sistema registra una diagnostica "Guasto circuito" e la commutazione verso i circuiti sani rimanenti è quasi istantanea (< 10 ms), pertanto la valvola o l'attuatore di campo non rileva alcuna perturbazione.

Le uscite del 3805E sono isolate l'una dall'altra?

No, gli otto punti di uscita sono accoppiati in corrente continua e condividono un ritorno comune. Durante la progettazione del cablaggio di campo, assicurarsi che i carichi siano compatibili con un'architettura a ritorno comune per evitare circuiti di terra.

A cosa serve il codice colore "verde pisello"?

I moduli Triconex utilizzano un sistema di codifica a colori per prevenire errori durante la manutenzione. Il verde pisello identifica specificamente i moduli di uscita analogica. Lo slot del telaio e la maniglia del modulo sono abbinati per garantire che il tipo di modulo errato non venga mai alimentato in uno slot AO.

Guida all'ingegneria e all'installazione

• Terminazione esterna: Il 3805E deve essere utilizzato con un gruppo di terminazione esterno (ETA) compatibile. L'ETA fornisce i morsetti a vite e i fusibili lato campo. Assicurarsi che il cavo di interfaccia tra il rack Triconex e l'ETA sia inserito correttamente e schermato.

• Alimentazione del circuito: Poiché il modulo fornisce una corrente di 4-20 mA, assicurarsi che la resistenza totale del circuito (inclusi il cablaggio di campo e l'impedenza dell'attuatore) non superi la capacità di pilotaggio del modulo. Una resistenza elevata può causare allarmi di "Uscita saturata".

• Procedura di sostituzione a caldo: Per sostituire un 3805Eguasto, inserire il nuovo modulo nello slot "di riserva" adiacente (se configurato) oppure sostituire direttamente l'unità guasta. L'architettura TMR sincronizzerà automaticamente le uscite del nuovo modulo con la logica di sicurezza in esecuzione senza influire sul processo.

• Considerazioni termiche: Nei rack ad alta densità, assicurarsi che le ventole di raffreddamento nella parte inferiore del telaio Triconex funzionino correttamente. Il 3805E genera calore durante la regolazione della corrente; mantenere l'aria ambiente al di sotto di 60 Celsius è fondamentale per garantire una precisione dello 0,25%.
