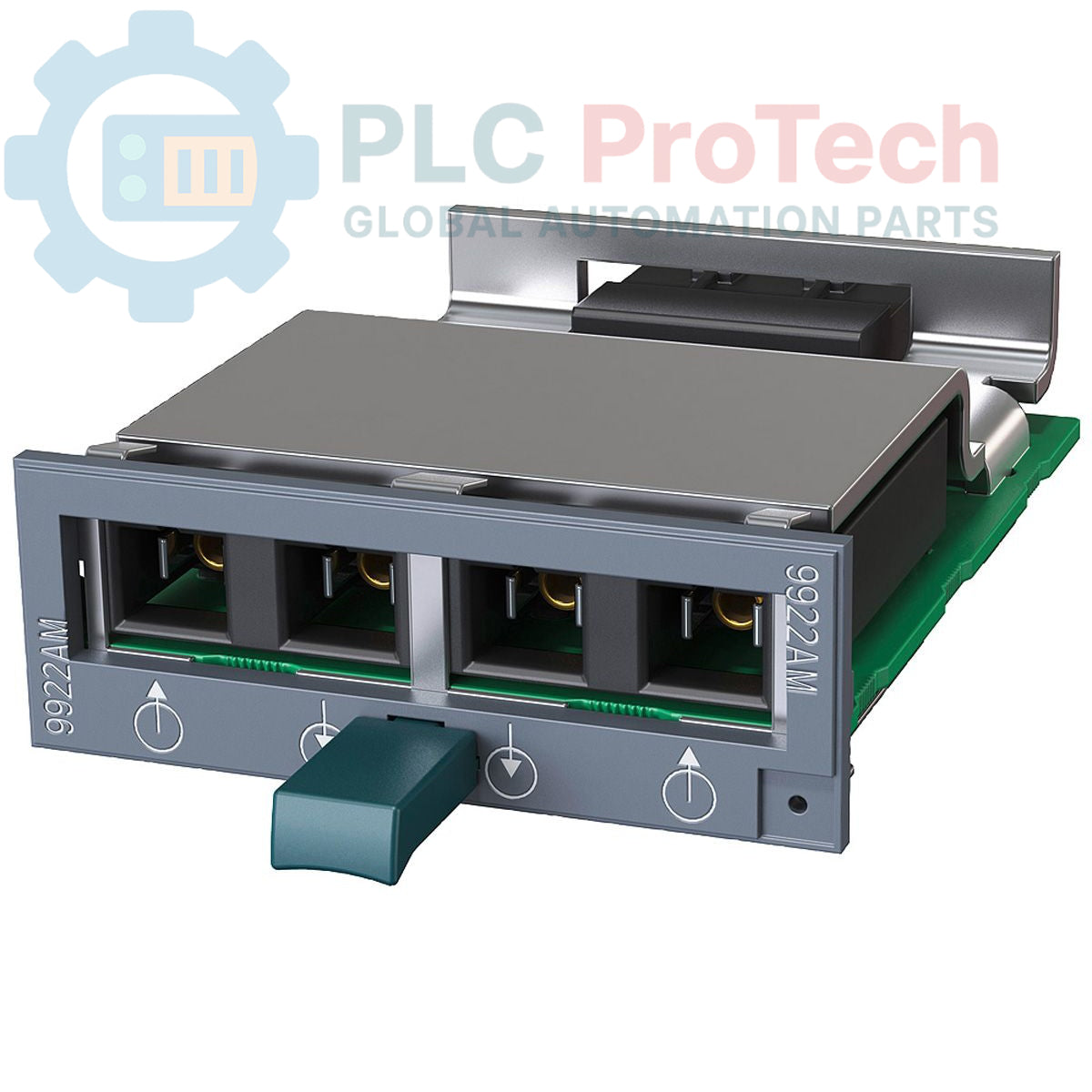

6GK5992-2AM00-8AA0 Siemens SCALANCE X Modulo multimediale MM992-2LD

Panoramica del prodotto

6GK5992-2AM00-8AA0 (6GK59922AM008AA0) è un modulo multimediale SCALANCE X ad alte prestazioni, progettato per la comunicazione Ethernet industriale a lunga distanza. Identificato nello specifico come MM992-2LD, questo modulo dispone di due porte SC da 1000 Mbit/s progettate per la trasmissione su fibra ottica monomodale, con supporto per distanze fino a 10 km. Utilizzato principalmente in progetti infrastrutturali su larga scala, come reti elettriche intelligenti, oleodotti e gasdotti e grandi stabilimenti di produzione automobilistica, 6GK5992-2AM00-8AA0 fornisce il backbone essenziale per il backhaul dei dati ad alta larghezza di banda. La struttura rinforzata garantisce un funzionamento affidabile in ambienti caratterizzati da forti interferenze elettromagnetiche, offrendo un isolamento galvanico superiore e la stabilità del segnale per prevenire il jitter di rete e ridurre significativamente il rischio di guasti nella comunicazione industriale.

Configurazione tecnica

6GK5992-2AM00-8AA0 utilizza un'architettura modulare plug-in compatibile con le famiglie di switch gestiti SCALANCE X-300 e XR-500. Questo modulo impiega ottiche laser avanzate per le interfacce in fibra monomodale (SMF), fornendo un uplink Ethernet Gigabit ad alta velocità a 2 porte. Il design hot-swap consente di espandere o sottoporre a manutenzione la rete senza interrompere l'alimentazione dello switch host, aspetto fondamentale per mantenere un funzionamento continuo 24/7 negli impianti automatizzati. L'hardware è progettato per una durata estremamente elevata e presenta un formato compatto che mantiene un flusso d'aria ottimale all'interno dello chassis dello switch. Con una portata massima di 10 km, colma efficacemente la distanza tra le sale di controllo decentralizzate e i siti remoti sul campo, utilizzando lo standard delle porte SC per una connettività fisica sicura e stabile.

Specifiche tecniche

Domande frequenti tecniche

6GK5992-2AM00-8AA0 è compatibile con la fibra multimodale?

No. Questo modulo è calibrato specificamente per la fibra monomodale (9/125 µm). L'utilizzo con fibra multimodale comporterà un'elevata attenuazione del segnale e non consentirà di raggiungere la distanza nominale di 10 km.

Qual è il vantaggio dello stato "In fase di dismissione" per il mio impianto?

Lo stato "In fase di dismissione" indica che, sebbene Siemens stia passando a generazioni più recenti, questo modulo è ancora pienamente supportato per la manutenzione e i pezzi di ricambio. Per gli impianti che adottano hardware SCALANCE X-300/500, è essenziale mantenere scorte originali per evitare costose riprogettazioni della rete.

Posso sostituire a caldo questo modulo mentre lo switch è in funzione?

Sì, MM992-2LD supporta la sostituzione a caldo. Tuttavia, assicurarsi sempre che i cavi in fibra ottica siano scollegati prima di rimuovere il modulo, per evitare l'esposizione al laser e proteggere le interfacce ottiche dalla contaminazione causata dalla polvere.

Guida all'ingegneria e all'installazione

• Budget del percorso ottico: quando si pianifica un collegamento di 10 km, assicurarsi che la perdita ottica totale, incluse giunzioni e pannelli patch, non superi il budget di potenza del modulo. Durante la messa in servizio, utilizzare un misuratore di potenza ottica calibrato per verificare che la potenza del segnale ricevuto rientri nell'intervallo operativo specificato e prevenire errori di bit.

• Gestione della polvere: le porte SC in fibra ottica sono altamente sensibili alla contaminazione microscopica. Tenere sempre i cappucci antipolvere protettivi sul modulo e sui connettori in fibra fino al momento dell'inserimento. Anche una singola particella di polvere può causare un "burn-in" permanente sull'interfaccia laser alle velocità Gigabit.

• Conformità al raggio di curvatura: quando si instrada la fibra monomodale da 6GK5992-2AM00-8AA0 attraverso le canaline dell'armadio, mantenere un raggio di curvatura minimo di almeno 30 mm, o quello specificato dal produttore del cavo. Curve strette causano perdite da "macro-curvatura", che possono provocare cadute intermittenti del collegamento o una riduzione della velocità di trasmissione.

• Sicurezza laser: questo modulo è un prodotto laser di Classe 1. Sebbene sia sicuro durante il normale funzionamento, non guardare mai direttamente nelle porte ottiche o nell'estremità di un cavo in fibra collegato mentre il modulo è alimentato, poiché la luce laser infrarossa è invisibile all'occhio umano ma può causare danni alla retina.
