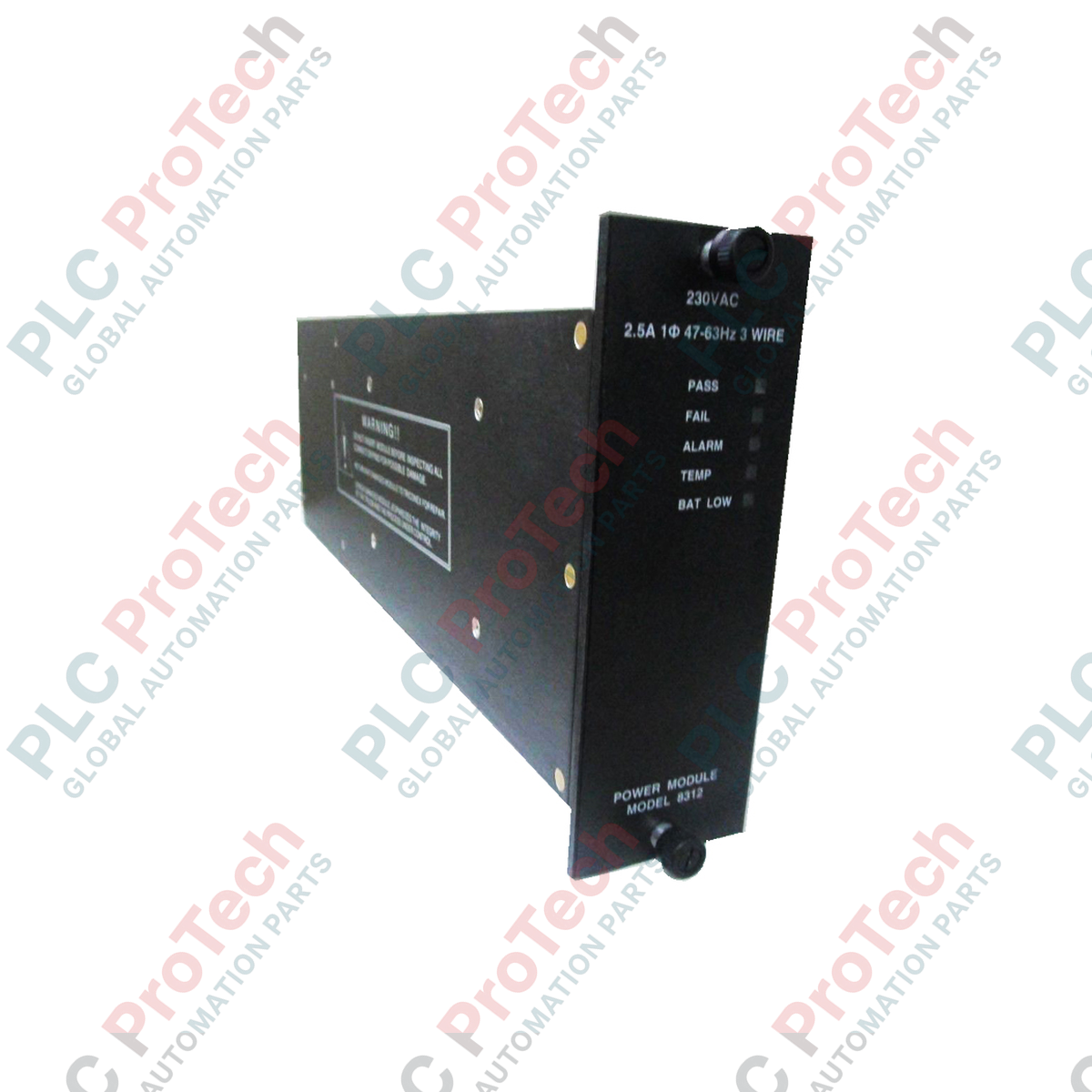

Modulo di alimentazione Triconex Tricon 8312 230 VAC

Panoramica

Il 8312 (8312) è un modulo di alimentazione ad alte prestazioni progettato per il sistema Triconex Tricon a ridondanza modulare tripla (TMR). Progettato per ambienti ad alta tensione, converte un ingresso nominale di 230 VAC nella potenza logica CC regolata richiesta dai processori principali e dai moduli I/O del sistema. In settori critici come le piattaforme petrolifere offshore e gli impianti di trattamento chimico, il Triconex 8312 svolge un ruolo fondamentale nel mantenimento dell'integrità del sistema. Il suo design robusto include un tempo di mantenimento di 20 ms, garantendo che il controller di sicurezza rimanga operativo durante brevi cali di tensione e prevenendo efficacemente arresti indesiderati costosi e tempi di inattività del processo.

Logica architetturale avanzata

Progettato per garantire l'affidabilità in reti elettriche instabili, l' 8312 offre un ampio intervallo di ingresso da 185 a 285 VAC e funziona in modo efficiente a frequenze da 47 a 63 Hz. Questo modulo è dotato di meccanismi di protezione interni, tra cui un fusibile ritardato da 2,5 ampere, per proteggere il backplane interno dalle sovratensioni elettriche esterne. Una caratteristica distintiva di questa unità è la capacità integrata di alimentazione di backup, che utilizza una configurazione di batterie agli ioni di litio ricaricabili da 14,8 V (4 x 3,7 V). Questa fonte CC interna fornisce l'alimentazione di ponte necessaria a mantenere la memoria volatile e gli stati del sistema durante le transizioni dell'alimentazione primaria o in caso di guasto totale dell'alimentazione CA, garantendo che l'architettura TMR rimanga sincronizzata.

Specifiche tecniche

Domande frequenti tecniche critiche

Qual è lo scopo del tempo di mantenimento dell'uscita di 20 ms?

Il tempo di mantenimento di 20 ms è una funzione di sicurezza fondamentale che consente all' 8312 di mantenere l'alimentazione logica del sistema durante brevi interruzioni di corrente o "brownout". Ciò garantisce che il sistema Triconex non si riavvii né disattivi il carico di sicurezza a causa di lievi fluttuazioni nell'alimentazione a 230 VAC.

Come funziona la batteria interna agli ioni di litio all'interno del modulo?

Il pacco batterie da 14,8 V funge da riserva energetica secondaria. Si ricarica automaticamente quando l'alimentazione CA è stabile. In caso di perdita di alimentazione, fornisce l'energia istantanea necessaria a preservare i dati diagnostici del sistema e i registri di memoria prima dell'arresto controllato.

È possibile sostituire a caldo l'8312 mentre il sistema è sotto carico?

Sì, in una configurazione di alimentazione ridondante, il Triconex 8312 supporta la sostituzione a caldo. Ciò consente al personale di manutenzione di sostituire un modulo di alimentazione guasto senza diseccitare il sistema di sicurezza, a condizione che almeno un altro modulo di alimentazione sia integro e condivida il carico.

Guida all'ingegneria sul campo e all'installazione

• Gestione termica e flusso d'aria: A causa del calore generato dalla conversione a 230 VAC, assicurarsi che la ventilazione dell'armadio non sia ostruita. L'8312 deve essere installato in uno chassis in cui la presa d'aria sia filtrata e le ventole di scarico siano funzionanti, per evitare il surriscaldamento della batteria interna agli ioni di litio.

• Procedura di sostituzione del fusibile: Se il modulo non si accende, controllare il fusibile ritardato da 2,5 A. Sostituirlo sempre con uno dello stesso valore nominale, per mantenere le certificazioni di sicurezza UL e CE dello chassis Tricon. Non bypassare mai il fusibile con un modello standard ad azione rapida.

• Manutenzione della batteria: Controllare periodicamente lo stato del sistema tramite il software TriStation 1131. Se viene segnalato l'indicatore diagnostico "Batteria scarica", il pacco interno da 14,8 V potrebbe richiedere la sostituzione o un ciclo di ricarica completo per garantire il supporto del tempo di mantenimento richiesto di 20 ms.

Vantaggi in termini di prestazioni robuste

L' 8312 è costruito per resistere alle condizioni gravose degli ambienti industriali di alimentazione elettrica e include componenti di alta qualità resistenti alle interferenze elettromagnetiche (EMI). La capacità di gestire un'ampia gamma di ingressi CA lo rende ideale per l'installazione in tutto il mondo, dove la qualità dell'alimentazione locale può variare. Inoltre, l'uso di un fusibile ritardato garantisce che il modulo sopravviva alle elevate correnti di spunto tipiche dell'avviamento di grandi trasformatori industriali, mentre lo chassis robusto da 4 kg offre una durata strutturale contro le vibrazioni meccaniche presenti negli ambienti di produzione pesante.
