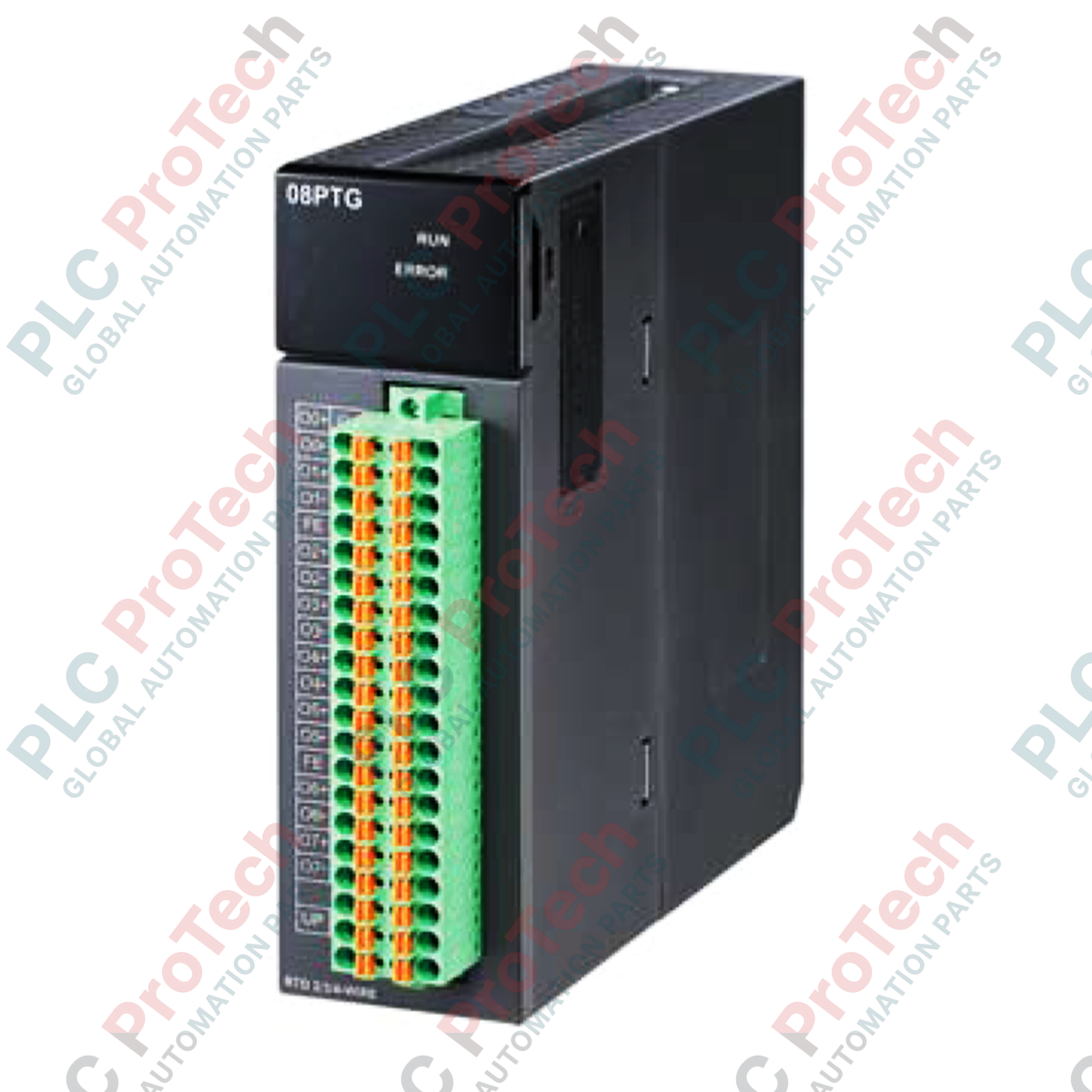

Modulo RTD isolato a 8 canali DELTA AH08PTG-5A della serie AH500

Panoramica del prodotto

 AH08PTG-5A (AH08PTG5A) è un modulo di misurazione della temperatura ad alta densità e di livello professionale, progettato per il sistema PLC modulare Delta AH500. Dotato di otto canali di ingresso RTD completamente isolati, questo modulo è progettato per il monitoraggio termico ad alta precisione in ambienti soggetti a interferenze del segnale e loop di massa, come la lavorazione chimica, l'estrusione della plastica e la pastorizzazione degli alimenti.  AH08PTG-5A si distingue per una risoluzione effettiva di 16 bit e per la funzionalità PID integrata, che gli consente di funzionare come un controllore termico autonomo, riducendo il carico di elaborazione sulla CPU principale e garantendo al contempo la stabilità delle temperature critiche.

Configurazione tecnica

L'architettura tecnica di AH08PTG-5A è incentrata sull'integrità e sulla versatilità del segnale. Supporta un'ampia gamma di tipi di RTD, tra cui PT100, PT1000, Ni100 e Ni1000, in configurazioni a 2, 3 o 4 fili. La "G" nella denominazione evidenzia il suo  design dei canali completamente isolato, che impedisce ai transitori ad alta tensione su un canale di influire sul resto del modulo. Per le applicazioni ad alta velocità, il modulo offre una modalità di conversione "fast" di 20 ms per canale. Funzionalità diagnostiche avanzate, come il rilevamento delle disconnessioni e il supporto per la sostituzione a caldo, consentono ai team di manutenzione di sostituire i moduli senza spegnere l'intero rack, garantendo la massima disponibilità del sistema.

Specifiche tecniche

Domande frequenti tecniche

In che modo la configurazione RTD a 3 fili influisce sulla velocità di conversione rispetto a quella a 4 fili?

In modalità a 3 fili, AH08PTG-5A richiede tempo aggiuntivo per compensare la resistenza dei fili di collegamento, con un tempo di conversione di 200 ms per canale. Se l'applicazione richiede un campionamento "Fast" di 20 ms, utilizzare sensori a 2 o 4 fili.

Quali sono i vantaggi della funzione di sostituzione a caldo nella serie AH500?

La sostituzione a caldo consente di rimuovere o sostituire AH08PTG-5A mentre il PLC rimane in modalità RUN. Questa funzione è fondamentale per i settori con processi continui, nei quali l'arresto del controllore comporterebbe una significativa perdita di produzione o rischi per la sicurezza.

Come funziona la funzione PID integrata nel modulo?

Il modulo può eseguire autonomamente circuiti PID basati sugli ingressi della temperatura misurata. Ciò consente un controllo distribuito, in cui il modulo di temperatura gestisce la logica e aggiorna direttamente i registri di uscita, garantendo tempi di risposta più rapidi e una gestione termica localizzata.

Guida all'ingegneria e all'installazione

• Cablaggio per la precisione: Per sfruttare al massimo la risoluzione a 16 bit, utilizzare RTD a 4 fili quando possibile, così da eliminare gli errori causati dalla resistenza dei fili di collegamento. Per le configurazioni a 3 fili, assicurarsi che tutti e tre i fili abbiano la stessa sezione, lo stesso materiale e la stessa lunghezza, così da mantenere bilanciata la resistenza del ponte.

• Schermatura del segnale: Anche con il design dei canali isolato di AH08PTG-5A, i segnali RTD sono a bassa tensione e sensibili al rumore ad alta frequenza. Utilizzare sempre cavi schermati a doppino intrecciato e collegare lo schermo a terra sul morsetto di terra del modulo. Evitare di instradare questi cavi parallelamente alle linee di alimentazione degli inverter o ai conduttori CA ad alta corrente.

• Gestione della morsettiera: La morsettiera rimovibile UE facilita il cablaggio rapido, ma assicurarsi che le viti siano serrate alla coppia specificata (circa 0,5 Nm). Collegamenti allentati su un modulo RTD si manifestano come errori di "rilevamento della disconnessione" o picchi irregolari della temperatura dovuti alla resistenza variabile.
