Estensione a pulsanti Beckhoff C9900-E738 per CP6xxx e CP7xxx

Descrizione

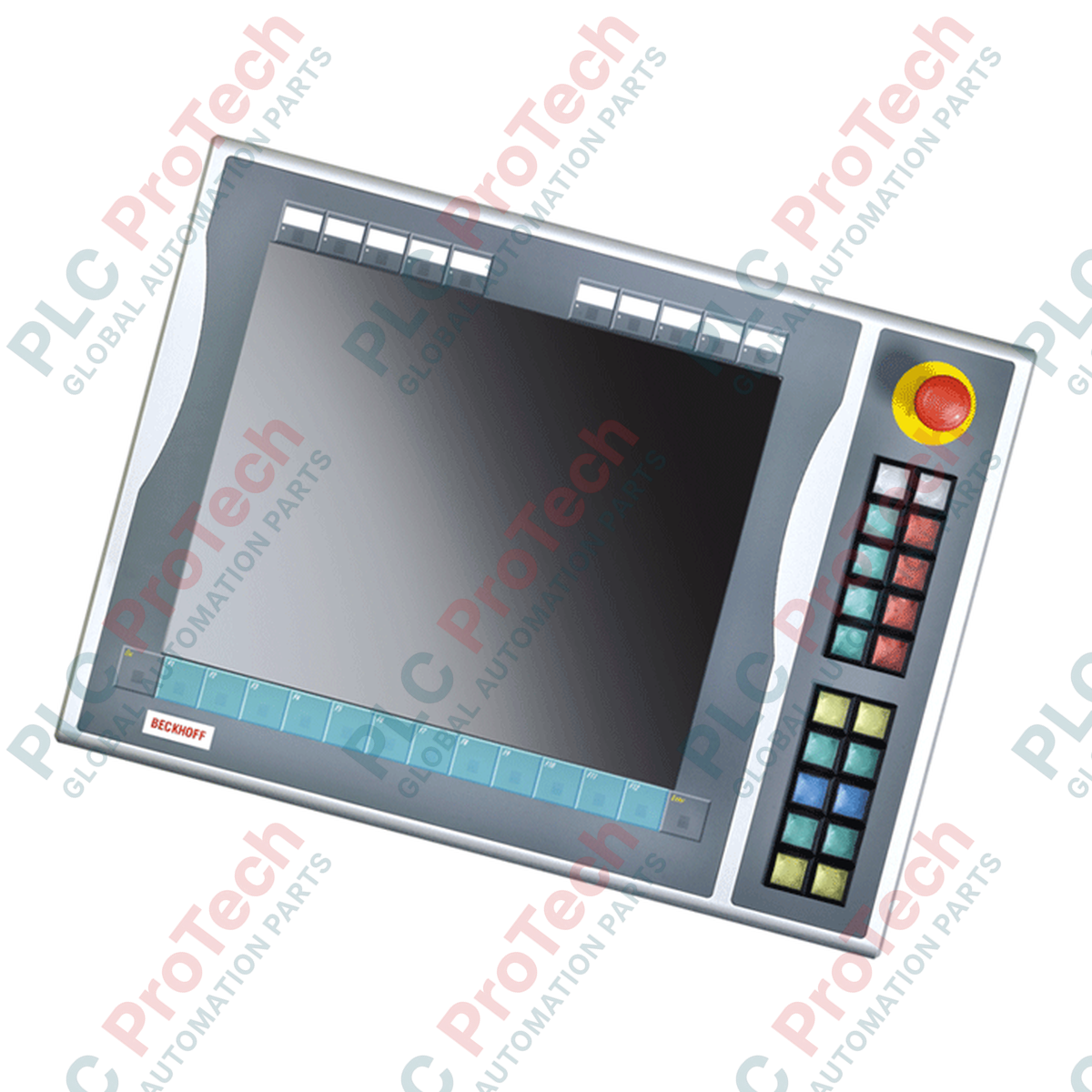

Fornendo un'interazione tattile a livello hardware per l'operatore, il Beckhoff C9900-E738 funge da estensione con pulsanti montata sul lato destro, progettata specificamente per i pannelli di controllo CP6xxx e CP7xxx da 15 pollici e per i Panel PC configurati senza tastiere integrate. Questa unità integra i comandi manuali fisici direttamente accanto all'interfaccia visiva, collegando la visualizzazione software industriale al funzionamento cablato della macchina. Opera nella fase di assistenza legacy, fungendo da componente sostitutivo con montaggio diretto essenziale per le configurazioni di controllo industriale esistenti.

Caratteristiche principali

• Layout ergonomico: Dotato di 20 pulsanti Siemens Signum quadrati (30 x 30 mm) con spie integrate.
• Arresto di emergenza dedicato: Include 1 tasto di arresto di emergenza Siemens Signum ad alta visibilità, progettato per il cablaggio indipendente del circuito di sicurezza.
• Interfaccia di segnale ibrida: I segnali standard dei tasti e delle spie vengono trasmessi in modo efficiente tramite USB, mentre una morsettiera integrata fornisce contatti normalmente aperti (NO) secondari, cablati direttamente, per opzioni di interfaccia fisica con il PLC.
• Etichette inseribili: L'opzione di etichettatura a inserimento consente agli operatori sul posto di definire contrassegni personalizzati per la funzione di ciascun copritasto.
• Montaggio dell'involucro rinforzato: Progettato per bloccarsi direttamente sul profilo del telaio destro delle interfacce operatore Beckhoff da 15 pollici.

Applicazioni industriali

• Linee di assemblaggio automobilistico che utilizzano schermi HMI CP6x13-00xx e CP7x13-00xx.
• Macchinari per la lavorazione dei metalli che richiedono percorsi di convalida cablati separati, oltre ai segnali di controllo digitali.
• Sistemi di movimentazione dei materiali e impianti di distribuzione che richiedono interruttori fisici di avvio, arresto e override di emergenza ad alta resistenza.

Specifiche tecniche

Indicazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il C9900-E738 è progettato specificamente per adattarsi all'altezza fisica e al profilo di montaggio dei display Beckhoff da 15 pollici. Quando si aggiornano i display legacy a schermi Multi-touch più recenti, verificare le modifiche alla disposizione del telaio, poiché le estensioni fisiche legacy come l'E738 non si adattano direttamente alle guide di montaggio fisiche dei pannelli moderni della serie C9900 senza staffe adattatrici.

Problemi applicativi e note ingegneristiche

Poiché tutte le spie luminose di questo modulo funzionano esclusivamente tramite il bus USB, gli stati visivi di sicurezza critici non devono dipendere unicamente da queste spie. Le indicazioni di stato relative alla sicurezza devono invece essere cablate direttamente a indicatori locali. Assicurarsi che il sistema operativo host sia configurato per impedire la sospensione selettiva USB, che può causare ritardi nella pressione dei tasti o impedire la registrazione dei segnali.

Suggerimenti per la messa in servizio e il cablaggio

Per configurare circuiti di sicurezza a doppio canale, il contatto NO primario può essere monitorato dal PC di controllo tramite USB per la sequenza funzionale, mentre la morsettiera fisica deve essere cablata direttamente ai moduli di ingresso di sicurezza dedicati (ad esempio, i terminali EtherCAT Beckhoff EL1904) utilizzando cavi schermati a doppino intrecciato per prevenire problemi EMI all'interno di involucri soggetti a forti vibrazioni.

Linee guida per l'installazione
