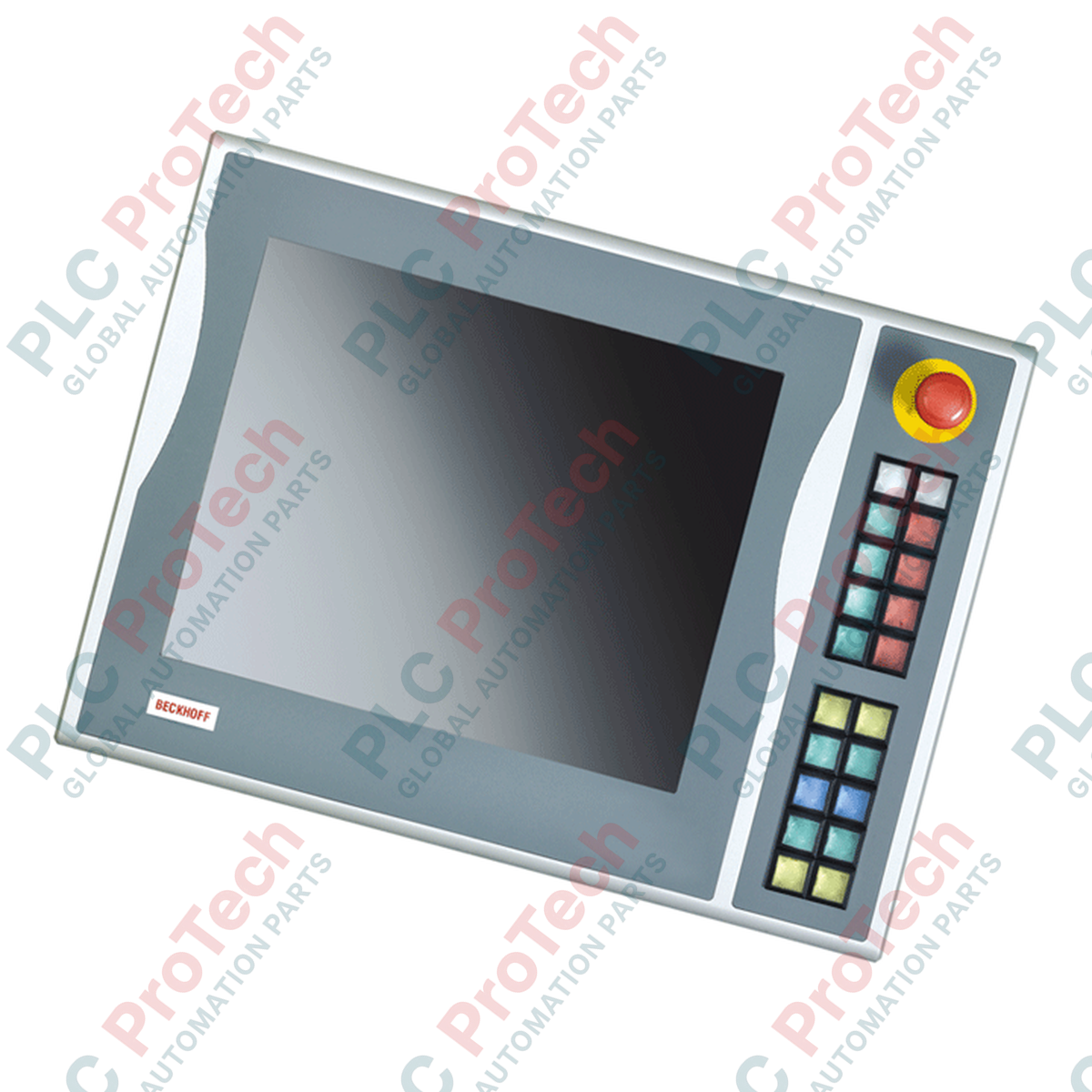

BECKHOFF C9900-E825 Estensione con pulsanti per CP6xxx/CP7xxx

Descrizione

Progettato per un’integrazione perfetta con le interfacce operatore industriali, il Beckhoff **C9900-E825** funge da robusta **estensione con pulsanti** per i Control Panel e Panel PC CP6x03-00xx e CP7x03-00xx. Progettato specificamente per display da 15 pollici senza tastiere integrate, questo pannello di estensione montato sul lato destro consente agli operatori di controllare direttamente e in modo tattile le funzioni critiche della macchina senza occupare spazio prezioso sullo schermo.

L’unità dispone di 20 pulsanti quadrati Siemens Signum di alta qualità (30 x 30 mm), ciascuno dotato di una lampada di segnalazione integrata per fornire un chiaro feedback sullo stato. Per le operazioni critiche per la sicurezza, nel layout è integrato direttamente un pulsante di arresto di emergenza Siemens Signum dedicato. L’estensione utilizza una topologia a doppia connessione: i segnali principali dei pulsanti e i comandi delle lampade di segnalazione vengono trasmessi digitalmente tramite un’interfaccia USB, mentre un secondo gruppo di contatti normalmente aperti (NO) e l’interruttore di arresto di emergenza vengono instradati verso una morsettiera cablata per l’integrazione diretta con relè di sicurezza e schede di ingresso PLC.

Caratteristiche

• Integrazione sul lato destro: Dimensionato e configurato specificamente per il montaggio sul lato destro dei Control Panel Beckhoff da 15 pollici.
• Comandi operatore tattili: Dotato di 20 pulsanti quadrati Siemens Signum (30 x 30 mm) con lampade di segnalazione integrate.
• Comando di sicurezza dedicato: Include 1 pulsante di arresto di emergenza Siemens Signum progettato per l’integrazione diretta e cablata nel circuito di sicurezza.
• Connettività a doppio canale: Offre la trasmissione USB per i segnali di comando principali e le lampade di segnalazione, oltre a una morsettiera fisica per le connessioni cablate secondarie.
• Etichettatura personalizzabile: Le etichette inseribili nei cappucci dei pulsanti consentono una marcatura chiara e specifica per l’applicazione delle funzioni di comando.

Applicazioni

• Pannelli di controllo per macchine utensili industriali
• Stazioni HMI per linee di assemblaggio automobilistico
• Consolle di comando manuale e override per l’automazione dei processi
• Involucri di comando operatore personalizzati che richiedono interfacce fisiche di sicurezza

Specifiche tecniche

Connessioni e interfacce

Linee guida per l’installazione

• Montaggio meccanico: Allineare l’alloggiamento dell’estensione con i canali di montaggio sul lato destro del Control Panel Beckhoff compatibile da 15 pollici. Fissare utilizzando le viti di montaggio specificate per garantire la rigidità strutturale e mantenere la tenuta ambientale.
• Connessione USB: Collegare il cavo dell’interfaccia USB integrata direttamente a una porta USB disponibile del Panel PC o del Control Panel host. Assicurarsi che il cavo sia instradato lontano dalle linee CA ad alta tensione per evitare interferenze sul segnale.
• Cablaggio: Per i circuiti critici per la sicurezza, inclusi l’arresto di emergenza e i contatti NO secondari, instradare i cavi discreti dalla morsettiera al controllore di sicurezza o ai moduli I/O del PLC. Utilizzare puntalini appropriati e serrare i morsetti secondo le specifiche.
• Messa a terra: Assicurarsi che il telaio metallico dell’estensione con pulsanti sia collegato elettricamente alla messa a terra dell’armadio di controllo principale per ridurre il rumore elettromagnetico.

Conformità e certificazioni

• CE
