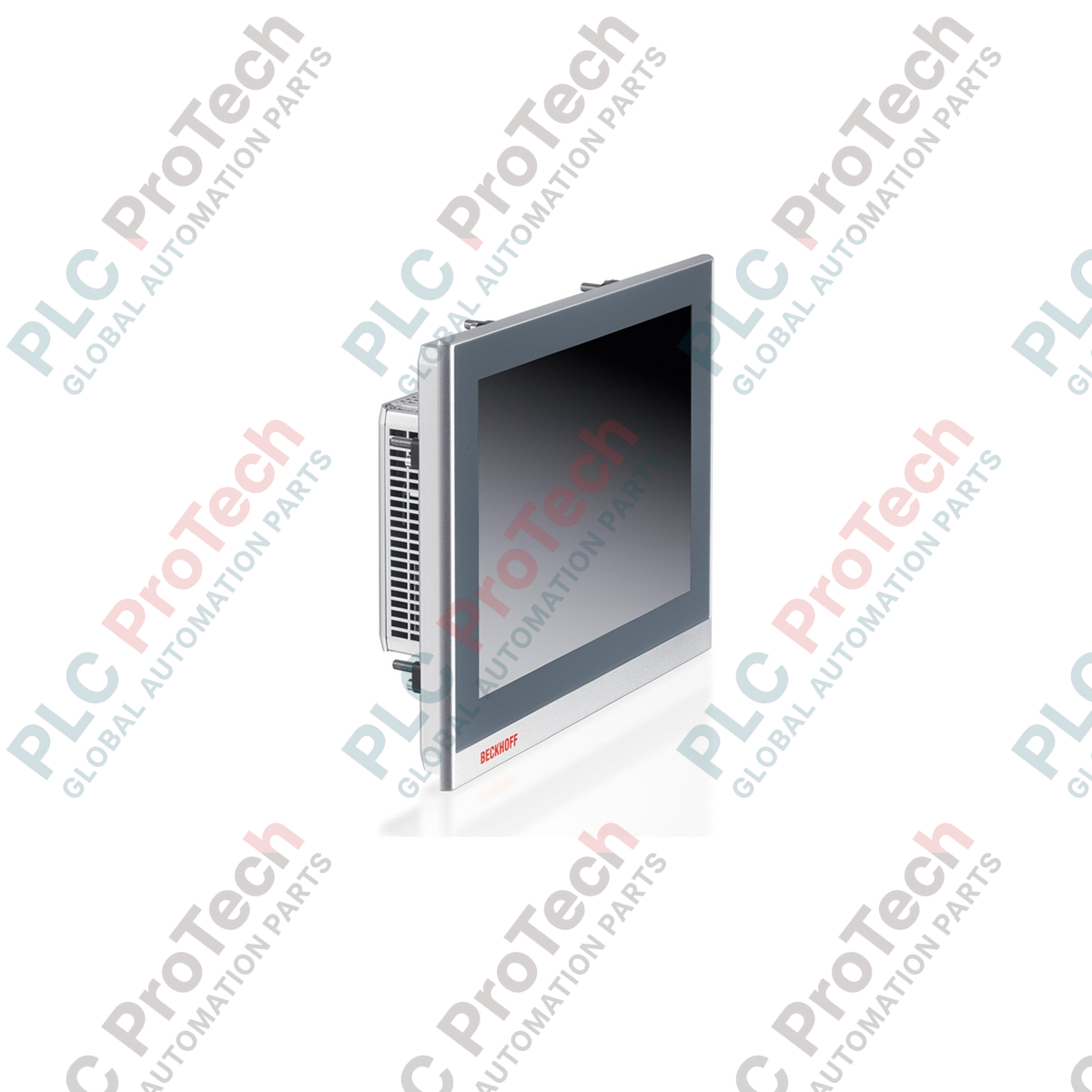

Beckhoff CP2724-0020 Panel PC multi-touch integrato CP27xx

Descrizione

L'esecuzione di complesse attività di visualizzazione HMI e controllo a livello macchina è semplificata dal Panel PC integrato senza ventola Beckhoff CP2724-0020. Progettata con un ampio touchscreen multi-touch da 24 pollici e una scheda madre affidabile da 3,5 pollici, questa unità è ottimizzata per l'ambiente runtime TwinCAT 3. La struttura robusta combina un raffreddamento passivo senza ventola con un frontale in vetro ad alta resistenza, rendendola adatta al funzionamento continuo in ambienti di produzione impegnativi.

Caratteristiche

• Display ad alta risoluzione: dotato di un display multi-touch da 24 pollici con risoluzione nativa di 1920 x 1080.
• Design senza ventola: il design con raffreddamento passivo elimina le parti mobili, riducendo l'ingresso di polvere e i punti di possibile guasto meccanico.
• Due slot di archiviazione: i due slot per schede CFast consentono di configurare in modo efficiente supporti di avvio, backup e dati utente.
• Protezione industriale: il grado di protezione IP65 del pannello frontale resiste all'ingresso di umidità e polvere, mentre la parte posteriore è classificata IP20.
• Installazione rapida: integra leve di serraggio estraibili per un montaggio rapido e sicuro sul pannello senza parti sfuse.

Applicazioni

• Interfacce HMI per il controllo di macchine utensili e linee di assemblaggio ad alta velocità.
• Sistemi di controllo industriale distribuiti che utilizzano il runtime TwinCAT 3 (classe di prestazioni 40 o 50).
• Applicazioni nell'industria automobilistica, nella movimentazione dei materiali e nel monitoraggio di camere bianche.

Specifiche tecniche

Connessioni e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità: Il CP2724-0020 utilizza l'architettura del formato CP27xx. Quando si sostituiscono pannelli più vecchi o più piccoli di questa famiglia (come il CP2712 o il CP2715), verificare le dimensioni dell'apertura dell'armadio, poiché il CP2724 richiede un'apertura più grande per il suo display widescreen da 24 pollici. I livelli di licenza TwinCAT 3 (TC3: 40 o TC3: 50) devono corrispondere al numero di core del processore configurato in fabbrica.

Criticità applicative e note ingegneristiche: Poiché il CP2724 è privo di ventola, la gestione termica dipende interamente dal raffreddamento per convezione. Assicurarsi che gli armadi di installazione siano adeguatamente ventilati e che le emissioni termiche dei dispositivi circostanti non portino la temperatura ambiente dell'armadio oltre 55 °C in prossimità del dissipatore posteriore del Panel PC.

Suggerimenti per la messa in servizio e il cablaggio: Per evitare che il rumore elettrico interferisca con lo schermo capacitivo multitouch, verificare che la messa a terra dell'alimentatore a 24 V CC sia correttamente riferita alla sbarra di terra principale dell'armadio. Utilizzare cavi Ethernet schermati (Cat.6 o superiore) e fissarli con fascette industriali antistrappo per evitare che le vibrazioni durante il funzionamento danneggino le prese RJ45 integrate.
